运用TL084运放的重低音增强板

精密峰峰值检测电路
精密峰峰值检测电路电原理图如图1所示。

图1 精密峰峰值检测电路
峰值检波的原理
交流信号从TL084引脚3输入，根据运放的虚短法则引脚2具有与引脚3同样的波形；U1B 是电压跟随器，引脚7的电压幅值与电容C1上的电压相同（加一级跟随的作用是用这个跟随器提供电流支持）。

当引脚3的电压大于电容C1电压时，电阻R2上产生压降，电流从左到右。

根据运放的虚断法则引脚2不能提供电流，并且D2反偏也不会导通。

为了维持平衡只有提升R2右端的电压（既是电容C1的电压），这个充电电流从U1A的引脚1经过D1进行。

当引脚3的电压低于电容C1电压时，电阻R2上产生压降，电流从右到左。

根据运放的虚断法则引脚2不能提供电流，则这个电流只有经过D2进入U1A。

由于电压跟随器输出电压与电容C1上的电压相同，二极管D1截止，电容不能导过D1放电，电压得到保护。

电容C1有一个放电电阻R1，RC的放电时间常数τ为100ms，1S后如果没有脉冲过来则放电到电压0V。

峰峰值检测波形如图2所示。

图2 精密峰峰值检测电路工作电压波形。

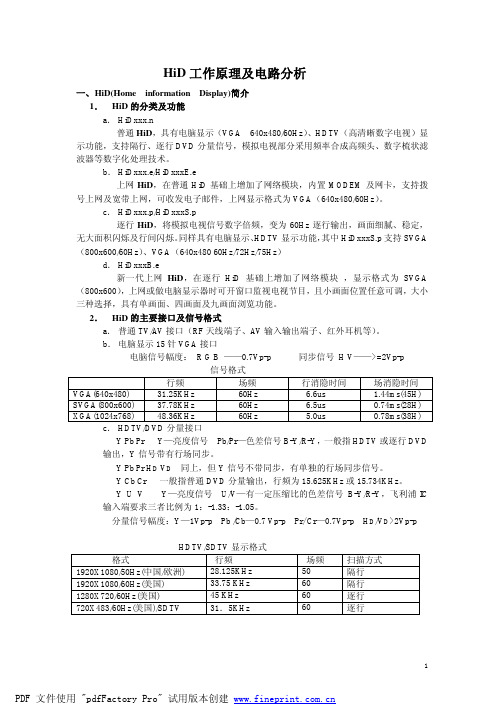

HiD工作原理及电路分析一、H iD(Home information Display)简介1．HiD的分类及功能a． HiDxxx.n普通HiD，具有电脑显示（VGA 640x480/60Hz）、HDTV（高清晰数字电视）显示功能，支持隔行、逐行DVD分量信号，模拟电视部分采用频率合成高频头、数字梳状滤波器等数字化处理技术。

b． HiDxxx.e/HiDxxxE.e上网HiD，在普通HiD基础上增加了网络模块，内置MODEM及网卡，支持拨号上网及宽带上网，可收发电子邮件，上网显示格式为VGA（640x480/60Hz）。

c． HiDxxx.p/HiDxxxS.p逐行HiD，将模拟电视信号数字倍频，变为60Hz逐行输出，画面细腻、稳定，无大面积闪烁及行间闪烁。

同样具有电脑显示、HDTV显示功能，其中HiDxxxS.p支持SVGA （800x600/60Hz）、VGA（640x480 60Hz/72Hz/75Hz）d． HiDxxxB.e新一代上网HiD，在逐行HiD基础上增加了网络模块，显示格式为SVGA （800x600），上网或做电脑显示器时可开窗口监视电视节目，且小画面位置任意可调，大小三种选择，具有单画面、四画面及九画面浏览功能。

2．HiD的主要接口及信号格式a．普通TV/A V接口（RF天线端子、A V输入输出端子、红外耳机等）。

b．电脑显示15针VGA接口电脑信号幅度：R G B ——0.7Vp-p同步信号H V——>=2Vp-p信号格式行频场频行消隐时间场消隐时间VGA(640x480) 31.25KHz 60Hz 6.6us 1.44ms(45H) SVGA(800x600) 37.78KHz 60Hz 6.5us 0.74ms(28H) XGA(1024x768) 48.36KHz 60Hz 5.0us 0.78ms(38H) c． HDTV/DVD分量接口Y Pb Pr Y—亮度信号Pb/Pr—色差信号B-Y/R-Y，一般指HDTV或逐行DVD 输出，Y信号带有行场同步。

实验四抽样定理与PAM调制解调实验实验内容1.抽样定理实验2.脉冲幅度调制（PAM）及系统实验一.实验目的1. 通过脉冲幅度调制实验，使学生能加深理解脉冲幅度调制的特点。

2. 通过对电路组成、波形和所测数据的分析，加深理解这种调制方式的优缺点。

二.实验电路工作原理（一）电路组成脉冲幅度调制实验系统如图4-1所示，由输入电路、调制电路、脉冲发生电路、解调滤波电路、功放输出电路等五部分组成，如图4-2所示。

图4-1 脉冲振幅调制电路原理框图（二）实验电路工作原理1.输入电路该电路由发送放大、限幅电路等组成。

该电路还用于PCM（一）、PCM （二）、增量调制编码电路中。

由限幅二极管D601、D602组成双向限幅电路，防止外加输入信号幅度过大而损坏后面调制电路中的场效应管器件。

电路电原理图如4-2所示。

2.PAM调制电路调制电路见图4-2中的BG601。

这是一种单管调制器，采用场效应管3DJ6F，利用其阻抗高的特点和控制灵敏的优越性，能很好的满足调制要求。

取样脉冲由该管的S极加入，D极输入音频信号，由于场效应管良好的开关特性，在TP602处可以测到脉冲幅度调制信号，该信号为双极性脉冲幅度信号，不含直流分量。

3DJ6的G极为输出负载端，接有取样保持电路，由R601、C601以及R602等组成，由开关K601来控制，在做调制实验时，K601的2端与3端相连，能观察其取样定理的波形。

在做系统实验时，将K601的1端与2端相连，即与解调滤波电路连通。

3.脉冲发生电路该部分电路详见图4-2所示，主要有两种抽样脉冲，一种由555及其它元件组成，这是一个单谐振荡器电路，能产生极性、脉宽、频率可调的方波信号，可通过改变CA601的电容来实现输出脉冲频率的变化，以便用来验证取样定理，另一种由CPLD产生的8KHz抽样脉冲，这两种抽样脉冲通过开关K602来选择。

可在TP603处很方便地观测到脉冲频率变化情况和输出的脉冲波形。

TL084低音炮电路原理图本文介绍的低音电路具有适应面广、可调性强、选择性好、失真度低的特点，并可进行特性设置，与合适的扬声器系统配有源箱，适用于重低音重放。

图1所示的是低音处理电路。

4个运算放大器IClB、IClA、IClC和IClD分别承担输入放大、窄频带滤波调节、宽频带滤波调节和倒相音量调节的功能。

IClB输入放大电路对声源的LINE双声道线路输出和SPEAKER双声道扬声器功率输出分别在相叠加后进行同相放大和共模差分同相放大。

扬声器输入端的电路结构不仅适合OCL功放输出，还适用于无接地端子的BTL功放输出。

R16、C2和R15组合的反馈网络，使放大电路具有一阶低通滤波特性。

IClA和IClC分别构成的是二个转折频率可调的塞伦·凯二阶低通滤波电路，调节W1、W2可方便地改变低通转折频率。

最大的特点是可以设置一个并不随转折频率的调节而变化的固定的等效品质因数Q。

可通过调整R20、R21和R25、R126间的阻值关系来进行设定。

期望让重低音箱的低通特性能弥补其它声道音箱低频段的高通特性以求达到整体频响曲线平坦时，电路中的Q值应该设定在0.707左右(见图2)。

本电路中的2个二阶滤波电路的Q值均为0.714，更接近于理想的滤波特性，并具有1．6倍的放大倍数。

协调IC1A和IC1C电路的转折频率，以错落或同频等不同的叠加形式，可实现幅频特性向频率低端呈二阶至四阶的提升。

当IC1C的转折频率调升到低频段外即200Hz之上至最大600Hz间时，在低频段内只有IC1A在发挥滤波作用、使整个电路呈二阶低通特性。

我们知道，封闭式音箱和倒相式音箱低频段的幅频特性从转折频率向低端分别呈二阶和三至四阶衰减，因此，具有向低端呈二至四阶分频提升电路的有源低音箱能够起到合理弥补其他声道两种音箱由于这种衰减而造成低音损失的作用。

IC1D是一个变换相位放大器电路，使用线性电位器W3与IC1D配合，实现对相位的切换控制。

变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。

整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。

负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。

2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。

U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。

如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。

母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。

由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

运用TL084运放的重低音增强电路
重低音增强电路用于音响系统中主要是增强低音效果，以弥补某些音频播放系统或播放场合对低音效果不足的补充。

电路中主要元件为高速J-FET输入四通道运算放大器TL084。

电路原理：
音频输入信号经由IC1-1及外围元件所组成四阶低通滤波器进行变化斜率为24db/oct的低通处理（图中值fc=70hz * a=8.2db），后再由以IC2-1为中心的反相交流放大器进行10倍缓冲放大后输出。

被大幅度提升了强度的低频信号与原始信号分别由C4、C3送入IC2-3进行混合处理，由C5输出混合信号。

电位器W控制低频信号与原始信号的混合量，也就是低音增强效果的调节。

为了保证将W关完时C5输出信号为“原汁原味”，本级增益设置为0 db。

元件选择：
决定低通截止频率的R，C 误差要小于1%，R2--R5可以从误差为5%的电阻中挑选，均用1/8W/RJ系列；无极电容用cl系列，C3、C4、C5用钽电容；IC用正宗TL084。

使用时将本电路串接于音源与功放之间即可。

随着喇叭质量的提高，许多大功率、小口径、宽频带优质喇叭不断推出，从根本上提高了小体积音箱的音响效果。

本人制作的竹筒音箱就是基于喇叭的这些优点，同时根据竹制乐器原理自行设计制作的。

用竹筒做箱体，不仅取材方便，工具很简单，造价低廉，制作工艺更为简便。

一、音箱的功率与尺寸本人采用直径１５２ｍｍ、长３４８ｍｍ的竹筒，选用５英寸、最大功率１００Ｗ的低音喇叭，设计制作成一对主音箱，与一台奇声功放机驳接，实听效果不亚于专业制造的木质ｆｉｄｅｋ音箱。

此外，还根据不同需要设计制作了不同式样的小竹筒音箱，如随身听、多媒体等双声道连体音箱，效果都不错。

二、竹筒的选取与喇叭固定本人是根据喇叭直径选取竹筒的。

也可根据竹筒直径选择喇叭，只要所取竹筒的内径等于或大于喇叭直径即可。

选成“Ｕ”型（即竹节在一端自然封闭）的竹筒，喇叭安装于另一端，便于制作单声道音箱。

选成“Ｈ”型（即竹节在中间）的竹筒，以便制作双声道连体音箱，喇叭安装于竹筒两端，中间自然隔离。

取成“Ｕ”型竹筒时，竹节以外延长１００ｍｍ，作用是增加箱体长度和增加箱体重量。

关于喇叭的固定问题，如竹筒内径小于喇叭直径不多，可将竹筒内壁去掉一层，至喇叭装进去。

如竹筒内径大于喇叭直径不多，用热熔胶将喇叭固定于竹筒内，如果竹筒的外径与喇叭直径相等，就用螺丝将喇叭固定于竹筒顶端为好。

三、倒相孔与支架设置竹筒音箱的倒相与其他音箱不同。

根据实验，若在竹筒音箱的不同位置开一个大小不同的孔，其音响效果即有明显变化，本人制作的竹筒音箱就是依此作倒相孔的。

经多方实验，倒相孔的位置及尺寸是：从有效箱体尾部起算等于竹筒直径的位置开一长等于竹筒半径、宽等于竹筒半径一半的长方形孔，即可达到倒相目的。

支架是用来支撑音箱的脚架，取与音箱直径相等、长度比音箱短１５０ｍｍ的竹筒，剖成两半，用一半来与音箱一侧背靠背固定起来，支架的高度和角度可根据需要制作。

四、吸音材料与箱体加重音箱内的吸音物及箱体的加重等问题处理，在有效箱体内装放吸音材料（如海绵），数量根据实际听觉调整，竹筒音箱因体积小、重量轻，容易振动，加之喇叭设在竹筒的一端，整体重量不平衡，要进行适当的加重处理，方法是在音箱尾部延长部分中灌入沥青和石头。
