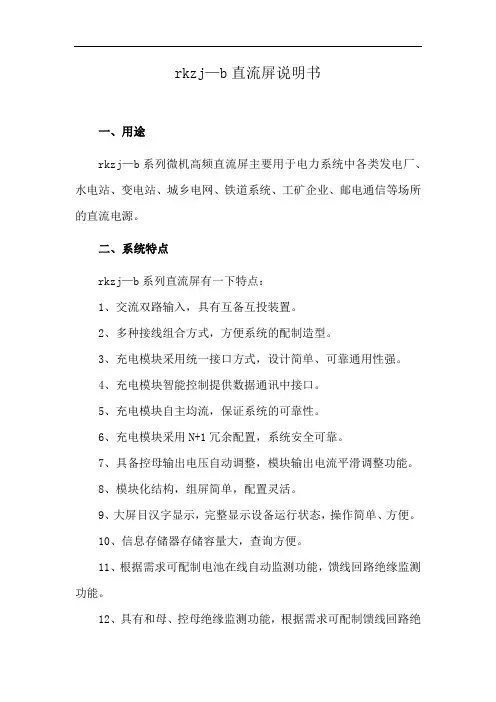

rkzj—b直流屏说明书一、用途rkzj—b系列微机高频直流屏主要用于电力系统中各类发电厂、水电站、变电站、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源。
二、系统特点rkzj—b系列直流屏有一下特点：1、交流双路输入，具有互备互投装置。
2、多种接线组合方式，方便系统的配制造型。
3、充电模块采用统一接口方式，设计简单、可靠通用性强。
4、充电模块智能控制提供数据通讯中接口。
5、充电模块自主均流，保证系统的可靠性。
6、充电模块采用N+1冗余配置，系统安全可靠。
7、具备控母输出电压自动调整，模块输出电流平滑调整功能。
8、模块化结构，组屏简单，配置灵活。
9、大屏目汉字显示，完整显示设备运行状态，操作简单、方便。
10、信息存储器存储容量大，查询方便。
11、根据需求可配制电池在线自动监测功能，馈线回路绝缘监测功能。
12、具有和母、控母绝缘监测功能，根据需求可配制馈线回路绝缘监测功能。
13、系统具有遥测、遥倍功能。
三、使用环境1、海拔高度不超过2000米。
2、环境温度: 10℃～50℃。
3、日平均相对湿度不大于95％，日平均湿度不大于90％。
4、无强烈振动和冲击，无强烈电磁干扰。
5、周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体，导电微粒和严重的霉菌。
6、垂直倾斜不大于5度。
四、技术指标1、输入电压：AC323V～475V(三相四线制）2、电网频率：45Hz～55Hz3、效率：≥92%4、功率因数：≥0.925、控母电压：DC220V±56、控母电压调节范围：198～2427、合母电压：DC198～2608、稳压精度：0.5%9、稳流精度：0.5%10、纹波系数：0.1%五、系组基本组成1.交流配电：由双路交流引入自动切换，实现供电可靠性，将交流电源引入分配给各个高频充电模块。
2.高频充电模块：完成AC/DC变换，实现系统最基本功能。
3.调压装置:由降压硅链模块+自动调压控制器组成。
直流屏调试需要注意的问题
整条元器件位置
工作原理：
利用充电机将交流逆变
通过交流采集模块，直流采集模块，开关量采集模块，巡检采集模块，采集电流，电压，开关量装填，采集模块与监控主机通过通讯将采集到的信息传输到监控显示上
第一部分：直流调试步骤
具体操作如下：
1 电池线接入：（电池线接入需将充电机开关断开，后插入保险，禁止打开充电机开关接线
2、检查交流输入是或否在允许范围内
合交流开关
打开充电机开关
绝缘检测：绝缘接地（用自制的电阻大于4K）
监控模块报警：。
关于一起VD4真空断路器故障分析摘要本文介绍了一起abb vd4真空断路器因合闸闭锁电磁铁(一rli)线圈烧毁引起的手车不能正常合闸的事故,为abb vd4真空断路器手车故障解决进行经验交流。
关键词vd4真空断路器;合闸锁锁电磁铁(-rli);故障分析中图分类号tp2 文献标识码a 文章编号1674—6708(201 0)28—0202—01引言abb公司生产的vd4真空断路器因“五防”齐全在中压配电系统中被广泛使用,但在装设“五防”机构时,会出现由于保护和闭锁装置线圈烧毁失灵而导致断路器无法合闸的现象;我们近期就遇到了因合闸闭锁电磁铁线圈烧毁而无法台闸的事故。
1 故障过程和现象2010年5月在一次开车合闸操作过程中,vd4手车在试验位置,“试验位置”灯指示正常,“分闸指示”灯指示正常,“已储能”灯指示正常。
当操作人员将手车摇至工作位置时“工作位置”指示正常,“分闸指示”指示正常,操作人员确定断路器合闸条件具备,通知远方控制人员合闸,但不能合闸。
经再次检查,完全具备送电条件。
此时由于送电时间紧急,于是更换了备用手车进行送电,备用手车一次合闸成功,证明了整个控制回路没有问题。
于是将故障手车放人一台备用开关柜内,该手车在试验位置与上述现象一样,各指示灯工作正常,具备合闸条件,使用合闸控制开关合闸,只听到合闸线圈吸合的“啪嗒”声,但手车机构未动做,合闸失败。
改为手动合闸,仍不能合闸。
拆开vd4真空断路器手车面板检查,使用电气和手动合闸时合闸闭锁电磁铁(rli)连锁限制,使断路器不能合闸。
用工具撬动合闸电磁铁铁芯,铁芯纹丝不动,拆下合闸闭锁电磁铁后,故障手车电气与手动都能进行合闸。
2 故障原因分析和常见的处理方法我们对这次故障进行了充分分析,合闸闭锁电磁铁的作用是保证开关手车只能在工作位置和试验位置合闸,防止开关小车没到工作位置时进行合闸。
造成开关动静触头拉弧,发生设备事故及人员伤害事故。
对故障手车拆下的合闸闭锁电磁铁线圈进行测量,发现动作线圈电阻在11.9kω,左右,保持线圈开路;合闸闭锁电磁体工作原理如图。

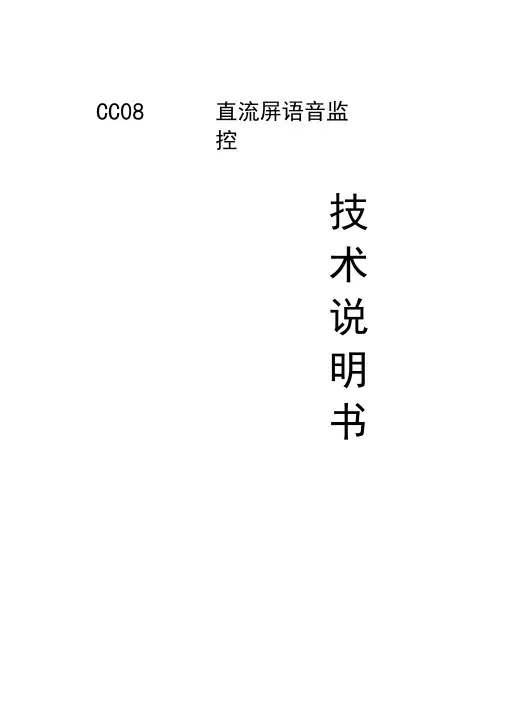

CC08 直流屏语音监控技术说明书拟制：审核：批准：欢迎您使用本公司直流屏智能语音监控系统，设备安装操作之前请仔细阅读本说明书。
如有疑问，请联系设备供应商。
1触摸屏操作说明当监控模块系统得电后（DC24V,注意极性），主监控（触摸屏）点亮，触摸屏此时会进入如图 1 的画面；并有语音“欢迎您使用智能直流屏监控系统！”，直流屏若存在故障，则蜂鸣器断续报警，同时语音系统播报对应故障信息。
如图1）点击首页下“进入系统”进入“菜单” （如图2），并伴有语音播报“菜单！”。
用户可以从该画面各个功能区域点击进入相应的运行界面。
如图2）点击菜单中“系统模拟”按键进入“系统模拟”界面，并伴有语音播报“系统模拟！”，用户可以从该画面查看直流屏中运行状态。
按右下角的“返回菜单”可以返回菜单。
左下角的“故障解除”为报警蜂鸣器声音解除按钮。
点击充电机按键可以进入充电机运行画面，如图6 所示。
点击“调压硅链”进入降压装置界面，如图4 所示。
点击“绝缘检测” ，可进去绝缘检测页面，如图5 所示。
如设备配置单体电池巡检装置，可点击蓄电池组图片进入单体电池状态界面，如图 5 所示。
如图3)如图4)点击菜单中的“实时数据”按键画面进入运行数据(如图5)所示画面，并伴有语音播报“运行数据！如图5）按充电机数据可进入1#充电模块画面（如图6），并伴有语音播报“ 1#充电模块运行状态！如图6）按2# 模块数据可进入2 号充电模块页面（如图7），并伴有语音播报“ 2# 充电模块运行状态！如图7）按菜单中的“参数设置” ，进入用户级参数设置（如图8）所示，并伴有语音播报“用户级参数设置！”，这里用户可以根据需要修改参数，但是一定要注意不正确的参数设置可导致系统不能正常运行，建议用户不要随意修改，如果要修改需和厂家取得联系，否者造成的后果厂家不予以负责。
当参数错误系统不正常时，可点击“导入默认参数”系统将恢复出厂默认参数。
如图8）在用户级参数设置界面点击“维护级参数设置” ，并伴有语音播报“维护级参数设置” 。
硅链电压自动调压装置，适用于电力电源系统对直流控制母线电压进行电压自动调节。
自动调压装置，有自动控制电路、调节开关、大电流直流继电器和分组降压硅链等组成，可将动力母线电压（ HM ）从最大值连续下降时，自动调压装置始终使控制母线（ KM ）上的电压保持在整定值，动力母线电压从最小值逐渐上升到最大值时，自动调压装置也能使控制母线上的电压保持整定值。
还设有手动调节功能。
使动力母线电压值不变，每次手动调压一档使控制母线电压变化一次直至调整到控制母线电压与动力母线电压相等为止。
也可进行逆向电压调节。
具有自动调节和手动调节迅速手滑，工作稳定可靠，重量轻安装方便等优点。
配置降压管芯组成的降压硅链具有 PN 结正向特性一致性好，降压电压稳定，动态电阻小等优点。
并可根据客户需求进行任意组合，确保整机产品的可靠性和优越性，最大限度优化电源系统设计，达到完美，可靠合理的应用。
原理简介
（ 1 ）自动状态
硅链电压自动调压装置自动电路能精确地检测硅链输出电压（即控制母线电压）并与设定值比较，当控制母线电压高（低于）设定值的上限（下限）时，控制器发出驱动信号，驱动大功率继电器或直流接触器（ 60A 以上选用），通过执行继电器或直流接触器的分断或闭合来改变硅链的降压值，从而确保控制母线电压值在标准值的范围之内。
（ 2 ）手动状态
工作于手动状态时，通过外接手动方向转换开关控制大电流继电器或直流接触的分断或闭合，使降压硅链分组投入或被短接，从而改变硅链的输出电压（控制母母电压）。
（ 3 ）工作原理框图
就是硅的单向导电性，压降为0.7V，利用这个原理调节。
直流屏技术要求1.总则1.本技术协议仅限于金隆铜业动力6KV高压配电柜用直流电源系统工程直流屏改造，本技术协议提出了最低的技术要求，卖方须提供满足（或优于）本技术文件和所列标准要求的高质量的设计、设备及其相应的服务。
对国家有关安全、消防等强制性标准，将满足其要求。
2.卖方设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方须保证买方不承担有关设备专利的一切责任。
3.卖方对供货范围内的设备负有全责。
设备均应符合国家有关质量标准。
2. 引用标准DL/T459—2000 《电力系统直流电源柜订货技术》DL/T 5777.4-2000 《电力系统直流电源设备通用技术条件及安全要求》DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 781-2001 《电力用高频开关整流模块》JB/T8456—1996 《低压直流成套开关设备》DL/T637-1997 《阀控式密封铅酸蓄电池订货技术》GB/T3859.1—1993 《半导体变流器基本要求的规定》ZBK45017—90 《电力系统用直流屏通用技术条件》GB/T17626—1998 《电磁兼容试验和测量技术》GB/T7261-1987 《继电器及继电器保护装置基本试验方法》GB2681-81 《电工成套装置中导线颜色》GB/T17478-1998 《低压直流设备的特性及安全要求》IEC896-2 《固定型铅酸蓄电池一般要求和试验方法》GB50171—92 《电气装置安装工程盘、柜及二次回路接线施工及验收标准》GB50172—92 《电气装置安装蓄电池施工及验收标准》GB/T13926.2-1992 《工业过程测量和控制装置的电磁兼容性静电放电要求》GB/T13926.3-1992 《工业过程测量和控制装置的电磁兼容性辐射磁场》DL/T724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781-2001 《电力用高频开关整流模块》GB7450 《电子设备雷击保护导则》LS（W）30-40-JT 《电力系统用微机控制直流电源柜技术条件》3. 环境使用条件3.1 海拔高度不超过2000m。

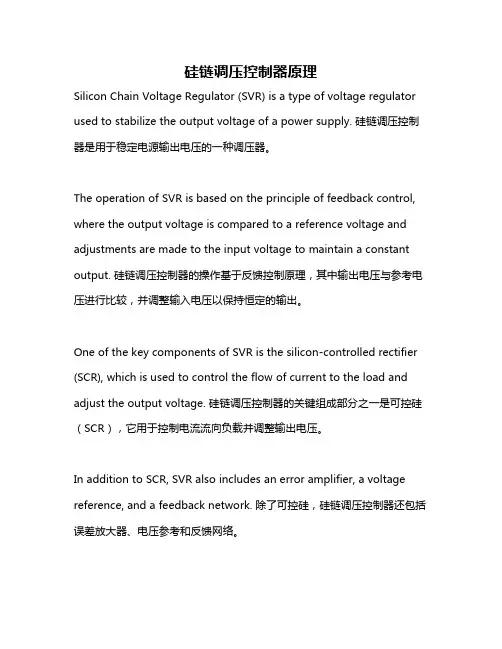

硅链调压控制器原理Silicon Chain Voltage Regulator (SVR) is a type of voltage regulator used to stabilize the output voltage of a power supply. 硅链调压控制器是用于稳定电源输出电压的一种调压器。
The operation of SVR is based on the principle of feedback control, where the output voltage is compared to a reference voltage and adjustments are made to the input voltage to maintain a constant output. 硅链调压控制器的操作基于反馈控制原理，其中输出电压与参考电压进行比较，并调整输入电压以保持恒定的输出。
One of the key components of SVR is the silicon-controlled rectifier (SCR), which is used to control the flow of current to the load and adjust the output voltage. 硅链调压控制器的关键组成部分之一是可控硅（SCR），它用于控制电流流向负载并调整输出电压。
In addition to SCR, SVR also includes an error amplifier, a voltage reference, and a feedback network. 除了可控硅，硅链调压控制器还包括误差放大器、电压参考和反馈网络。
The error amplifier compares the output voltage to the reference voltage and generates an error signal that is used to control the SCR. 误差放大器将输出电压与参考电压进行比较，并产生一个误差信号，用于控制可控硅。
高频开关直流屏的设计【摘要】本文主要介绍智能型直流屏的主要组成部分、工作原理及应用。
【关键词】直流电源设备；模块；监控0 概述现在高频开关直流屏应用的已经越来越广泛，针对这样的情况，直流电源柜为了满足现在的智能化要求，控制方式均选用全数字化可编程序控制系统，编制适合直流系统的控制、调节、信号、报警软件，使其满足直流屏的要求，使系统各部分功能有机地融为一体。
具有标准通讯接口，可以与计算机进行通讯，进行遥控、遥测、遥信；技术方案先进，标准化设计。
1 直流设备主要参数及性能1.1 具有稳压功能：在稳压状态下，交流电压在规定范围内变化，当输出电流在0～100%额定电流范围内变化时，输出电压在额定值的（80～130）%范围内任一点上保持稳定，其稳压精度应不大于±0.5%，输出电压纹波系数应小于±0.1%。
1.2 具有稳流功能：在稳流状态下，输出电压在80%～130%额定值范围内，交流电压在规定范围内变化，输出电流在0%～100%额定电流范围内任一点上保持稳定、其稳流精度不大于±0.2%。
1.3 具有温度补偿功能：充电控制加入温度补偿功能，根据环境的温度变化（以25度为标准，温度升降1°C每个单体电池充电电压增减3MV）自动调节蓄电池充电电压。
1.4 监控装置：采用触摸屏式监控装置，其能对系统的充电状态、母线稳压、绝缘检测、故障报警等进行直接控制，并能对蓄电池进行实时监测。
1.5 微机型高频开关整流器屏具有如下保护功能：交流输入过压、欠压、过流保护。
直流输出过压、欠压、过流保护。
电流保护功能：在负载发生短路或电流超过额定值的115%时，充电机应具有限流功能，并发出灯光、音响告警信号。
1.6 充电与浮充电方式转换：充电与浮充电方式转换，应有自动和手动两种转换控制方式。
在“自动”方式时，电池组放电过程结束，交流恢复供电后，整流模块按设定条件自动转入充电状态工作，当电池组充电过程完成后，整流模块按设定条件自动转入浮充电状态工作。
华电云南发电有限公司安宁风电分公司企业标准Q/HDAN直流系统检修规程一. 前言风电场升压站直流操作系统DF0210A系统，规定了DF0210A系统正常监控的内容、操作方法及事故维修处理的方法。
二.下列人员应熟悉本掌握规程中要求1、运检部主任、副主任、专责工程师2、本单位全体运检人员4、有关部门及相关专业人员二.引用标准下列标准包含的条文，通过在本标准引用成为本规程的条文GB156-1993 标准电压GB 2681-1981 电工成套装置中的导线颜色GB 2682-1981 电工成套装置中的指示灯和按钮颜色GB2900.11-1988 蓄电池名词术语GB4208-1993 外壳防护等级GB/T 4365-1995 电磁兼容术语GB9368-1988 镉镍碱性蓄电池GB/T 13384-1992 机电产品包装通用技术条件GB16821/T-1997 通讯用电源设备通用试验方法GB17478-1998 低压直流电源设备的特性及安全要求GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T 459-92 镉镍蓄电池直流屏（柜）定货技术条件JB5777.3-1991 电力系统二次回路用控制及继电保护屏（柜、台）基本试验方法JB/T 8456-1996 低压直流成套开关设备SD126-1984 电力系统谐波管理暂行规定YD/731-1994 通信用高频开关整流器目录第一章DF0210A系统概述1.1 DF0210A系统组成DF0210A 1#充电屏DF0210A 2#充电屏DF0210A 1#电池屏DF0210A 2#电池屏DF0210A 馈电屏共5面柜体。
1.1.1电池屏1# /2#电池屏共有104节理士2V/200AH蓄电池，在两面电池屏内分三层摆放。
直流屏硅链的作用
嘿，朋友们！今天咱来聊聊直流屏硅链，这玩意儿可真是直流屏里的大功臣啊！
你说直流屏就像是一个电力大管家，那硅链就是这个大管家手里的一把神奇钥匙。
它就好像是一个超级调节大师，能把电压调节得稳稳当当的。
想想看啊，要是没有硅链，那直流屏里的电压不就乱套啦？就好比一辆汽车没有了方向盘，那还不得横冲直撞啊！硅链呢，就能让电压乖乖听话，该高的时候高，该低的时候低。
它的作用可大了去了！比如说，在一些对电压要求特别严格的场合，硅链就能发挥出它的大作用啦。
它能精细地调整电压，让设备们都能舒舒服服地工作。
这就像是给设备们提供了一个最舒适的工作环境，让它们能尽情地发挥自己的本领。
再打个比方，硅链就像是一个贴心的小保姆，时刻照顾着直流屏这个大家庭。
它能确保每一个成员都能得到合适的电压供应，不会出现“饿肚子”或者“吃撑了”的情况。
要是没有它，那直流屏里不就乱成一团啦？
而且啊，硅链还特别耐用呢！它就像一个坚强的战士，默默地坚守在自己的岗位上，不管遇到什么情况都不会轻易退缩。
它能经受住时间的考验，一直为直流屏服务。
你说，这么重要的硅链，我们能不重视它吗？它可是直流屏稳定运行的重要保障啊！要是没有它，那我们的很多设备可能都没法正常工作啦。
所以啊，朋友们，可别小看了这小小的硅链。
它虽然不大，但它的作用可真是不可小觑啊！它就像是直流屏里的一颗璀璨明珠，默默地散发着自己的光芒，为我们的电力系统保驾护航。
总之，直流屏硅链就是这么厉害，就是这么重要！我们一定要好好爱护它，让它能一直为我们服务下去。
你说是不是呢？。
直流系统降压装置防开路的保护措施摘要：电力系统中直流屏起着给控制母线和合闸母线供电的重要作用。
现有直流系统普遍采用在合闸母线与控制母线之间加装降压装置。
根据预防事故措施要求，结合直流系统设备工况及运行方式，采取防止降压装置开路的预防性控制措施。
保障控制母线不失电，确保直流系统的安全可靠运行。
关键词：直流系统；降压装置；防开路0. 引言直流系统普遍采用在合闸母线与控制母线之间加装降压装置，也就是将合闸母线电压输入降压装置，再输出到控制母线，调节控制母线电压在设定范围内（110V或220V）对控制母线供电。
整个过程中降压装置（即为降压设备，俗称降压模块或降压硅链）起着非常重要的作用。
在长久的运行过程中，若降压装置突然发生故障，偶尔的一次故障或操作失误，将会导致控母失压，产生严重的事故。
1. 直流系统降压装置1.1降压装置的使用条件直流系统正常浮充运行时，充电装置浮充输出电压使直流母线电压高于允许值时，应采取降压装置将其降低至允许的范围内。
在直流系统中，充电装置对不脱离直流系统的蓄电池进行均衡充电使直流母线电压高于允许值时，应采取降压装置将其降低至允许的范围内。
对于馈线距离较长、负荷容量较大，为保证事故放电末期供电电压水平，适当增加电池数量或提高运行电压水平的直流系统，经核算在正常运行时需要采取降压措施，以保证安全地供电电压水平。
1.2降压装置的构成降压装置由硅链、控制器、辅助继电器、切换开关等元件组成。
硅链由普通的硅二极管组成，其数量根据降压范围确定，控制器、切换开关和辅助继电器用于自动或手动完成降压要求。
直流系统硅降压二极管（或硅堆）的参数选择表如下：2. 预防事故措施要求《国家电网公司预防直流电源系统事故措施》技术措施要求，当装置或系统在动力母线与控制母线设有降压装置的系统，必须采取防止降压装置开路造成控制母线失压的措施。
3. 降压回路防开路保护研究3.1降压回路防开路保护原理直流屏降压硅链工作正常时，防开路保护装置的电路不工作。
开关柜一般具有手动合闸、电动合闸。
现在很多柜子都不带手动合闸。
电动合闸的电流有交流220V、直流220V。
为了更安全可靠供电，一般操作电源使用直流操作电源。
直流屏的作用，在掉电的情况下，使用直流操作电源对开关快速合闸。
减少事故时间。
在配电房内所变交流电源经过整流出直流拟定，然后接充电电池组成的电池柜。
直流屏由整流柜和充电柜组成。
通过合母、控母引入每个开关柜内。
对开关进行远程、就地分合闸。
合母：一般由直流屏变出DC240V，对断路器进线分合闸使用的电源，提供合闸瞬间较大电流。
控母：一般由直流屏变出DC220V，对操作回路供电，提供较小电流。
直流屏是直流电源操作系统的简称。
通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW,直流屏就是用来供应这种直流电源的。
一般电柜操作电源都采用直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，当代电力同、保护的基础。
直流屏由交配电单元、充电模块单元地、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。
控制母线和合闸母线，控制母线提供持续的较小负荷的直流电源，合闸母线提供瞬时较大的电源。
简单来说，合母是给断路器进线合闸使用，合闸时电流大，可能会造成母线电压短时下降，如果启动的合闸数量多的话可能断路器不能合上闸。
所以合母电压要高，DC240V。
而控母是给控制回路使用，负荷小，所以没有这种担忧，DC220V就够了。
合母是给断路器供电的，给断路器的机构供电，用于断路器的分合闸，在断路器完成操作后电机储能是电流较大。
控母是给保护设备供电，负荷稳定。
且电压电流质量要求较高，否则会影响保护的稳定性。
控母与合母之间的关系：合母回路经硅链装置再输出到控母回路，硅链装置能调节控制回路电压在设定范围内稳定在110V或220V左右。
当合母电压变化时，硅链装置自动调节，保证控母输出电压稳定。
合母回路和电池回路是并联的，因而电池组电压的变化合母也会随其变化，由于和电池组并联，输出的电流也可以较大，因此用来做合闸电源母线。
硅链电压自动调压装置，适用于电力电源系统对直流控制母线电压进行电压自动调节。
自动调压装置，有自动控制电路、调节开关、大电流直流继电器和分组降压硅链等组成，可将动力母线电压（ HM ）从最大值连续下降时，自动调压装置始终使控制母线（ KM ）上的电压保持在整定值，动力母线电压从最小值逐渐上升到最大值时，自动调压装置也能使控制母线上的电压保持整定值。
还设有手动调节功能。
使动力母线电压值不变，每次手动调压一档使控制母线电压变化一次直至调整到控制母线电压与动力母线电压相等为止。
也可进行逆向电压调节。
具有自动调节和手动调节迅速手滑，工作稳定可靠，重量轻安装方便等优点。
配置降压管芯组成的降压硅链具有 PN 结正向特性一致性好，降压电压稳定，动态电阻小等优点。
并可根据客户需求进行任意组合，确保整机产品的可靠性和优越性，最大限度优化电源系统设计，达到完美，可靠合理的应用。
原理简介.
（ 1 ）自动状态
硅链电压自动调压装置自动电路能精确地检测硅链输出电压（即控制母线电压）并与设定值比较，当控制母线电压高（低于）设定值的上限（下限）时，控制器发出驱动信号，驱动大功率继电器或直流接触器（ 60A 以上选用），通过执行继电器或直流接触器的分断或闭合来改变硅链的降压值，从而确保控制母线电压值在标准值的范围之内。
（ 2 ）手动状态;
工作于手动状态时，通过外接手动方向转换开关控制大电流继电器或直流接触的分断或闭合，使降压硅链分组投入或被短接，从而改变硅链的输出电压（控制母母电压）。
（ 3 ）工作原理框图
1、概述

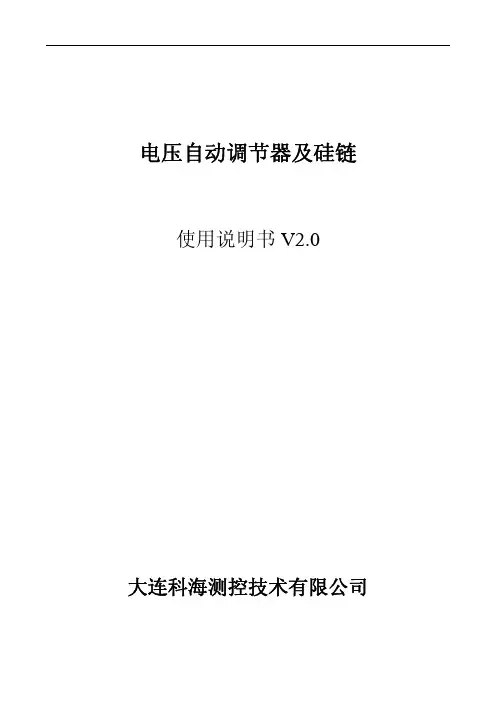

DTP－2系列电压自动调节器，是在原有的DT－2调节器的基础上增加了硅链开路保护功能，可以准确地判断出硅链的开路位置，同时能够迅速地将开路部分短接，并且其它部分硅链还能正常使用，仍具有手动、自动功能，同时能以继电器接点的形式将开路故障信号送出。
在保护动作过程中，母线电压波动小与2%。
DTP－2系列电压自动调节器完全保留了DT－2调节器的安装尺寸及接线方式，用户在替代过程中不会产生任何影响。
DTP－2系列电压自动调节器主要由稳压硅链、DTP控制器、执行继电器和转换开关组成，都可工作在手动、自动两种状态，不论在何种状态下都具有保护功能。
DTP－2ZB斩波调压装置，是在DTP－2的基础上，增加了斩波调压的功能，斩波器的核心部件采用大功率的IGBT。
正常时，斩波器工作，保证控制母线电压的高稳定性和母线电压的连续调节。
2、型号
3、原理简介
3.1 DT－2、DTP－2系列电压自动调节器，工作在“自动”状态时，控制器检测母线电压，并与设定值比较，当母线电压高于（低于）设定值的上限（下限）时，控制器发出信号，驱动执行继电器，通过执行继电器的分断或闭合，改变稳压硅链的降压值，确保母线电压值在规定的范围内。
3.2 DTP－2系列电压自动调节器正常工作时，“开路保护电路”始终监视硅链的状态，当硅链发生开路故障时，“开路保护电路”立刻动作，将硅链开路部分短接，硅链剩余部分仍能正常工作，仍具有“手动”、“自动”调节功能。
同时，报警电路动作，发出硅链开路报警信号（继电器接点）。
4、技术参数及使用条件
4.1 降压范围：0～45V；
4.2 额定电流：5～200A；
4.3 稳压精度：≤2%；
4.4 降压分组：5极或7极（可按用户要求定做）；
4.5 环境温度：－10～＋40℃；
4.6 相对湿度：≤95%；
4.7 海拔高度：≤2000米；
4.8 空气中无严重导电尘埃及腐蚀性气体；
4.9 无剧烈震动。
5、原理图。
