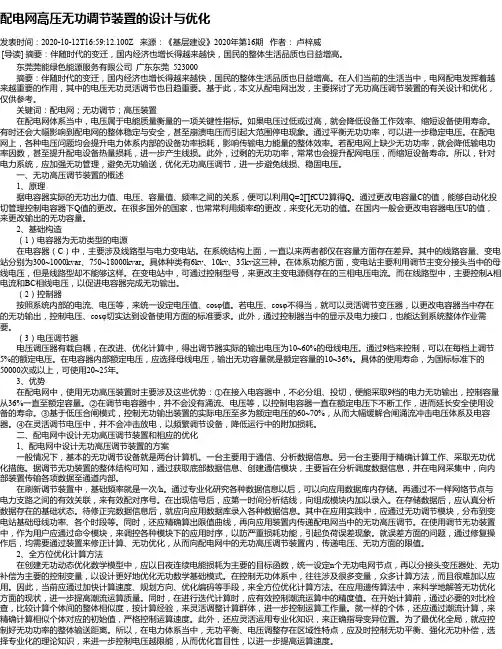

配电网高压无功调节装置的设计与优化发表时间：2020-10-12T16:59:12.100Z 来源：《基层建设》2020年第16期作者：卢梓威[导读] 摘要：伴随时代的变迁，国内经济也增长得越来越快，国民的整体生活品质也日益增高。

东莞莞能绿色能源服务有限公司广东东莞 523000摘要：伴随时代的变迁，国内经济也增长得越来越快，国民的整体生活品质也日益增高。

在人们当前的生活当中，电网配电发挥着越来越重要的作用，其中的电压无功灵活调节也日趋重要。

基于此，本文从配电网出发，主要探讨了无功高压调节装置的有关设计和优化，仅供参考。

关键词：配电网；无功调节；高压装置在配电网体系当中，电压属于电能质量衡量的一项关键性指标。

如果电压过低或过高，就会降低设备工作效率、缩短设备使用寿命。

有时还会大幅影响到配电网的整体稳定与安全，甚至崩溃电压而引起大范围停电现象。

通过平衡无功功率，可以进一步稳定电压。

在配电网上，各种电压问题均会提升电力体系内部的设备功率损耗，影响传输电力能量的整体效率。

若配电网上缺少无功功率，就会降低输电功率因数，甚至提升配电设备热量损耗，进一步产生线损。

此外，过剩的无功功率，常常也会提升配网电压，而缩短设备寿命。

所以，针对电力系统，应加强无功管理，避免无功输送，优化无功高压调节，进一步避免线损、稳固电压。

一、无功高压调节装置的概述1、原理据电容器实际的无功出力值、电压、容量值、频率之间的关系，便可以利用Q=2∏fCU2算得Q。

通过更改电容量C的值，能够自动化投切管理控制电容器下Q值的更改。

在很多国外的国家，也常常利用频率f的更改，来变化无功的值。

在国内一般会更改电容器电压U的值，来更改输出的无功容量。

2、基础构造（1）电容器为无功类型的电源在电容器（C）中，主要涉及线路型与电力变电站。

在系统结构上面，一直以来两者都仅在容量方面存在差异。

其中的线路容量、变电站分别为300~1000kvar、750~18000kvar。

电力系统无功、电压调整与控制技术综述摘要文中针对近年来国内外典型的电压/无功控制策略进行总结与评述，如九区图法、五区图法和模糊控制、专家系统、神经网络等智能优化控制方法等。

另外对无功电压就地控制等方法进行介绍。

全面分析比较了其设计思想、调节判据及各自的优缺点；并结合电力系统通信、电压稳定性、自动电压控制技术的最新发展，就电压无功控制最新成果进行了综述；最后对未来电压无功控制在电网运行中有待于研究的问题提出了几点展望。

关键词：无功，智能优化，综述，展望0 引言保证频率和电压的稳定是电力系统最基本的控制目标。

电压是衡量电能质量的重要技术指标，对电力系统的安全经济运行、保证用户安全生产和产品质量以及电气设备的安全和寿命具有重要影响。

19世纪70、80年代法国、美国、瑞典、巴西、日本等国家相继发生电压崩溃性事故，这些以电压崩溃特征的电网瓦解事故每次均带来巨大的经济损失，同时也引起了社会的极大混乱。

而电压崩溃是由系统运行中的电压偏移未能良好的进行调整演变而成。

任何电压偏移都会带来经济和安全方面的不利影响，例如：用电设备工作在额定电压以外的电压情况下效率会下降；电压过高会大大缩短白炽灯一类照明设备的寿命，并且对设备的绝缘产生不利的影响；电压过低会严重影响异步电动机的工作性能，由此工业产品中会产生大量的次品废品，甚至会损坏电动机。

当系统出现故障时，电压会降低，如果不及时地采用合理有效的措施对电压进行调整，就会引起电压崩溃进而电网瓦解等重大灾难性事故。

因此，电压调整是保证电网安全可靠运行的重要方面之一。

保证用户处的电压接近额定值是电力系统运行调整的基本任务之一。

由于高压输电系统具有X/R高比值的特点，频率/有功功率和电压/无功功率通常可以解耦来考虑。

对于大区电网和省网，对于频率/有功功率控制采用自动发电控制(AGC)，对于电压/无功功率则采用自动电压控制(A VC)。

但对于大多数地区电网调度而言，电网频率控制一般不作为其主要职责，而电压/无功控制(VQC)则作为其主要任务而倍受重视。

无功补偿装置的控制策略与调节方法无功补偿装置是现代电力系统中重要的设备之一，它能够有效地调节系统中的无功功率，并降低电网的无功损耗。

本文将介绍无功补偿装置的控制策略与调节方法，以及其在电力系统中的应用。

一、控制策略无功补偿装置的控制策略通常包括静态控制和动态控制两种。

1. 静态控制静态控制是指基于电压稳定的控制策略，它主要通过调节补偿装置的容量来实现无功功率的补偿。

常见的静态控制方法包括定常电流控制、电压满足控制和电流满足控制。

- 定常电流控制：根据电网的工作状态和无功功率需求，通过在补偿装置中加入适当的电流控制回路，实现无功功率的补偿。

该方法简单易行，适用于中小型电力系统。

- 电压满足控制：通过监测电网的电压波动情况，并根据设定的电压值，控制补偿装置的容量，使电压保持在合理范围内，从而实现无功补偿。

该方法适用于电网电压变动较大的情况。

- 电流满足控制：根据电网的运行情况和无功功率需求，通过监测电网流过补偿装置的电流大小，以及其相位角，控制补偿装置的容量和相位角，实现无功功率的补偿。

该方法适用于需要对电流进行精确控制的情况。

2. 动态控制动态控制是指基于系统频率变化的控制策略，它主要通过控制补偿装置的响应速度和相位调节来实现无功功率的补偿。

常见的动态控制方法包括感应电流控制和电流抗指数特性控制。

- 感应电流控制：根据电网频率变化的特性，通过调整补偿装置的感应电流控制回路参数，以提高补偿装置的灵敏度和响应速度，实现无功补偿系统的自动调节。

该方法适用于电网频率变化较大的情况。

- 电流抗指数特性控制：根据电流与电网频率的非线性关系，通过调整补偿装置的电流抗指数特性控制回路参数，能够提高系统的响应速度和稳定性，实现无功补偿系统的精确调节。

该方法适用于对系统响应速度要求较高的情况。

二、调节方法无功补偿装置的调节方法一般包括自动调节和手动调节两种。

1. 自动调节自动调节是指无功补偿装置根据电网实时运行状态和无功功率需求，通过预设的控制策略进行自主调节。

浅析电压无功自动控制系统（AVC）实际应用及优化措施摘要：电能是一种特殊产品，它具有不可存储性、产供销同时性以及产品的社会公益性，因此，电能质量出现问题，将直接影响到人民群众的生产与正常生活。

而电压是衡量电能质量的一项重要指标，保证用户的端电压接近额定值是电力系统运行调整的基本任务之一。

关键词：电压无功控制系统；策略优化；D5000；问题导言：在变电站主要的调压手段是调节有载调压变压器分接头位置和控制无功补偿电容器。

以变电站为单位，通过调节有载调压变压器分接开关和投切并联电容器组，实现调节电压合格和无功平衡的目的。

然而无功调节和有载调压并不是相互独立的问题，它们之间存在着关联性，只有将这两种调节手段结合起来进行综合性的调节才有可能达到良好的控制效果。

1.AVC系统概述电网电压无功自动控制（AVC）系统基于智能电网技术支持系统（D5000）调度自动化平台，其主要功能是在保证电网安全稳定运行前提下，保证电压和功率因数合格，并尽可能降低系统因不必要的无功潮流引起的有功损耗。

AVC与D5000平台一体化设计，从PAS网络建模获取控制模型、从SCADA获取实时采集数据并进行在线分析和计算，对电网内各变电站的有载调压装置和无功补偿设备进行集中监视、统一管理和在线控制，实现全网无功电压优化控制闭环运行。

2.AVC系统主要功能和构成2.1 AVC系统主要功能在网络模型的基础上，根据SCADA实时遥信信息，实时动态跟踪电网运行方式的变化，正确划分供电区域，实现动态分区调压；程序既可闭环运行，也可开环运行；提供方便的图形界面，对程序的控制参数进行修改；具有良好的数据库在线管理、维护和修改功能；调节手段已用完，而电压还处于不合格状态时，将给出无法满足要求的电压点的信息；发遥控命令后，报警提示信息；具有事件记录功能，可记录所有的系统事件，调节事件和异常报警事件；统计变压器的自动调节次数，电容器的自动调节次数及调节时刻。
