监控组态软件的功能和使用全解

组态软件的基本功能与特点解析组态软件是一种用于可视化监控和控制系统的软件工具，广泛应用于各种工业自动化领域。

在本文中，我们将对组态软件的基本功能和特点进行解析，以便更好地了解和应用这一技术。

一、基本功能1. 数据采集与处理：组态软件可以通过连接传感器、仪器仪表和现场设备，实时采集各种数据，例如温度、压力、流量等。

采集的数据可以进行处理、统计和分析，并显示在监控界面上，帮助用户实时了解系统状态和工艺参数。

2. 监视与控制：组态软件提供直观、友好的界面，通过图形化的方式展示设备和过程的状态。

用户可以通过监控界面实时查看设备运行情况，并进行远程监控和控制操作，如开关设备、调节参数等，实现对系统的实时监控和远程控制。

3. 报警与事件管理：组态软件可以根据设定的条件和规则，实时监测系统状态，一旦发生异常或超出设定范围，及时发出报警并显示在监控界面上。

同时，软件还能记录和管理事件日志，方便用户查阅和分析。

4. 数据存储与查询：组态软件可以将采集到的数据进行存储和管理，支持历史数据的查询和导出。

用户可以根据需要查看历史数据，进行数据分析和统计，帮助改进和优化系统运行。

二、特点解析1. 灵活定制：组态软件具有较高的灵活性和可定制性，用户可以根据自身需求自定义监控界面和功能。

通过拖拽、缩放等操作，用户可以按需添加仪表、图表、报警指示灯等控件，构建个性化的监控界面。

2. 跨平台兼容：组态软件通常支持多种操作系统和平台，如Windows、Linux、Android等。

这使得它可以在不同的设备和终端上运行，实现跨平台监控和控制，提高系统的可用性和便捷性。

3. 可视化操作：组态软件通过图形化的方式展示系统和设备状态，使得操作更加直观、易于理解。

用户可以通过点击、拖拽等简单的操作完成系统的监控和控制，无需深入了解底层复杂的控制原理和编程知识。

4. 数据分析与报表：组态软件通常提供数据分析和报表功能，用户可以通过内置的数据统计和分析工具，对采集到的数据进行处理和分析，生成图表和报表，帮助用户更好地理解和优化系统运行。

理解组态软件的基本原理和功能组态软件（SCADA软件）是一种用于实时监视和远程控制自动化设备和过程的应用程序。

它们在各个工业领域中都得到了广泛应用，包括能源、交通、制造和环境监测等。

本文将介绍组态软件的基本原理和功能。

一、组态软件的基本原理组态软件通过采集各种传感器和控制器的数据，并将其显示在一个用户友好的图形界面上。

它利用计算机和通信技术实现对自动化设备的监控和控制。

其基本原理包括以下几个方面：1. 数据采集：组态软件连接到各种传感器和控制器，通过读取数据来获取实时的设备状态信息。

2. 数据传输：组态软件通过网络将采集到的数据传输到运行软件的计算机或服务器上，以实现实时监控和控制。

3. 数据处理：组态软件对采集到的数据进行处理和分析，生成可视化的图表、报表等信息，帮助用户更好地理解设备的运行情况。

4. 用户界面：组态软件提供直观友好的用户界面，以便用户可以方便地观察设备状态、进行操作和调整参数。

5. 控制指令：组态软件可以向控制器发送控制指令，实现对设备的远程控制。

二、组态软件的功能组态软件具有丰富的功能，以满足不同行业和应用的需求。

以下是一些常见的组态软件功能：1. 实时监控：组态软件可以实时地监测自动化设备的状态，包括温度、压力、流量等各种参数。

用户可以通过图形界面直观地查看设备的工作状态，并及时发现异常情况。

2. 历史数据记录：组态软件可以将采集到的数据进行历史记录，并生成相应的报表。

用户可以通过这些数据进行分析，以确定设备的运行趋势和故障原因。

3. 报警和通知：组态软件可以设置报警规则，当设备状态超出设定范围时，自动发送报警信息给相应的人员。

这样可以及时采取措施，防止设备损坏或生产中断。

4. 远程控制：组态软件可以通过网络远程控制设备的开关和参数调整。

操作人员可以在任何地点通过互联网登录到组态软件，并对设备进行操作和监控，提高工作的灵活性和效率。

5. 数据集成：组态软件可以与其他系统进行数据交换，如ERP（企业资源计划）系统、MES（制造执行系统）等。

组态软件的实时监控和报警系统组态软件作为工业自动化领域中不可或缺的工具，扮演着实时监控和报警的重要角色。

它不仅能够实时获取和展示各种监测数据，还能及时发现异常情况并触发报警系统，以保障工业生产过程的正常运行。

本文将介绍组态软件实时监控和报警系统的基本原理、功能和应用。

一、实时监控系统实时监控系统是组态软件的核心功能之一，它可以实时获取并显示各个监测点的数据信息。

通过传感器和仪器，监测设备将各种参数的变化转化为电信号，并传输给组态软件。

组态软件会对这些数据进行采集、处理和展示，以便运维人员进行实时监控和分析。

实时监控系统的界面一般采用图形化方式展示，通过直观的图表、仪表和动态效果，可以清晰地反映设备的运行状态。

运维人员可以通过实时监控系统随时了解设备的工作情况，及时发现并解决问题。

例如，当温度、压力或电流等参数超出设定范围时，实时监控系统会以警告的方式提醒运维人员，并及时采取相应的措施。

实时监控系统在各种工业领域中都有广泛的应用，比如电力、石化、食品制造等。

通过实时监控系统，工程师和操作人员可以随时掌握设备的运行状态，及时发现和解决问题，保障生产的高效、安全和稳定。

二、报警系统报警系统是组态软件的另一个重要功能，它能够根据设定的条件和阈值对监测数据进行实时分析，并在出现异常情况时发出警报。

报警系统既可以是声音或灯光的形式，也可以是通过短信、邮件等方式发送给相关人员。

报警系统的设定灵活多样，可以根据不同的需求和实际情况自定义条件和阈值。

当某个参数超出设定的范围时，比如温度过高、压力过低等，报警系统会立即触发警报，并通知运维人员采取相应的应对措施。

报警系统的作用在于及时发现设备的异常状况，并迅速采取措施避免事故的发生。

通过及时的报警系统，工程师和操作人员能够迅速响应，并进行故障排除和修复，从而保障生产的连续性和安全性。

三、组态软件的实时监控和报警系统的应用案例下面将介绍几个实际应用案例，展示组态软件实时监控和报警系统的重要性和价值。

监控组态软件技术及应用监控组态软件是一种用于监控和控制系统的软件，它通常用于工业自动化、楼宇自动化和安防等领域。

监控组态软件提供了一个可视化的界面，使用户能够实时监测系统状态、控制设备、收集和分析数据。

监控组态软件的主要功能包括数据采集、图形显示、报警处理和数据分析等。

首先，它可以通过与监控设备和传感器的接口实现数据采集，从而实时获取系统的各种参数和状态信息。

其次，它提供了灵活而直观的图形显示界面，通过图表、图像和动画等形式展示系统的实时数据，帮助用户直观地了解系统的运行情况。

第三，监控组态软件能够对系统的运行参数进行监测，并在出现异常情况时及时发出报警，以便用户可以及时采取措施。

最后，它还提供了数据处理和分析的功能，帮助用户分析系统的性能和效益，优化系统的运行。

监控组态软件的应用非常广泛。

在工业自动化领域，它可以用于实时监测和控制工厂生产线上的机器和设备，帮助工程师了解工艺过程和装置的运行情况，发现并解决问题。

在楼宇自动化领域，它可以用于监控和控制大楼的空调、照明、安防等系统，实现节能减排和提高办公环境的舒适性。

在安防领域，它可以用于监控和管理视频监控系统，帮助监控员实时掌握监控区域的情况，提供有效的安全保护。

监控组态软件的技术包括图形显示技术、通信技术和数据处理技术等。

首先，图形显示技术是监控组态软件的核心技术之一。

它使用图形对象和控件来表示和操作系统中的各种实体和参数，实现数据可视化。

通过图形编辑工具，用户可以方便地创建和编辑监控页面，将控制按钮、图表、动画和报警等元素添加到页面中，实现实时的数据显示和操作。

其次，通信技术是实现监控组态软件与监控设备和传感器之间数据交换的基础。

它可以通过串口、以太网、无线等方式实现与各种硬件设备的通信，实现数据的采集和控制。

通过通信协议的支持，监控组态软件能够与不同厂家和型号的设备进行集成，实现对多样化系统的监控和控制。

最后，数据处理技术是监控组态软件的重要组成部分。

MCGS组态软件简介摘要：组态软件，又称监控组态软件，译自英文SCADA,即Supervision,Control and Data Acquisition(数据采集与监视控制),组态软件的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。

关键字：MCGS组态软件监控组态软件系统构成国内外组态软件正文：1、 MCGS组态软件的功能和特点MCGS即"监视与控制通用系统"，英文全称为Monitor and Control Generated System。

MCGS是为工业过程控制和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点。

MCGS工控组态软件的功能和特点可归纳如下：1.概念简单，易于理解和使用。

2.功能齐全，便于方案设计。

3.实时性与并行处理。

4.建立实时数据库，便于用户分步组态，保证系统安全可靠运行。

5.设立“设备工具箱”，针对外部设备的特征，用户从中选择某种“构件”，设置于设备窗口内，赋予相关的属性，建立系统与外部设备的连接关系，即可实现对该种设备的驱动和控制。

6.“面向窗口”的设计方法，增加了可视性和可操作性。

7.利用丰富的“动画组态”功能，快速构造各种复杂生动的动态画面。

8.引入“运行策略”的概念。

复杂的工程作业，运行流程都是多分支的。

9.MCGS系统由五大功能部件组成，主要的功能部件以构件的形式来构造。

10.支持OLE Automation技术。

MCGS允许用户在Visual Basic中操作MCGS 中的对象，提供了一套开放的可扩充接口，用户可根据自己的需要用VB编制特定的功能构件来扩充系统的功能。

11.MCGS中数据的存储不再使用普通的文件，而是用数据库来管理一切。

组态软件的基本原理及应用组态软件是一种专门用于实时监控和控制系统的软件工具。

它主要用于监控和管理各种工业设备和系统，包括自动化系统、能源管理系统、楼宇自控系统等。

本文将介绍组态软件的基本原理和应用，并探讨其在工业领域中的重要性。

一、组态软件的基本原理在了解组态软件的原理之前，我们需要先了解一下什么是组态。

组态是指将系统中的各种数据和信息以直观、清晰、易于理解的方式展示出来，使用户能够通过图形界面进行操作和监控。

组态软件通过图形界面、数据模型和算法等技术手段实现了这一目标。

1. 图形界面组态软件的核心是其直观的图形界面。

通过图形界面，用户可以直观地了解系统的运行情况，包括各个设备的状态、流程的进程等。

图形界面通常采用层次结构，将系统分为不同的层次，使用户可以从整体到细节地查看系统的各个方面。

2. 数据模型组态软件通过数据模型来管理系统中的各种数据。

数据模型定义了系统的各个功能模块以及它们之间的关系，可以将系统中的数据以层次结构的方式组织起来。

通过数据模型，组态软件可以对系统中的数据进行监控、分析和管理。

3. 算法组态软件通过算法来实现对系统的控制和优化。

算法可以对系统中的数据进行实时分析和处理，并根据分析结果做出相应的控制策略。

通过算法，组态软件可以使系统更加智能化、高效化。

二、组态软件的应用组态软件广泛应用于各个行业的自动化系统中，特别是工业领域。

下面将介绍组态软件在工业领域中的主要应用。

1. 监控和控制组态软件可以实时监测和控制工业设备和系统的运行状态。

通过图形界面，用户可以直观地了解设备的状态、参数的变化等，可以通过软件对设备进行远程控制和调整。

组态软件还可以对设备进行故障诊断和预测，及时采取措施避免生产中断。

2. 数据分析和优化组态软件可以对系统中的数据进行实时分析和处理，帮助用户发现问题并优化生产过程。

通过组态软件，用户可以对生产过程中的各个环节进行数据统计和分析，找出生产过程中的瓶颈和问题，并提出改进建议。

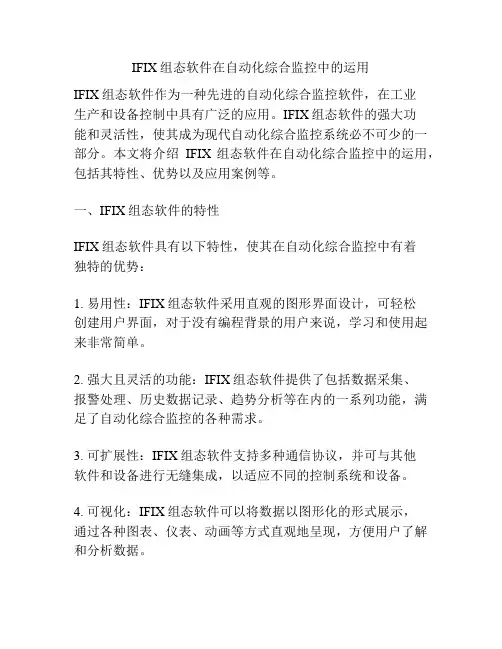

IFIX组态软件在自动化综合监控中的运用IFIX组态软件作为一种先进的自动化综合监控软件，在工业生产和设备控制中具有广泛的应用。

IFIX组态软件的强大功能和灵活性，使其成为现代自动化综合监控系统必不可少的一部分。

本文将介绍IFIX组态软件在自动化综合监控中的运用，包括其特性、优势以及应用案例等。

一、IFIX组态软件的特性IFIX组态软件具有以下特性，使其在自动化综合监控中有着独特的优势：1. 易用性：IFIX组态软件采用直观的图形界面设计，可轻松创建用户界面，对于没有编程背景的用户来说，学习和使用起来非常简单。

2. 强大且灵活的功能：IFIX组态软件提供了包括数据采集、报警处理、历史数据记录、趋势分析等在内的一系列功能，满足了自动化综合监控的各种需求。

3. 可扩展性：IFIX组态软件支持多种通信协议，并可与其他软件和设备进行无缝集成，以适应不同的控制系统和设备。

4. 可视化：IFIX组态软件可以将数据以图形化的形式展示，通过各种图表、仪表、动画等方式直观地呈现，方便用户了解和分析数据。

5. 安全性：IFIX组态软件具有完善的权限管理和数据加密功能，保护系统和数据的安全。

二、IFIX组态软件在自动化综合监控中的应用IFIX组态软件在自动化综合监控中有着广泛的应用。

以下是一些常见的应用案例：1. 工业生产监控：IFIX组态软件可以对工业生产过程进行全面监控，包括生产线的运行状态、温度、压力、流量等参数的实时监测，以及生产数据的记录和分析。

通过IFIX组态软件，工厂管理人员可以实时掌握生产线的运行情况，及时发现和解决问题，提高生产效率和质量。

2. 能源监控：IFIX组态软件可以对能源系统进行监控和管理，包括电力、水力、蒸汽等能源的供给和使用情况。

通过IFIX组态软件，能源管理人员可以实时监测能源的消耗情况，并进行能源统计和分析，以制定节能和优化能源使用的措施。

3. 环境监测：IFIX组态软件可以对环境参数进行实时监测和管理，包括温度、湿度、气体浓度等参数的监测。

地址：深圳发展中心大厦2207 电话：755－82239523 SCADA(监控组态软件)简介SCADA简介SCADA是Supervisory Control And Data Acquisition的英文缩写，国内流行叫法为监控组态软件。

从字面上讲，它不是完整的控制系统，而是位于控制设备之上，侧重于管理的纯软件。

SCADA所接的控制设备通常是PLC（可编程控制器），也可以是智能表，板卡等。

早期的SCADA运行与DOS,UNIX，VMS。

现在多数运行在Windows操作系统中，有的可以运行在Linux系统。

SCADA不只是应用于工业领域，如钢铁、电力、化工，还广泛用于食品，医药、建筑、科研等行业。

其连接的I/O通道数从几十到几万不等。

下面就其结构、功能、接口、开发工具等方面予以介绍。

SCADA体系结构1.1 硬件结构通常SCADA系统分为两个层面，即客户/服务器体系结构。

服务器与硬件设备通信，进行数据处理何运算。

而客户用于人机交互，如用文字、动画显示现场的状态，并可以对现场的开关、阀门进行操作。

近年来又出现一个层面，通过Web发布在Internat上进行监控，可以认为这是一种“超远程客户”。

硬件设备(如PLC)一般既可以通过点到点方式连接，也可以以总线方式连接到服务器上。

点到点连接一般通过串口(RS232)，总线方式可以是RS485，以太网等连接方式。

总线方式与点到点方式区别主要在于：点到点是一对一，而总线方式是一对多，或多对多。

在一个系统中可以只有一个服务器，也可以有多个，客户也可以一个或多个。

只有一个服务器和一个客户的，并且二者运行在同一台机器上的就是通常所说的单机版。

服务器之间，服务器与客户之间一般通过以太网互连，有些场合（如安全性考虑或距离较远）也通过串口、电话拨号或GPRS方式相连。

典型的硬件配置图如下：1.2 软件体系结构SCADA有很多任务组成，每个任务完成特定的功能。

位于一个或多个机器上的服务器负责数据采集，数据处理（如量程转换、滤波、报警检查、计算、事件记录、历史存储、执行用户脚本等）。

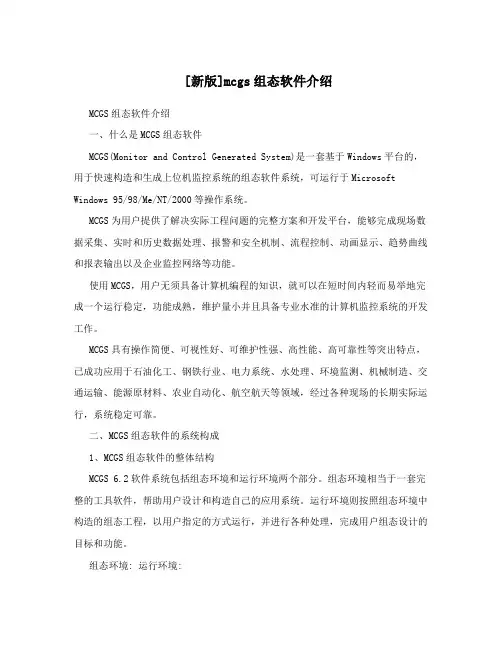

[新版]mcgs组态软件介绍MCGS组态软件介绍一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。

使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能成熟，维护量小并且具备专业水准的计算机监控系统的开发工作。

MCGS具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。

二、MCGS组态软件的系统构成1、MCGS组态软件的整体结构MCGS 6.2软件系统包括组态环境和运行环境两个部分。

组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。

运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。

组态环境: 运行环境:解释执行组态生成组态结果组态结果应用系统数据库MCGS组态软件(以下简称MCGS)由“MCGS组态环境”和“MCGS运行环境”两个系统组成。

两部分互相独立，又紧密相关。

MCGS组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe支持，其存放于MCGS目录的Program子目录中。

用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程” 。

综合自动化监控组态软件功能和用途一、PECSTAR主要有以下几方面的功能1.支持多种硬件与软件规约的数据采集通讯功能2.多种数据计算、统计功能3.智能化图形用户界面4.在线修改保护定值、节点容量动态扩充。

ML560、等设备5.灵活组态的自定义报表6.历史数据查询和运行管理统计信息7.安全性管理和操作跟踪管理8.事故追忆及故障分析工具二、名词及概念：主域服务器：负责管理全网统一口令、全网统一时标，负责接受各监控及客户节点机的登录申请，负责动态的联络和管理各台机之间的网络通信。

监控前台机：1、实时监测数据采集机（称为 SCADA SERVER）,负责与硬件设备实时通信，完成前台通信的全部功能，还要负责应答远方机的数据请求，处理远方机的遥控命令。

2、 SERVER同时处理前台设备的历史数据存储工作，历史数据存在本机硬盘上，同时也能保存在网络服务器上。

3、系统中的监控前台机必须安装在与硬件通信线相连的计算机上，一个厂可设置两台监控机，一主一备，主机退出后，由备机接替主机进行采集、控制、通信和数据存储监控后台机：1、后台监测点可以广泛安装于网络中的任意一台记算机，但同时登录运行的在线后台数目将有一个数目限制。

后台机分为两种：在线后台机（通过TCP/IP协议直接与系统通信，速度快，可遥控，网络资源占用大）；离线后台机（通过文件交换获取数据，速度慢，不能遥控，占用资源少）。

2、后台机监控功能可分为实时监控和报表工作站两部分。

只具有实时监控功能的计算机可实现查询和遥控功能。

三、软件组态：即根据系统需求，整定和配置综合自动化软件系统1.根据系统结构配置网络节点表，指定厂站的名称和位置2.在监控厂站机上进行系统测点表配置，进行通道设备测点的定义。

1）厂指Pecstar2系统中的前台监控机，即系统中具有通信采集数据功能的计算机。

在网络节点表设置中，设置前台机的厂都需要指定厂号，厂号顺序0-9。

一个厂可能包含两个网络节点，一台为主机，一台为备机。

SCADA(监控组态软件)简介SCADA(监控组态软件)简介SCADA（Supervisory Control and Data Acquisition）是指监控系统中的一种软件应用，用于监控和控制工业过程中的各种设备和系统。

SCADA系统通常由一台或多台计算机组成，通过传感器和执行器与实际控制设备进行通信，并将数据传输到远程站点上的操作员终端。

这些操作员终端具有图形化的用户界面，可以显示实时数据、警报和报表。

1. SCADA系统的结构SCADA系统由四个主要组件组成：人机界面（HMI）、远程终端单元（RTU）、通信基础设施和控制中心。

人机界面是操作员与SCADA系统进行交互的接口，通常采用图形化界面展示实时数据。

RTU是一种电子设备，位于现场，负责与传感器和执行器进行通信，采集和传输数据。

通信基础设施是连接RTU和控制中心的网络，可使用有线或无线方式。

控制中心是SCADA系统的核心，负责数据处理、报警管理、远程控制等功能。

2. SCADA系统的功能SCADA系统的主要功能是实时监测和控制工业过程中的设备和系统。

它可以采集和记录各种数据，如温度、压力、流量等，并显示在操作员终端上。

操作员可以通过界面对设备进行控制，并对异常情况进行分析和处理。

此外，SCADA系统还可以生成报表、趋势图和统计图，帮助用户了解工艺过程的状态，进行优化和决策。

3. SCADA系统的应用SCADA系统广泛应用于各个行业，如电力、水处理、石油化工、交通等。

在电力行业，SCADA系统用于监控发电厂、变电站和配电网，实时跟踪电流、电压和功率等数据，并进行故障检测和远程操作。

在水处理行业，SCADA系统用于监控和控制水质、水位和水流，在发现异常情况时发出警报并采取相应措施。

在石油化工行业，SCADA系统用于监测和控制管道系统、储罐和工艺设备，确保生产过程的安全和稳定。

4. SCADA系统的特点SCADA系统具有以下几个特点：（1）实时性：SCADA系统能够实时采集和显示各种数据，使操作员能够快速了解过程状态。

如何使用组态软件进行设备远程监控与控制现代技术的发展使得远程监控与控制成为在不同领域中普遍应用的一项重要技术。

组态软件作为一种强大的工具，可以帮助我们实现设备的远程监控与控制，并提供了更便捷和高效的方式来管理和维护设备。

本文将介绍如何使用组态软件进行设备远程监控与控制。

一、了解组态软件的基本概念和原理在开始使用组态软件进行设备远程监控与控制之前，首先需要了解组态软件的基本概念和原理。

组态软件是一种用于显示和操作设备的软件系统，它通过与设备进行通信和数据交互，实现对设备的实时监控和控制。

通过组态软件，用户可以远程查看设备的状态、参数和运行情况，并实时调整设备的控制参数。

二、选择适合的组态软件市场上有很多组态软件可供选择，如KingView、Intouch、EasyBuilder等。

选择适合自己需求的组态软件是非常重要的。

在选择组态软件时，需要考虑以下几个方面：1. 功能需求：根据自己的设备类型和要求，选择具备适合功能的组态软件。

2. 用户界面友好性：组态软件的界面应该简洁明了，易于操作和理解。

3. 数据处理能力：组态软件应具备强大的数据处理能力，能够实时获取和分析设备数据。

4. 可扩展性和兼容性：组态软件应该支持各种通信协议，能够与不同品牌和型号的设备进行无缝连接。

三、连接设备和配置通信使用组态软件进行设备远程监控与控制的第一步是连接设备和配置通信。

不同的设备通常有不同的通信接口和协议，比如串口、以太网、Modbus等。

根据设备的接口类型，选择合适的通信模块或卡进行连接。

在连接设备之后，需要在组态软件中进行相应的配置，以确保设备和软件能够正常通信。

四、创建监控界面和图形化显示组态软件可以帮助用户创建监控界面，以直观地显示设备的状态和参数。

通过组态软件提供的图形化编辑工具，用户可以自定义监控界面的布局和样式，添加设备的图像、数据显示、报警提示等元素。

通过合理的布局和设计，可以使监控界面更加直观和易于操作。

组态软件的远程监控和控制功能组态软件是一种用来设计和实现工业自动化系统的软件工具，在现代工业生产中扮演着非常重要的角色。

随着技术的不断发展，组态软件逐渐具备了远程监控和控制功能，使得工程师能够在远距离实时监测和控制工业设备和系统。

本文将详细介绍组态软件的远程监控和控制功能以及其在工业自动化中的应用。

一、组态软件的远程监控功能组态软件的远程监控功能使得工程师可以通过网络或互联网连接到位于远离自身的地方的工业设备和系统。

这项功能为工程师带来了许多便利，他们不再需要亲自前往现场进行监测，而是可以通过电脑、手机或者平板等设备实时获取数据。

在远程监控中，组态软件通过与设备通信，获取设备的运行状态、温度、压力、电流等参数，并将其显示在监控界面上。

这使得工程师可以随时随地了解设备的运行情况，及时进行故障排查和处理，提高了工作效率。

二、组态软件的远程控制功能除了远程监控，组态软件还具备了远程控制的功能。

工程师可以通过组态软件远程控制工业设备和系统的开关、调节参数以及执行各种操作。

远程控制功能主要通过与设备进行通信和发送控制指令来实现。

通过组态软件，工程师可以监测设备运行状态，并在需要时远程控制设备进行开启、停止或调整参数等操作。

远程控制使得工程师能够迅速而准确地响应设备运行状态的变化，从而提高了设备运行的稳定性和可靠性。

三、组态软件的应用案例组态软件的远程监控和控制功能在工业自动化中具有广泛的应用。

以下是一些应用案例：1.制造业：组态软件的远程监控和控制功能可以应用于制造业中的生产线，实时监测机器运行状态并进行远程控制，提高生产效率和品质。

2.能源行业：在能源行业中，组态软件可以被用于对发电厂、输电系统和配电网等设备进行远程监控和控制。

这样的应用可以提高电力系统的运行稳定性和可靠性。

3.物流行业：组态软件可以被用于对仓库、物流车辆和货物运输系统等进行远程监控和控制。

这样的应用可以提高物流运输的效率和安全性。

4.智能建筑：组态软件可以被用于智能建筑中的设备监控和控制，如空调、照明和安防系统等。

组态软件的基本概念和作用组态软件，也被称为上位机软件或人机界面软件，是一种用于监控和控制系统的应用软件。

它具备图形化界面和数据处理功能，可以方便地展示和操作各种控制设备、传感器和工艺参数。

本文将介绍组态软件的基本概念和作用，并探讨其在工业自动化领域中的应用。

1. 基本概念组态软件是一种用于创建人机界面的工具，旨在提供用户友好的操作界面，使操作者能够轻松地与设备或系统进行交互。

它通常具备以下特点：1.1 图形化界面：组态软件通过图形界面展示设备、工艺和系统的状态信息，以图表、图像和动画等形式直观地呈现数据。

1.2 实时性：组态软件能够实时获取和显示控制系统的数据，并及时响应用户的操作。

1.3 数据处理：组态软件可以对从设备和传感器采集的数据进行处理和分析，生成报表、趋势图等，并支持实时数据监视和历史数据查询。

1.4 跨平台性：组态软件通常支持跨各种操作系统和设备平台，如Windows、iOS、Android等。

2. 作用组态软件在工业自动化领域中起着重要的作用，以下是它的几个主要作用：2.1 可视化控制：通过组态软件，人们可以通过直观的图形界面实现对设备和系统的控制操作。

它通过按钮、开关、滑动条等控件实现对设备的开关、调节和监视，提高了操作者的工作效率。

2.2 数据监控和分析：组态软件能够实时采集和显示设备和工艺的数据，监控工作状态和性能参数。

同时，它也支持数据的历史记录和趋势分析，帮助人们了解系统的运行情况和发现潜在问题。

2.3 报警和事件处理：组态软件能够监测系统发生的异常情况，并及时向操作者发出警报。

针对不同的事件，可以设置相应的处理策略，如自动报警、切换备份设备等，保证系统的安全和可靠性。

2.4 远程控制和监视：组态软件可以提供远程访问功能，用户可以通过互联网或局域网连接到控制系统，对设备进行远程控制和监视，实现远程管理和故障排除。

3. 应用领域组态软件在各行各业都有广泛的应用，在工业自动化领域尤为重要。

组态软件的功能组态软件是一种用于控制系统操作和监控的软件工具。

它能够以图形化的方式将控制系统的各种组件、设备和信息显示在一个用户界面上，使得操作员能够简单而直观地控制和监控系统的状态。

以下是组态软件常见的功能。

1. 设备图形化表示：组态软件可以将各种设备、组件和系统元件以图形化的方式展示出来，包括传感器、执行器、开关、仪表等，以便操作员能够更直观地了解系统结构和设备状态。

2. 数据采集和实时显示：组态软件可以实时采集和显示系统中的各种数据，包括温度、压力、流量、电流、电压等。

这些数据可以以图表、曲线、数字等形式展示，便于操作员对系统运行情况进行实时监控。

3. 报警和事件处理：组态软件能够根据一定的判据对系统中的异常情况进行检测并发出警报。

操作员可以通过软件界面查看和处理这些报警，包括确认、清除、记录等操作。

4. 动画和模拟功能：组态软件可以实现设备运行的动画效果，以便操作员更形象地了解设备的运行状态。

同时，它还可以进行系统的模拟仿真，用于调试和优化系统的运行效果。

5. 远程监控和操作：组态软件可以通过网络实现对系统的远程监控和操作。

操作员可以通过互联网连接到远程设备，进行实时的操控和监控，提高了系统的可靠性和便利性。

6. 历史数据记录和分析：组态软件可以对系统的运行数据进行记录和存储，以便后续的分析和研究。

操作员可以查看历史数据并进行统计分析，以评估系统的性能和进行故障诊断。

7. 可编程和定制化：组态软件通常具备可编程的功能，操作员可以通过编写脚本或配置参数来实现特定的功能需求。

此外，组态软件也支持定制化的界面设计，操作员可以根据自己的需求进行界面布局和样式设计。

总之，组态软件具有丰富的功能，能够帮助操作员实时监控和控制系统运行状态，提高系统的可靠性和效率。

通过图形化的表示和直观的操作界面，使得操作员能够更简单、快捷地掌控系统并进行故障判断和处理。

在各个行业中，组态软件已经成为控制系统运行的重要工具。
