下载文档原格式

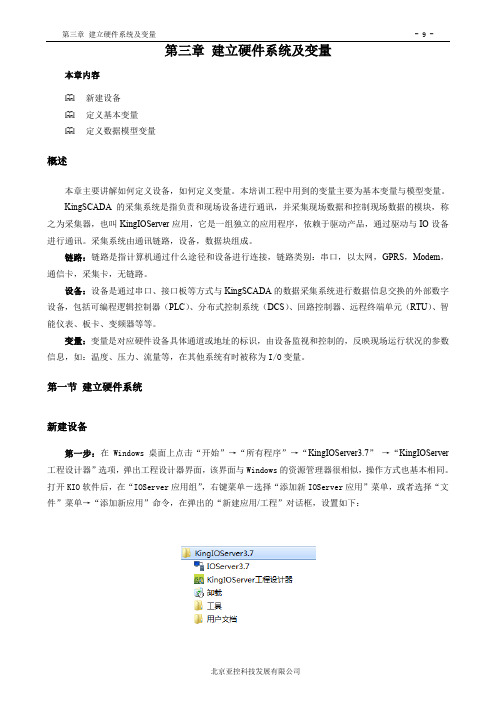

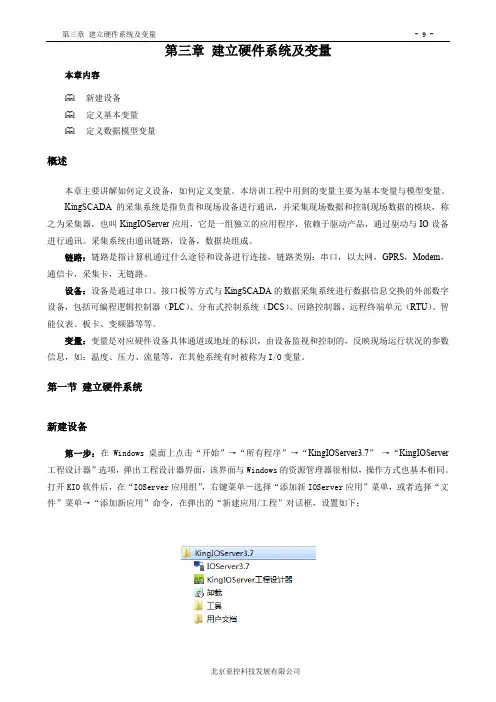

本章内容新建设备定义基本变量定义数据模型变量概述本章主要讲解如何定义设备，如何定义变量。
本培训工程中用到的变量主要为基本变量与模型变量。
KingSCADA的采集系统是指负责和现场设备进行通讯，并采集现场数据和控制现场数据的模块，称之为采集器，也叫KingIOServer应用，它是一组独立的应用程序，依赖于驱动产品，通过驱动与IO设备进行通讯。
采集系统由通讯链路，设备，数据块组成。
链路：链路是指计算机通过什么途径和设备进行连接，链路类别：串口，以太网，GPRS，Modem，通信卡，采集卡，无链路。
设备：设备是通过串口、接口板等方式与KingSCADA的数据采集系统进行数据信息交换的外部数字设备，包括可编程逻辑控制器（PLC）、分布式控制系统（DCS）、回路控制器、远程终端单元（RTU）、智能仪表、板卡、变频器等等。
变量：变量是对应硬件设备具体通道或地址的标识，由设备监视和控制的，反映现场运行状况的参数信息，如：温度、压力、流量等，在其他系统有时被称为I/O变量。
第一节建立硬件系统新建设备第一步：在Windows桌面上点击“开始”→“所有程序”→“KingIOServer3.7”→“KingIOServer 工程设计器”选项，弹出工程设计器界面，该界面与Windows的资源管理器很相似，操作方式也基本相同。
打开KIO软件后，在“IOServer应用组”，右键菜单－选择“添加新IOServer应用”菜单，或者选择“文件”菜单→“添加新应用”命令，在弹出的“新建应用/工程”对话框，设置如下：图3-1打开IOServer和新建I/OServer应用对话框一个工程中可以建立多个IOServer应用，且IOServer应用可以脱离KingSCADA独立存在。
IOServer 应用分本地IOServer应用（KingSCADA与IOServer应用在同一台机器上）和远程IOServer应用（KingSCADA与IOServer应用不在同一台机器上），区别在于IOServer应用中的网络配置。

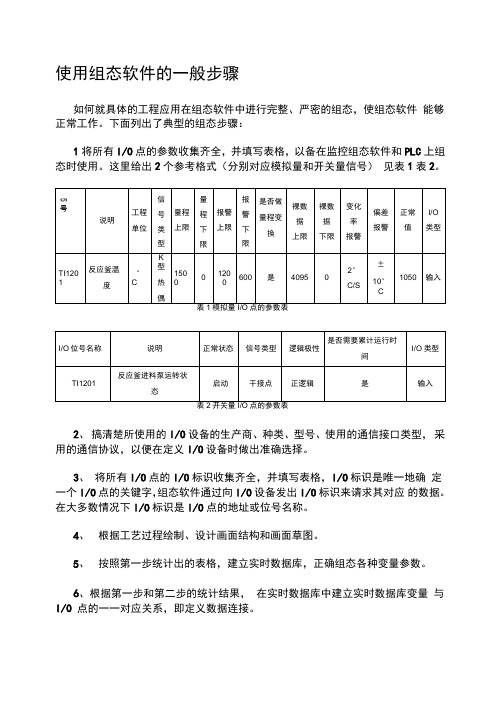

使用组态软件的一般步骤
如何就具体的工程应用在组态软件中进行完整、严密的组态，使组态软件能够正常工作。
下面列出了典型的组态步骤：
1将所有I/O点的参数收集齐全，并填写表格，以备在监控组态软件和PLC上组态时使用。
这里给出2个参考格式（分别对应模拟量和开关量信号）见表1表2。
2、搞清楚所使用的I/O设备的生产商、种类、型号、使用的通信接口类型，采用的通信协议，以便在定义I/O设备时做出准确选择。
3、将所有I/O点的I/O标识收集齐全，并填写表格，I/O标识是唯一地确定一个I/O点的关键字，组态软件通过向I/O设备发出I/O标识来请求其对应的数据。
在大多数情况下I/O标识是I/O点的地址或位号名称。
4、根据工艺过程绘制、设计画面结构和画面草图。
5、按照第一步统计出的表格，建立实时数据库，正确组态各种变量参数。
6、根据第一步和第二步的统计结果，在实时数据库中建立实时数据库变量与I/O 点的一一对应关系，即定义数据连接。
7、根据第四步的画面结构和画面草图，组态每一幅静态的操作画面（主要是绘图）。
8、将操作画面中的图形对象与实时数据库变量建立动画连接关系，规定动画属性和幅度。
9、对组态内容进行分段和总体调试。
10、系统投入运行。
陕甘宁盐环定扬水管理处综合自动化组态软件系统运行操作说明大唐软件技术股份目录一、系统功能概述 (3)1.1数据采集与处理 (3)1.2报警功能 (3)1.3曲线及报表 (4)1.4遥控 (4)二、计算机系统的上电和PECSTAR软件系统的启动 (4)三、计算机监控软件的操作 (5)3.1前台通信管理程序使用简介 (5)3.1.1在线投退通信子站 (7)3.1.2在线投退设备 (7)3.1.3手动清除电度 (7)3.1.4修改数据显示有效位数 (8)3.1.5手动修改测量值 (8)3.2图形查询 (9)3.2.1登录/注销操作 (9)3.2.2图形操作 (10)3.2.3事件报警操作 (12)3.2.4窗口布置 (13)3.2.5系统属性设置 (13)3.2.6一般属性 (13)3.2.7执行其它程序 (16)3.2.8退出系统 (16)3.3报表制作和查询 (16)3.3.1主要功能 (16)3.3.2主要容 (17)3.3.3后台程序运行条件 (17)3.3.4报表设计工具启动 (17)3.3.5表格查询类型权限设置 (18)3.3.6绘制编辑表格 (19)3.3.7报表保存 (20)3.3.8报表查询 (21)3.4系统备份及恢复 (21)3.4.1数据备份 (21)3.4.2软件系统的恢复 (22)一、系统功能概述1.1数据采集与处理⑴实时采集模拟量、开关量、对实时数据进行统计、分析及计算。
⑵实时显示各回路的电流、电压。
⑶实时显示高压各回路的功率因数。
⑷实时显示各回路的有功功率值。
⑸实时显示各高压进线的频率。
⑹实时显示、统计各回路各时段的电度值;⑺实时显示、统计各回路每日、每月的有功电度总值和无功电度总值1.2报警功能⑴设置预告信号和事故信号，产生不同的音响报警，窗口提示事件容。
⑵预告信号部分：线路过负荷、系统自诊断故障、母线电压越限、电流越限等。
⑶事故信号部分：保护装置的保护动作。
1.3曲线及报表⑴电流棒图、电压棒图、负荷棒图等实时刷新显示图。
组态软件操作指南概述本章内容KingSCADA软件结构KingSCADA软硬件环境KingSCADA与外部设备KingSCADA软件结构KingSCADA是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
它基于Windows XP/Windows 7/Windows 8/Windows10/Windows Server 2008/Windows Server 2012等操作系统，并支持多语言的操作系统。
用户可以在企业网络的所有层次的各个位置上及时获得系统的实时信息与历史信息。
采用KingSCADA开发工业监控系统，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。
它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。
KingSCADA软件结构由工程设计器、画面编辑器及运行系统三部分构成。
工程设计器：工程设计器是一个应用开发设计工具，用于创建应用、创建监控画面、定义监控的设备、定义相关变量、命令语言以及设定运行系统配置等系统组态工具。
画面编辑器：在画面编辑器中用户可以绘制图形画面、设置动画链接、配置报警窗口、配置趋势曲线窗口等与图形有关的所有操作。
运行系统：工程运行界面，从采集设备中获得通讯数据，并依据画面编辑器的动画设计显示动态画面，实现人与控制设备的交互操作。
KingSCADA软硬件环境1、硬件要求硬件：Intel 酷睿2 双核4线程内存：2G硬盘空间：KingSCADA完全安装占用空间需约350M，建议100GB硬盘。
显示器：VGA、SVGA或支持桌面操作系统的任何图形适配器。
要求最少显示256色，推荐无限色支持鼠标：任何PC兼容鼠标通讯：RS-232CUSB接口：用于插入KingSCADA加密锁（软授权不用）（KingSCADA对于主频有一定要求，对于有较多逻辑脚本系统，建议2.3GHz以上）2、软件要求KingSCADA与外部设备Windows操作系统，支持的操作系统语言版本：中文简体、英文、日文Windows 7专业版和旗舰版Window 8专业版和旗舰版Window 10专业版和旗舰版Windows Server 2012专业版和旗舰版Windows Server 2008专业版和旗舰版Windows Server 2003 专业版和旗舰版Windows Xp sp3Windows Vista专业版和旗舰版注：支持32位和64位，不支持Home版。
目錄一、台达工业组态监控系统简介 (1)二、DIAView组态软件安装 (2)2.1 DIAView的安装配置要求 (2)2.2 安装.Net Framework (2)2.3 安装DIAView (5)2.4 安装加密锁驱动程序 (9)2.5 安装OPC Server (11)2.6 卸载DIAView主程序及加密驱动 (14)2.7 安装SQL Server数据库 (16)三、DIAView组态软件开发环境 (24)3.1 常用术语概念 (24)3.2 开发环境介绍 (27)3.2.1 开发环境组成框架 (27)3.2.2 新建工程 (30)3.2.3 管理工程 (33)3.2.4 图形界面开发窗口介绍 (39)3.3 快捷工具栏介绍 (39)3.4 菜单栏介绍 (40)3.4.1文件菜单 (40)3.4.2开始菜单 (43)3.4.3视图菜单 (45)3.5 右键菜单 (46)3.6 快捷键 (47)3.7 工具窗口介绍 (48)3.8 工程窗口介绍 (49)3.9 对象窗口介绍 (50)3.10 属性窗口介绍 (51)3.11 动画窗口介绍 (51)3.12 事件窗口介绍 (52)3.13 扩展属性窗口介绍 (53)四、工程开发基本步骤 (53)五、IO通信 (54)5.1 概述 (54)5.2 通道与设备 (55)5.3 驱动 (55)5.4 故障策略 (57)5.5 IO变量 (58)5.6 通信状态 (68)5.7 通信控制 (68)5.8 PLC (72)5.8.1 莫迪康 (72)5.8.1.1 Modbus Tcp (73)5.8.1.2 Modbus Serial RTU (74)5.8.1.3 Modbus Serial ASCII (74)5.8.2 欧姆龙 (75)5.8.2.1 FINS TCP (75)5.8.2.2 FINS ASCII (80)5.8.2.3 HostLink ASCII (83)5.8.3 台达 (85)5.8.3.1 Delta AS300 TCP (87)5.8.3.2 Delta AS300 RTU & ASCII (87)5.8.3.3 AH Modbus TCP (87)5.8.3.4 AH Modbus Serial RTU & ASCII (87)5.8.3.5 DVP Modbus TCP (87)5.8.3.6 DVP Modbus Serial RTU & ASCII (90)5.8.3.7 DIALink (94)5.8.3.8 DIALinkCNC (98)5.8.4三菱 (101)5.8.4.1 Mitsubishi FX Serial (101)5.8.4.2 Mitsubishi ProFX Serial (106)5.8.4.3 Mitsubishi Q Serial (110)5.8.4.4 Mitsubishi Q EnterNet (114)5.8.4.5 Mitsubishi FX EnterNet (118)5.8.5 西门子 (122)5.8.5.1 S7300 TCP (122)5.8.5.2 S71200 TCP (125)5.8.5.3 S7300 MPI (130)5.8.5.4 S7200 TCP (135)5.8.5.5 S7200 PPI (139)5.8.5.6 S7200 Smart TCP (144)5.8.6 台达电表 (147)5.8.6.1 DPM-C530 Serial (147)5.8.6.2 DPM-C530 Enternet (150)5.8.7 罗克韦尔 (153)5.8.7.1 Rockwell Controllogix Enternet (153)5.9 OPC (156)5.9.1 OPC (156)5.9.2 OPCUA (161)5.10 模拟设备 (168)5.10.1 模拟设备 (168)六、变量词典 (172)6.1 概述 (172)6.2 变量组 (172)6.3 变量 (174)6.4 变量引用浏览 (176)6.5 变量替换 (178)6.5 变量统计 (181)6.7 变量浏览器 (182)6.8 表达式 (184)七、图形界面开发 (187)7.1 概述 (187)7.2 窗口 (187)7.2.1 新建窗口 (187)7.2.2 窗口操作 (188)7.2.3 新建窗口组 (192)7.2.4窗口组操作 (193)7.3 窗口基本属性 (195)7.4 图形通用属性 (196)7.5 基本图形的属性与绘制 (197)7.5.1 直线的绘制 (197)7.5.2 矩形的绘制 (198)7.5.3 圆角矩形的绘制 (199)7.5.4 椭圆的绘制 (200)7.5.5 折线的绘制 (200)7.5.6 多边形的绘制 (201)7.5.7 贝塞尔曲线的绘制 (203)7.5.8 闭合曲线的绘制 (204)7.5.9 弧线的绘制 (205)7.5.10 弓形的绘制 (206)7.5.11 扇形的绘制 (207)7.5.12 管道的绘制 (209)7.5.13 文本的绘制 (210)7.6 窗口控件的属性与绘制 (211)7.6.1 按钮的绘制 (211)7.6.2 复选框的绘制 (212)7.6.3 组合框的绘制 (213)7.6.4 标签的绘制 (215)7.6.5 文本框的绘制 (216)7.6.6 密码框的绘制 (217)7.6.7 时间日历的绘制 (218)7.6.8 日期的绘制 (219)7.6.9 月历的绘制 (220)7.6.10 图像的绘制 (221)7.6.11 GIF图像的绘制 (222)7.6.12 数码管 (223)7.6.13 弧形标尺 (224)7.7 扩展控件的属性与绘制 (226)7.7.1 实时曲线的绘制 (226)7.7.2 历史曲线的绘制 (231)7.7.3 XY曲线的绘制 (237)7.7.4 自定义曲线的绘制 (246)7.7.5 饼图的绘制 (250)7.7.6 饼图3D的绘制 (253)7.7.7 柱状图的绘制 (255)7.7.8 历史柱状图的绘制 (260)7.7.9 记录框的绘制 (266)7.7.10 报警窗的绘制 (268)7.7.11 报表概述 (274)7.7.11.1 报表模板设计 (274)7.7.11.2 报表绘制 (280)7.7.12 配方浏览器的绘制 (282)7.7.13 标尺的绘制 (287)7.7.14 仪表板的绘制 (289)7.7.15 Web浏览器的绘制 (291)7.8 图形操作 (292)7.8.1 概述 (292)7.8.2 旋转 (293)7.8.3 拉伸 (294)7.8.4 对齐 (295)7.8.5 层次 (299)7.8.6 尺寸 (301)7.8.7 组合 (303)7.8.8 扭曲 (304)7.8.9 缩放 (305)7.8.10 偏移 (307)7.9 组合图形扩展属性 (309)八、图库 (311)8.1 概述 (311)8.2 图形库的使用 (312)8.3 图形库的扩充 (314)8.4 图形库导出为图片 (315)九、动画 (316)9.1 概述 (316)9.2 旋转动画 (316)9.3 外观动画 (328)9.4 填充动画 (332)9.5 缩放动画 (339)9.6 移动动画 (347)9.7 可见性动画 (354)9.8 流动动画 (360)9.9 数值显示动画 (366)9.10 倾斜动画 (378)9.11 文本动画 (385)十、事件 (388)10.1 概述 (388)10.2 左键事件 (388)10.3 右键事件 (391)10.4 鼠标事件 (394)10.5 窗体事件 (397)10.6 滑动输入事件 (401)10.7 值输入事件 (403)10.8 旋转输入事件 (413)10.9 画面程序事件 (416)10.10 控件事件 (419)十一、报警 (422)11.1 概述 (422)11.2 报警组 (422)11.3 报警变量 (425)11.4 报警窗 (431)11.5 配置 (431)十二、用户权限 (444)12.1 概述 (444)12.2 安全区 (444)12.3 用户 (446)十三、操作变量 (451)十四、历史变量 (453)14.1 概述 (453)14.2 设置变量记录(兼容) (453)14.3 设置变量记录 (458)14.4 查看变量记录 (462)14.5 设置变量群组记录 (465)十五、配方 (467)15.1 概述 (467)15.2 配方的配置 (468)15.3 配方浏览器 (469)十六、用户程序 (472)16.1 概述 (472)16.2 条件程序 (473)16.3 时间程序 (475)16.4 全局函数 (478)16.4.1 概述 (478)16.4.2 设置全局函数 (478)16.4.3 函数添加与使用 (483)16.4.4 函数引用浏览与导入导出 (486)十七、数据库访问 (487)17.1 概述 (487)17.2 数据库访问配置 (488)17.3 数据库访问 (490)十八、全球化 (491)18.1 概述 (491)18.2 多语言配置 (492)18.3 多语言引用浏览 (493)18.4 字符串 (494)18.5 图片 (500)18.6 声音 (506)18.7 系统多语言 (507)18.8 运行时切换语言 (508)十九、工程配置 (509)19.1 概述 (509)19.2 工程配置 (509)二十、脚本 (512)20.1 概述 (512)20.2 脚本编辑器功能介绍 (513)20.3 脚本语法与函数 (520)20.3.1 画面 (520)20.3.1.1 基本图形 (520)20.3.1.2 窗口控件 (588)20.3.1.3 扩展控件 (669)20.3.1.4 命令 (860)20.3.2 IO通信 (870)20.3.3 变量 (892)20.3.4 报表 (921)20.3.5 报警 (928)20.3.6 用户及权限 (954)20.3.7 历史变量 (963)20.3.8 后台脚本 (970)20.3.9 配方 (980)20.3.10 数据库访问 (993)20.3.11 颜色 (1012)20.3.12 全球化 (1016)二十一、DIAView组态软件运行环境 (1018)21.1 概述 (1018)21.2 运行环境介绍 (1019)一、台达工业组态监控系统简介1．背景随着工业及社会经济的发展，以计算机、高速网络为基础的信息技术日趋成熟与先进，应用范围涉及工业制造、进出口贸易、交通、电力、石油、化工、冶金以及人们日常生活、文化娱乐等方方面面，信息技术也逐步向自动化、智慧化发展，推进生产力的革命及人们生活水平的提高。
组态知识应用操作指导书1硬件组态1.1 创建系统（创建工作平台）方法一：由双击快捷键，进入以下画面。
方法二：由开始/所有应用程序/Triconex/TriStation 1131 进入。
进入以下画面，按File/New Project按钮。
选择你要创建的系统，按OK按钮。
给出文件路径，起文件名，按保存按钮。
1.2项目命名原则:1.2.1 Tristation 1131项目名称文件的命名（project name）---如何建立工程项目文件名（T/C）--(N/T)----(XYZ)---(ABCD)T-----美元合同C-----人民币合同N-----tricon控制系统T------trident控制系统XYZ---表明由本公司工程部和售后服务部亲手做的项目，以主机架为单位。
ABCD---表明合同部每年管理的项目号，A为年，BCD为该年的项目号。
1.2.2 位号命名约定：I/O符号说明：w—未被标定的模拟量输入（DINT）a---定标模拟输入（REAL）v---未被标定的模拟量输出（DINT）y---定标模拟输出（REAL）d---数字量输入（BOOL）c---数字量输出（BOOL）t---温度输入（DINT）p---脉冲输入（REAL）1.2.3 内部信号符号说明：r---内部模拟量（REAL）i---内部模拟量（DINT）e---内部读写模拟量f---内部只读模拟量g---内部读写数字量（Read/Write）k---固定常数（Real/Bool）t---时间常数（TIME）m---报警信号（BOOL）n---连锁记忆位形成1131的数据库。
进入控制面板更换主处理器：双击现有的主处理器，弹出画面如下：按Replace MPs钮，弹出画面如下：选中3008，按OK。
出现画面如下：置换成功。
2.2 组态通讯卡2.2.1 将NCM4329卡件由C1移出，见下图，按Remove按钮。
如：安装在C1S7，则选中此槽位。
MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。

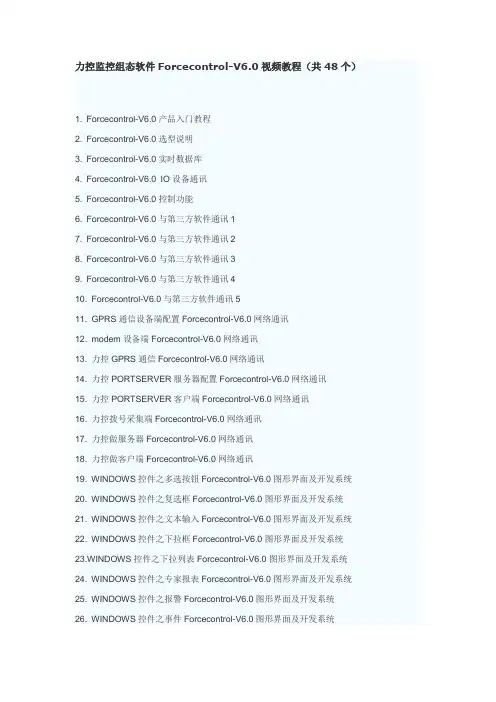

力控监控组态软件Forcecontrol-V6.0视频教程（共48个）1. Forcecontrol-V6.0产品入门教程2. Forcecontrol-V6.0选型说明3. Forcecontrol-V6.0实时数据库4. Forcecontrol-V6.0 IO设备通讯5. Forcecontrol-V6.0控制功能6. Forcecontrol-V6.0与第三方软件通讯17. Forcecontrol-V6.0与第三方软件通讯28. Forcecontrol-V6.0与第三方软件通讯39. Forcecontrol-V6.0与第三方软件通讯410. Forcecontrol-V6.0与第三方软件通讯511. GPRS通信设备端配置Forcecontrol-V6.0网络通讯12. modem设备端Forcecontrol-V6.0网络通讯13. 力控GPRS通信Forcecontrol-V6.0网络通讯14. 力控PORTSERVER服务器配置Forcecontrol-V6.0网络通讯15. 力控PORTSERVER客户端Forcecontrol-V6.0网络通讯16. 力控拨号采集端Forcecontrol-V6.0网络通讯17. 力控做服务器Forcecontrol-V6.0网络通讯18. 力控做客户端Forcecontrol-V6.0网络通讯19. WINDOWS控件之多选按钮Forcecontrol-V6.0图形界面及开发系统20. WINDOWS控件之复选框Forcecontrol-V6.0图形界面及开发系统21. WINDOWS控件之文本输入Forcecontrol-V6.0图形界面及开发系统22. WINDOWS控件之下拉框Forcecontrol-V6.0图形界面及开发系统23.WINDOWS控件之下拉列表Forcecontrol-V6.0图形界面及开发系统24. WINDOWS控件之专家报表Forcecontrol-V6.0图形界面及开发系统25. WINDOWS控件之报警Forcecontrol-V6.0图形界面及开发系统26. WINDOWS控件之事件Forcecontrol-V6.0图形界面及开发系统27. 变量Forcecontrol-V6.0图形界面及开发系统28. 层和智能单元Forcecontrol-V6.0图形界面及开发系统29. 动画连接Forcecontrol-V6.0图形界面及开发系统30. XY曲线Forcecontrol-V6.0图形界面及开发系统31. 趋势曲线Forcecontrol-V6.0图形界面及开发系统32. 温控曲线Forcecontrol-V6.0图形界面及开发系统33. 复合组件(cad) Forcecontrol-V6.0图形界面及开发系统34. 复合组件(Flash播放器) Forcecontrol-V6.0图形界面及开发系统35. 复合组件(动画文件)_力控监控组态软件Forcecontrol-V6.0图形界面及开发系统36. 复合组件(多媒体播放器) Forcecontrol-V6.0图形界面及开发系统37. 复合组件(幻灯片) Forcecontrol-V6.0图形界面及开发系统38. 复合组件(浏览器) Forcecontrol-V6.0图形界面及开发系统39. 复合组件(日期和时间范围) Forcecontrol-V6.0图形界面及开发系统40. 复合组件(透镜精灵) Forcecontrol-V6.0图形界面及开发系统41. 复合组件(图片显示精灵) Forcecontrol-V6.0图形界面及开发系统42. 后台组件(E-mail控件) Forcecontrol-V6.0图形界面及开发系统43. 力控专家报表44. 后台组件(Modem语音拨号) Forcecontrol-V6.0图形界面及开发系统45. 后台组件(SQL语句) Forcecontrol-V6.0图形界面及开发系统46. 后台组件(报警统计) Forcecontrol-V6.0图形界面及开发系统47. 后台组件(定时器) Forcecontrol-V6.0图形界面及开发系统48.力控6.0实时数据库介绍。
组态软件使用说明一产品名称L ON T EK I/O系列模块连续控制组态软件二适用范围和用途1适用对象：由L ON T EK I/O系列模块组成的L ON W ORKS控制网络，包括AI、AO、DI、DO四种类型。
2用途：以图形和表格方式对I/O模块进行运行前组态参数设定。
三安装说明1安装环境需求1．1硬件需求处理器PII266以上内存64M以上硬盘需占用10M左右显卡支持256色以上需从CD-ROM安装。
1．2软件需求操作系统Win95/98预装图形软件Visio 5.0 Technical预装DDE服务器LonManager DDE Server v1.52安装步骤1）从资源管理器或运行对话框中启动安装光盘或软盘上安装目录下的SETUP.EXE安装程序。
启动结果如下图所示。
2）确定后进入下一对话框。
如下图。
3）单击开始安装按钮，安装开始。
首先提示设定程序组名，如下图所示。
4）单击继续按钮，显示安装进程如下图。
5）安装完毕，如下图所示。
四操作说明1软件启动方法一：在“开始/程序”菜单中选择，如下图所示。
方法二：在Windows“运行”窗口下输入可执行文件cnfgtool.exe的完整路径名（在软件安装时确定），确定即可。
如下图所示：方法三：在资源管理器中选择运行程序安装目录下的CNFGTOOL.EXE。
启动完毕后，软件主窗口如下图所示：2软件环境设置在安装后第一次启动完毕时，应该首先设置软件环境，即LonManager DDE Server 的安装路径。
操作步骤：1）选中“网络组态信息库”菜单中的“设置”菜单项；2）在“设置”对话框中输入LonManager DDE Server 的安装路径，确认即可。
3网络安装、网络安装信息库导入及网络设备信息库打开3．1 网络安装网络安装过程应由LonManager Profiler及LonManager LonMaker配合完成。
本软件的附件中提供了Lontek系列IO模块中的AI、AO、DI、DO四种模块的外部接口文件：lontekai.xif、lontekao.xif、lontekdi.xif、lontekdo.xif；附带的外部接口文件中还包括一个虚拟节点的外部接口文件vnode.xif。
