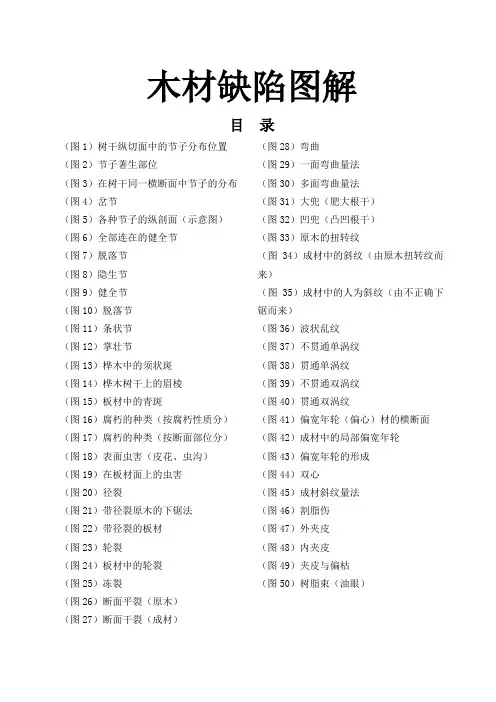

木材缺陷图解目录（图1）树干纵切面中的节子分布位置（图2）节子著生部位（图3）在树干同一横断面中节子的分布（图4）岔节（图5）各种节子的纵剖面（示意图）（图6）全部连在的健全节（图7）脱落节（图8）隐生节（图9）健全节（图10）脱落节（图11）条状节（图12）掌壮节（图13）桦木中的须状斑（图14）桦木树干上的眉棱（图15）板材中的青斑（图16）腐朽的种类（按腐朽性质分）（图17）腐朽的种类（按断面部位分）（图18）表面虫害（皮花、虫沟）（图19）在板材面上的虫害（图20）径裂（图21）带径裂原木的下锯法（图22）带径裂的板材（图23）轮裂（图24）板材中的轮裂（图25）冻裂（图26）断面平裂（原木）（图27）断面干裂（成材）（图28）弯曲（图29）一面弯曲量法（图30）多面弯曲量法（图31）大兜（肥大根干）（图32）凹兜（凸凹根干）（图33）原木的扭转纹（图34）成材中的斜纹（由原木扭转纹而来）（图35）成材中的人为斜纹（由不正确下锯而来）（图36）波状乱纹（图37）不贯通单涡纹（图38）贯通单涡纹（图39）不贯通双涡纹（图40）贯通双涡纹（图41）偏宽年轮（偏心）材的横断面（图42）成材中的局部偏宽年轮（图43）偏宽年轮的形成（图44）双心（图45）成材斜纹量法（图46）割脂伤（图47）外夹皮（图48）内夹皮（图49）夹皮与偏枯（图50）树脂束（油眼）——9 ——2 ——3 ——4 ——5 ——6 ——7 ——8 ——1 ——10 ——11（图1）树干纵切面中的节子分布位置1——3 活节4——5 枯死不久的死节 6——10 隐生较浅的节 11—— 隐生在树干极深部位的死节1 2 3（图2）节子著生部位1——内部节 2——隐生节 3——外部节12 3（图3）在树干同一横断面中 节子的分布 1、单生节 2、轮生节 3、花瓣形（十字状）节1 32岔节4（图4） 岔节1、树干上岔节生成的形状2、岔节部分的横截面3、板材中（径切面）岔节的形状4、板材中岔节的形状与下锯方向的关系（图5） 各种节子的纵剖面 （示意图）A 、外部活节（连生节）B 、内部活节（连在节）C 、外部死节（不连在节）D 、内部死节（不连生节）（图6） 全部连在的健全节 （节子年轮与木材的年轮组成一个整体） （图7） 脱落节 （注意节子与木材的年轮排列情况）（图8）隐生节（图9） 健全节 （图10） 脱落节 （图11） 条 状 节 （图12） 掌壮节（图13） 桦木中的须状斑 （图14） 桦木树干上的眉棱（图15） 板材中的青斑 1、原木青斑（原生青斑） 2、垫木青斑 3、落层青斑（后生青斑）1 321 2（图16）腐朽的种类（按腐朽性质分）1、粉状腐朽（红糖色）2、筛状腐朽（蚂蚁蛸）（图17）腐朽的种类（按断面部位分）1、内部（心材）腐朽2、外部（边材）腐朽3、边心材混合腐朽1 32（图18）表面虫害（皮花、虫沟）（图19）在板材面上的虫害（图20）径裂1——单径裂①平行的单径裂②不平行的单径裂2——折径裂①平行的折径裂②不平行的折径裂1 12 2（图21）带径裂原木的下锯法（图22）带径裂的板材（图23）轮裂1、全轮裂（环裂）2、部分轮裂（弧裂）1 2。
第1章木材缺陷本章介绍了木材缺陷的形成与分类，并重点讲述了木材的生长缺陷、构造缺陷、加工缺陷等主要缺陷，同时，简要介绍原木缺陷与锯材缺陷的检测方法及木材的自动检测技术。
1.1木材缺陷的概述1.1.1木材缺陷的定义Cote认为，从经济的观点，木材缺陷是指降低木材商品价值的形状；Brown 认为，木材缺陷是指降低木材商品价值的非正常的和不规则的部分。
1984《阔叶树材缺陷分类》中关于木材缺陷的定义是：凡呈现在木材上能降低其质量，影响其使用的各种缺点，均为木材缺陷。
1.1.2木材缺陷的形成及分类根据木材缺陷的形成过程，通常将木材缺陷分为生长缺陷、生物危害缺陷和加工缺陷三类。
1.2木材的主要缺陷1.2.1生长缺陷1.2.1.1节子（1）节子的定义及分类a.根据节子的质地及与周围木材的连生程度，将节子分为活节和死节。
b.根据节子的材质，将其分为健全节、腐朽节和漏节。
（2）节子的形成。
节子位于树木树干和树枝木质部内的树枝的基部。
（3）节子对木材材质的影响。
节子是对木材材质影响最大的缺陷。
a.在节子周围，木材纹理产生局部错乱，并且其颜色较深，破坏了木材外观的一致性b.节子的硬度很大，主轴方向与树干主轴方向呈较大夹角，在切削加工时易造成刀具的损伤。
c.由于节子的纹理和密度与木材不同，木材干燥时收缩方式与木材不同，造成节子附近的木材易产生裂纹，死节脱落，破坏了木材的完整性。
d.节子的存在，降低了木材的顺纹拉伸、顺纹压缩和弯曲强度，但可以提高横纹压缩和顺纹剪切强度。
1.2.1.2裂纹木材纤维和纤维之间的分离所形成的裂隙，称为裂纹或开裂。
树木生长过程产生的裂纹包括：轮裂、径列、霜害。
（1）轮裂：指沿着树木生长轮开裂而形成的裂纹。
存在于所有树种的木材之中。
（2）径裂：指从髓心沿着木射线，垂直于生长轮方向开裂而形成的裂纹。
存在于所有树种的木材之中。
（3）霜害：立木由于低温而产生的开裂。
包括：霜冻轮和冻裂。
1.2.1.3树干形状缺陷 树干形状缺陷是指树木在生长过程中，受外界环境影响而形成的不正常形状缺陷。
木材缺陷与检验加工指导书木材缺陷是指降低木材及其制品商品价值和使用价值的总称，是影响木材质量和等级的重要因素，也是木材检验的主要对象之一。
掌握木材缺陷的种类、形成原因及其对材质与产品的影响，对指导林木材质改良、木材及其产品质量检验和木材合理利用具有重要的意义。
7.1木材缺陷概述7.1.1 木材缺陷分类我国国家标准将呈现在木材上能降低其质量、影响其使用的各种缺点均定为木材缺陷。
根据GB/T155-1995《原木缺陷》和GB/T4823-1995《锯材缺陷》规定，木材缺陷共分10大类，若干分类、种类和细类，如表7-1。
7.1.2 木材缺陷形成的原因产生木材缺陷的原因很多，归纳起来，可分为以下几点：7.1.2.1 生理原因即树木在生长过程中产生的缺陷，此类缺陷只可适量控制，不可完全避免，如节子、树干形状缺陷、木材构造缺陷等。
7.1.2.2病理原因在生长过程中或伐倒后受到生物因子如菌类、虫类等危害而形成的缺陷，是后天性的，保护措施适当则可减缓甚至避免发生，如变色、腐朽、虫眼、裂纹、伤疤等。
7.1.2.3人为原因由生产、加工技术不良或经营管理不善而造成的缺陷，这类缺陷也是后天性的，可减轻或避免，如机械损伤、加工缺陷等。
此外，一种缺陷的形成往往不是单一的原因，而是多因子相互作用的结果，如木材开裂和翘曲，既有生理原因造成的缺陷，又有加工保管的不当造成的，生产中须视具体情况采取相应措施。
7.1.3 缺陷对木材及加工利用的影响任何一种木材缺陷对木材产品等级都有一定的影响，如使木材失去完整性，增大不均匀性，减弱耐久性，减少使用年限，降低甚至失去原有强度，加工中影响木材的经济出材率，降低锯材质量，提高生产成本，但合理利用则可大大降低木材缺陷带来的负面影响，有时还可提高木材的利用和经济价值。
7.2 木材的主要缺陷及其检量7.2.1节子7.2.1.1定义树干内部活枝条或枯死枝条的基部，在用材中称为节子，是树木生长的正常生理现象，但在木材利用上被认为是一种主要缺陷。
