第9章木材缺陷
d 应压木细胞壁次生壁外层（S1）和中层（S2）的厚度比正 常材的大，没有次生壁内层（S3）。
e应压木管胞细胞壁的微纤丝倾角比正常材的大，次生壁中
层（S2）的纤维角比正常材大450甚至500。 f 应压木的木质素含量平均比正常材高9%，纤维素含量降低 10%，半纤维素含量增加7.8%。 g 应压木的密度与正常材的密度之比约为4∶3。
关于木材缺陷的定义，目前有以下几种观点： 从经济的观点，木材缺陷是指降低木材商品价值的性状； 木材缺陷是指木材适应于某一特殊用途的质量缺损或偏离； 木材缺陷是指降低木材商品价值的非正常的和不规则的部分。 任何树种的木材都可能存在缺陷，它存在于健全树木的 木材中，但与健全树木木材的材质有差异。 木材中缺陷的种类和数量因树木的遗传因子、立地条件、 生长环境、储存和加工条件等各种因素不同而可能有较大差 别。
轮裂是在树木生长过程中形成 的，但在树木被伐倒后干燥过程中， 会继续扩展； 轮裂在原木断面上多见于大头 的截面，呈弧形裂纹或环形裂纹， 在成材断面上呈月牙形裂纹。
（2）径裂 径裂－指从髓心沿着木射线， 垂直于生长轮方向开裂而形成的 裂纹。 径裂分为单径裂和星裂 单径裂－通过髓心只有一条裂纹的称为单径裂。 星裂－沿着髓心辐射出多条裂纹的称为星裂或辐射状径裂。 径裂是在树木生长过程中形成的 裂纹，树木采伐后可以见到。
压缩破坏
9.2.1.5 损伤 树木在生长过程中受到机械损伤、火烧、鸟害、兽害而形 成的伤痕称为损伤或伤疤。包括：外伤、夹皮、偏枯、树 包、风折木及树脂漏等。
(1)外伤－指树木受到刀、斧、锯等工具而产生的伤 痕。外伤包括立木外伤和木材外伤两类。
(2)夹皮－指立木的局部受到伤害后（如鸟类啄食、昆虫侵 蚀），形成层死亡而停止分生活动，但周围的组织仍继续 生长，将受伤部分全部或局部包入树干中形成的缺陷。
e应压木管胞细胞壁的微纤丝倾角比正常材的大，次生壁中
层（S2）的纤维角比正常材大450甚至500。 f 应压木的木质素含量平均比正常材高9%，纤维素含量降低 10%，半纤维素含量增加7.8%。 g 应压木的密度与正常材的密度之比约为4∶3。
关于木材缺陷的定义，目前有以下几种观点： 从经济的观点，木材缺陷是指降低木材商品价值的性状； 木材缺陷是指木材适应于某一特殊用途的质量缺损或偏离； 木材缺陷是指降低木材商品价值的非正常的和不规则的部分。 任何树种的木材都可能存在缺陷，它存在于健全树木的 木材中，但与健全树木木材的材质有差异。 木材中缺陷的种类和数量因树木的遗传因子、立地条件、 生长环境、储存和加工条件等各种因素不同而可能有较大差 别。
轮裂是在树木生长过程中形成 的，但在树木被伐倒后干燥过程中， 会继续扩展； 轮裂在原木断面上多见于大头 的截面，呈弧形裂纹或环形裂纹， 在成材断面上呈月牙形裂纹。
（2）径裂 径裂－指从髓心沿着木射线， 垂直于生长轮方向开裂而形成的 裂纹。 径裂分为单径裂和星裂 单径裂－通过髓心只有一条裂纹的称为单径裂。 星裂－沿着髓心辐射出多条裂纹的称为星裂或辐射状径裂。 径裂是在树木生长过程中形成的 裂纹，树木采伐后可以见到。
压缩破坏
9.2.1.5 损伤 树木在生长过程中受到机械损伤、火烧、鸟害、兽害而形 成的伤痕称为损伤或伤疤。包括：外伤、夹皮、偏枯、树 包、风折木及树脂漏等。
(1)外伤－指树木受到刀、斧、锯等工具而产生的伤 痕。外伤包括立木外伤和木材外伤两类。
(2)夹皮－指立木的局部受到伤害后（如鸟类啄食、昆虫侵 蚀），形成层死亡而停止分生活动，但周围的组织仍继续 生长，将受伤部分全部或局部包入树干中形成的缺陷。
木材缺陷种类图片共79页文档
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
木材缺陷种类图片
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从何源泉吸 收都不可耻。——阿卜·日·法拉兹
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
木材缺陷种类图片
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从何源泉吸 收都不可耻。——阿卜·日·法拉兹

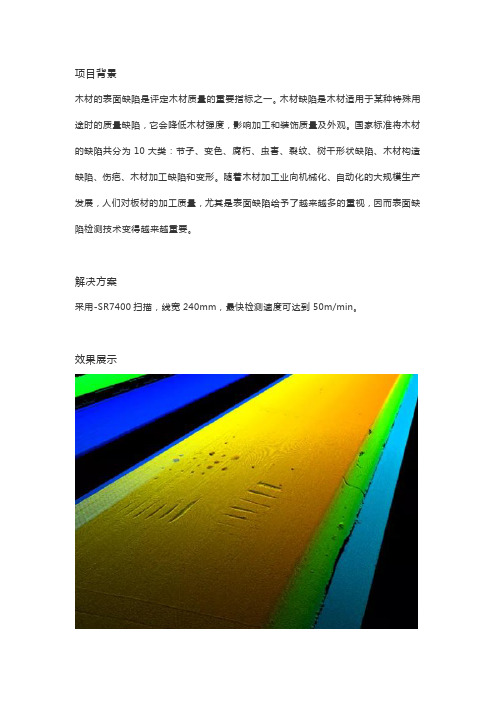

方法案例丨当木材遇到3D视觉
项目背景
木材的表面缺陷是评定木材质量的重要指标之一。
木材缺陷是木材适用于某种特殊用途时的质量缺陷，它会降低木材强度，影响加工和装饰质量及外观。
国家标准将木材的缺陷共分为10大类：节子、变色、腐朽、虫害、裂纹、树干形状缺陷、木材构造缺陷、伤疤、木材加工缺陷和变形。
随着木材加工业向机械化、自动化的大规模生产发展，人们对板材的加工质量，尤其是表面缺陷给予了越来越多的重视，因而表面缺陷检测技术变得越来越重要。
解决方案
采用-SR7400扫描，线宽240mm，最快检测速度可达到50m/min。
效果展示
划痕检测-表面有不同深度的划伤
木材划痕实物图
粗糙度检测-表面有不同程度的伤疤、凹坑
注：以上效果均为我司实际检测效果。
项目总结
采用图像处理检测木材缺陷，实时速度快，不破坏木材，节省材料资源。
解决了木材缺陷人工识别判定误差大、难以实现双面识别的问题，给木材工业带来巨大的经济效益。

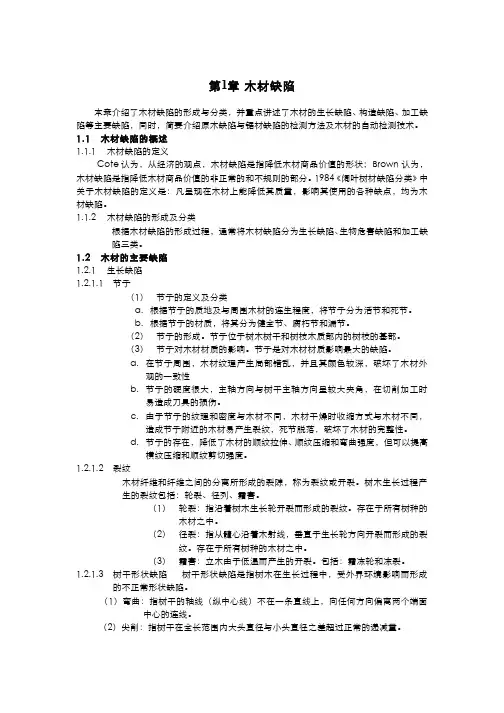

木材学(10.3.5)--木材缺陷
第1章木材缺陷本章介绍了木材缺陷的形成与分类，并重点讲述了木材的生长缺陷、构造缺陷、加工缺陷等主要缺陷，同时，简要介绍原木缺陷与锯材缺陷的检测方法及木材的自动检测技术。
1.1木材缺陷的概述1.1.1木材缺陷的定义Cote认为，从经济的观点，木材缺陷是指降低木材商品价值的形状；Brown 认为，木材缺陷是指降低木材商品价值的非正常的和不规则的部分。
1984《阔叶树材缺陷分类》中关于木材缺陷的定义是：凡呈现在木材上能降低其质量，影响其使用的各种缺点，均为木材缺陷。
1.1.2木材缺陷的形成及分类根据木材缺陷的形成过程，通常将木材缺陷分为生长缺陷、生物危害缺陷和加工缺陷三类。
1.2木材的主要缺陷1.2.1生长缺陷1.2.1.1节子（1）节子的定义及分类a.根据节子的质地及与周围木材的连生程度，将节子分为活节和死节。
b.根据节子的材质，将其分为健全节、腐朽节和漏节。
（2）节子的形成。
节子位于树木树干和树枝木质部内的树枝的基部。
（3）节子对木材材质的影响。
节子是对木材材质影响最大的缺陷。
a.在节子周围，木材纹理产生局部错乱，并且其颜色较深，破坏了木材外观的一致性b.节子的硬度很大，主轴方向与树干主轴方向呈较大夹角，在切削加工时易造成刀具的损伤。
c.由于节子的纹理和密度与木材不同，木材干燥时收缩方式与木材不同，造成节子附近的木材易产生裂纹，死节脱落，破坏了木材的完整性。
d.节子的存在，降低了木材的顺纹拉伸、顺纹压缩和弯曲强度，但可以提高横纹压缩和顺纹剪切强度。
1.2.1.2裂纹木材纤维和纤维之间的分离所形成的裂隙，称为裂纹或开裂。
树木生长过程产生的裂纹包括：轮裂、径列、霜害。
（1）轮裂：指沿着树木生长轮开裂而形成的裂纹。
存在于所有树种的木材之中。
（2）径裂：指从髓心沿着木射线，垂直于生长轮方向开裂而形成的裂纹。
存在于所有树种的木材之中。
（3）霜害：立木由于低温而产生的开裂。
包括：霜冻轮和冻裂。
1.2.1.3树干形状缺陷 树干形状缺陷是指树木在生长过程中，受外界环境影响而形成的不正常形状缺陷。
木材学(10.3.2)--木材缺陷
第十章 木材缺陷木材缺陷：用肉眼可以看到的影响木材质量和使用价值或降低强度、耐久性的各种缺点。
木材缺陷的分类：生长缺陷，由树木的遗传因子、立地条件和生长环境等综合因素造成的；生物危害缺陷，由于生物(真菌、细菌、昆虫和海洋动物等）对活立木、伐倒木或成材的危害而产生的缺陷；加工缺陷，木材加工、干燥不当所产生的缺陷。
节子：在树干（或主枝木材）包含的枝条部分称为节子。
节子破坏了木材正常的均匀性和完整性，形成木材纹理与弯曲年轮，以致于影响木材的力学性质；节子影响木材的强度；节子影响木材的加工性能；节子含树脂较多，制作木制品时，难以油漆，当温度升高时松脂容易渗出表面，沾污衣物。
应力木：指倾斜或弯曲树干和树枝上下侧的木材，在树干断面上如果髓心偏向一侧，偏心部分的年轮特别宽，它在解剖构造和材性上与正常材有显著的差异，这部分木材称之为应力木。
针叶树材的应力木称为应压木，阔叶树材的应力木称为应拉木。
生长缺陷：因树木生长过程中形成的缺陷，是存在于活立木木材中的缺点。
它是由树木的遗传因子、立地条件和生长环境等综合因素造成的。
生物危害缺陷。
由于生物(真菌、细菌、昆虫和海洋动物等）对活立木、伐倒木或成材的危害而产生的缺陷。
加工缺陷：木材加工、干燥不当所产生的缺陷。
节子：在树干（或主枝木材）包含的枝条部分称为节子。
活节：由树木的活枝条构成，节子与周围木材紧密连 生，质地坚硬。
分布在树干的上部,主要在树冠一带和靠近树冠下部的地方。
死节：由树木的枯死枝条所形成，节子与周围木材局部或全部脱离，质地坚硬或松软。
腐朽节：节子本身已腐朽，但并未透入树干内部，节子周围材质仍完好。
漏节：节子本身已经腐朽，而且深入树干内部，引起木材内部腐朽。
散生节：指树干上分散生长的节子，在针叶材和阔叶材上都很常见。
轮生节：围绕树干成轮状排列的节子,常见于针叶材。
裂纹：木材纤维之间分离形成的裂隙，称为裂纹或开裂。
轮裂：沿生长轮走向而开裂的裂纹，见于所有树种，尤其是东北产的榆木。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
木材缺陷图解
目录
（图1）树干纵切面中的节子分布位置（图2）节子著生部位
（图3）在树干同一横断面中节子的分布（图4）岔节
（图5）各种节子的纵剖面（示意图）（图6）全部连在的健全节
（图7）脱落节
（图8）隐生节
（图9）健全节
（图10）脱落节
（图11）条状节
（图12）掌壮节
（图13）桦木中的须状斑
（图14）桦木树干上的眉棱
（图15）板材中的青斑
（图16）腐朽的种类（按腐朽性质分）（图17）腐朽的种类（按断面部位分）（图18）表面虫害（皮花、虫沟）
（图19）在板材面上的虫害
（图20）径裂
（图21）带径裂原木的下锯法
（图22）带径裂的板材
（图23）轮裂
（图24）板材中的轮裂
（图25）冻裂
（图26）断面平裂（原木）
（图27）断面干裂（成材）（图28）弯曲
（图29）一面弯曲量法
（图30）多面弯曲量法
（图31）大兜（肥大根干）
（图32）凹兜（凸凹根干）
（图33）原木的扭转纹
（图34）成材中的斜纹（由原木扭转纹而来）
（图35）成材中的人为斜纹（由不正确下锯而来）
（图36）波状乱纹
（图37）不贯通单涡纹
（图38）贯通单涡纹
（图39）不贯通双涡纹
（图40）贯通双涡纹
（图41）偏宽年轮（偏心）材的横断面（图42）成材中的局部偏宽年轮
（图43）偏宽年轮的形成
（图44）双心
（图45）成材斜纹量法
（图46）割脂伤
（图47）外夹皮
（图48）内夹皮
（图49）夹皮与偏枯
（图50）树脂束（油眼）
——9 ——2 ——3 ——4 ——5 ——6 ——7 ——8 ——1 ——10 ——11
（图1）树干纵切面中的
节子分布位置
1——3 活节
4——5 枯死不久的死节 6——10 隐生较浅的节 11—— 隐生在树干极深
部位的死节
1 2 3
（图2）节子著生部位
1——内部节 2——隐生节 3——外部节
1
2 3
（图3）在树干同一横断面中 节子的分布 1、单生节 2、轮生节 3、花瓣形（十字状）节
1 3
2
岔节
4
（图4） 岔节
1、树干上岔节生成的形状
2、岔节部分的横截面
3、板材中（径切面）岔节的形状
4、板材中岔节的形状与下锯方向的关系
（图5） 各种节子的纵剖面 （示意图）
A 、外部活节（连生节）
B 、内部活节（连在节）
C 、外部死节（不连在节）
D 、内部死节（不连生节）
（图6） 全部连在的
健全节 （节子年轮与木材的年轮组成一个整体） （图7） 脱落节 （注意节子与木材的年轮排列情况）
（图8）
隐生节
（图9） 健全节 （图10） 脱落节 （图11） 条 状 节 （图12） 掌壮节
（图13） 桦木中的须状斑 （图14） 桦木树干上的眉棱
（图15） 板材中的青斑 1、原木青斑（原生青斑） 2、垫木青斑 3、落层青斑（后生青斑）
1 3
2
1 2
（图16）腐朽的种类（按腐朽性质分）
1、粉状腐朽（红糖色）
2、筛状腐朽（蚂蚁蛸）
（图17）腐朽的种类（按断面部位分）
1、内部（心材）腐朽
2、外部（边材）腐朽
3、边心材混合腐朽
1 3
2
（图18）表面虫害（皮花、虫沟）
（图19）在板材面上的虫害
（图20）径裂
1——单径裂
①平行的单径裂②不平行的单径裂
2——折径裂
①平行的折径裂②不平行的折径裂
1 1
2 2
（图21）带径裂原木的下锯法（图22）带径裂的板材
（图23）轮裂
1、全轮裂（环裂）
2、部分轮裂（弧裂）1 2。
