木材缺陷--种类图片.共79页文档

木材缺陷图解目录（图1）树干纵切面中的节子分布位置（图2）节子著生部位（图3）在树干同一横断面中节子的分布（图4）岔节（图5）各种节子的纵剖面（示意图）（图6）全部连在的健全节（图7）脱落节（图8）隐生节（图9）健全节（图10）脱落节（图11）条状节（图12）掌壮节（图13）桦木中的须状斑（图14）桦木树干上的眉棱（图15）板材中的青斑（图16）腐朽的种类（按腐朽性质分）（图17）腐朽的种类（按断面部位分）（图18）表面虫害（皮花、虫沟）（图19）在板材面上的虫害（图20）径裂（图21）带径裂原木的下锯法（图22）带径裂的板材（图23）轮裂（图24）板材中的轮裂（图25）冻裂（图26）断面平裂（原木）（图27）断面干裂（成材）（图28）弯曲（图29）一面弯曲量法（图30）多面弯曲量法（图31）大兜（肥大根干）（图32）凹兜（凸凹根干）（图33）原木的扭转纹（图34）成材中的斜纹（由原木扭转纹而来）（图35）成材中的人为斜纹（由不正确下锯而来）（图36）波状乱纹（图37）不贯通单涡纹（图38）贯通单涡纹（图39）不贯通双涡纹（图40）贯通双涡纹（图41）偏宽年轮（偏心）材的横断面（图42）成材中的局部偏宽年轮（图43）偏宽年轮的形成（图44）双心（图45）成材斜纹量法（图46）割脂伤（图47）外夹皮（图48）内夹皮（图49）夹皮与偏枯（图50）树脂束（油眼）——9 ——2 ——3 ——4 ——5 ——6 ——7 ——8 ——1 ——10 ——11（图1）树干纵切面中的节子分布位置1——3 活节4——5 枯死不久的死节 6——10 隐生较浅的节 11—— 隐生在树干极深部位的死节1 2 3（图2）节子著生部位1——内部节 2——隐生节 3——外部节12 3（图3）在树干同一横断面中 节子的分布 1、单生节 2、轮生节 3、花瓣形（十字状）节1 32岔节4（图4） 岔节1、树干上岔节生成的形状2、岔节部分的横截面3、板材中（径切面）岔节的形状4、板材中岔节的形状与下锯方向的关系（图5） 各种节子的纵剖面 （示意图）A 、外部活节（连生节）B 、内部活节（连在节）C 、外部死节（不连在节）D 、内部死节（不连生节）（图6） 全部连在的健全节 （节子年轮与木材的年轮组成一个整体） （图7） 脱落节 （注意节子与木材的年轮排列情况）（图8）隐生节（图9） 健全节 （图10） 脱落节 （图11） 条 状 节 （图12） 掌壮节（图13） 桦木中的须状斑 （图14） 桦木树干上的眉棱（图15） 板材中的青斑 1、原木青斑（原生青斑） 2、垫木青斑 3、落层青斑（后生青斑）1 321 2（图16）腐朽的种类（按腐朽性质分）1、粉状腐朽（红糖色）2、筛状腐朽（蚂蚁蛸）（图17）腐朽的种类（按断面部位分）1、内部（心材）腐朽2、外部（边材）腐朽3、边心材混合腐朽1 32（图18）表面虫害（皮花、虫沟）（图19）在板材面上的虫害（图20）径裂1——单径裂①平行的单径裂②不平行的单径裂2——折径裂①平行的折径裂②不平行的折径裂1 12 2（图21）带径裂原木的下锯法（图22）带径裂的板材（图23）轮裂1、全轮裂（环裂）2、部分轮裂（弧裂）1 2。

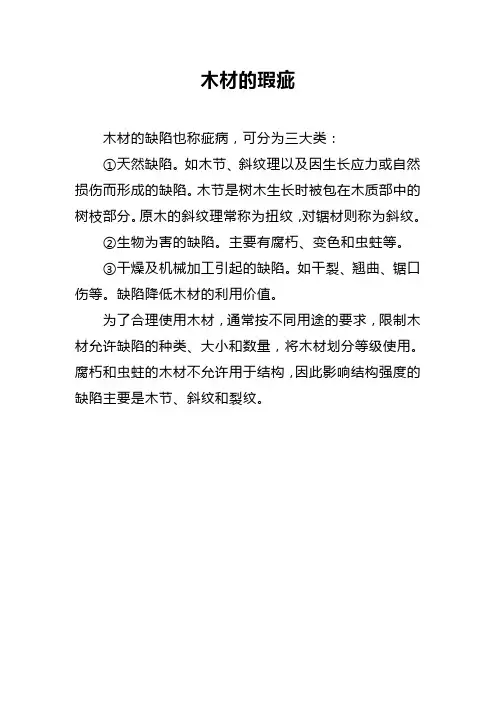

木材的瑕疵
木材的缺陷也称疵病，可分为三大类：
①天然缺陷。

如木节、斜纹理以及因生长应力或自然损伤而形成的缺陷。

木节是树木生长时被包在木质部中的树枝部分。

原木的斜纹理常称为扭纹，对锯材则称为斜纹。

②生物为害的缺陷。

主要有腐朽、变色和虫蛀等。

③干燥及机械加工引起的缺陷。

如干裂、翘曲、锯口伤等。

缺陷降低木材的利用价值。

为了合理使用木材，通常按不同用途的要求，限制木材允许缺陷的种类、大小和数量，将木材划分等级使用。

腐朽和虫蛀的木材不允许用于结构，因此影响结构强度的缺陷主要是木节、斜纹和裂纹。

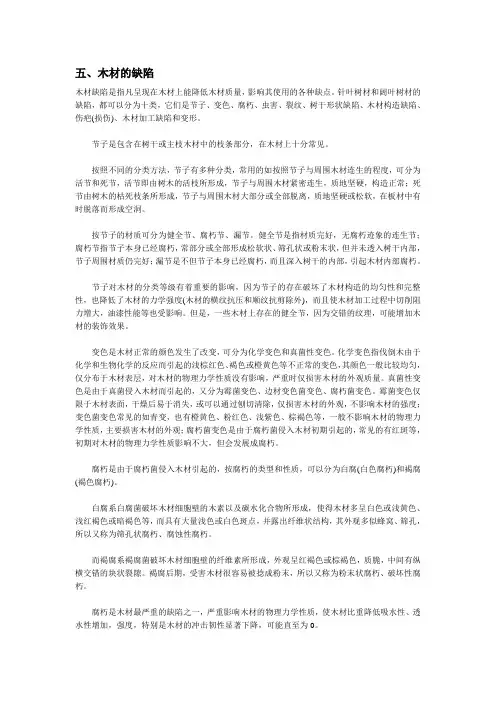

五、木材的缺陷木材缺陷是指凡呈现在木材上能降低木材质量，影响其使用的各种缺点。

针叶树材和阔叶树材的缺陷，都可以分为十类，它们是节子、变色、腐朽、虫害、裂纹、树干形状缺陷、木材构造缺陷、伤疤(损伤)、木材加工缺陷和变形。

节子是包含在树干或主枝木材中的枝条部分，在木材上十分常见。

按照不同的分类方法，节子有多种分类，常用的如按照节子与周围木材连生的程度，可分为活节和死节，活节即由树木的活枝所形成，节子与周围木材紧密连生，质地坚硬，构造正常；死节由树木的枯死枝条所形成，节子与周围木材大部分或全部脱离，质地坚硬或松软，在板材中有时脱落而形成空洞。

按节子的材质可分为健全节、腐朽节、漏节。

健全节是指材质完好，无腐朽迹象的连生节；腐朽节指节子本身已经腐朽，常部分或全部形成松软状、筛孔状或粉末状，但并未透入树干内部，节子周围材质仍完好；漏节是不但节子本身已经腐朽，而且深入树干的内部，引起木材内部腐朽。

节子对木材的分类等级有着重要的影响，因为节子的存在破坏了木材构造的均匀性和完整性，也降低了木材的力学强度(木材的横纹抗压和顺纹抗剪除外)，而且使木材加工过程中切削阻力增大，油漆性能等也受影响。

但是，一些木材上存在的健全节，因为交错的纹理，可能增加木材的装饰效果。

变色是木材正常的颜色发生了改变，可分为化学变色和真菌性变色。

化学变色指伐倒木由于化学和生物化学的反应而引起的浅棕红色、褐色或橙黄色等不正常的变色，其颜色一般比较均匀，仅分布于木材表层，对木材的物理力学性质没有影响，严重时仅损害木材的外观质量。

真菌性变色是由于真菌侵入木材而引起的，又分为霉菌变色、边材变色菌变色、腐朽菌变色。

霉菌变色仅限于木材表面，干燥后易于消失，或可以通过刨切清除，仅损害木材的外观，不影响木材的强度；变色菌变色常见的如青变，也有橙黄色、粉红色、浅紫色、棕褐色等，一般不影响木材的物理力学性质，主要损害木材的外观；腐朽菌变色是由于腐朽菌侵入木材初期引起的，常见的有红斑等，初期对木材的物理力学性质影响不大，但会发展成腐朽。

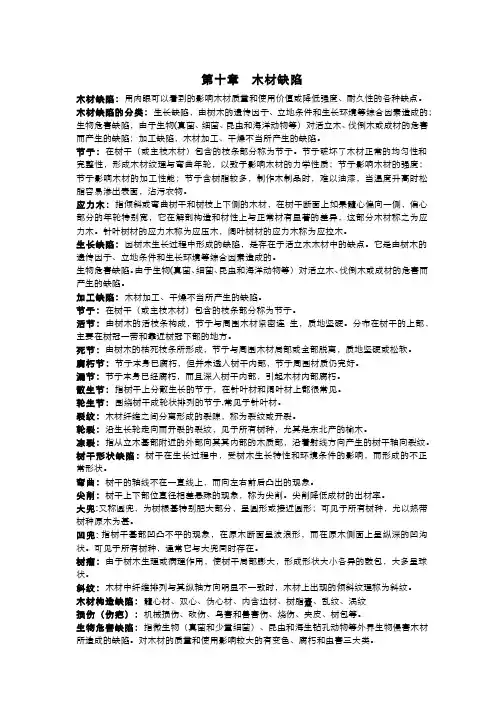

第十章 木材缺陷木材缺陷：用肉眼可以看到的影响木材质量和使用价值或降低强度、耐久性的各种缺点。

木材缺陷的分类：生长缺陷，由树木的遗传因子、立地条件和生长环境等综合因素造成的；生物危害缺陷，由于生物(真菌、细菌、昆虫和海洋动物等）对活立木、伐倒木或成材的危害而产生的缺陷；加工缺陷，木材加工、干燥不当所产生的缺陷。

节子：在树干（或主枝木材）包含的枝条部分称为节子。

节子破坏了木材正常的均匀性和完整性，形成木材纹理与弯曲年轮，以致于影响木材的力学性质；节子影响木材的强度；节子影响木材的加工性能；节子含树脂较多，制作木制品时，难以油漆，当温度升高时松脂容易渗出表面，沾污衣物。

应力木：指倾斜或弯曲树干和树枝上下侧的木材，在树干断面上如果髓心偏向一侧，偏心部分的年轮特别宽，它在解剖构造和材性上与正常材有显著的差异，这部分木材称之为应力木。

针叶树材的应力木称为应压木，阔叶树材的应力木称为应拉木。

生长缺陷：因树木生长过程中形成的缺陷，是存在于活立木木材中的缺点。

它是由树木的遗传因子、立地条件和生长环境等综合因素造成的。

生物危害缺陷。

由于生物(真菌、细菌、昆虫和海洋动物等）对活立木、伐倒木或成材的危害而产生的缺陷。

加工缺陷：木材加工、干燥不当所产生的缺陷。

节子：在树干（或主枝木材）包含的枝条部分称为节子。

活节：由树木的活枝条构成，节子与周围木材紧密连 生，质地坚硬。

分布在树干的上部,主要在树冠一带和靠近树冠下部的地方。

死节：由树木的枯死枝条所形成，节子与周围木材局部或全部脱离，质地坚硬或松软。

腐朽节：节子本身已腐朽，但并未透入树干内部，节子周围材质仍完好。

漏节：节子本身已经腐朽，而且深入树干内部，引起木材内部腐朽。

散生节：指树干上分散生长的节子，在针叶材和阔叶材上都很常见。

轮生节：围绕树干成轮状排列的节子,常见于针叶材。

裂纹：木材纤维之间分离形成的裂隙，称为裂纹或开裂。

轮裂：沿生长轮走向而开裂的裂纹，见于所有树种，尤其是东北产的榆木。
