电机学第11章同步发电机的基本工作原理和结构思考题与习题参考答案

定子 转子 滑环
8/16/2015
临沂电力学校
5
同步发电机的主要构成部件包括两大部分：定子 （工作时不运动部分）和转子（工作时转动部分）。 定子部分主要有：定子铁心（硅钢片叠成），其 内表面开槽用于嵌放定子绕组；定子三相对称绕组， 用于切割磁场感应电动势，将动能转换成电能。
转子部分主要有：转子铁心及磁极；转子绕组（ 也称为励磁绕组），用于通过直流电流（励磁电流） 形成恒定磁场。 对照原理结构图，说明同步发电机的工作过程： 电生磁：转子绕组通直流电流后产生恒定磁场。 磁生电：该恒定磁场在原动机带动下旋转，切割 定子上的三相对称绕组，在定子绕组上产生感应电动 势，在其引出端就有了三相对称交流电压输出。
相关部件的散热（冷却）方式：通过空气、水、 氢气等冷却介质进行冷却。
8/16/2015
临沂电力学校
14
第二节 同步发电机的基本结构 目前电力系统中的发电机主要有两大类：汽轮发 电机和水轮发电机，这两类发电机的工作原理是一样 的，不同的是在工作过程中一类是高转速发电机，一 类是低转速发电机，这使其结构有一点不同。 一、汽轮发电机的基本结构 汽轮发电机是在高转速下工作，定子结构与水轮 发电机是一样的，其转子采用隐极式结构，直径小、 轴向尺寸长，全为卧式布置，理由——
推力轴 承 上机 架 转子
转子
下机架
8/1Байду номын сангаас/2015
推力轴承
悬式
临沂电力学校
伞式
28
水轮发电机组也有采用卧式机组形式的，主要用 于高水头、小流量的小型机组，这样可降低整个厂房 的修建高度，从而降低修建成本。如青城电站——
8/16/2015
临沂电力学校
29
第三节 三相同步发电机的励磁方式 从原理分析已知，同步发电机运行时必须在转子 绕组中通入直流电流建立磁场，这个电流就叫励磁电 流。我们把供给励磁电流的电源及其附属设备（励磁 调节器、灭磁装置）统称为励磁系统。 获取励磁电流的方式有多种，在实际应用中常用 的有以下几种： 一、直流励磁机励磁系统 直流励磁机励磁系统的构成见下图示：

第11章 思考题与习题参考答案11.1 同步发电机感应电动势的频率和转速有什么关系? 在频率为50H Z 时，极数和转速有什么关系？答:频率与转速的关系为：60pn f = 当频率为Hz 50时，30005060=⨯=pn 。

11.2 为什么汽轮发电机采用隐极式转子，水轮发电机采用凸极式转子？答：汽轮发电机磁极对数少（通常p =1），转速高，为了提高转子机械强度，降低转子离心力，所以采用细而长的隐极式转子；水轮发电机磁极对数多,转速低，所以采用短而粗的凸极式转子。

11.3 试比较同步发电机与异步电动机结构上的主要异同点。

答：同步发电机和异步电动机的定子结构相同，都由定子铁心、定子三相对称绕组、机座和端盖等主要部件组成。

但这两种电机的转子结构却不同，同步发电机的转子由磁极铁心和励磁绕组组成，励磁绕组外加直流电流产生恒定的转子磁场。

转子铁心又分为隐极式和凸极式两种不同结构。

异步电动机的转子分为笼型和绕线型两种结构形式，转子绕组中的电流及转子磁场是依靠定子磁场感应而产生的，故也称为感应电动机。

11.4 一台汽轮发电机，极数22=p ，MW 300=N P ，kV 18=N U ，85.0cos =N ϕ，Hz 50=N f ，试求：（1）发电机的额定电流；（2）发电机额定运行时的有功功率和无功功率。

解：（1）A U P I N N NN 6.1132085.010********cos 336=⨯⨯⨯⨯==ϕ（2）MW P N 300= MVA P S N N N 94.35285.0/300cos /===ϕv ar 186527.094.352sin M S Q N N N =⨯==ϕ11.5一台水轮发电机，极数402=p ，MW 100=N P ，kV 813.U N =，9.0cos =N ϕ，Hz 50=N f ，求：（1）发电机的额定电流；（2）发电机额定运行时的有功功率和无功功率；（3）发电机的转速。

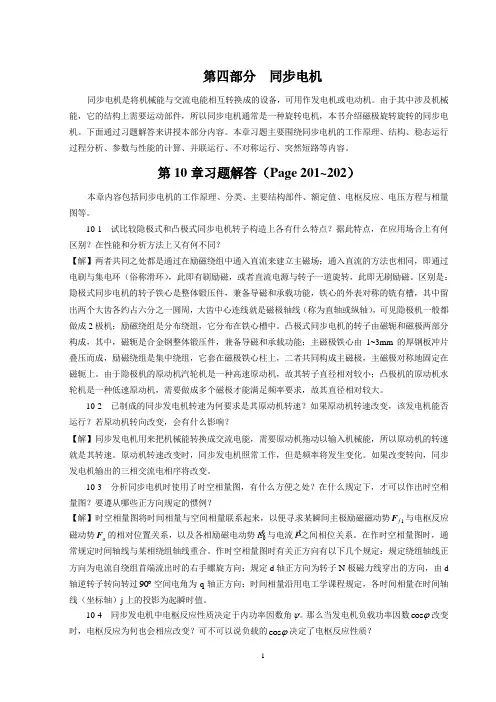

第四 同步电机同步电机是将机械能与交流电能相互转换成的设备，可用作发电机或电动机。

由于其中涉及机械能，它的结构上需要运动部件，所以同步电机通常是一种旋转电机，本书介绍磁极旋转旋转的同步电机。

下面通过习题解答来讲授本部分内容。

本章习题主要围绕同步电机的工作原理、结构、稳态运行过程分析、参数与性能的计算、并联运行、不对称运行、突然短路等内容。

第10章习题解答（Page 201~202）本章内容包括同步电机的工作原理、分类、主要结构部件、额定值、电枢反应、电压方程与相量图等。

10-1 试比较隐极式和凸极式同步电机转子构造上各有什么特点？据此特点，在应用场合上有何区别？在性能和分析方法上又有何不同？【解】两者共同之处都是通过在励磁绕组中通入直流来建立主磁场；通入直流的方法也相同，即通过电刷与集电环（俗称滑环），此即有刷励磁，或者直流电源与转子一道旋转，此即无刷励磁。

区别是：隐极式同步电机的转子铁心是整体锻压件，兼备导磁和承载功能，铁心的外表对称的铣有槽，其中留出两个大齿各约占六分之一圆周，大齿中心连线就是磁极轴线（称为直轴或纵轴），可见隐极机一般都做成2极机；励磁绕组是分布绕组，它分布在铁心槽中。

凸极式同步电机的转子由磁轭和磁极两部分构成，其中，磁轭是合金钢整体锻压件，兼备导磁和承载功能；主磁极铁心由1~3mm 的厚钢板冲片叠压而成，励磁绕组是集中绕组，它套在磁极铁心柱上，二者共同构成主磁极，主磁极对称地固定在磁轭上。

由于隐极机的原动机汽轮机是一种高速原动机，故其转子直径相对较小；凸极机的原动机水轮机是一种低速原动机，需要做成多个磁极才能满足频率要求，故其直径相对较大。

10-2 已制成的同步发电机转速为何要求是其原动机转速？如果原动机转速改变，该发电机能否运行？若原动机转向改变，会有什么影响？【解】同步发电机用来把机械能转换成交流电能，需要原动机拖动以输入机械能，所以原动机的转速就是其转速。

原动机转速改变时，同步发电机照常工作，但是频率将发生变化。

14-1水轮发电机和汽轮发电机结构上有什么不同，各有什么特点？14-2 为什么同步电机的气隙比同容量的异步电机要大一些？14-3 同步电机和异步电机在结构上有哪些异同之处？14-4 同步发电机的转速为什么必须是常数？接在频率是50Hz电网上，转速为150r/min的水轮发电机的极数为多少？14-5 一台三相同步发电机S N=10kV A，cosφN=0.8（滞后），U N=400V，试求其额定电流I N和额定运行时的发出的有功功率P N和无功功率Q N。

14-6 同步电机在对称负载下稳定运行时，电枢电流产生的磁场是否与励磁绕组匝链？它会在励磁绕组中感应电势吗？14-7 同步发电机的气隙磁场在空载状态是如何激励的，在负载状态是如何激励的？14-8 隐极同步电机的电枢反应电抗与与异步电机的什么电抗具有相同的物理意义？14-9 同步发电机的电枢反应的性质取决于什么，交轴和直轴电枢反应对同步发电机的磁场有何影响？答案：14-3 2p=4014-4 I N=14.43A，P N=8kW，Q N=6 kvar15-1 同步电抗的物理意义是什么？为什么说同步电抗是与三相有关的电抗，而它的值又是每相的值？15-2 分析下面几种情况对同步电抗有何影响：（1）铁心饱和程度增加；（2）气隙增大；（3）电枢绕组匝数增加；（4）励磁绕组匝数增加。

15-9 (1) *0E =2.236， (2) *I =0.78（补充条件： Ｘ*S 非=1.8） 15-10 (1) *0E =1.771, 0E =10.74kV ，4.18=θ 15-11 0 2.2846E *=, 013.85kv E =，32.63θ=15-12 012534.88v E =，57.42ψ=，387.61A d I =，247.7A q I =16-1 为什么同步发电机的稳态短路电流不大，短路特性为何是一直线？如果将电机的转速降到0.5n 1则短路特性，测量结果有何变化？16-2 什么叫短路比，它与什么因素有关？16-3 已知同步发电机的空载和短路特性，试画图说明求取Ｘd 非和Kc 的方法。

对于隐极电机，由于气隙是均匀的，故 Xd=Xq=Xt
Xa（隐）>Xad（凸）>Xaq（凸）
二、凸极同步发电机
3、相量图 以发电机端电压为参考相量，作带阻感负载
的相量图如下：
E0 U cos( ) Id xd U cos Ixd sin
tan Ixq U sin U cos
二、凸极同步发电机
一、隐极同步发电机
由于电枢绕组的电阻ra很小，可以忽略不计， 则隐极同步发电机的电动势平衡方程式可写 成：
一、隐极同步发电机
3、等效电路和相量图
根据隐极同步发电机的电动势平衡方程式 （忽略电枢电阻）可做出如下隐极同步发电 机的等效电路图： Xt
•
I
•
U
一、隐极同步发电机
以发电机端电压为参考相量，作带阻感负载 的相量图如下：
三、电枢反应
3、ψ=-90° 时的电枢反应
F
d轴 B0 ( 0 )
1
Ff
Fa ( Fad )
I
时空矢量图 E0
三、电枢反应
3、ψ=-90° 时的电枢反应
• 直轴增磁电枢反应。 • 电磁力f1在转子上不产生的电磁转矩。 • 合成磁动势Fδ增大，使发电机的端电压上升。 • 要想保持发电机的端电压不变，需减小发电
负载运行时，同步电机内的主磁场由 励磁磁动势和电枢磁动势共同建立。
三、电枢反应
空载：气隙磁动势 F Ff 负载：气隙磁动势 F Ff Fa 同步发电机对称负载时，电枢磁动势Fa
对励磁磁动势Ff的影响，称为电枢反应。
三、电枢反应
两种磁动势性质比较：
励磁磁 动势
基波 波形
大小
正弦波
恒定，由励 磁电流决定

同步电机习题与答案6.1 同步电机的气隙磁场，在空载时是如何激励的？在负载时是如何激励的？[答案见后]6.2 为什么大容量同步电机采用磁极旋转式而不采用电枢旋转式？[答案见后]6.3 在凸极同步电机中，为什么要采用双反应理论来分析电枢反应？[答案见后]6.4 凸极同步电机中，为什么直轴电枢反应电抗X ad大于交轴电枢反应电抗X aq？[答案见后]6.5 测定同步发电机的空载特性和短路特性时，如果转速降为原来0.95n N，对试验结果有什么影响？[答案见后]6.6 一般同步发电机三相稳定短路，当I k=I N时的励磁电流I fk和额定负载时的励磁电流IfN 都已达到空载特性的饱和段，为什么前者Xd取不饱和值而后者取饱和值？为什么Xq一般总是采用不饱和值？[答案见后]6.7 为什么同步发电机突然短路，电流比稳态短路电流大得多？为什么突然短路电流大小与合闸瞬间有关？[答案见后]6.8 在直流电机中，E>U还是U>E是判断电机作为发电机还是作为电动机运行的依据之一，在同步电机中，这个结论还正确吗？为什么？[答案见后]6.9 当同步发电机与大容量电网并联运行以及单独运行时，其cosφ是分别由什么决定的？为什么？[答案见后]6.10 试利用功角特性和电动势平衡方程式求出隐极同步发电机的V形曲线。

[答案见后]6.11 两台容量相近的同步发电机并联运行，有功功率和无功功率怎样分配和调节？[答案见后]6.12 同步电动机与感应电动机相比有何优缺点？[答案见后]6.13 凸极式同步发电机在三相对称额定负载下运行时，设其负载阻抗为R+jX，试根据不考虑饱和的电动势相量图证明下列关系式[答案见后]6.14 试述直流同步电抗X d、直轴瞬变电抗X´d、直轴超瞬变电抗X"d的物理意义和表达式，阻尼绕组对这些参数的影响？[答案见后]6.15 有一台三相汽轮发电机，P N＝25000kW，U N＝10.5kV，Y接法，cosφN＝0.8（滞后），作单机运行。

§11-2 同步发电机并联投入的条件和方法
三、并联投入方法(2)
讨论：1）进行自整步操作时要注意，发电机投入电网时， 励磁绕 组不 应开路，否则励磁绕组中将感生危险高压；励 磁绕组也不直接 短路，否则合闸时定子电流会有很大冲击。 通常的做法是把灭磁电阻接入闭合的励磁回路作为限流电 阻。 2）自整步法主要缺点是投网时冲击电流稍大。
电压不相等时的并联合闸
§11-2 同步发电机并联投入的条件和方法
二、不满足并联投入条件的后果(2)
２、电压相等，相序一致，但发电机频率和电网频率不相等。
U S
U
U U G S
U G
U I c
U S
G S U G
G S
(a)
G S
U U U ，存在电压差 U （1）若fG=fS ，相序一致，但 U G S G S I 二者之间将出现环流 C （见下图)。
U
U G
I C
U U
S
U E 0 G
U S
G S
I C
U U j Z S x S ZG xG 式中 xG″和 xs″属于过渡性质的电抗，其数值很小，尤其对于无 很小，也会产生很大的冲 限大电网， xs″ =0，。因此，即使 U 击环流 IC。 IC
三、研究并联运行时所用的规定正方向
A
发 电 机 一 相 绕 组
I G
E 0
I S U G 电网 U S
X
图11-1 研究并联运行的正方向
§11-2 同步发电机并网投入的条件和方法
一、并网投入条件
为了避免并联合闸时引起电流、功率以及由此引起的发电机内 部的机械应力的冲击，将要投入电网的发电机应满足下列条件： 1. 发电机的电压幅值等于电网电压幅值，而且波形一致。

电机学试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.单取向硅钢片比无取向硅钢片的导磁性能更好，前者一般用于对铁芯导磁性能要求更高的中大型电机。

( )A、正确B、错误正确答案：A2.异步电动机的转差率空载时最小，满载时最大。

（）A、正确B、错误正确答案：B3.任何一种旋转电机从运行原理来说都是可逆的，既可以做电动机运行又可以做发电机运行。

（）A、正确B、错误正确答案：A4.同步发电机的基本工作原理是电磁感应原理。

（）A、正确B、错误正确答案：A5.变压器绕组也属于交流绕组，为消除高次谐波电动势也要采用短距与分布绕组的方法。

( )A、正确B、错误正确答案：B6.凸极同步电机中直轴电枢反应电抗大于交轴电枢反应电抗。

（）A、正确B、错误正确答案：A7.绕线型感应电动机转子串电阻可以增大起动转矩；笼型感应电动机定子串电阻亦可以增大起动转矩。

（）A、正确B、错误正确答案：B8.异步电动机采用变比为2的自耦变压器起动，起动电流变成直接起动时的1/4。

（）A、正确B、错误正确答案：B9.同步发电机转子主磁极磁场的漏磁通只交链转子励磁绕组，只在转子励磁绕组感应一个漏电势。

（）A、正确B、错误正确答案：B10.改变鼠笼式异步电动机定子绕组线圈的连接方式，可以改变定子的磁极数，转子磁极数保持不变。

（）A、正确B、错误正确答案：B11.电动机正常运行时，负载的转矩不得超过最大转矩，否则将出现堵转现象。

（A、正确B、错误正确答案：A12.变压器的铁芯采用的硅钢片主要有热轧和冷轧两种。

( )A、正确B、错误正确答案：A13.同步发电机、同步电动机和同步调相机均可以通过调节电机本身的励磁电流的大小以改善电力系统的功率因数。

（）A、正确B、错误正确答案：A14.感应电动机运行时，总要从电源吸收一个滞后的无功电流。

（）A、正确B、错误正确答案：A15.同步发电机调节励磁就可以调节输出的有功。

（）A、正确B、错误正确答案：B16.并网运行的同步发电机，在撤去原动机后，功角δ由大于零变为小于零。

同步发电机的基本结构和工作原理同步发电机是一种采用电磁感应原理将机械能转化为电能的设备。

它是电力系统中最常用的发电机类型之一，其结构和工作原理对于我们深入了解发电机的工作机制具有重要意义。

本文将介绍同步发电机的基本结构和工作原理。

一、基本结构同步发电机的基本结构包括定子、转子、励磁系统和机械部分。

1. 定子：定子是发电机的不动部分，通常由一组三相绕组和铁心构成。

三相绕组均匀分布在铁心上，并通过定子上的三个相序对称的绕组实现电能的产生。

2. 转子：转子是发电机的旋转部分，通常由一组绕组和铁心构成。

转子的绕组称为励磁绕组，其目的是通过旋转产生磁通，并与定子磁通相互作用，从而引发电磁感应。

3. 励磁系统：励磁系统是发电机提供直流电源的部分，通常由励磁机、整流器和调压器组成。

励磁机通过机械能驱动，产生直流电流，并经过整流器和调压器进行稳定和调节。

励磁系统的主要功能是提供足够的电流，以激励转子产生磁通。

4. 机械部分：机械部分包括轴、轴承和飞轮等设备，用于支持转子的旋转以及传递机械能。

二、工作原理同步发电机的工作原理基于电磁感应和电磁力的相互作用。

1. 励磁：当发电机启动时，励磁机产生的直流电流通过励磁绕组，形成转子磁通。

转子磁通的大小和方向决定了转子在定子磁场中受到的电磁力。

若磁通与定子磁场同相，转子将受到斥力；若磁通与定子磁场反相，转子将受到吸力。

通过调整励磁电流的大小和方向，可以控制电机的输出功率和功角。

2. 电磁感应：当励磁电流形成转子磁通后，转子通过与定子磁场的相互作用，产生感应电动势并输出电能。

根据电磁感应定律，当转子绕组被电磁力驱动旋转时，绕组中将产生感应电动势，从而产生电流。

这些感应电流通过定子绕组，形成电磁场，并与转子磁场相互作用，维持着发电机的运转。

3. 同步：同步是指发电机输出的频率和电流与电网频率和电流相匹配。

在发电机输出电能时，通过调整励磁电流和转速来保持发电机的同步，以确保发电机与电网的稳定运行。

的频率相同，而主磁通的频率又与原边电压的频率相同，因此副边电压的频率就与原边电压的频率相同， 所以，变压器能够改变电压，不能改变频率。
1.2 变压器一次绕组若接在直流电源上，二次侧会有稳定的直流电压吗，为什么? 答：若一次绕组接直流电源，则铁心中将产生恒定的直流磁通，绕组中不会产生感应电动势，所以 二次侧不会有稳定的直流电压。 1.3 变压器铁心的作用是什么?为什么要用 0.35mm 厚、表面涂有绝缘漆的硅钢片叠成? 答：变压器铁心的主要作用是形成主磁路，同时也是绕组的机械骨架。采用导磁性能好硅钢片材料 是为了提高磁路的导磁性能和减小铁心中的磁滞损耗，而用薄的（0.35mm 厚）表面绝缘的硅钢片叠成 是为了减小铁心中的涡流损耗（涡流损耗与硅钢片厚度成正比）。 1.4 变压器有哪些主要部件，其功能是什么? 答：变压器的主要部件是器身，即铁心和绕组。铁心构成变压器的主磁路，也是绕组的机械骨架； 绕组构成变压器的电路，用来输入和输出电能。除了器身外，变压器还有一些附属器件，如绝缘套管、 变压器油、油箱及各种保护装置等。 1.5 变压器二次额定电压是怎样定义的? 答：变压器一次绕组加额定电压，二次绕组空载时的端电压定义为变压器二次额定电压。 1.6 双绕组变压器一、二次侧的额定容量为什么按相等进行设计? 答：变压器传递电能时，内部损耗很小，其效率很高（达 95%以上），二次绕组容量几乎接近一次 绕组容量，所以双绕组变压器的一次、二次额定容量按相等设计。 1.7 变压器油的作用是什么？ 答：变压器油既是绝缘介质，又是冷却介质，起绝缘和冷却作用。
1.1 变压器是怎样实现变压的?为什么能够改变电压，而不能改变频率? 答：变压器是根据电磁感应原理实现变压的。变压器的原、副绕组交链同一个主磁通，根据电磁感
应定律 e N d 可知，原、副绕组的感应电动势（即电压）与匝数成正比，所以当原、副绕组匝数 dt

同步电机习题答案一、填空题：1.同步电机_____________对_____________的影响称为电枢反应。

同步发电机电枢反应的性质取决于__________________________。

电枢磁动势；励磁磁动势；内功率因数角2.同步发电机当=0°时，除产生____________________电枢反应外，还产生__________________________电枢反应。

交轴电枢反应；直轴去磁电枢反应3.利用同步发电机的_____________和_____________曲线可以测量同步发电机的同步电抗，利用____________和_____________曲线可以测量同步发电机的定子漏电抗。

空载特性；短路特性；空载特性；零功率因数负载特性4.利用_________可以同时测量凸极同步发电机的直轴同步电抗和交轴同步电抗。

转差法5.同步发电机与电网并联运行的条件是：（1）；（2）；（3）；（4）发电机的频率等于电网的频率；发电机的电压幅值等于电网电压的幅值且波形一致；发电机的电压相序与电网的电压相序相同；在合闸时，发电机的电压相位与电网电压的相位一样6.★同步电机的功率角有双重物理含义，在时间上是和之间的夹角；在空间上是和之间的夹角。

；励磁磁动势F；等效合成磁动势F；电压U励磁电动势E0f17.同步发电机静态稳定的判据是___________，隐极同步发电机静态稳定极限对应的功率角=dT0，90d8.同步发电机并联在无穷大容量电网上运行时，要调节输出的有功功率，必须调节___________________________；如果只调节其输出的无功功率，可通过调节______________实现。

原动机的输入功率（或输入转矩）；励磁（电流）9.一台并联在无穷大容量电网上运行的同步发电机，功率因数是超前的，则电机运行在______状态，此时发电机向电网发出__________的无功功率；若不调节原动机的输入功率而使励磁电流单方向调大，当发出的无功功率为零时，励磁状态为状态；进一步增大励磁电流，电机变化到_____状态，此时发电机向电网发出_______无功功率。

同步发电机的输出功率与效率之间存在密 切关系。在额定负载范围内，随着输出功 率的增加，发电机的效率也会相应提高。 但当输出功率超过额定值时，效率将开始 下降。因此，合理选择和使用负载对提高 发电机效率具有重要意义。
效率特性
总结词
描述同步发电机在不同负载下的效率表现。
详细描述
同步发电机的效率在不同负载下会有所不同。 在额定负载下，发电机的效率最高，通常可 以达到90%以上。随着负载的减小，效率也 会相应降低。因此，为了提高发电机的效率， 应尽量使其在额定负载下运行。此外，定期 维护和保养也是保持发电机高效率的重要措 施。
清洁空气滤清器
定期清洁或更换空气滤清 器，防止灰尘和杂质进入 发动机。
检查电气系统
检查发电机电气线路、传 感器等是否正常，确保电 气系统安全可靠。
常见故障及排除方法
发电机过热
检查冷却系统是否正常，机油是否足够，通风是 否良好。
发动机异响
检查发动机各部件是否正常，螺丝是否紧固，润 滑是否良好。
输出电压不稳定
同步发电机结构及工作原理
$number {01}
目 录
• 同步发电机概述 • 同步发电机结构 • 同步发电机工作原理 • 同步发电机特性 • 同步发电机的维护与保养
01
同步发电机概述
同步发电机的定义
同步发电机是一种将机械能转换为电 能的旋转电机，其输出电压和频率与 转子转速保持同步。
同步发电机由定子和转子两部分组成 ，其中定子部分包含绕组和铁芯，用 于产生磁场；转子部分则通过励磁绕 组来控制磁场极性和强度。
电流特性
总结词
描述同步发电机输出电流与负载功率之间的关系。
详细描述
同步发电机的输出电流与负载功率之间存在一定的关系。随着负载功率的增加，输出电流将相应增大以满足功率 需求。同时，电流的增大会导致发电机的铜损增加，进而影响发电机的效率。

6.1交流绕组的基本知识答案1、2、6 2 3、4、1 0.966 5、（B）6、27、0.866 0.9668、（B）6.2交流绕组的电动势答案1、频率一条支路线圈的匝数N 绕组系数每极下的磁通2、使气隙磁密在空间尽可能按正弦波分布三相绕组接成Y接线采用短距绕组采用分布绕组3、 Y接线4、（D）5、答：同步发电机无论采用星形接线还是角形接线都能改善线电动势的波形，而问题是采用角形接线后，角形接线的三相绕组中有3及3的奇次倍谐波环流，增大附加损耗，会使电机效率下降，温度升高，故同步发电机一般不用角形接线来改善电动势波形；而变压器只有采用角形接线来改善电动势波形。

6.3交流绕组的基波磁动势答案1、脉动相绕组的轴线上2、脉动磁动势幅值的一半相反同相3、答：一相绕组短线：为旋转磁动势；一相电源短线：为脉动磁动势。

4、答：一相绕组短线或一相电源短线均为脉动磁动势。

5、答：短距系数分布系数故短距线匝电动势=分布绕组电动势=因为，，故短距绕组电动势或分布绕组电动势等于整距线匝电动势或集中绕组电动势打了一个折扣，故它们的物理意义实为一个折扣系数。

构成整距线匝的两槽导体电动势在时间相位上互差（反相），故其电动势为两槽导体电动势的代数和，而构成短距线匝的两槽导体电动势的相位差小于，故短距线匝电动势为两槽导体电动势的相量和，由数学知识可知，相量和小于等于代数和，故K总是小于等于1。

同样构成集中绕组各线圈电动势同相（因集中在同一槽内），故集中绕组电动势为各线圈电动势的代数和，而构成分布绕组的各线圈电动势不同相（因分布于各槽内）故分布绕组电动势为各线圈电动势的几何和，因此 6、三相对称绕组通入三相对称电流 9000 W相绕组轴线上7、（C）8、答：合成磁动势为0（不存在幅值、转速、转向与正序的比较）支路电流极距每极每相槽数槽距角基波短距系数基波分布系数基波绕组系数每相串联匝数基波磁动势同步转速10、答：转速升高，为原来转速的倍，既，（1）频率，故频率增加1.02倍。

电机学第11章同步发电机的基本工作原理和结构同步发电机是一种利用电力机械装置将机械能转化为电能的设备。

它与其他发电机相比，具有稳定性高、功率因数优、无功功率调节范围广等特点，被广泛应用于电力系统中。

本文将介绍同步发电机的基本工作原理和结构。

一、同步发电机的基本工作原理同步发电机的基本工作原理是基于磁场的相互作用。

当同步发电机的转子与定子的磁场达到同步时，电机就能够正常运转并发电。

1. 磁场产生同步发电机中的磁场产生方式主要有两种：励磁电流产生磁场和永磁产生磁场。

励磁电流产生磁场通过电励磁方式，在定子绕组上通入一定的励磁电流，产生一个旋转的磁场。

这个旋转的磁场称为励磁磁场。

永磁产生磁场则是指在转子上安装具有恒定磁场的永磁体，这种磁场可以不需要外部电流供给而一直存在。

2. 磁场相互作用同步发电机的转子磁场与定子磁场之间会发生相互作用，从而产生电势差。

当转子的磁场与定子的磁场达到同步时，其相互作用最强，电势差也最大。

这个电势差就是同步发电机的输出电压。

3. 转子与定子的同步为了保持转子磁场与定子磁场的同步，同步发电机需要维持一个稳定的转速。

这可以通过机械方式（如涡轮机、风力机）或电子方式（如电子调速装置）来实现。

二、同步发电机的结构同步发电机的结构主要分为转子部分和定子部分。

下面将分别介绍。

1. 转子部分同步发电机的转子部分主要由转子铁心和励磁机构组成。

转子铁心是由导磁材料制成的，可以有效地导引磁场。

励磁机构则提供励磁电流，使转子产生磁场。

2. 定子部分同步发电机的定子部分主要由定子铁心、定子绕组和绕组固定装置组成。

定子铁心用来固定定子绕组，减少能量损耗。

定子绕组则是通过电流产生磁场，与转子产生相互作用。

三、同步发电机的应用同步发电机广泛应用于电力系统中，主要用于发电、补偿、调节等方面。

1. 发电同步发电机能够将机械能转化为电能，通过与电网连接，将发电产生的电能输送到电网供电。

在电网中，同步发电机能够提供稳定的电能，满足用户的用电需求。

同步发电机习题二一、填空题1、我国生产的72500千瓦的水轮发电机，其转速为125转／分，那么，极对数p=__________________(24)2、三相同步发电机带有纯电感负载时，如不计电枢电阻的作用，则电枢反应作用是_________________(直轴去磁)3、装在用户附近的一台调相机，在负载比较小的夜间为改善长线末端的电压应使调相机处于 状态。

（欠励）4、调节同步发电机励磁电流就能改变发电机输出的________ 。

（无功功率）5、同步发电机用暗灯法并联合闸，当频率不等时所出现的现象___________ 。

（三相灯出现同时暗，同时亮的交替变化现象）9．同步发电机内功率因数角ψ=90时的电枢反应为________________。

_(直轴去磁)10、同步发电机用暗灯法并联合闸，当电压不等时所出现的现象___________ 。

（一个相灯没有绝对熄灭的时侯，在最亮和最暗范围内闪烁）11．同步发电机处于“欠励磁”状态时发出无功的性质为___________.（容性）12．并联于无限大电网的运行的同步发电机，要改变有功功率输出，只需调节______________________.（原动机的转速）13．同步发电机气隙增大，其同步电抗将 。

（减小）14．同步发电机内功率因数角ψ=0时的电枢反应为________ 。

（交轴电枢反应）15、同步发电机在过励时从电网吸收 容性无功功率 ，产生 直轴去磁的电枢反应 电枢反应16、同步电机的功角δ有双重含义，一是 和 之间的夹角；是 和 空间夹角。

（电动势和电压；励磁磁动势和气隙磁动势）17．凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 2q dmU 11()sin22X X δ-Ω 18、一台并网运行的同步发电机，按发电机惯例，已知原运行点的功率因数是超前的，则电机运行在______励状态，此时电机从电网吸收_____性质的无功功率；若不调节原动机输出而将励磁电流单方向调大，则电机可变化到_____励状态，此时电机向电网发出_______无功功率。

同步发电机的工作原理同步发电机是一种常见的发电设备，它通过转动机械能转化为电能，为我们的生活和工业生产提供了重要的电力支持。

那么，同步发电机的工作原理是怎样的呢？接下来，我们将详细介绍同步发电机的工作原理。

同步发电机的工作原理主要包括磁场产生、电磁感应和电能输出三个方面。

首先，我们来看磁场产生。

在同步发电机中，通过外部的励磁电流在转子上产生一个磁场，这个磁场会随着转子的旋转而旋转，形成所谓的同步速度。

这个同步速度与发电机的转速相关，是发电机正常工作的基础。

接下来是电磁感应。

当同步发电机的转子旋转时，转子上的磁场会与定子上的线圈产生相对运动，从而在定子上感应出电动势。

这个电动势会导致定子上产生电流，而这个电流就是我们需要的输出电能。

通过外部的连接，这些电流可以输送到各个用电设备中，为它们提供所需的电能。

最后是电能输出。

同步发电机通过转子上的磁场和定子上的电流之间的相互作用，将机械能转化为电能，并输出到外部的电路中。

这样，我们就得到了稳定的交流电能，可以满足各种用电设备的需要。

总的来说，同步发电机的工作原理就是通过励磁产生磁场，利用磁场和定子上的电流之间的相互作用，将机械能转化为电能，并输出到外部电路中。

这种工作原理使得同步发电机成为了我们生活和工业生产中不可或缺的重要设备。

除了以上所述的基本工作原理，同步发电机还有一些特殊的工作特性，比如同步发电机的功率因数可以通过调节励磁电流来控制，使得同步发电机可以更好地适应不同的电力系统要求。

此外，同步发电机还可以通过控制转子的转速来实现调速，满足不同负载条件下的电能需求。

总之，同步发电机的工作原理是一个复杂而又精密的过程，它通过磁场产生、电磁感应和电能输出三个方面的相互作用，将机械能转化为电能，并输出到外部电路中。

这种工作原理使得同步发电机成为了我们电力系统中不可或缺的重要组成部分。

希望通过本文的介绍，您对同步发电机的工作原理有了更深入的了解。
