城市轨道交通的自动化控制与信号系统研究随着城市人口的快速增长和交通需求的不断增加，城市轨道交通系统变得越来越重要。
为了满足市民的出行需求，提高交通效率和安全性，自动化控制与信号系统在城市轨道交通中的应用越来越普遍。
本论文将对城市轨道交通的自动化控制与信号系统进行研究和分析。
一、自动化控制系统在城市轨道交通中的应用（500字）1.1 自动驾驶技术在地铁系统中的应用随着科技的进步，自动驾驶技术在城市轨道交通系统中得到了广泛的应用。
本节将介绍自动驾驶技术在地铁系统中的应用，并讨论其对交通效率和安全性的影响。
1.2 自动列车运行控制系统的优势自动列车运行控制系统是提高城市轨道交通系统效率和安全性的关键技术之一。
本节将介绍自动列车运行控制系统的原理和优势，并分析其对交通系统的影响。
1.3 自动化信号系统的设计和实施自动化信号系统在城市轨道交通中起着重要的作用。
本节将探讨自动化信号系统的设计和实施，包括信号灯控制、区间控制和列车调度等方面。
二、城市轨道交通信号系统的现状与挑战（500字）2.1 城市轨道交通信号系统的发展历程城市轨道交通信号系统的发展经历了多年的演变和改进。
本节将回顾城市轨道交通信号系统的发展历程，并分析其中的关键技术和应用。
2.2 城市轨道交通信号系统存在的问题与挑战城市轨道交通信号系统在实际应用中面临一些问题和挑战。
本节将分析这些问题和挑战，并提出改进和解决方案，以进一步提高交通系统的效率和安全性。
2.3 国内外城市轨道交通信号系统的比较研究通过对国内外城市轨道交通信号系统的比较研究，可以更好地了解各地的技术应用和发展趋势。
本节将比较不同城市轨道交通系统的信号系统，并分析其优势和不足。
三、城市轨道交通自动化控制与信号系统的未来发展（500字）3.1 城市轨道交通自动化控制系统的新技术应用城市轨道交通自动化控制系统在不断发展和改进，新技术的应用为交通系统的效率和安全性带来了新的突破。
本节将介绍一些新技术的应用，例如人工智能、大数据和物联网等，并讨论其对城市轨道交通系统的影响。
城市轨道交通全自动运行系统分析一全自动运行系统现状（一）全自动运行系统的概念及发展过程1.全自动运行系统的发展过程国外全自动运行系统的运营发展过程是循序递进的。
1983年法国里尔开通了世界上第一条全自动运行系统的城轨线路，1998年法国巴黎14号线首次实现了无人值守，2003年新加坡东北线开通，标志着全自动运行系统在大运量的地铁中应用（见表1）。
|Excel下载表1 国外全自动运行系统发展过程2.全自动运行系统及自动化等级全自动运行系统是基于现代计算机、通信、控制和系统集成技术，由信号、车辆、综合监控、通信、站台门等与列车运行相关的设备组成，实现列车运行全过程自动化的系统。
根据中国城市轨道交通协会发布的团体标准《城市轨道交通全自动运行系统规范第1部分：需求》（T/CAMET 04017.1-2019），我国城市轨道交通不同运行自动化等级包括GoA0（人工驾驶运行模式）、GoA1（非自动化驾驶运行模式）、GoA2（半自动化驾驶运行模式）、GoA3（无人驾驶运行模式）、GoA4（无干预运行模式），其中全自动运行系统包含自动化等级GoA3、GoA4，即全自动运行系统的运行模式包括有人值守下的列车自动运行（Driverless Train Operation，简称DTO）和无人值守下的列车自动运行（Unattended Train Operation，简称UTO）。
3.全自动运行系统的主要特点全自动运行系统将列车司机执行的工作完全由自动化的、高度集中控制的列车运行系统完成，实现了行车计划自动匹配、列车自动唤醒、自检、列车自动出入库、列车自动运行及停站、自动开关车门/站台门、列车自动折返、列车自动回库休眠、自动洗车等主要功能，具有常规运行、降级运行和灾害工况等多种运行场景。
全自动运行系统实现了列车的全自动运行，关键运行设备采用了冗余技术，同时又具备状态自检测和故障自诊断等功能，不仅能够减少大量的人工操作，降低劳动强度，提高运营效率，而且能够提升系统可靠性，具备更高的可用性、安全性，受到了全球各个城市轨道交通运营商的青睐。

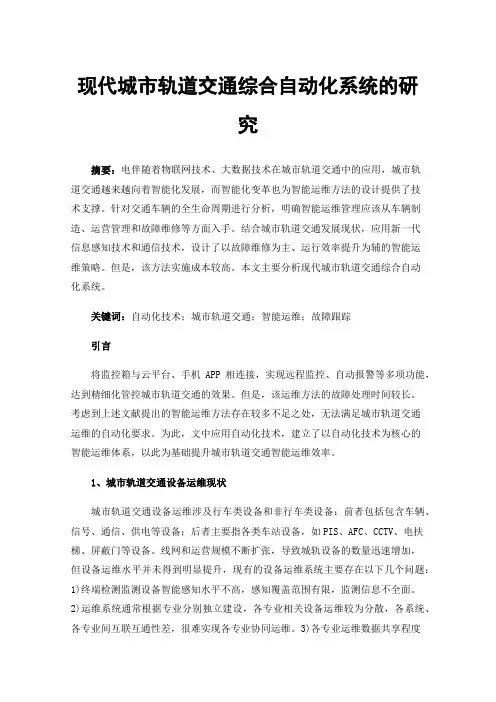

现代城市轨道交通综合自动化系统的研究摘要：电伴随着物联网技术、大数据技术在城市轨道交通中的应用，城市轨道交通越来越向着智能化发展，而智能化变革也为智能运维方法的设计提供了技术支撑。
针对交通车辆的全生命周期进行分析，明确智能运维管理应该从车辆制造、运营管理和故障维修等方面入手。
结合城市轨道交通发展现状，应用新一代信息感知技术和通信技术，设计了以故障维修为主、运行效率提升为辅的智能运维策略。
但是，该方法实施成本较高。
本文主要分析现代城市轨道交通综合自动化系统。
关键词：自动化技术；城市轨道交通；智能运维；故障跟踪引言将监控箱与云平台、手机APP相连接，实现远程监控、自动报警等多项功能，达到精细化管控城市轨道交通的效果。
但是，该运维方法的故障处理时间较长。
考虑到上述文献提出的智能运维方法存在较多不足之处，无法满足城市轨道交通运维的自动化要求。
为此，文中应用自动化技术，建立了以自动化技术为核心的智能运维体系，以此为基础提升城市轨道交通智能运维效率。
1、城市轨道交通设备运维现状城市轨道交通设备运维涉及行车类设备和非行车类设备：前者包括包含车辆、信号、通信、供电等设备；后者主要指各类车站设备，如PIS、AFC、CCTV、电扶梯、屏蔽门等设备。
线网和运营规模不断扩张，导致城轨设备的数量迅速增加，但设备运维水平并未得到明显提升，现有的设备运维系统主要存在以下几个问题：1)终端检测监测设备智能感知水平不高，感知覆盖范围有限，监测信息不全面。
2)运维系统通常根据专业分别独立建设，各专业相关设备运维较为分散，各系统、各专业间互联互通性差，很难实现各专业协同运维。
3)各专业运维数据共享程度低，容易形成数据孤岛，数据关联融合应用能力和数据智能分析较为薄弱。
4)设备多采取故障修与预防修相结合的检修方式，无法有效地转变为状态修，且普遍依靠人工完成，设备维修维护成本高且效率低。
5)受网络带宽和运维系统架构的影响，终端设备运维数据难以实时传输、处理、分析、存储和应用，系统实时性差。
城市轨道交通全自动运行系统应用的分析摘要：本文先分析了全自动运行系统的优点，然后探究了全自动运行系统的应用，接下来对全自动运行系统主要技术原则以及全自动运行系统和常规驾驶系统的主要区别进行了研究，以供相关的工作人员参考借鉴。
关键词：城市轨道交通；全自动运行；系统1全自动运行系统的优点轨道交通全自动运行(Fully Automatic Operation，FAO)是基于现代计算机、通信、控制和系统集成等技术实现列车运行全过程自动化的新一代轨道交通控制系统，是进一步提升现有基于通信的列车运行控制(Communication- basedTrain Control，CBTC)系统的安全性和效率的国际公认发展方向。
FAO系统具有传统CBTC系统之外的更多优点，包括如下方面:(1)高度自动化、多专业系统集成度深，各系统高效联动控制，实现列车运行的全面监控及乘客服务功能；(2)充分的冗余配置，保证运行高可用性；(3)更加完善的安全防护功能，增强了工作人员、乘客、障碍物、应急情况下的防护；(4)提高效率、节能减排，实现列车运行、供电、车站机电设备的综合节能优化运行；(5)完全兼容常规驾驶模式。
因此，FAO系统是城市轨道交通技术的发展方向。
目前我国尚处在起步阶段，与国际差距较大。
但随着我国国产化信号、综合监控、车辆等关键系统已实现自主化，并且具有一定的成熟性，我国已经具备研发FAO系统的条件，因此，在新一轮的建设中有必要大力发展自主化FAO系统，推动自主化装备达到国际先进水平并引领该项技术。
2全自动运行系统应用截止2016年7月，全球已建成6条无人自动驾驶的轨道交通线路，共789km。
北京地铁燕房线于2017年12月开通，是我国首条自主研发的全自动运行线路。
国际公共交通协会(UITP)预测，全自动运行在今后将会有一个巨大的增长，2022年全球将有2000公里以上的地铁线路采用全自动运行方式，75%新线将采用FAO技术，40%的既有线改造时将采用FAO技术。
城市地铁AFC系统一、概述AFC系统的全称是Automatic Fare Collection System，是一种由计算机集中控制的自动售票（包括半自动售票）、自动检票以及自动收费和统计的封闭式自动化网络系统。
AFC系统功能与结构AFC系统是城市轨道交通为社会提供服务的窗口，是运营收益核算的信息源点，该系统建设的主要目的：1、解决自动售票、检票，提供更为灵活的收费方式和票务管理手段；2、多家运营商路网运营，履行路网内票务管理，收益管理等功能，使企业经营在成本、质量、服务等方面得到巨大的改善。
AFC系统层次结构图整体结构图二、AFC系统主要业务流程AFC系统运营管理的业务流程是一体三面，面向信息流，物流和责任链，主要包括三大业务流程：2.1票务管理流程2.2收益管理流程2.3运营维护流程票务管理流程图收益管理流程运营维护流程车站SC物理架构3.1 闸机（AGM）潮汕站EAG-100自动检票机3.2 闸机的设计——通行算法闸机通行传感器的实际位置行人通行状态和行为>通道内无人>有人进入通道>有人带行李进入>反向有人进入>人员进入后，反向有人进入>人员在通道中的位置>有人前进出通道>有人退后出通道>有效跟进：距离符合要求>无效跟进：两人之间距离太近>进入人员体形特征不符合要求>大行李>滞留为了判断出行人的通行行为，需要制定通行需要遵守的规则，如：跟进距离要求、行人体形特征要求、行李特征要求、滞留时间要求等。
3.3 TVM- 自动售票机内部结构及配置图3.4 BOM半自动售票机（BOM）是在车站中以人工的方式为乘客提供服务的售补票设备，放置于车站售票室内。
BOM的主要功能包括：售票、补票、充值、退票、分析、车票处理、车票查询、收益管理、设备操作等。
BOM与SC相连，可以接受SC下达的各种参数及指令并向SC传送各类数据。
在功能上，BOM具备离线、在线状态自动检测切换的能力。
城市轨道交通afc的名词解释城市轨道交通（Urban Rail Transit）是指城市中用于运输乘客的轨道交通系统，包括地铁、轻轨、有轨电车等。
随着城市化进程的快速发展，城市轨道交通在解决交通拥堵、提高出行效率、改善城市环境等方面发挥着重要作用。
而AFC，即自动售票系统（Automatic Fare Collection），在城市轨道交通中起着关键的角色。
本文将对城市轨道交通AFC进行详细解释。
一、什么是AFCAFC是城市轨道交通系统中的一项技术，旨在实现自动化的车票销售和乘客进出站管理。
它通过各种自动设备，如售票机、进站闸机和检票机等，来实现乘客的非现金支付、刷卡出入站以及乘坐票价计费等功能。
AFC技术的引入有效地解决了传统售票方式带来的票务难题，提高了运营效率，同时也提升了乘客出行的便利度。
二、AFC的工作原理AFC系统依赖于一种被称为智能卡的媒介，也称为交通卡、刷卡或者一卡通。
乘客只需购买一张智能卡并将其充值，就可以随意乘坐城市轨道交通。
当乘客进入车站时，需要将智能卡放在进站闸机上感应区域，闸机会自动读取卡内信息，验证卡内余额是否足够乘坐当前行程。
如果余额充足，闸机会打开，乘客可以顺利通过。
当乘客离开车站时，同样需要刷卡进行出站操作。
AFC系统会根据进出站数据，自动计算并扣除相应的票价，完成乘车费用的结算。
三、AFC的优势1. 方便快捷：AFC系统免去了人工售票的繁琐过程，乘客只需要一张智能卡即可实现快速、便捷的进出站操作，节省了时间和精力。
2. 提升效率：AFC系统的自动化管理能力大大提高了运营效率。
通过实时监测乘客流量，系统可以根据不同时间段的需求，调整列车运行频率，避免运力浪费和不必要的拥堵。
3. 数据统计分析：AFC系统能够准确记录每一位乘客的出行数据，包括进出站时间、路线选择等。
运营方可以通过这些数据进行分析，优化线路设置、车站布局以及列车运营计划，更好地满足乘客需求。
4. 防止逃票和欺诈：AFC系统能够有效防止乘客逃票和欺诈行为的发生。
一、ATC系统构成
ATC是列车自动控制系统〔Automatic Train Control〕的简称。
ATC系统包括三个子系统：列车自动监控系统、列车自动防护系统、列车自动运行系统。
1列车自动监控系统〔Automatic Train Suatic Train atic Train Operation，简称ATO〕
ATO主要通过车载ATO系统完成站间自动运行、列车速度和进站定点停车，并接受OCC的运行调度命令，实现列车的自动调整。
三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以平安设备为根底，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统〔如下图〕。
图 ATC系统结构示意图
概括来说，行车指挥自动化系统的主要功能有：
〔1〕由根本列车运行图或方案列车运行图生成使用列车运行图；
〔2〕自动或人工控制管辖范围内各车站的发车表示器、道岔以及排列列车进路；
〔3〕跟踪正线列车运行，显示各车站发车表示器开闭、进路占有和列车车次、列车运行状态灯；
〔4〕自动或人工进行列车运行调整；
〔5〕自动绘制实际列车运行图和生成运营统计报告。
