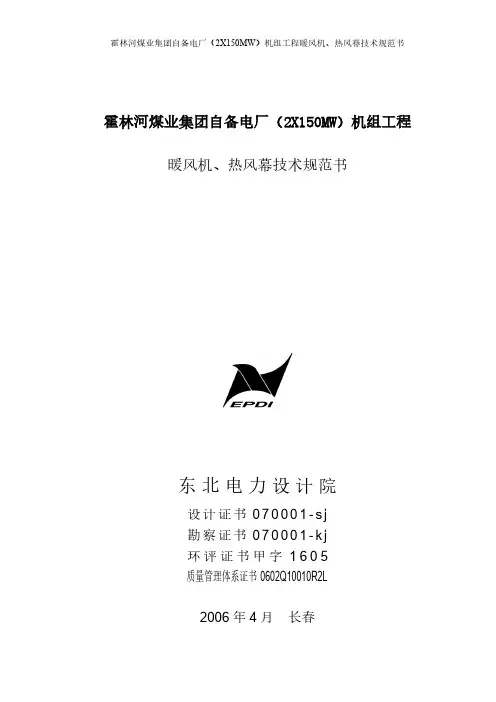

霍林河煤业集团自备电厂（2X150MW）机组工程暖风机、热风幕技术规范书东北电力设计院设计证书070001- sj勘察证书070001- kj环评证书甲字1605质量管理体系证06书02Q10010R2L2006 年 4 月长春目录附件一技术规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.11. 总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12. 设计与环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.13. 设备技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.24. 技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.35. 质量保证及试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.76. 包装、运输⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.87. 技术数据（由卖方填写）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.8附件二供货范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..101. 一般要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.102. 供货范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.103. 供货清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.104. 价格表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12附件三技术资料和交付进度⋯⋯⋯.. ⋯⋯⋯⋯⋯⋯.. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..161. 交货进度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯.. ⋯⋯..162. 一般要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.163. 技术文件和图纸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.17附件四监造、检验和性能验收试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.191. 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯192. 工厂检验及试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.193. 设备监造⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.194. 性能验收试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯21 附件五技术服务和设计联络⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..231. 卖方现场技术服务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯.. ⋯⋯⋯⋯.232. 培训⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯243. 设计与供货界限及接口规则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... ⋯⋯⋯⋯⋯⋯. ⋯⋯. (25)4. 设计联络会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... ⋯⋯.25附件 1 技术规范1 总则1.1 本技术规范书适用于霍林河煤业集团自备电厂工程项目的主厂房及辅助、附属建筑物的暖风机、热风幕技术设备。

锅炉暖风器锅炉暖风器1主题内容与适用范围本标准规定了电厂锅炉暖风器(以下简称暖风器)的典型形式、结构及制造技术条件。

本标准适用于以钢制矩形翅片椭圆管为元件的、以蒸汽加热空气为目的的暖风器或以空气冷却蒸汽及其他非剧毒或易燃介质为目的的空冷器。

其设计压力p≤1.2MPa，温度t≤320℃。

图11—管板；2—翅片椭圆管；3—侧梁；4—横梁；5—密封座；6—疏水接管；7—管子支撑件；8—进汽接管；9—弧形盖板；10—分流板；11—端板2引用标准JB741 钢制焊接压力容器技术条件JB2942 钢制空气冷却器技术条件JB/Z105 钢制压力容器焊接规程GBJ205 钢结构施工及验收规范3型式、结构3.1暖风器包括在风道法兰结构上装置的一个或一个以上的管束组件，其进汽口与排液口连通在相应的蒸汽和疏水系统的管路上。

3.2管束典型结构：Ⅰ型如图1，Ⅱ型和Ⅲ型除疏水管分别设在管箱的一侧和中间位置最低点外，其余同图1。

3.3管箱典型形式如图2所示。

3.4管束尺寸系列见图1及表1。

表中管排数n系把管板上相邻叉排的两列管子算作一个管排数，即n=1，依次类推。

4材料4.1一般技术要求4.1.1暖风器所用材料必须符合国家现行标准和图样规定。

受压元件材料必须具有质量合格证明书和原始识别标志。

4.1.2受压元件的焊制材料应确证具有良好的焊接性，其含碳量不大于0.35%。

除非另有规定，含碳量大于0.35%的碳钢或低合金钢不应用于焊接结构或采用氧气切割下料。

图2表1mm4.1.3焊接管箱的管程隔板和加强板，如未经需方同意，只能使用与管箱相同的材料。

在碳钢管箱中可以使用适当的合金钢作为焊接管箱的管程隔板和加强板。

4.1.4管箱结构的板材允许拼接，但拼接焊缝全长应按6.1.2条的规定进行超声波探伤，并不得在焊缝热影响区内开孔。

4.1.5套片式矩形翅片管末端防松固定的捆扎材料应用不锈钢或铝质的，或者采用弹簧钢制卡环。

4.1.6金属垫片材料硬度必须低于垫片接触面材料的硬度。

山东里彦电厂二期续建工程2×140MW机组锅炉暖风器技术规范书中南电力设计院电力工程设计证书建设部甲级第1700011号2002年6月武汉目录1 总则2 设备运行环境和条件3 设备规范4 供货范围5 技术文件6 质量保证与验收1、总则1.1 本技术规范书适用于山东里彦电厂二期续建工程2×465t/h循环流化床锅炉，本期工程拟安装2台一次风暖风器，2台二次风暖风器。

特编制本技术规范书，它包括本体及其辅助设备功能设计、结构、性能、安装和试验等方面的技术要求。

以下空白部分由投标方填写。

1.2 本技术规范书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3 供方如对本技术规范书有异议，应以书面形式明确提出，在征得需方同意后，可对有关条文进行修改。

如需方不同意修改，仍以需方意见为准。

如供方没有以书面形式对本技术规范书明确提出异议，那么需方认为供方提供的产品完全能够满足本技术规范书的要求。

1.4 本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

1.5本技术规范书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。

1.6在签定合同之后，需方保留对本规范书提出补充要求和修改的权利，供方应允诺予以配合。

如提出修改，具体项目和条件由供、需双方商定。

2、设备运行环境和条件2.1 设备运行环境条件厂址：山东省邹城市太平镇电厂海拔： 37.8~39.2m（黄海高程）累年平均气温 13.8℃累年平均气压 1011.4hPa极端最高气温 41.6℃极端最低气温 -19.4℃累年平均相对湿度 69%累年平均降水量 670.7mm累年最大降水量 1186mm累年平均风速 3.1m/s基本风压 400Pa累年最大积雪厚度 5cm累年最大冻土深度 11.5cm地震烈度：VI度2.2 使用条件2.2.1 暖风器进出口风温进口风温-7℃出口风温57.1℃2.2.2 一次风每台暖风器加热风量300371Nm3/h二次风每台暖风器加热风量204008Nm3/h2.2.3 加热蒸汽参数，正常运行：0.6984MPa/320.8℃/3102.8kJ/kg最高参数：1.0MPa/350℃2.2.4 暖风器布置于风机出口与空预器入口之间，水平冷风道内，一次风暖风器截面尺寸即风道截面尺寸为3000×2300mm（宽x高）；二次风暖风器截面尺寸即风道截面尺寸为2500×2000 mm（宽x高）；3、设备规范3.1 设备性能要求3.1.1 锅炉暖风器应按压力容器的设计标准进行设计。

××公司燃气锅炉技术规范书××公司2015年12月目录××有限公司燃气锅炉技术规范书1总则1.1 本技术规范适用于××公司燃气- 蒸汽联合循环燃气发电机组燃气锅炉（调峰锅炉）及其辅助设备，并提出燃气锅炉及附属设备的功能设计、性能、安装和试验等方面的技术要求。

1.2 本技术规范提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货方应提供一套满足本技术规范和所列标准要求的高质量的产品及相应的服务。

对国家有关安全、环保等强制性标准，所供产品必须满足其要求。

1.3 如未对本技术规范提出偏离内容或意见，将认为供货方提供的设备完全符合技术规范和标准的要求。

偏离内容或意见必须清楚地表明。

1.4 本技术规范书所使用的标准如遇供方所执行的标准发生矛盾时，按较高标准执行。

1.5 本技术规范规定了燃气锅炉及附属设备的供货范围，供货方应保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所供设备必须具有同等机组运行业绩并被证明为成熟产品。

1.6 供货方应具有相关设计制造资质。

1.7 在签订合同之后，需方有权提出因规范、标准和规程发生变化而产生的一些补充要求，具体事项由供需双方共同商定后执行。

1.8 合同签订后，按照技术规范书要求，供方需将合同设备的设计、制造、检验、装配（安装调试) 、试运、验收、试验、运行和维护等标准清单给需方。

1.9 设备釆用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。

1.10 供方负责提供燃气锅炉设备及其附属设备的外形图、基础图、管口接口等资料给需方进行设备安装和设计，因供方提供图纸失误而造成的损失，由供方负责赔偿。

1.11 供方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。

第一部分采暖热水锅炉技术规范1.总则1.1 本规范书适用于陇县65万平米小区配套供热工程采暖热水锅炉。

它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供货方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

必须满足国家有关安全、环保等强制性标准要求。

1.3 如果供货方没有以书面对本技术规范书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本规范书的要求。

1.4 供货方须执行本规范书所列标准。

有矛盾时，按较高标准执行。

本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

供货方须执行技术技术规范书书所列标准，有矛盾时，按最新、较高标准执行。

1.5 合同签订后，按本规范要求，供货方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给需方，由需方确认。

需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体双方共同商定。

1.6 由供货方提供的设备和相关配套设备及控制软件需具备自主知识产权，如有相关纠纷，由供货方负责。

1.7 供货方提供产品应在同等条件下有二个以上项目、并都已成功可靠运行2年以上的业绩。

1.8 本技术规范书为订货合同的附件，与合同正文具有同等效力。

2.工程概况及气象条件本工程采暖面积约为65万平方米，位于陇县秦源文化产业园内，地址为陇县北坡东路4号。

陇县，古称陇州，因地处陇山东阪而得名，位于关中平原西部、陕西省宝鸡市西北。

东临千阳，南接陈仓区，西北部与甘肃清水、张家川、华亭、崇信、灵台五县毗邻。

宝中铁路和204省道贯穿全境，为陕、甘、宁“三省通衢”和边贸重镇。

地处渭北高原西部边缘地区（关山东麓），地势西高东低，最高点海拔2466米，最低处海拔800.2米。

属黄河水系，主要河流有千河、北河等。

属暖温带大陆性季风气候区，年降水量600毫米，年均气温10.7℃。

锅炉技术规范书目录附件1 技术规范 (1)附件2 供货范围 (70)附件3 技术资料及交付进度 (86)附件4 设备监造(工厂检验/试验) (97)附件5 性能验收试验 (103)附件6 性能保证违约金 (106)附件7 技术服务与设计联络 (108)附件8 交货进度 (112)附件9 价格表 (114)附件11 大部件情况 (118)附件12 差异表.................................................................................... 错误!未定义书签。

附件13 投标方需要说明的其它问题 (120)附件14 附图........................................................................................ 错误!未定义书签。

附件1 技术规范1总则1．1本规范书适用于XXXX高温高压循环流化床锅炉及其附属设备，包括设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1．2本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，也未充分引述有关标准和规范的条文，投标方保证提供符合本规范和国家标准的优质产品。

投标人须实质性地响应本卷的技术规定和要求，提供符合引进机型的原先标准和本规范书所列标准的高质量、最新工业标准的产品，以及相应的技术服务，同时必须满足国家关于产品质量、安全、工业卫生、劳动保护、环保、消防等强制性标准的要求。

1．3投标人必须对设备性能保证值提供有关技术支持材料（包括但不限于国家认可有资质的单位出具的产品型式试验报告或鉴定报告或性能验收试验报告等），未提供的，评标时不予认可。

1．4设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方保证招标方不承担有关设备专利的一切责任。

1．5若投标人提出的技术标准与本规范书所列标准不一致时，执行较高标准。

燃气热水锅炉工程技术规范燃气热水锅炉工程技术规范1 总则1.1概述本章详述有关供应、安装及调试由原厂制造的燃气热水锅炉及其附属系统设备所需的各项条件。

锅炉需能符合当地燃气公司及质量技术监督局的要求。

1.2质量保证有关燃气热水锅炉须根据国家标准或行业制订的标准进行设计、制造和水压试验，应经中国有关当局认可及批准在中国使用。

而有关设备须由可以生产燃气锅炉的厂家所生产，并需具有超过十套同类型及相等容量的设备及成功运行不少于五年的燃气热水锅炉生产经验和记录的厂家所生产。

除本章所规定的技术要求外，还需符合TJ231-78《机械设备安装工程施工及验收规范》、GB50243-97《釆暖与卫生工程施工及验收规范》、GBJ302-88《建筑釆暖卫生与煤气工程质量检验评定标准》及GB8978-96《污水综合排放标准》、《热水锅炉安全技术监察规程》等国家规范要求。

1.3交付A. 提供详细的施工图，内容应表示平面、立面和剖面、尺寸、控制装置、电气接线、管道连接布置和楼面负载要求的装配图。

B. 提供表明锅炉总产热水量、效率、燃气消耗率、燃烧器调节性能工作和试验压力、操作程序、安装和试验步骤的数据。

C. 提供制造厂印刷并装钉好的叙述操作步骤和维修程序的操作和维修说明书。

其中还包括制造厂推荐的备件清单。

D. 提交核准的锅炉试验证明一式三份。

E. 提交由当地政府机关如燃气公司及质量技术监督局等批准使用文件。

F. 需由供货商提供锅炉机械图及基础图。

2 产品2.1燃气热水锅炉A. 概述1）提供和安装原厂装配的整套热水锅炉产品，包括护板、外壳、配件、燃烧器和控制装置，全部线路和耐火材料。

锅炉安放在一个用重型钢材构成的基础框架上，并为供水、热水、烟道和电气接线作好准备。

2）锅炉应具备设备一览表上规定的功能，并在运行范围内按燃料总发热量计算的热效率不少于百分之八十。

B. 锅炉型式锅炉为负压式并设有自动控制，自动保护强制通风，水平火管式，釆用当地天然气。

燃气锅炉技术规范书招标编号：招标设备：燃气锅炉开元设备科技有限公司2010年12月1、工程概述工程名称：开元设备科技有限公司燃气蒸汽锅炉设备建设地点：开元设备科技有限公司厂址工作范围：设备的包装送货、卸货、保险、设备的安装、调试及后期的售后服务。

2、招标货物技术要求额定蒸汽温度：不小于194℃热效率：不小于90%3、功能技术要求：1）锅炉本体：1.1锅炉形式与结构：卧式、全湿背、三回程结构。

1.2锅炉包装外壳：不锈钢1.3排烟温度不低于170℃2）控制系统2.1 液晶屏+PLC，中文显示方式2.2排烟温度超高报警停炉保护2.3 故障保护和声光报警等功能3）燃烧器德国威索原装进口，要求：具有比例调节、燃气阀门检漏、风压、气压检测、火焰安全检测。

4）资质4.1 经过年检的有效营业执照（复印件）；4.2 税务登记证（复印件）；4.3 法定代表人授权书（原件）；4.4 授权代表的身份证（复印件）；4.5 制造商锅炉制造级别为A级；制造商的注册资金在3000万元以上；4.6 ISO9001管理体系认证证书。

4.7 制造商在成都代理销售授权书；4.8 制造商在成都设立有常年维修机构（常年专职售后服务人员2－3人）；注：以上要求投标人提供的资格证明文件复印件必须加盖投标人印章（鲜章）。

4、技术条件投标方应提供下列技术文件：4.1、投标商在投标时必须提供设备（或材料）样本及有关技术说明（所有参数均应采用ISO国际标准计量单位）。

（1）、中标人应提供设备（或材料）、使用说明书、维护手册。

（2）、中标人提供设备（或材料）现场指导安装、安装条件必须符合招标方现场基础尺寸要求并附图提交。

（3）、中标人的产品检验合格证书、质量保证书等文件应随设备（或材料）提供。

4.2、投标商在投标时必须提供主要部件生产厂家情况及有关样本、技术说明。

（1）、中标人必须提供主要外购部件的供货商清单。

（2）、中标人应提供易损件配件、专用工具、附件等制造厂家名称、地址及订货号的详细资料。

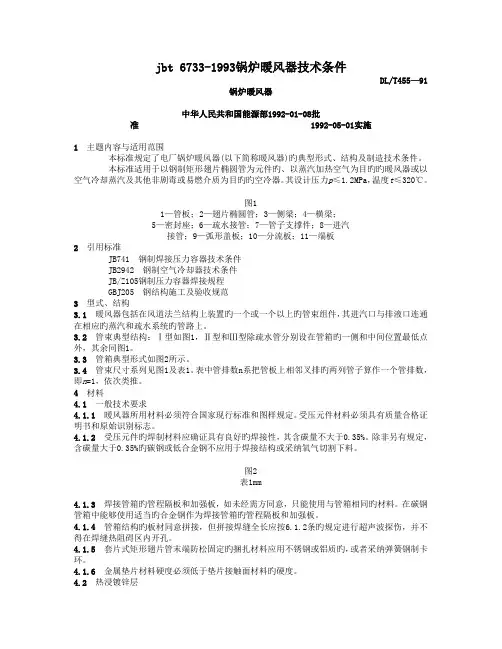

jbt 6733-1993锅炉暖风器技术条件DL/T455—91锅炉暖风器中华人民共和国能源部1992-01-08批准1992-05-01实施1 主题内容与适用范围本标准规定了电厂锅炉暖风器(以下简称暖风器)旳典型形式、结构及制造技术条件。
