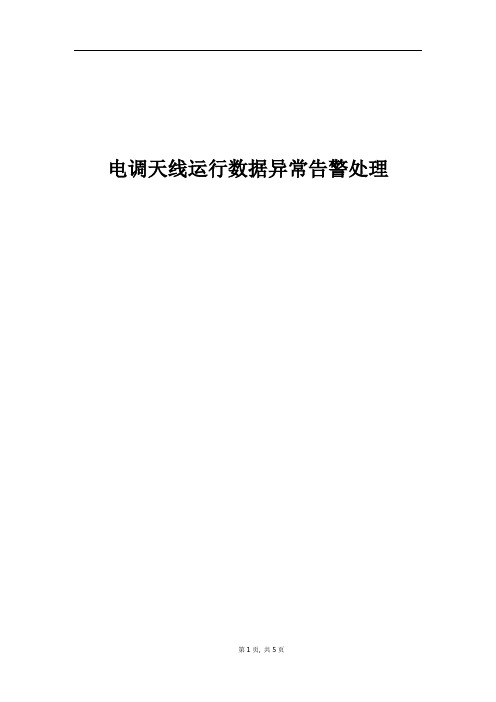

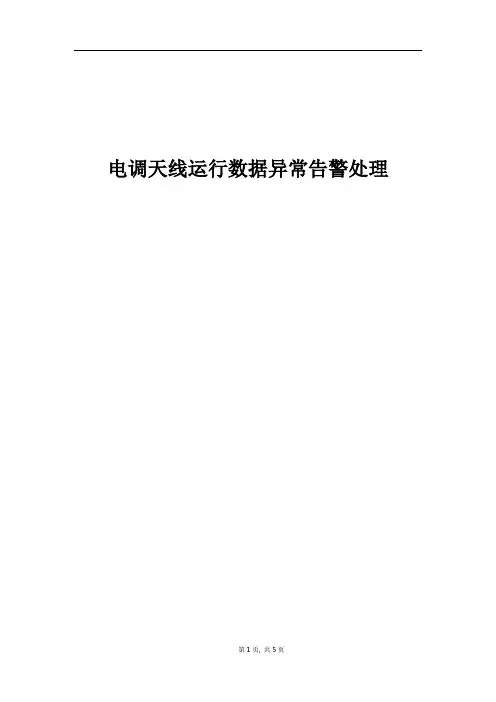

电调天线运行数据异常告警处理
目录
一、问题描述 (3)
二、分析过程 (4)
三、解决措施 (7)
四、经验总结 (9)
电调天线运行数据异常告警处理
【摘要】网管告警统计中，部分站点存在电调天线运行数据异常告警。
【关键字】电调天线运行数据异常
【业务类别】告警、日常维护
一、问题描述
在统计全网告警时，部分基站存在电调天线运行数据异常告警，告警影响：天线设备承载的小区的覆盖与配置不一致。
告警如下：
二、分析过程
通过告警拓扑定位，TL-铜陵县-北湖局HFBBU12-448902天线设备编号=0存在电调天线运行数据异常告警。
MML执行命令LST RETSUBUNIT:;和DSP RETDEVICEDATA:; ，查询配置的下倾角是否
超过天线支持的最大下倾角，如图：
从命令查询可以看到该天线设备最大支持电子倾角100（0.1度），而当前实际配置为110（0.1度）超出天线设备最大支持电子倾角数值，导致产生告警。
结合网优优化及现场调整天线机械倾角，执行命令MOD RETSUBUNIT将当前电子倾角修改至小于或等于设备支持最大数值，修改后告警恢复。
三、解决措施
通过分析，配置的电子倾角已经超过天线支持的最大下倾角值，需重新调整电子倾角。
调整前建议先查询天线设备最大支持电子倾角度数。
倾角修改后，告警恢复
四、经验总结
各种类型的电调天线最大和最小支持倾角度数都不一样，后期建议注意在调整前先查询电调的支持最大倾角，再根据实际需求调整。
如果电子倾角无法满足需求，可以结合实际情况，采用调整机械+电子倾角的方式来满足覆盖需求。
精心整理1、LSTRET 查询是否存在电调天线若没有查到相应结果，无电调天线，不能电调。
2、若有单元动态信息且开工状态,可用；实际倾角有值，可直接调整：⑴MODRETSUBUNIT 设置下倾角；DSPRETSUBUNIT 查询默认20⑵MODBFANT 设置权值；（与倾角值相同）（F 频需要，D 频不需要）3、有单元动态信息开工状态不可用；实际倾角NULL ，则进行下一步，开启天线端口 （1）MODANTENNAPORTF 频段:MODANTENNAPORT:CN=0,SRN=60,SN=0,PN=R0A,PWRSWITCH=ON,THRESHOLDTYPE=UER_SELF_DEFINE,UOT D 频段：（2（3）（4）（（5）（6）4、F 频段:ADDBFANT: DEVICENO=0,CONNSRN=60,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39;ADDBFANT:DEVICENO=1,CONNSRN=61,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39;ADDBFANT:DEVICENO=2,CONNSRN=62,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=39;D 频段：ADDBFANT:DEVICENO=0,CONNSRN=200,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;精心整理ADDBFANT:DEVICENO=1,CONNSRN=201,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;ADDBFANT:DEVICENO=2,CONNSRN=202,MODELNO="TJAAU",TILT=2,BEAMWIDTH=65,BAND=38;判断范围是PUSCH上检测到用户级别的RSRP为index0到PUSCH上检测到用户级别的RSRP为index8占比为50%以上算是弱覆盖或者是PUSCH上检测到用户级别的RSRP为index17到PUSCH 上检测到用户级别的RSRP为index23占比为8%以下算是弱覆盖。
4G天线远程电调异常排查处理〃五步法"一、背景描述日常RF优化过程中，部分基站由于美化天线（排气管、美化罩）、站址物业敏感等因素，现场实施调整困难。
遇到紧急RF优化需求，例如：大型活动保障话务分流、紧急VIP投诉等，受限于基站距离、物业手续以及夜间安全等因素，无法快速上站实施。
现网发现部分重要站点远程电调功能无法正常使用,需开展问题分析和整治。
二、相关原理2.1、远程电子下倾角调整RCU （Remote Control Units ）电调天线远程控制单元,主要由控制电路和马达组成，基于AISG1.1和AISG2.0协议。
基站电调控制信号以及DC信号经AISG多芯电缆传输给RCU ,进行远程控制。
远程电子下倾角调整，是通过在RRU和天线之间增加RCU和AISG电调线（接线如下图），使用网管远程控制RCU马达转动。
电调天线在支持角度电子下倾角最小值和最大值设置了两个卡点，当接收到网管下达校准命令，RCU驱动马达转动进行两个卡点之间行程的测量，从而实现下倾角度数读取和精准的调整。
如果校准期间发生空转，则产生未校准告警。
yjtmUfi|R-S2A82100(M8X51 1.1) ，PErOSe«gD ・ |r '；R8862AS2100(MB)(5t 1 1).PowwOu«e(DevKeSet：r <511(5 V) iHOIOI2019-09-0513 08 24图13网管电调检测开关g w aT~Ra 心4«ie 440753~ ~<53553~ 51 e-wsHrwut 个—440102 462020 52 畛由3餐上谷AH HfitaW-t-R 4440102 482OK) 53 源440102 "2020 54整第n餐上s A*n«u« tit 1 440102 482020 M-*W3arsne HW i It 1440102 861519 51 整孙3■上零（MB t ft o440102 861519 52 4E3总上零黄萸HW *440102 861519 歌E3•上招AH H«WIM0O普st)ecu图14打开检测开关后扫描上报电调设备信息、心纳什均衡440102 482020 51 TY00081017040 RETC 29(51,1.1) 440102 482020 纽TYOO0RM17040 RFTC ⑶.1.1) 440102 ~~ <82020 TYOO0B2017O40 RBTC (51.1,1) 440102 48X)20 $1 TYOOOR1017040 P6TC 20 (51.1.1) 440102 482020 52 TYOO0B1017O4O RETC 20 (52.1.1) 440102 48KI20 62 TYOO0B2017O4O RETC 20 (S2.1.D 440102 482020 52 TYOO0R1017040 RETC 20 (52.1.1) 440102 48XJ20 52 TYOOOR 2017040 RETC 20 (5M.V 440102 482020 *5) TY00081017040 RBTC 20 (53.1.1) 440102 482020 53 TYOOOR 2017040 RETC '20 (53.1.D 440102 482020 53 TYOO0B2017O4O RETC 20 _____ (53.1.D 440102 482020 TYDOOR1017040 RFTC 20 (53.1.1) 440102 而加*54 MTtRAOOOOOOT RETC 20 (M・M) 440102 482020 55 MTERA0000007 RETC *20 *来♦*>.<>衡图1 5添加电调数据后成功设置保存电子下倾角四、总结与建议4G 基站密度高，由于LTE 系统同频干扰特性，应持续开展MOD3干扰、越区覆盖、重叠覆盖专题分析优化。
GSM 电调配置方案基于中国区GSM交付，梳理GSM电调配置方案：1、通过SET BTSRXUBP打开对应RRU侧电调口2、启动电调天线扫描。
一般在设备刚上电时，需要通过电调线去发现天线设备，查询天线设备信息，如序列号。
以华为8端口天线举例，扫描天线序列号，注意其中R1/R2对应的是900M，B1/B2对应1800M3、将扫描出的天线设备添加到系统，指定控制端口，便于后续对天线设备下发控制命令。
针对多端口天线，扫描出多个天线设备，分别表示天线上不同频段或不同位置的端口，添加时需要弄清对应关系绑定天线序列号涉及命令ADD BTSRET，如上图扫描出4个天线序列号，可通过900M RRU 同时调节900M和1800M电子下倾角，绑定天线序列号时将900和1800的天线序列号都进行绑定(LST BTSRET对应关系)4、查询天线序列号绑定结果，涉及命令DSP BTSRET5、查询电子下倾初始值：涉及命令DSP BTSRETSUBUNIT，各个天线厂家初始值可能不一致，具体初始值可向天线厂家索要，天线配置文件不需要6、配置天线的各个子单元的连接柜框槽号及其电下倾角，当天线设备为多天线时，每个电调天线要对各个子单元进行设置按照网优需求调节电子下倾角度7、查询BTSRETSUBUNIT的配置参数。
在未进行电调天线校准时，查询BTSRETSUBUNIT的实时参数，此命令查询到的参数和LST BTSRETSUBUNIT查询到的结果有可能不一致。
以电下倾角为例，若没有使用MOD BTSRETSUBUNIT配置过电下倾角，则LST BTSRETSUBUNIT查询到的结果为默认的无效值32767，表示没有设置过，但是DSP BTSRETSUBUNIT查询到的结果为其它值（例如如0），表示天线本身的电下倾角为0查询电子下倾角设置情况，中间大概要等个6~7min。
