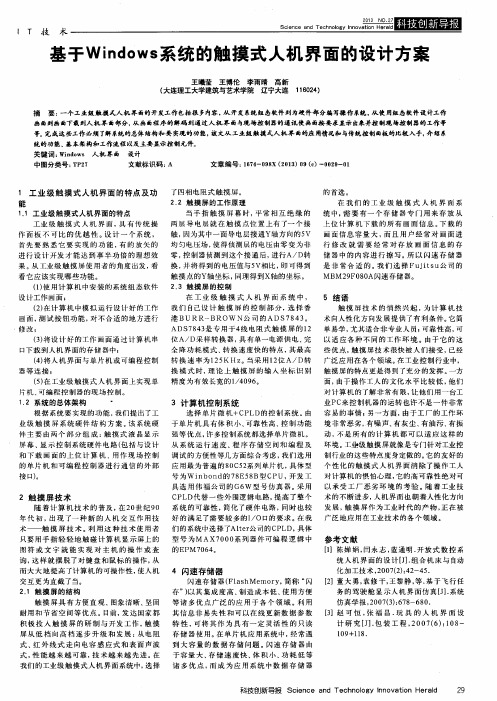

基于Windows系统的触摸式人机界面的设计方案

新产品简介simatic hmi全新组态软件SIMATIC WinCC flexibleSIMATIC多功能面板不仅具备人机界面功能基于Windows CE操作系统，SIMATIC多功能面板平台不仅具有工业PC的灵活性,而且坚固耐用，价格适宜。

同其他操作面板，SIMATIC Multi Panels(MP)可用于本机操作和监视，高性能、开放性和可扩展性是其突出特征。

SIMATIC MP 270BMP 270B面板是多功能面板系列中的一款输入级设备。

提供 5.7″和10.4″TFT 触摸屏型或10.4″TFT显示屏和薄膜键盘型。

MP 270B可提供最佳性能，颇具吸引力。

SIMATIC MP 370MP 370多功能面板可满足最高的性能要求。

提供有12.1″和15.1″TFT触摸屏型或12.1″TFT显示屏和薄膜键盘型。

一个平台，多种用途使用基于标准Windows CE的应用软件,在SIMATIC多功能面板上可实现多种自动化功能。

例如，下载Microsoft PocketInternet Explorer(随产品提供)，即可在多功能面板MP270B/MP370上显示HTML文档并浏览保存在主机系统上的操作和工作说明。

除可视化功能，还可将SIMATIC WinACMP软件PLC集成到MP 370设备上(WinCCflexible V1.1 版以上)。

显然，对于有确定要求的大量数据的控制任务，WinACMP选项是一种经济的解决方案，理想用于需要较坚固硬件的分布式自动化任务。

通过SIMATIC ThinClient/MP选项,10″12″和15″触摸式多功能面板可作为Windows 2000终端服务器的瘦客户机使用，可兼用于可视化图形显示，或作为单纯的终端客户机。

这样，就可以使用多功能面板来操作所有运行于终端服务器上的应用程序。

中央数据管理或项目管理通过以太网(TCP/IP)，可将多功能面板联网来访问办公环境。

触摸屏设计方案1. 引言触摸屏作为一种用户界面交互方式，已经在电子设备领域中得到广泛应用。

它可以取代物理按键，提供更直观、便捷的操控方式。

本文将介绍一个触摸屏设计方案，包括设计目标、硬件选型、软件开发以及测试计划。

2. 设计目标在设计触摸屏前，首先需要明确设计目标。

以下是本设计方案的目标：•实现高精度触摸控制：触摸屏应该有足够的分辨率和灵敏度，以实现精准的触摸控制。

•支持多点触控：触摸屏应该支持多点触控，以实现更复杂的手势操作。

•高可靠性和稳定性：触摸屏应该具备高可靠性和稳定性，能够在长时间使用中保持正常工作。

•低功耗：触摸屏应该尽可能降低功耗，延长电池续航时间。

•符合人体工程学设计：触摸屏的外形和尺寸应该符合人体工程学的要求，使操作更舒适。

3. 硬件选型选择适合的硬件是设计触摸屏的重要一步。

下面是本设计方案的硬件选型：3.1 触摸屏芯片触摸屏芯片是触摸屏的核心组件，负责将触摸信号转换为数字信号输出。

在选型触摸屏芯片时，需要考虑以下因素：•分辨率：选择具备高分辨率的触摸屏芯片，以获得更准确的触摸控制。

•灵敏度：选择灵敏度高的触摸屏芯片，以提高触摸的响应速度。

•接口类型：触摸屏芯片应支持常用接口类型，比如I2C或SPI，在连接主控芯片时更加方便。

•抗干扰能力：触摸屏芯片应具备较好的抗干扰能力，以减少外部干扰对触摸控制的影响。

3.2 显示屏触摸屏一般与显示屏结合使用，形成一个完整的显示控制系统。

在选型显示屏时，需要考虑以下因素：•分辨率：选择与触摸屏芯片匹配的显示屏，以保证触摸和显示的一致性。

•尺寸和比例：根据应用场景和终端设备的尺寸要求选择合适的显示屏尺寸和比例。

•显示技术：根据应用需求选择合适的显示技术，比如LCD、OLED等。

3.3 控制器控制器是触摸屏与主控芯片之间的桥梁，负责将触摸信号传输给主控芯片，并接收主控芯片发送的指令。

在选型控制器时，需要考虑以下因素：•接口类型：选择与主控芯片兼容的控制器，以确保信号传输的稳定性。

文章简要介绍人机界面设计的一些经验，有助于设计者设计出友好、高效的人机界面。

下面介绍三类人机界面设计指南：1、一般交互指南涉及信息显示、数据输入、系统整体控制，这类是全局性的。

下面讲述一般交互指南：（1）保持一致性。

菜单、命令输入、数据显示等使用一致格式。

（2）提供有意义、用户可理解、可读的反馈。

（3）执行破坏性动作前要求用户确认。

如删除记录。

（4）允许取消、撤销操作。

（5）尽量减少记忆量。

不用记忆看到操作界面即可进行下一步操作。

（6）尽量减少按键次数、减少鼠标移动的距离，避免用户问“这是什么意思”的情况。

提高行动和思考的效率。

（7）允许操作员犯错误，但是可以恢复。

（8）按功能对动作分类，并据此设计屏幕布局。

比如菜单、下拉菜单、右键弹出式菜单。

（9）提供必要帮助，包括集成实时帮助和附加帮助文件。

（10）使用简单动词或动词短语作为命令名。

2、数据输入指南数据输入界面往往占终端用户的大部分使用时间，也是计算机系统中最易出错的部分之一。

其总目标：简化用户的工作，并尽可能降低输入出错率，还要容忍用户错误。

这些要求在设计实现时可采用多种方法：（1）尽可能减轻用户记忆，采用列表选择。

（2）尽量减少用户输入动作，按键次数。

（3）使界面具有预见性和一致性。

用户应能控制数据输入顺序并使操作明确，采用与系统环境(如Windows操作系统)一致风格的数据输入界面。

（4）防止用户出错。

在设计中可采取确认输入(只有用户按下键，才确认)，明确的移动(使用TAB键或鼠标在表中移动)，明确的取消，已输入的数据并不删除。

对删除必须再一次确认，对致命错误，要警告并退出。

对不太可信的数据输入，要给出建议信息，处理不必停止。

（5）提供反馈。

要使用户能查看已输入的内容，并提示有效的输入提示或数值范围。

（6）按用户速度输入和自动格式化。

用户应能控制数据输入速度并能进行自动格式化，对输入的空格都能被接受。

（7）允许编辑。

理想的情况，在输入后能允许编辑且采用风格一致的编辑格式。

显控触摸屏（显控⼈机界⾯）使⽤常见问题解决显控触摸屏(显控⼈机界⾯)使⽤常见问题⼈机界⾯（⼜称⽤户界⾯或使⽤者界⾯）是系统和⽤户之间进⾏交互和信息交换的媒介，它实现信息的内部形式与⼈类可以接受形式之间的转换,显控科技。

凡参与⼈机信息交流的领域都存在着⼈机界⾯。

触控屏（Touch panel）⼜称为触控⾯板，是个可接收触头等输⼊讯号的感应式液晶显⽰装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可⽤以取代机械式的按钮⾯板，并借由液晶显⽰画⾯制造出⽣动的影⾳效果。

1、变量设定中最⼤（⼩）值及最⼤（⼩）原始值的意义？最⼤（⼩）值是变量在现实中表达的⼯程值(如：温度、压⼒等)的⼤⼩，⽽最⼤（⼩）原始值是采集设备中[寄存器]数字量的最⼤（⼩）值（如板卡中的819-4095等）。

⼀般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本⾝已将物理值转换为⼯程值所以此时最⼤（⼩）值与最⼤（⼩）原始值在设置时是⼀致的.2、为什么变量⽆法删除，如何删除变量？在显控触摸屏(显控⼈机界⾯)中，只有未使⽤的变量才能被删除，因此在删除变量之前，必须去掉在画⾯或命令语⾔、控件引⽤处，等处与之有关的连接，如果还是⽆法删除，在⼯程浏览器中执⾏⼯具-更新变量计数命令，重新统计变量，在变量使⽤报告中可以查询变量是否还在某些地⽅使⽤，将其连接断开后，利⽤⼯具-删除未⽤变量将变量删除。

3、⼯程运⾏时，显⽰通讯协议组件失败？设备驱动安装错误：1、安装新的驱动2、在开发状态下从新连接设备，如果还是有错误，请联系驱动部索要新的驱动程序 4、光盘上的典型案例⽆法打开？将⼯程拷贝到硬盘上将属性改为存档即可5、如何在打开机器时⾃动进⼊显控触摸屏(显控⼈机界⾯)？将touchview快捷⽅式拷贝到系统开始\程序\启动中6、怎样把⼯程⽂件变⼩？可以删除*.AL2（报警信息⽂件），*.REC（历史记录⽂件），*.111⽂件（*.pic⽂件的备份⽂件）的⽂件。

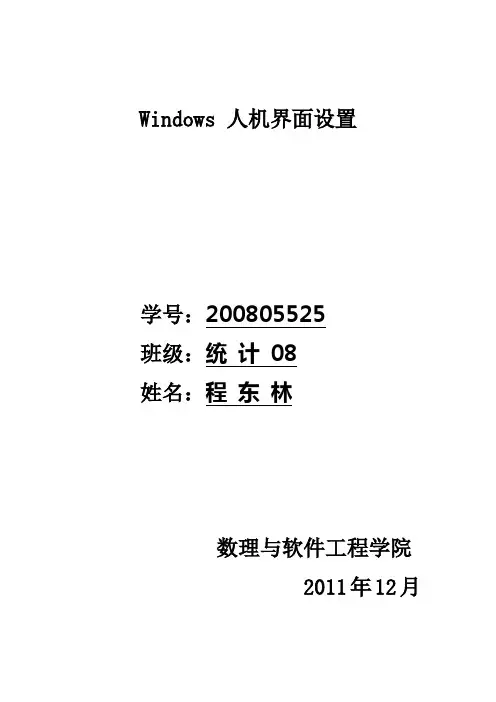

Windows 人机界面设置学号：200805525班级：统计 08姓名：程东林数理与软件工程学院2011年12月浅谈人机界面设计摘要：近年来，随着计算机硬件的快速发展，新一代的计算机用户，在应用软件的可操作性以及软件操作的舒适性等方面对应用软件提出了更高的要求，除期望所用的软件拥有强大的功能外，更期望应用软件能尽可能的为他们提供一个轻松、愉快、感觉良好的操作环境。

因而人机界面质量已经变的相当重要，则人机界面设计也逐渐盛行和受人们欢迎。

基于使界面做到“想用户之所想，急用户之所急”，本文对人机界面定义、人机界面设计的定义、人机交互的风格、人机界面设计存在的方法论、人机界面的历史、现状和未来、人机界面设计遵循的原则、人机界面设计中常见的设计问题、人机界面设计的过程、人机界面设计的评价、对人机界面设计的展望等进行了综合全面的阐述。

关键字：人机界面人机交互风格原则方法论评价1引言当打开某一个网站或者拿到一个软件产品时，不论从整体框架结构设计、综合布局、色彩搭配、图文效果、视觉效果等各个方面都给人们留下深刻的印象，可以说简直是心动，而且整个界面看上去特别舒服惬意，使人不自觉的阅读，不，而应该是欣赏每一个部分、每一个细节，使人能从心理上、思想上不自觉的“深陷其中”。

而又打开另外一个与其功能差不多甚至在功能上与前一个相比还很全面的网站或者拿到另外一个类似的软件产品时，如果第一印象就不好，那么心情上也就不愿去多看一眼，其实是从心理上就已经厌倦了，要是再勉强自己去“欣赏”那简直是非常的困难了。

例如如果有两款手机，性能差不多，而第一款比第二款要美观很多那么您将选择哪一款呢？当然是美观的那一款了。

为什么会出这样的反差呢？这些反差又是怎样造成的呢？等等会有一系列问题困扰人们。

经过本人的考察和印证原来真正的原因是——人机界面设计。

您想了解关于人机界面设计的有关的问题吗？您想解决上面的问题吗？那还等什么呢，请您继续往下阅读所有的问题就迎刃而解了。

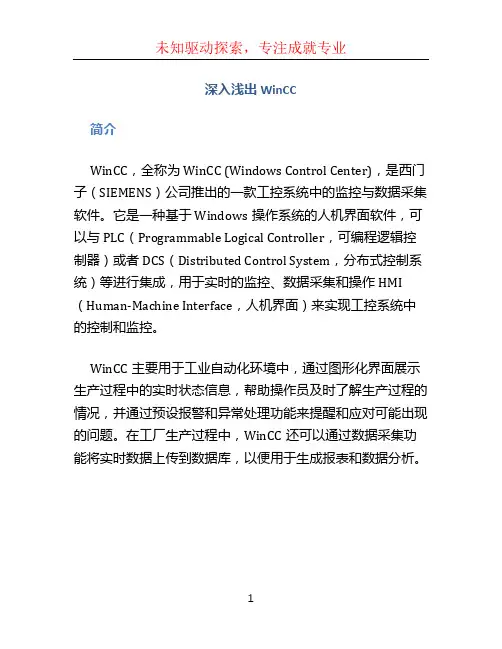

深入浅出WinCC简介WinCC，全称为WinCC (Windows Control Center)，是西门子（SIEMENS）公司推出的一款工控系统中的监控与数据采集软件。

它是一种基于Windows操作系统的人机界面软件，可以与PLC（Programmable Logical Controller，可编程逻辑控制器）或者DCS（Distributed Control System，分布式控制系统）等进行集成，用于实时的监控、数据采集和操作HMI （Human-Machine Interface，人机界面）来实现工控系统中的控制和监控。

WinCC主要用于工业自动化环境中，通过图形化界面展示生产过程中的实时状态信息，帮助操作员及时了解生产过程的情况，并通过预设报警和异常处理功能来提醒和应对可能出现的问题。

在工厂生产过程中，WinCC还可以通过数据采集功能将实时数据上传到数据库，以便用于生成报表和数据分析。

功能特点1. 多种通信协议支持WinCC支持多种通信协议，可以与各类PLC或DCS进行数据通信。

常见的通信协议包括：OPC（OLE for Process Control，用于工业自动化的标准化接口）、S7通信、MODBUS、Profibus等。

通过这些通信协议，WinCC可以与工控系统中的各个设备进行数据交互，实现监控与控制的功能。

2. 丰富的数据展示方式WinCC提供多种数据展示方式，包括实时曲线图、报表、趋势图等。

操作员可以通过这些图表清晰地了解当前生产过程的数据情况，从而进行及时的调整和决策。

3. 强大的报警与异常处理功能WinCC可以预设报警条件，并在监控过程中实时监测数据。

一旦出现异常情况，WinCC会立即发出警报并显示相应的报警信息，帮助操作员快速发现和解决问题。

4. 灵活的用户界面设计WinCC提供丰富的图形化界面设计工具，可以灵活地设计人机界面。

操作员可以通过拖拽、设置按钮、指示灯和文本框等元素来创建自己需要的界面，使界面更符合个性化需求。

组态软件人机界面设计步骤1.界面风格的设计控制台人机界面选用非标准Windows风格，以实现用户个性化的要求。

但考虑到大多数用户对于标准Windows系统较熟悉，在界面设计中尽量兼容标准Windows界面的特征。

因为位图按钮可在操作中实现高亮度、突起、凹陷等效果，使界面表现形式更灵活，同时可以方便用户对控件的识别。

但是，界面里使用的对话框、编辑框、组合框等都选用Windows标准控件，对话框中的按钮也使用标准按钮。

控件的大小和间距尽量符合Windows界面推荐值的要求。

界面默认窗体的颜色是亮灰色。

因为灰色调在不同的光照条件下容易被识别，且避免了色盲用户在使用窗体时带来的不便。

为了区分输入和输出，供用户输入的区域使用白色作为底色，能使用户容易看到这是窗体的活动区域；显示区域设为灰色（或窗体颜色），目的是告诉用户那是不可编辑区域。

窗体中所有的控件依据Windows界面设计标准采用左对齐的排列方式。

对于不同位置上多组控件，各组也是左对齐2．系统界面布局分析人机界面的布局设计根据人体工程学的要求应该实现简洁、平衡和风格一致。

典型的工控界面分为3部分：标题菜单部分、图形显示区以及按钮部分。

根据一致性原则，保证屏幕上所有对象，如窗口、按钮、莱单等风格的一致。

各级按钮的大小、凹凸效果和标注字体、字号都保持一致，按钮的颜色和界面底色保持一致。

3．打开界面的结构体系选择界面的概念取决于多个界面。

可将界面设计为循环，如果运行大量界面，必须设计一个合理的结构体系来打开界面。

选择简单而永久的结构以便操作员能够快速了解如何打开界面。

用户一次处理的信息量是有限的，所以大量信息堆积在屏幕上会影响界面的友好性。

为了在提供足够的信息量的同时保证界面的简明，在设计上采用了控件分级和分层的布置方式。

分级是指把控件按功能划分成多个组，每一组按照其逻辑关系细化成多个级别。

用一级按钮控制二级按钮的弹出和隐藏保证了界面的简洁。

分层是把不同级别的按钮纵向展开在不同的区域，区域之间有明显的分界线。

人机界面设计案例人机界面设计（Human-Computer Inter face,HCI）是计算机科学、人工智能、心理学、工程学等多学科的交叉领域，将人类的认知和行为特征与计算机系统的功能及物理特性结合起来来设计能够满足人类需求与使用习惯的交互界面。

在现代社会中，各种计算机软件、硬件的使用已经成为人们日常生活和工作中必须的技能和工具。

人机界面设计的质量直接关系到软硬件产品是否能够被用户接受和使用，是一项不容忽视的重要工作。

本文将以具体案例进行介绍和分析。

案例一：智能家居app智能家居app是一款能够对家居设施进行远程控制的应用程序。

用户能够通过这个app与智能家居系统进行交互，并对家居设施进行开关、调节温度等操作，实现智能化的生活。

这款app的人机界面设计的目标是用户友好、易操作、美观大方。

1.页面布局整个界面以家居场景为主题，主要布局如下：首页、场景、设备、个人中心等四个主要模块。

通过简单明了的菜单，让用户快速找到自己需要的功能，同时加入推荐和热门设施、场景等推荐内容，给用户提供更多的选择。

2.功能实现这个app的主要功能是提供用户对家居设施的远程控制，整个控制页的按钮排列规划得很合理，便于使用。

同时，对于一些较为容易造成用户误操作的按钮，如锁屏、删除，进行了预警，减少了误操作的概率。

3.交互设计这个app为用户提供了多种交互方式。

除了常见的按键操作外，还支持手势操作、语音控制等方式。

这些交互方式的设计更加方便用户使用，让用户用起来更轻松。

4.信息展示使用这个app时，用户一定很关心房间内的温度、湿度等信息。

这个app将这些信息设计成了醒目的小部件，放在最上端。

用户可以直接看到并进行相应控制。

同时，用户也可以通过选择“历史曲线”等操作查看过去的温度湿度走向，为未来生活做出科学合理的规划。

总的来说，这个app的人机界面设计非常成功。

通过适合用户使用的交互方式，设计合理的菜单和页面布局，让用户能够轻松了解到自己需要的信息及功能，达到预期效果。
