高中物理电流互感器概述及解释说明1. 引言1.1 概述电流互感器是一种广泛应用于电力系统和工业领域的重要电气设备,用于测量和监测电路中的电流。
它通过基本原理、分类、性能指标等方面的介绍来提供一个全面的了解。
本文将对电流互感器进行概述及详细解释说明,以增加读者对该设备的认识。
1.2 文章结构本文共分为五个部分,每个部分都有特定的主题内容。
首先,在引言部分,我们对整篇文章进行了概述和简要介绍。
接下来,在第二部分,我们将探讨电流互感器的基本原理,包括互感器的定义、磁场与电流之间的关系以及其工作原理。
在第三部分,我们将深入讨论电流互感器的分类及其在能源领域和工业领域中的应用。
然后,在第四部分,我们将重点介绍该设备的性能指标和参数测量方法,包括精度、负载误差、频率响应等方面的内容。
最后,在结论部分,我们将总结回顾所研究内容,并展望未来对电流互感器发展趋势提出展望,并提出可能的问题和可进一步探讨的方向。
1.3 目的本文旨在为读者提供关于高中物理电流互感器的全面概述和详细解释说明。
通过对电流互感器的基本原理、分类及应用领域、性能指标和参数测量方法等方面进行阐述,希望读者能够对该设备有更深入的了解和认识。
此外,通过对未来发展趋势的展望和提出问题以及可进一步探讨的方向,鼓励读者进行更多深入研究和思考,促进该领域的发展。

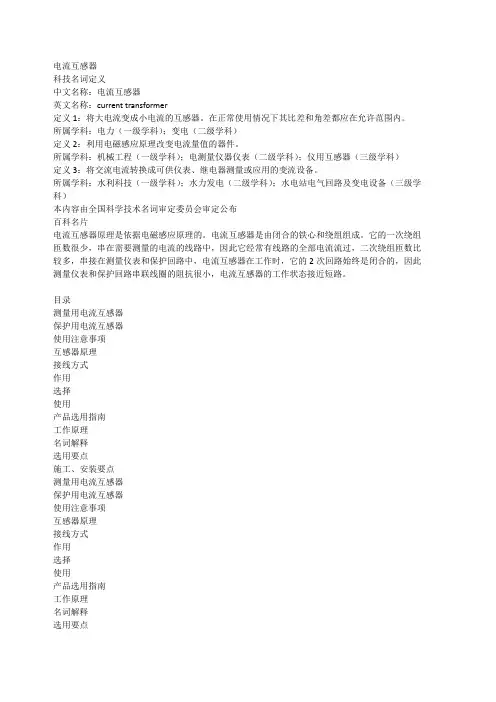

2. 电流互感器的基本原理:2.1 互感器的定义:电流互感器是一种用于测量或检测电流的装置,它能够根据远离其所测量的电路的线圈中通过的电流来产生相应的输出信号。
互感器通过相邻线圈的磁场耦合来实现这一转化过程。
2.2 磁场与电流的关系:根据安培定律,通过一条导体所产生的磁场与通过该导体中传送的电流成正比。
当电流变化时,其周围产生一个可检测到变化的磁场。
这就是基本原理:通过检测由待测电路产生的磁场,可以推断出该电路中正在流动的电流。
2.3 电流互感器的工作原理:电流互感器通常由两个线圈组成:主线圈和副线圈。
电流互感器的原理
电流互感器是一种用于测量电流的装置,它通过感应电流产生的磁场来实现电流的测量。
电流互感器的原理主要基于电磁感应和变压器的工作原理。
首先,电流互感器内部包含一个主线圈和一个副线圈。
当被测电流通过主线圈时,产生的磁场会通过铁芯传导到副线圈中,从而在副线圈中感应出一个与主线圈中电流成比例的电流。
这种通过电磁感应产生的副线圈中电流被称为次级电流,它与主线圈中的电流成一定的比例关系。
其次,电流互感器的工作原理还涉及到变压器的原理。
因为主线圈和副线圈通过铁芯连接,所以在电流互感器中也存在着变压器的作用。
主线圈中的电流产生的磁场会通过铁芯传导到副线圈中,从而在副线圈中感应出一个次级电流。
由于主线圈和副线圈的匝数不同,所以副线圈中的电流会与主线圈中的电流成一定的比例关系,这就实现了电流的测量。
除此之外,电流互感器还通过一些辅助电路来实现电流的测量和输出。
这些辅助电路可以对副线圈中的电流进行放大、滤波和线性化处理,从而得到准确的电流测量数值。
总的来说,电流互感器的原理基于电磁感应和变压器的工作原理,通过主线圈和副线圈之间的磁场耦合来实现电流的测量。
它具有结构简单、测量精度高、安全可靠等特点,在电力系统、工业自动化等领域得到了广泛的应用。
希望通过本文的介绍,能够让读者对电流互感器的原理有更深入的了解。
电流互感器的计算公式
(原创实用版)
目录
1.电流互感器的概念与作用
2.电流互感器的计算公式
3.计算公式的应用举例
4.电流互感器与电压变压器的区别
正文
电流互感器是一种用于测量电流的设备,它可以将大电流转换为小电流,以便于测量和保护电路。
电流互感器的工作原理是基于电磁感应,当一次导线穿过互感器的铁心时,会在二次侧产生电流。
电流互感器的变流比是固定的,通常为 60/5,即一次电流为 60A 时,二次电流为 5A。
电流互感器的计算公式如下:
二次电流(I2)= 一次电流(I1)×变流比(N)
其中,一次电流是指通过互感器的主线电流,二次电流是指通过互感器的副线电流,变流比是指一次电流与二次电流的比值。
举例来说,如果一次电流为 15A,变流比为 60/5,那么可以通过以下公式计算出二次电流:
I2 = I1 × N
I2 = 15A × (60/5)
I2 = 180A
因此,当一次电流为 15A 时,互感器产生的二次电流为 180A。
需要注意的是,电流互感器的二次电流不能直接用于测量,因为其数值较大。
通常需要通过电流表进行测量,而电流表的满偏转电流为 15A。
因此,在实际应用中,需要根据电流互感器的变流比和一次电流,计算出二次电流,以便于通过电流表进行测量。
电流互感器与电压变压器的区别在于,电流互感器试图把电流从原边变换到副边,而电压变压器试图把电压从原边变换到副边。
电流互感器的电压大小由负载决定,而电压变压器的电压大小由原边电压决定。
1电流互感器极性定义1.1什么是电流互感器的极性•首先为什么电流互感器会有极性这样的概念,电流互感器相当于小的变压器,都是基于电磁感应原理工作的,一次电压/电流经过变比感应出小的二次电压/电流,用于测量、计量、保护等的作用。
•在一次二次线圈只有少量的匝数缠绕,我们可以通过右手螺旋定则判定出二次线圈中电流的方向,但是电流互感器一次二次线圈是多匝数的,而且外部又有绝缘材料的覆盖,所以是不能看出一次和二次电流的走向的和关系的,所以这个时候我们就需要通过专业的方法去测量确定二次电流和一次电流的方向关系,所以我们把电流互互感器的方向关系称为电流互感器的极性。
1.2电流互感器的极性分为几种,叫什么?•通过上面的了解,我们就清楚了互感器的极性概念,那么也就能想到有几种了,对,就是两种,一种一次和二次电流方向是一致的,一种是相反的,叫加极性和减极性。
1.3电流互感器极性的测量。
•上面了解到了极性的概念,那应该怎么测量呢,我想大家应该都想到了最简单和最早期的做法了,是对的,就是那样的,给一次侧通流,然后用电流表去测量二次侧的方向,就能确定一次二次电流的方向关系,后来为了方便,电力测试厂家发明了电流互感器综合测试仪,这个可以比较快、比较方便的测量出极性,但其实原理还是一样的,大家看他是怎么测量的,是给电流互感器一次电缆两端夹上夹子给他通流,然后将二次对应端子接入综合测试仪对应端子,就能测出极性,其实里面就是一个电子回路模拟万用表测出二次电流的方向,然后将结果经过对比打印出来,这样的设备操作非常简单,我相信大家用一次就会使用,很多工程测试人员是不明白其原理的,但是会用,能测出来,这是没有技术含量的,作为运维人员还是要清楚真正的原理的。
• 2 差动保护中极性的使用2.1差动保护原理•差动保护很多人都知道是两侧的电流做对比来定位故障点是区内还是区外,一些学过保护原理的同事知道差动保护中有差动电流和制动电流,差动电流等于两侧电流相量相加的绝对值,制动电流一般是两侧电流相量差绝对值的二分之一(也有用单侧电流最大值的)。
电流互感器原理及测试方法电流互感器是一种用于测量电流的装置,它通过电流变压器的原理来实现。
电流互感器主要由铁心、一次绕组、二次绕组和磁通计量装置组成。
其工作原理是将待测电流通过一次绕组,产生磁通,从而诱导出二次绕组中的电压信号,通过磁通计量装置来测量二次绕组中的电压信号,从而间接测量出一次绕组中的电流。
1.额定参数测试:包括额定一次电流、二次电流、额定频率、二次负载等参数的测试。
可以通过直接测量或利用仪器设备进行测试。
2.空载测试:将一次绕组接入待测电流,二次绕组不接入任何负载,通过测量二次绕组的电压信号,来判断电流互感器的空载性能。
3.比值测试:将一次绕组接入一定电流,测量二次绕组的电压信号,通过计算得到电流互感器的变比,进而判断电流互感器的准确性。
4.负载特性测试:将一次绕组接入一定电流,将二次绕组接入一定负载,通过测量二次绕组的电压信号和负载电流,计算得到电流互感器的负载特性,包括负载误差、相位角误差等。
5.温升测试:将一次绕组接入一定电流,通过一定时间的加热,测量电流互感器的温升情况,判断电流互感器的热稳定性。
6.绝缘测试:通过测量电流互感器的一次绕组与二次绕组之间的绝缘电阻,来判断电流互感器的绝缘性能。
7.阻抗测试:通过测量电流互感器的一次绕组和二次绕组之间的等效电阻和等效电感,来判断电流互感器的阻抗特性。
在进行电流互感器的测试时,需要使用专门的测试仪器和设备,如电流互感器测试装置、电压表、电流表、负载电阻等。
同时,还需要注意测试环境的稳定性和准确性,避免外界因素对测试结果的影响。
总之,电流互感器的测试方法主要包括额定参数测试、空载测试、比值测试、负载特性测试、温升测试、绝缘测试和阻抗测试等。
通过这些测试可以评估电流互感器的性能和准确性,确保其在实际应用中的可靠性和稳定性。
电流互感器的作用
电流互感器(Current Transformer,简称CT)是一种常用的电力测量和保护装置,主要用于测量和监测电路中的电流,并将其转化为绝缘可靠、标准化的小电流输出。
电流互感器的主要作用有以下几个方面:
1. 电流测量:电流互感器可用于精确测量电路中的电流大小,通过对电流信号的变换和放大,将高电流转化为安全的小电流输出,便于进行电能计量和负荷控制。
2. 电流保护:在变电站和电力系统中,电流互感器用于检测和保护电路中的过电流和短路故障。
当电路中的电流超过设定值或突然增大时,电流互感器会立即产生告警信号,并触发保护装置进行断电操作,保护电力设备的安全运行。
3. 系统监测:电流互感器的输出信号可以用于系统监测和数据采集。
通过连接到电流采集监控设备,可以实时监测电力系统中的电流大小和负荷变化,对电力系统的状态进行实时分析和评估,提高系统的稳定性和可靠性。
4. 负荷控制:电流互感器可以用于实现电力系统的负荷控制和调节。
通过监测电路中的电流变化,可以及时调整负荷分配和供电方式,以提高电能利用效率和功率因数。
5. 泄漏电流检测:电流互感器还可用于检测和测量电路中的泄漏电流。
泄漏电流是指由于设备绝缘损坏或接地故障引起的异
常电流,通常是非常小的电流值。
借助电流互感器,可以对泄漏电流进行快速准确的测量和检测,及时发现和处理潜在的安全隐患。
在电力系统中,电流互感器是一项非常重要的设备,广泛应用于各种场合。
它的作用不仅限于电流测量和保护,还涉及到电能计量、负荷控制、故障检测等方面,对于确保电力系统的安全稳定运行和提高能源利用效率具有重要意义。
电流互感器用途、使用注意事项
1、什么是电流互感器?它有什么用途?
电流互感器是将高压系统中的电流或低压系统中的大电流,变成标准的小电流(5A或1A)的电器。
它与测量仪表相配合时,可测量电力系统的电流;与继电器配合时,则可对电力系统进行保护。
同时,它能使测量仪表和继电保护装置标准化,并与高电压隔离。
电流互感器的工作原理与变压器相同,其原理接线如图所示,测量时,一次绕组串联在被测电路中,二次绕组与测量仪表、继电器、指示电路等串联。
2、使用电流互感器时应注意什么?
使用电流互感器应注意以下几点:
1)要根据被测电流的大小来选择额定电流值和电流比,且要与仪表配套使用;
2)电流互感器应串联在被测电路中使用;
3)电流互感器的二次绕组和外壳应可靠接地,以防高压危险;
4)运行中的电流互感器二次绕组绝不允许开路,否则会在二次绕组两端产生高压,烧毁电流互感器,甚至危及人身安全。
因此,电流互感器在运行时,若需在二次侧拆装仪表,必须先将二次侧短路后才能拆装。
而且,在二次侧不允许装设熔断器或开关。
3、电流互感器运行时应进行哪些检查?
电流互感器运行时应进行以下检查:
1)检查电流互感器的瓷质部分是否清洁,有无破损、裂纹及放电现象;
2)检查电流互感器有无异常声响和焦臭味;
3)检查一次侧导线接头是否牢固,有无松动、过热现象;
4)检查二次侧接地是否牢固、良好,有无松动、断裂现象;
5)检查充油电流互感器的油位是否正常,有无渗漏油现象;
6)检查二次侧仪表指示是否正常。
电流互感器的原理
电流互感器是一种用于测量负载电流的装置,它基于电磁感应原理工作。
其工作原理如下:
1. 线圈:电流互感器通常由一个或多个线圈组成,其中一个线圈称为一次线圈,负责通过被测电流;另一个线圈称为二次线圈,用于产生与一次线圈电流成比例的信号。
2. 电流感应:当被测电流通过一次线圈时,会在其周围产生磁场。
由于二次线圈与一次线圈绕制在同一磁芯上,所以二次线圈中也会感应出电动势。
3. 变压器原理:由于一次线圈和二次线圈的匝数不同,所以二次线圈中感应出的电动势较一次线圈的电动势小。
这种变压器原理确保了二次线圈中的电流与一次线圈中的电流成比例。
4. 输出信号:二次线圈中感应出的电流可以通过增加或减少线圈的匝数来调整,从而得到所需的测量范围。
这一电流信号可以通过连接到测量仪表或其他设备来实现实时监测和记录。
总之,电流互感器利用电磁感应原理将被测电流转换为二次线圈中的电流信号,以便进行测量和监测。
通过调整线圈的匝数,可以实现不同范围的精确测量。
微型精密电流互感器5A 系列
型号:CT01K 、CT01Z 、CT01F 、CT02
性能参数:
安装方法:
CT01K 为宽边输出穿心立式;CT01Z 为窄边输出穿心立式;CT01F 为宽边输出,穿心卧式;CT02只有两脚,起输出和固定作用,穿心卧式。
管脚图:(单位:mm )
CT01K 管脚图 CT01Z 管脚图
CT01F 管脚图
OUT
推荐电路图
CT02
使用方法简介:
此款(5A系列)为比较常见的测量用互感器,如需将电流输出信号变换成电压信号时,推荐使用电路如图所示。
调整图中反馈电阻R和r值可得到所需的电压输出。
相移补偿是通过调节电容C1及r’来实现。
电容C2和C3是400至1000PF的小电容,用来去耦和滤波。
两个反接二极管是起保护运放的作用。
运算放大器推荐使用OP07系列,运放的电源电压常取±15V或±12V,也可根据具体情况自定。
图中反馈电阻只要求精度优于1%,温度系数优于50PPM。
次级也可直接并联一个电阻使输出变换成电压信号,但负载电阻必须不>800Ω。
和使用推荐电路比较,其影响为:1、缩小了互感器的动态范围;2、相移随负载电阻的增大而增大。
