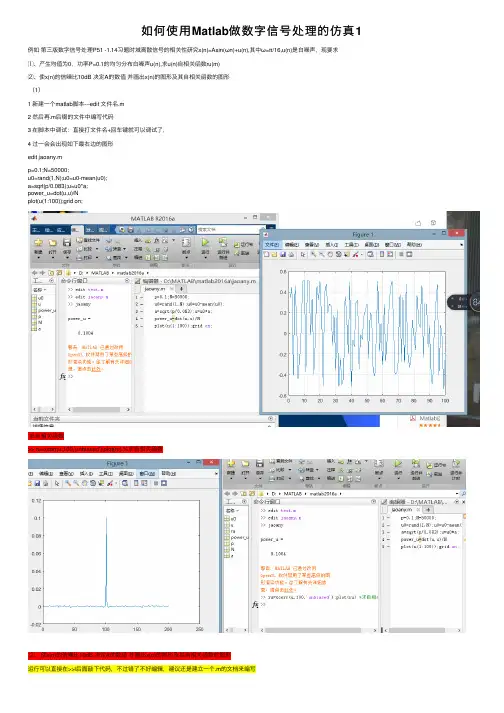

如何使⽤Matlab做数字信号处理的仿真1例如第三版数字信号处理P51 -1.14习题时域离散信号的相关性研究x(n)=Asin(ωn)+u(n),其中ω=π/16,u(n)是⽩噪声，现要求
⑴、产⽣均值为0，功率P=0.1的均匀分布⽩噪声u(n),求u(n)⾃相关函数ru(m)
⑵、使x(n)的信噪⽐10dB 决定A的数值 并画出x(n)的图形及其⾃相关函数的图形
（1）
1 新建⼀个matlab脚本---edit ⽂件名.m
2 然后再.m后缀的⽂件中编写代码
3 在脚本中调试：直接打⽂件名+回车键就可以调试了，
4 过⼀会会出现如下最右边的图形
edit jaoany.m
p=0.1;N=50000;
u0=rand(1,N);u0=u0-mean(u0);
a=sqrt(p/0.083);u=u0*a;
power_u=dot(u,u)/N
plot(u(1:100));grid on;
求⾃相关函数
>> ru=xcorr(u,100,'unbiased');plot(ru) %求⾃相关函数
⑵、使x(n)的信噪⽐10dB 决定A的数值 并画出x(n)的图形及其⾃相关函数的图形
运⾏可以直接在>>l后⾯敲下代码，不过错了不好编辑，建议还是建⽴⼀个.m的⽂档来编写
n=0:49999;
y=0.5*pi*sin(0.0625*pi*n);
x=y+u;
plot(x(1:100));grid on;
求⾃相关函数>> rx=xcorr(x,100,'unbiased');plot(rx)%求⾃相关函数。

Matlab中的数字信号处理方法与实例数字信号处理是一门研究数字信号在数字域中分析、处理和改变的学科。

Matlab是一种强大的数值计算工具，被广泛应用于信号处理领域。

本文将介绍一些在Matlab中常用的数字信号处理方法与实例，并通过实例来展示它们的应用。

1. 信号的采样与重构信号采样是指将连续时间信号转化为离散时间信号的过程。

在Matlab中，我们可以使用“sample”函数对信号进行采样，并使用“hold”函数对采样后的信号进行重构。

下面是一个示例：```matlabfs = 100; % 采样频率t = 0:1/fs:1; % 时间序列x = sin(2*pi*5*t); % 原始信号subplot(2,1,1);plot(t,x);title('原始信号');xlabel('时间');ylabel('幅值');subplot(2,1,2);stem(t,x);title('采样和重构后的信号');xlabel('时间');ylabel('幅值');```在这个例子中，我们生成了一个频率为5Hz的正弦信号，然后对该信号进行采样和重构。

从结果可以看出，原始信号和重构后的信号基本上是一致的。

2. 信号的频谱分析频谱分析是指将信号从时域转换到频域的过程，可以用来分析信号的频率成分。

在Matlab中，我们可以使用“fft”函数对信号进行傅里叶变换，并使用“abs”函数获取信号的幅度谱。

下面是一个示例，演示如何对信号进行频谱分析：```matlabfs = 100; % 采样频率t = 0:1/fs:1; % 时间序列x = sin(2*pi*5*t); % 原始信号N = length(x); % 信号长度X = fft(x); % 傅里叶变换f = (0:N-1)*(fs/N); % 频率坐标plot(f,abs(X));title('信号的频谱');xlabel('频率');ylabel('幅度');```在这个示例中，我们同样生成了一个频率为5Hz的正弦信号，然后对该信号进行傅里叶变换，并绘制出信号的频谱图。

MATLAB信号处理仿真实验1. 引言信号处理是一种广泛应用于各个领域的技术，它涉及到对信号的获取、处理和分析。

MATLAB是一种强大的数学软件，提供了丰富的信号处理工具箱，可以用于信号处理的仿真实验。

本文将介绍如何使用MATLAB进行信号处理仿真实验，并提供详细的步骤和示例。

2. 实验目的本实验旨在通过MATLAB软件进行信号处理仿真，以加深对信号处理原理和算法的理解，并掌握使用MATLAB进行信号处理的基本方法和技巧。

3. 实验步骤3.1 生成信号首先，我们需要生成一个待处理的信号。

可以使用MATLAB提供的信号生成函数，如sine、square和sawtooth等。

以生成一个正弦信号为例，可以使用以下代码：```MATLABfs = 1000; % 采样频率t = 0:1/fs:1; % 时间向量f = 10; % 信号频率x = sin(2*pi*f*t); % 生成正弦信号```3.2 添加噪声为了更真实地摹拟实际信号处理场景，我们可以向生成的信号中添加噪声。

可以使用MATLAB提供的随机噪声生成函数，如randn和awgn等。

以向生成的信号中添加高斯白噪声为例，可以使用以下代码：```MATLABSNR = 10; % 信噪比y = awgn(x, SNR); % 向信号中添加高斯白噪声```3.3 进行滤波处理滤波是信号处理中常用的一种技术，用于去除信号中的噪声或者提取感兴趣的频率成份。

可以使用MATLAB提供的滤波函数，如fir1和butter等。

以设计并应用一个低通滤波器为例，可以使用以下代码：```MATLABorder = 10; % 滤波器阶数cutoff = 0.1; % 截止频率b = fir1(order, cutoff); % 设计低通滤波器filtered_y = filter(b, 1, y); % 应用滤波器```3.4 进行频谱分析频谱分析是信号处理中常用的一种技术，用于分析信号的频率成份。

学习使用MATLAB进行信号处理和仿真信号处理是一门重要的学科，它在许多领域中发挥关键作用，包括通信、图像处理、生物医学工程等。

而MATLAB作为一个功能强大的编程软件，具备丰富的信号处理和仿真工具，因此被广泛应用于信号处理领域。

本文将重点介绍如何学习使用MATLAB进行信号处理和仿真。

一、MATLAB入门要使用MATLAB进行信号处理和仿真，首先需要对MATLAB有一定的了解。

MATLAB是一种高级计算机语言，可用于数值计算、可视化和编程。

首先，我们需要学习MATLAB的基本语法和特点，包括变量的定义和操作、矩阵运算、函数的定义和调用等。

其次，熟悉MATLAB的常用工具箱，如信号处理工具箱和控制系统工具箱，它们提供了丰富的函数和算法，方便进行信号处理和仿真。

二、信号的表示与分析在信号处理中，首先需要了解信号的表示与分析方法。

MATLAB提供了多种表示信号的方法，包括时域分析和频域分析。

时域分析是通过观察信号在时间上的变化来研究信号的性质，常用的时域分析方法有时域图形显示、自相关函数和互相关函数等。

频域分析则是将信号转换到频域进行分析，常用的频域分析方法有傅里叶变换和功率谱密度估计等。

学习使用MATLAB进行信号的时域和频域分析，可以更好地理解和处理信号。

三、滤波器设计与应用滤波器是信号处理中非常常见和重要的工具。

它可以通过选择性地通过或抑制特定频率的信号，对信号进行处理。

MATLAB提供了丰富的滤波器设计和应用函数，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

我们可以利用MATLAB进行滤波器的设计、参数的调整和滤波器效果的评估等工作。

熟练掌握MATLAB中滤波器设计与应用的方法，对信号处理和仿真工作具有重要意义。

四、信号处理应用实例学习信号处理和仿真离不开实际应用实例的学习。

在这一章节中，将以几个具体的信号处理应用实例来展示MATLAB的具体使用。

比如，在通信领域中，我们可以利用MATLAB进行信号调制、解调和信道编码等工作。

数字信号处理matlab仿真数字信号处理作业设计报告一、目的1.增进对Matlab的认识，加深对数字信号处理理论方面的理解。

2.掌握数字信号处理中IIR和FIR滤波器的设计。

3.了解和掌握用Matlab实现IIR和FIR滤波器的设计方法、课程，为以后的设计打下良好基础。

二、设计内容1.IIR（无限脉冲响应）模拟滤波器设计（1）设计题目：椭圆型模拟带通IIR滤波器技术指标：通带下截止频率fpl=2kHz，上截止频率fph=5kHz，通带内最大衰减ap=1dB；阻带下截止频率fsl=1.5kHz上截止频率fsh=5.5kHz,阻带最小衰减as=40dB. 设计原理：①确定模拟带通滤波器的技术指标，并对边界频率做归一化处理；②确定归一化低通技术要求；③设计归一化低通G(p)；④将低通G(p)转换成带通H(s)。

Matlab原程序如下：clear all;fp=[2000,5000];ap=1;fs=[1500,5500];as=40;wp=2*pi*fp;ws=2*pi*fs;%归一化的截止频率[N,wn]=ellipord(wp,ws,ap,as, 's');%求椭圆形滤波器的最小阶数和归一化截止频率[B,A]=ellip(N,ap,as,wn, 's');%求传递函数的分子分母系数[H,w]=freqs(B,A);%频率响应函数f=0:8000;1w=2*pi*f;H=freqs(B,A,w);%求系统在指定频率点w上的频响Hplot(f,20*log10(abs(H)));%绘图显示axis([0 7000 -80 0])仿真波形图如下：（2）设计题目：巴特沃斯低通模拟滤波器技术指标：通带截止频率fp=5kHz，通带内最大衰减ap=2dB；阻带截止频率fs=12kHz，阻带最小衰减as=30dB。

设计原理：①确定模拟带通滤波器的技术指标，并对边界频率做归一化处理；②确定归一化低通技术要求并求出归一化低通原型系统函数Ga(p);③将Ga(p)去归一化。

3 信号处理仿真实验（教师）3.1 MATLAB信号处理基础实验一、实验目的1．掌握MATLAB常用信号处理波形；2．学习信号序列的各种操作；3．学习离散傅立叶变换的MATALB相关操作。

二、实验内容1．产生下列各种波形，并记录结果。

（1）单位抽样序列x=[1 zeros(1,n-1)]>> n=7;>> x=[1 zeros(1,n-1)]x =1 0 0 0 0 0 0（2）单位阶跃矩阵x=ones(1,N)>> N=6;>> x=ones(1,N)x =1 1 1 1 1 1（3）实指数序列n=0:N-1;x=a.^n;>> a=6;>> N=6;>> n=0:N-1;>> x=a.^nx =1 6 36 216 1296 7776（4）复指数序列n=0:N-1;x=ex((lu+j*w0)*n);>> N=6;lu=3;w0=40;n=0:N-1;x=exp((lu+j*w0)*n)x =1.0e+006 *0.0000 -0.0000 + 0.0000i -0.0000 - 0.0004i0.0066 + 0.0047i -0.1588 + 0.0357i 1.5926 - 2.8548i（5）随机序列rand(1,N);randn(1,N);>> N=6;>> rand(1,N)ans =0.4565 0.0185 0.8214 0.4447 0.6154 0.7919 >> randn(1,N)ans =1.1892 -0.0376 0.3273 0.1746 -0.1867 0.7258 （6）方波t=0:0.1*pi:6*pi;y=square(t);axis([0 7*pi -1.5 1.5]);plot(t,y);xlabel('时间');ylabel('幅值');（7）正弦波t=0:0.01*pi:2*pi;x=sin(2*pi*t);plot(t,x);xlabel('时间');ylabel('幅值');（8）锯齿波Fs=10000;t=0:1/Fs:1.5;x=sawtooth(2*pi*50*t);plot(t,x);axis([0 0.2 -1 1]);（9）基本非周期波形t=0:1/1000:2;x=chirp(t,0,1,150);specgram(x,256,1000,256,250);（10）sinc信号t=linspace(-5,5);x=sinc(t);plot(t,x);（11）pulstran信号t=0:1/50E3:10E-3;d=[0:1/1E3:10E-3;0.8.^(0:10)]';x=pulstran(t,d,'gauspuls',10E3,0.5);plot(t,x);（12）diric信号t=[-4*pi:0.1/pi:4*pi];x=diric(t,7);y=diric(t,8);subplot(1,2,1);title('n为奇数');plot(t,x);subplot(1,2,2);plot(t,y);title('n为偶数');2．有两信号分别为)2sin(11t x πω=，)2sin(222t x πω=，其中Hz501=ω，Hz1202=ω，编程实现此二信号的叠加，并计算它的抽样和、抽样积、信号能量和信号功率。

应用_MATLAB实现连续信号的采样与重构仿真MATLAB是一款强大的数学建模和仿真软件，非常适合用于实现连续信号的采样与重构仿真。

本文将详细介绍如何使用MATLAB实现这一过程，并探讨其中的原理和细节。

一、连续信号的采样在MATLAB中，可以使用采样函数`sample(`来实现对连续信号的采样。

采样过程的关键参数是采样频率和采样周期。

采样频率表示单位时间内采样的次数，采样周期表示两次采样之间的时间间隔。

假设我们要对一个连续信号进行采样，步骤如下：1.定义采样频率和采样周期采样频率一般根据采样要求来确定，可以根据信号的最高频率进行选择。

常见的采样频率有8kHz、16kHz等。

采样周期是采样频率的倒数，即`Ts=1/fs`。

2.创建一个采样时间序列通过`Ts`和信号的时间长度确定采样时间序列，可以使用`linspace(`函数生成等间隔的采样时间序列。

3.对信号进行采样使用`sample(`函数对信号进行采样。

该函数接受两个参数，第一个参数是要采样的信号，第二个参数是采样时间序列。

4.可视化采样结果使用`plot(`函数可以将连续信号和采样信号在同一个图中进行比较，以便观察采样效果。

二、连续信号的重构重构是指将离散的采样信号还原为原始的连续信号。

实现连续信号的重构可以使用内插函数，如线性插值、多项式插值等。

在MATLAB中，可以使用`interp(`函数来实现信号的重构。

假设我们已经得到了采样信号和采样时间序列，步骤如下：1.定义重构时间序列重构时间序列与采样时间序列的生成方式相同，可以使用`linspace(`函数生成等间隔的时间序列。

2.对采样信号进行插值使用`interp(`函数对采样信号进行插值。

该函数接受两个参数，第一个参数是采样时间序列，第二个参数是采样信号。

3.可视化重构结果使用`plot(`函数将重构信号与原始信号进行比较，以便观察重构效果。

三、仿真实例为了更好地理解连续信号的采样与重构过程，在这里我们以正弦信号为例进行仿真。

[摘要]《数字信号处理》在大专院校的通信类及电子类专业中是一门非常重要的基础课程, 具有内容抽象，学生不容易掌握的特点[1]。

另一方面，教师在讲授主要些内容时也不方便。

针对教学中存在的这种问题，为了方便教师授课和学生学习，使抽象的内容形象化，提高学生的学习兴趣，本文以MATLAB作为开发平台，设计了基于MATLAB的数字信号处理虚拟实验仿真平台，改变了传统的实验方式,将数字信号处理的实验内容集中在一个平台上，操作简单方便，结果直观准确。

MATLAB开放的环境、功能极强的图形绘制、各种工具箱及其简单易学的特点，使系统开发简单、快捷[2]。

本系统采用友好的GUI界面设计,用简洁的文字、丰富的画面将抽象的内容展现在学生面前,提高了学生的学习积极性和主动性。

[关键字]:数字信号处理；实验平台；MATLAB；GUI[Abstract]:"Digital Signal Processing" in the universities and colleges of communication and electronics professional is a very important foundation courses, with abstract students is not easy to grasp. On the other hand, teachers lectured content is not easy. Teaching, in order to enable teachers to teach and students to learn to visualize abstract content, improve students' interest in learning, this paper as a development platform of MATLAB, MATLAB-based digital signal processing virtual experiment platform is designed change the traditional experimental methods, the contents of the digital signal processing experiments concentrated on a single platform, easy to operate, intuitive and accurate results. MATLAB open environment, highly functional graphical drawing, various toolbox and its easy to learn the characteristics of the system development is simple and fast. The system uses a friendly GUI interface design, using simple language, rich picture abstract show in front of students, improve students' learning enthusiasm and initiative.[Keyword]: Digital signal processing; experimental platform; MATLAB; GUI目录第1章绪论 (1)1.1课题的背景 (1)1.2国内外研究现状 (1)1.3课题主要研究内容研究意义 (2)第2章MATLAB基础知识 (3)2.1 MATLAB 简介 (3)2.2 MATLAB语言的发展历程和影响 (4)2.3 MATLAB的特点 (4)2.4 MATLAB的工作环境 (6)第3章MATLAB在数字信号处理教学中的应用 (7)3.1 MATLAB的应用现状 (7)3.2 MATLAB在《数字信号处理》教学中的应用 (7)3.3 在数字信号处理教学实验中应用MATLAB 的意义 (8)第4章数字信号处理虚拟实验仿真平台设计的必要性和可行性 (9)4.1增加MATLAB 内容的必要性和可行性 (9)4.1.1 必要性 (9)4.1.2可行性 (10)4.2 用MATLAB做数字信号处理虚拟实验仿真平台的优点 (11)4.2.1 数字信号处理课程实验的教学现状 (11)4.2.2 强大的作图功能使抽象的概念一目了然 (11)4.2.3利用现代化的教学手段, 增强教学效果 (12)第5章基于MATLAB的数字信号处理虚拟实验仿真平台的实现 (13)5.1 界面的设计方法 (13)5.1.1 基于MATLAB的数字信号处理虚拟实验仿真平台主界面 (13)5.2 基于MATLAB数字信号处理实验设计实例 (17)6 结论 (26)致谢 (27)参考文献 (28)第1章绪论1.1课题的背景当今，数字信号处理（DSP：Digtal Signal Processing）技术正飞速发展它不但自成一门学科，更是以不同形式影响和渗透到其他学科；它与国民经济息息相关，与国防建设紧密相连；它影响或改变着我们的生产、生活方式，因此受到人们的普遍关注。

利用MATLAB实现连续信号的采样与重构仿真MATLAB是一个非常强大的数学计算工具，广泛应用于工程和科学领域。

在信号处理领域，MATLAB提供了许多功能和工具，可以方便地进行连续信号的采样和重构仿真。

首先，我们需要了解什么是连续信号的采样和重构。

连续信号是指在时间上连续变化的信号，例如声音信号或电压信号。

采样是指将连续信号在一定时间间隔内进行离散化处理，得到一组离散的样本点。

而重构是指根据采样得到的离散样本点，通过插值等技术恢复出原始连续信号。

下面我们将利用MATLAB进行连续信号的采样和重构仿真。

首先，我们定义一个连续信号。

例如，我们可以定义一个正弦信号：```matlabfs = 1000; % 采样频率t = 0:1/fs:1; % 时间范围为1秒f=10;%正弦波频率x = sin(2*pi*f*t); % 定义的连续信号```接下来，我们可以使用`plot`函数绘制连续信号的波形图：```matlabfigure;plot(t, x);xlabel('时间 (s)');ylabel('幅值');title('连续信号波形图');```我们可以看到，绘制出了一个正弦波的波形图。

接下来，我们可以对连续信号进行采样。

采样是以一定的时间间隔对连续信号进行离散化处理。

在MATLAB中，可以使用`downsample`函数实现采样。

我们假设采样频率为200Hz，即每秒采样200个样本点。

```matlabfs_sample = 200; % 采样频率x_sample = downsample(x, fs/fs_sample); % 采样得到的离散样本点t_sample = 0:1/fs_sample:1/fs_sample*(length(x_sample)-1); % 对应的时间点```然后，我们使用`stem`函数绘制离散样本点的图像：```matlabfigure;stem(t_sample, x_sample);xlabel('时间 (s)');ylabel('幅值');title('采样信号图');```我们可以看到，绘制出了一组离散样本点的图像。
