5 设计说明书5.1 设计依据5.1.1 ××××开发公司关于本工程的设计任务书、设计要求和该公司提供的有关资料。
5.1.2 ××××开发公司提供的本工程周围城市市政管道概况资料。
5.1.3 国家现行的设计规范、规程。
1 《建筑给水排水设计规范》GB50015-2003 2 《住宅设计规范》GB50096-1999(2003年版) 3 《室外给水设计规范》GBJ13-86(1997年版) 4 《室外排水设计规范》GB14-87(1997年版)5 《二次供水设施卫生规范》GB17051-19976 《高层民用建筑设计防火规范》GB50045-95(2001年版) 7 《自动喷水灭火系统设计规范》GB50084-2001 8 《建筑灭火器配置设计规范》GBJ140-90(1997年版) 9 《汽车库、修理库、停车场设计防火规范》GB50067-975.1.4 本项目建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。
5.2 工程概况5.2.1 本工程位于北京市××区×××中路北侧现有居住区内的空地上。
5.2.2 本工程由一栋高层综合楼和一栋机械停车库组成。
规划用地面积为3600m 2,其中综合楼总建筑面积22128.752m ,其中地下为3188.552m ,建筑檐口(女儿墙)高度73.50m ;机械停车库总面积320m 2,高度6.0m 。
5.2.3 综合楼由地下二层设备机房及库房、地下一层超市、地上一至二层商场、三至四层办公室及五层至二十三层住宅等四部分组成;机械停车库为单层建筑。
5.3 设计范围5.3.1 本工程红线以内室外和室内给水排水及消防系统由本院设计。
5.3.2 本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等,由城市有关部门负责设计。
排⽔系统设计说明2.5 排⽔系统设计说明2.5.1市政条件及排⽔制度建筑排⽔系统的任务是将建筑内⽣活、⽣产中使⽤过的⽔收集并排放到室外的污⽔管道系统。
根据系统接纳的污、废⽔类型,可分为三⼤类:1)⽣活排⽔系统;2)⼯业废⽔排⽔系统;3)⾬⽔排⽔系统。
建筑内排⽔体指⽰指污⽔与废⽔的分流与合流。
当有中⽔回⽤的要求时,室内宜采⽤分流制。
当⽆中⽔回⽤且室外有污⽔管⽹和污⽔⼚时,室内宜采⽤合流制。
2.5.2排放规定为了保证城市排⽔管道的安全运⾏,保持环境卫⽣,保护⽔提不遭受污⽔的污染,必须遵守国家和地⽅的有关规定。
1、排⼊城市排⽔管道时,应执⾏《污⽔排⼊下⽔道⽔质标准》(CJ18—86)。
2、排⼊地⾯⽔体时,应根据《污⽔综合排放标准》(GB 8978—1996)确定排放⽔量和污染物浓度。
2.5.3 排⽔系统的组成建筑排⽔系统基本要求(1)管道布置合理,排⽔系统能迅速畅通的将污废⽔排到室外。
(2)管道系统内⽓压稳定,避免有毒有害⽓体进⼊室内。
(3)管道及设备的安装必须牢固,避免管道渗漏。
(4)尽可能做到清污分流,为污⽔综合利⽤提供有利条件。
为满⾜上述要求,建筑内部排⽔系统的基本组成部分为:卫⽣器具和⽣产设备受⽔器、排⽔管道、通⽓系统和清通设备。
在有些排⽔系统中,根据需要还应设有污废⽔的提升设备和局部处理构筑物。
该建筑排⽔的设计由于县城⽆完整的污⽔处理⼚,所以⼤楼排⽔须作预处理,污⽔经化粪池处理后排⼊城市管⽹。
2.5.4 排⽔系统设计相关原则1、新建居住⼩区应采⽤⽣活排⽔与⾬⽔分流排⽔系统。
2、建筑物内下列情况下⼀采⽤⽣活污⽔与⽣活废⽔分流的排⽔系统:1)建筑物使⽤性对卫⽣标准要求较⾼时。
2)⽣活污⽔须经化粪池处理后才能排⼊市政排⽔管道时。
3)⽣活废⽔需回收利⽤时。
3、下列建筑排⽔应单独排⽔⾄⽔处理或回收构筑物:1)公共饮⾷业厨房含有⼤量优质的洗涤废⽔。
2)洗车冲洗⽔。
3)含有⼤量致病菌,放射性元素超过排放标准的医院污⽔。
给排水设计说明范文排水设计是建筑水暖工程中非常重要的一部分,它的设计与施工质量直接关系到建筑物的使用和运营效果。
本文将从排水管道选材、管道走向、管径确定等方面,对排水设计进行详细说明。
首先,排水管道选材是排水设计的首要考虑因素。
一般来说,常用的排水管道材料有铸铁管、钢管、PVC管和PE管等。
铸铁管具有耐腐蚀性能好、强度高等特点,适用于高层建筑的排水系统;钢管则适用于大型厂房和特殊场所,具有较好的抗冲击性能;PVC管和PE管则适用于一般住宅和小型商业建筑,具有安装方便、不易生锈等特点。
在选材时需要根据建筑物的具体情况和要求来综合考虑,确保选用的管材符合相关标准和要求。
其次,排水管道的走向是排水设计中的重要考虑因素。
一般来说,宜将排水管道尽可能靠近建筑物的重要使用场所布设,以减少管道的长度和施工难度。
同时,需要避免排水管道与水源水管、电缆、通风管道等交叉和重叠,以防止相互干扰。
此外,排水管道的走向需要保证坡度适当,以便排水迅速,防止管道内产生污物积存。
再次,根据建筑物的实际情况来确定排水管道的管径也是排水设计中需要考虑的重要问题。
一般来说,排水管道的管径需根据设计排水量、流速、污水性质和管道长度等因素来确定。
对于大型建筑物和高层建筑,一般采用较大的管径,以满足排水量大的要求;对于一般住宅和小型商业建筑,一般采用较小的管径,以满足排水量小的要求。
在确定管径时,还需要综合考虑管道安装和维护的方便性,以确保管道的正常使用和维护。
最后,排水设计还需要考虑排水口的布置和防止反流。
排水口应合理布置在建筑物内外,以满足排水要求;同时,还需要采取措施来防止污水的回流,保证排水系统的正常运行。
在设计排水口时,还需要考虑污水疏通设施,以便日常维护和清洁排水系统。
综上所述,排水设计是建筑水暖工程中非常重要的一环。
在进行排水设计时,需要综合考虑选材、管道走向、管径确定和排水口布置等因素,以确保排水系统安全、高效、可靠地运行。
排水工程设计说明1、设计依据本次排水工程设计依据为:(1)工程项目区修测电子地形图1:500;(2)《项目区域现状管线探测资料》2、采用的主要规范和标准1、《室外排水设计规范》GB50014-20162、《给水排水工程构筑物结构设计规范》GB50069-20163、《混凝土结构设计规范》GB50010-20104、《城市工程管线规划规范》GB50289-20165、《城市道路设计规范》CJJ37-20166、《给排水管道施工及验收规范》GB50268-20087、《市政公用工程设计文件编制深度的规定》(2013年版)3、计算公式与设计参数采用某市暴雨强度公式(参照各城市标准)q=2995.282(1+0.634LgTe)(t+9.587)0.776t=t1+t2其中:Te——设计暴雨重现期,取3年;t——降雨历时(min),取15分钟;雨水流量计算公式Q=q*£*F其中:Q——雨水设计流量(L/S)q——设计暴雨强度(L/S*ha)£——径流系数,南北两侧均取0.85F——汇水面积(ha)排水管道设计参数V=1nR23I12其中:V——流速(m/S)R——水力半径(m)-I——水力坡降n——粗糙系数(污水管道采用UPVC或者PE双壁波纹管取0.010;雨水管道采用混凝土或钢筋混凝土管取0.0135)。
4、设计概述本次排水工程设计主要内容为道路沿线雨污水管道设计;桩号K0+000~K0+043雨水管道单侧布置于道路西侧,桩号K0+043~K0+099雨水管道单侧布置于道路南侧,管径DN500~DN600,桩号K0+000~K0+043污水管道单侧布置于道路西侧,桩号K0+043~K0+088污水管道单侧布置于道路南侧,管径DN400,管道具体位置详见管综标准横断面图。
(1)雨水部分:本次雨水管道设计结合新建道路坡度,设置一条DN500~DN600的雨水管道收纳道路及沿线片区的雨水。
第一段:桩号K0+099至桩号K0+043,雨水走向由东向西,雨水管径DN500。

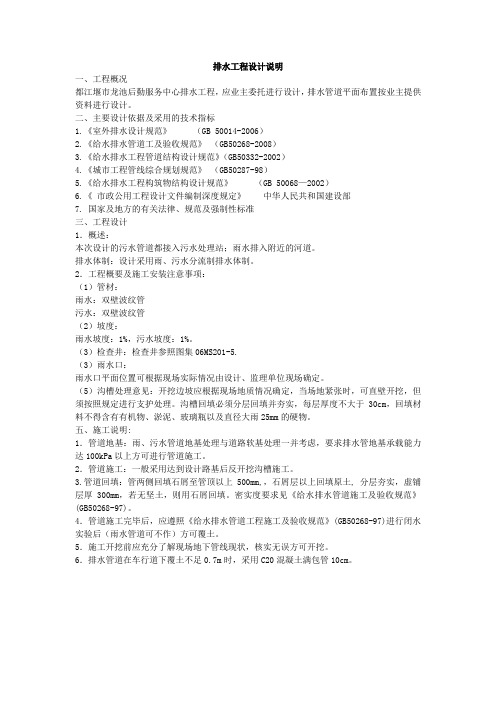

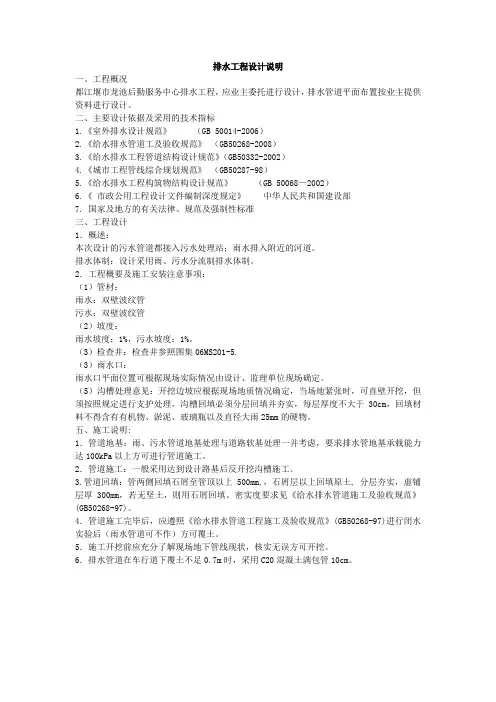

排水工程设计说明一、工程概况都江堰市龙池后勤服务中心排水工程,应业主委托进行设计,排水管道平面布置按业主提供资料进行设计。
二、主要设计依据及采用的技术指标1.《室外排水设计规范》(GB 50014-2006)2.《给水排水管道工及验收规范》(GB50268-2008)3.《给水排水工程管道结构设计规范》(GB50332-2002)4.《城市工程管线综合规划规范》(GB50287-98)5.《给水排水工程构筑物结构设计规范》(GB 50068—2002)6.《市政公用工程设计文件编制深度规定》中华人民共和国建设部7. 国家及地方的有关法律、规范及强制性标准三、工程设计1.概述:本次设计的污水管道都接入污水处理站;雨水排入附近的河道。
排水体制:设计采用雨、污水分流制排水体制。
2.工程概要及施工安装注意事项:(1)管材:雨水:双壁波纹管污水:双壁波纹管(2)坡度:雨水坡度:1%,污水坡度:1%。
(3)检查井:检查井参照图集06MS201-5.(3)雨水口:雨水口平面位置可根据现场实际情况由设计、监理单位现场确定。
(5)沟槽处理意见:开挖边坡应根据现场地质情况确定,当场地紧张时,可直壁开挖,但须按照规定进行支护处理。
沟槽回填必须分层回填并夯实,每层厚度不大于30cm,回填材料不得含有有机物、淤泥、玻璃瓶以及直径大雨25mm的硬物。
五、施工说明:1.管道地基:雨、污水管道地基处理与道路软基处理一并考虑,要求排水管地基承载能力达100kPa以上方可进行管道施工。
2.管道施工:一般采用达到设计路基后反开挖沟槽施工。
3.管道回填:管两侧回填石屑至管顶以上500mm,,石屑层以上回填原土, 分层夯实,虚铺层厚300mm,若无坚土,则用石屑回填。
密实度要求见《给水排水管道施工及验收规范》(GB50268-97)。
4.管道施工完毕后,应遵照《给水排水管道工程施工及验收规范》(GB50268-97)进行闭水实验后(雨水管道可不作)方可覆土。
排水设计说明范文排水设计是指对建筑物、道路、园林等场所进行合理的水的排放和运输的设计方案。
合理的排水设计可以保证场所的干燥和清洁,避免水淹、积水和地基沉降等问题的发生。
本文将详细介绍排水设计的目的、设计原则和设计步骤,并着重介绍建筑物排水设计中的重点问题。
排水设计的目的是为了排除建筑物内的雨水、洗涤水、污水等废水,保持室内干燥和清洁,并将废水合理地排放到外部排水系统中。
同时,排水设计还应考虑降低水的渗透性和减少地下水位的上升,确保地基的稳定性和建筑物的安全性。
排水设计的原则主要包括:1.合理利用地形和排水条件,选择合适的排水方式和排水系统类型。
2.考虑建筑物周边环境和排水要求,确定合适的排水量和排水能力。
3.考虑建筑物的用途和功能,设计合理的排水布局和管道走向。
排水设计的步骤主要包括:1.收集并分析建筑物周边地形、水文和气候等资料,确定排水条件和要求。
2.确定排水系统类型和排水方式,如地面排水、地下排水或组合排水。
3.绘制排水布置图和管道走向图,确定管道尺寸、坡度和连接方式。
4.进行排水系统的水力计算和模拟,确定排水量、排水速度和排水能力。
5.设计并选择合适的排水设施,如井口、检查井、沟渠和雨水收集设备等。
6.编制排水设计说明书和施工图纸,包括排水系统的布置、参数和规范要求等。
在建筑物排水设计中,重点问题主要包括:1.地基排水:建筑物地基的排水是排水设计中的重要问题,通过合理设置排水系统和地下水位降低设施,可以避免地基沉降和土壤液化等问题的发生。
2.雨水排放:重点考虑建筑物屋面和天台的雨水排放,通过设置合适的雨水收集设备和排水系统,可将雨水有效地排放到外部排水系统中,避免水淹和积水等问题的发生。
3.污水排放:合理设置建筑物污水管道和排水设施,通过合理的管道布置和管道尺寸选择,可有效地排放污水,并避免污水回流和管道堵塞等问题的发生。
4.排水系统的维护:排水系统的维护是保证系统正常运行的关键,建筑物排水设计应考虑设备和设施的易维护性,以方便日常维护和排障。
建筑给排水设计说明建筑给排水设计是建筑工程中非常重要的一个环节,它负责建筑物内外的供水和排水系统的设计和规划。
在建筑给排水设计中,需要考虑到建筑物的用途、设计标准、环境因素等多个方面,以确保建筑物内部的供水和排水安全可靠。
本文将从建筑给排水设计的基本原则、设计流程和常见设备等几个方面进行详细说明。
首先,建筑给排水设计的基本原则是确保供水和排水系统的安全可靠。
在设计中,需要考虑到建筑物的用途和人流量,选择合适的给水设备和排水设备,并将它们合理布局在建筑物内外,以满足使用需求。
同时,还需要考虑到环境因素,如地形、降雨量、地质条件等,以预防水灾和管道堵塞等问题。
其次,建筑给排水设计的流程一般包括三个阶段:前期调查、设计方案和施工图设计。
前期调查是对建筑物内外的供水和排水条件进行详细了解,包括建筑物的使用需求、周边环境的状况、供水和排水设备的位置和状态等。
设计方案阶段是根据前期调查的结果,制定出满足需求的水供排方案,包括选择合适的给水设备和排水设备、确定管道的走向和施工方法等。
最后,施工图设计是根据设计方案,制定出具体的施工图纸,包括给水和排水管道的尺寸、材料、连接方式等,以指导施工和安装。
建筑给排水设计中常见的设备包括给水设备和排水设备。
给水设备包括水泵、水箱、水垫板等,用于将地下水或城市自来水供应到建筑物内部。
排水设备包括排水管道、排水阀门、排水井等,用于将建筑物内部的污水或雨水排放到污水处理厂或排水河道。
在建筑给排水设计中,还要考虑到节能环保的原则,采用节能的给水设备和排水设备,减少能源消耗和减少对环境的污染。
同时,建筑物的给水和排水系统也要与建筑物的其他系统进行协调,如电力系统、供暖系统等,以确保它们的正常运行。
总之,建筑给排水设计是建筑工程中非常重要的一个环节,它关系到建筑物的供水和排水系统的安全可靠。
在设计中,需要考虑到建筑物的用途、设计标准、环境因素等多个方面,以确保供水和排水系统的安全可靠。
设计计算书一、格栅各部尺寸设计计算Qmax=0.02m3 ,K总=3设栅前水深h=0.3,过栅流速取v=0.8m/s,用细格栅,栅条间隙e=8mm,格栅安装倾角α=60°.栅条的间隙数:=10栅槽取栅条宽度S=0.01m.B=S*(n-1)+en=0.01×9+0.008×10=0.17 m进水渠道渐宽部分长度:B1=0.1 m,渐宽部分展开角α=60°,此时进水渠道内的流速为0.67m/s.L1===0.10 m栅槽与出水渠道连接处的渐窄部分长度L2=L1/2=0.05 m过栅水头损失:栅条为矩形截面。
取k=3:h1=kh0 ,h0=sina ,式中 h1——过栅水头损失,m;h0——计算水头损失,m;g——重力加速度,9.81m/s²;k——系数,格栅受污物堵塞后,水头损失增大的倍数,一般取3;ζ——阻力系数,当为矩形断面时,β=2.42。
h1=2.42sin60°×3=0.276 m栅槽总高度,取栅前渠道超高0.3 m,H1=0.6 mH=0.6+0.276=0.876 m栅槽总长度L=L1+L2+0.5+1.0+=2.00 m每日栅渣量,取W===0.06/d (采用人工清渣)二、沉淀池的设计计算由于该处理站规模较小,故选用竖流式沉淀池,它具有占地面积小,排泥方便,运行管理简单等优点。
其计算草图如下:图5沉淀池总有效断面面积:A = Q / v式中:A——初沉池总有效断面面积,m2;Q——设计流量, m3/h;v——废水上升流速。
设废水上升流速 v=0.5mm/sA = Q / v = 63/ (0.0005*3600) = 35 m2中心管断面面积 f=q/ v式中: f——中心管断面面积,m2;q——池子设计流量,m3/s;v ——中心管内流速,取30mm/s 。
设计流量为0.02m 3/s ,则f = q / v= 0.02/ 0.03 = 0.67 m 2水力表面负荷 q = f A Q+=67.03563+=1.76 <2 m 3/(m 2·h)中心管直径 D =πf4=π67.0*4= 0.9m喇叭口直径 d 1 = 1.35D= 1.35*0.9 = 1.22m反射板直径 d 2 = 1.30d 1= 1.30*1.22 =1.58m喇叭口与反射板间的高度 h 3 = 11d v qπ式中 : q ——池子设计流量,m 3/s ;v 1————缝隙出流速度,一般不大于20 mm/s ;d 1——喇叭口直径, m/s 。
排水工程设计总说明1.设计规范●《公路排水设计规范》(JTJ 018—97)●《室外排水设计规范》(GB50014—2006)●《给水排水工程构筑物结构设计规范》(GB 50069—2002)●《给水排水工程管道结构设计规范》(GB 50332—2002)2.设计原则(1)排水体制采用雨污分流制。
道路雨水采用市政排水管道形式,按重力流排入规划出水口。
(2)排水管水力计算结合道路设计坡度,合理划分设计管段和汇水(服务)面积,合理设计管道坡度及管径,以降低工程造价。
(3)考虑到发展的不可预见性,雨水系统布置在管径和高程上适当留有余地。
(4)管渠基础、雨水检查井等构造物设计荷载按汽车-超20级计算。
(5)管材及管道基础的设计考虑本工程场地地下水位较高、局部为软土地基等不利因素。
3.流域面积雨水管道设计,本工程的雨水管道主要负责收集和排除路面积水,结合当地现状自然沟渠及现状市政排水管渠的分布情况、水体水位高的特点以及本工程道路、桥涵等其他相关专业的工程设计情况,按照雨水就近排放的原则,就近接入沿线排洪渠或自然沟渠。
4.平面定线根据《国道321线K32+600~K33+960市政配套工程》中的“道路标准横断面”设计图,对本工程道路排水的情况分路段进行布置(如下列图所示)。
5.竖向标高的确定竖向标高确定原则:流域范围内最远点或最不利点的雨水能接入本工程管线内。
雨水管道的埋深主要根据接入水体的水位和道路路面(地面)高程进行控制。
并结合本道路沿线构筑物的位置和高程等情况进行调整,以保证管道和涵底的安全净距满足规范要求和排水顺畅。
6.设计规模本工程雨水管道总长3510m(不包含雨水口连接管),最小管径达D600,最大管径D1800。
7.工程材料、管道基础及接口形式、施工方法(1)管材选型及基础形式目前市政排水管的主要管材由钢筋混凝土管、铸铁管等。
钢筋混凝土管的强度和刚度高,抗渗性较好,价格较为便宜,施工安装工艺成熟等优点,但是钢筋混凝土管易断裂。
建筑给水排水工程设计说明书一、工程概况本工程为具有餐饮、住宿、办公会议功能的综合楼。
二、建筑设计资料建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图以及卫生间大样图等。
地下层为高低压配电房、冷冻机房、工具房、消防控制室及电话总机房,贮水池与水泵房也设于地下层中。
1层为大厅及餐厅,餐厅每日就餐人数200人。
2~8层为客房, 客房共有床位172张,每间客房均带有卫生间。
9层为会议室和休息室,屋顶层为电梯机房和中央热水机组间,屋顶水箱设于屋顶层之上。
根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备及集中热水供应系统,要求全天供应热水。
该大楼要求消防给水安全可靠,设置独立的消火栓系统及自动喷水系统,每个消火栓内设按钮,消防时直接启动消防泵。
生活水泵要求自动启动。
管道要求全部暗敷设。
三、城市给水排水资料1、给水水源本建筑以城市给水管网为水源,大楼西面有一条DN400的市政给水干管,接管点比该处地面低0.5m,常年资用水头为200 Kpa,城市管网不允许直接抽水。
2、排水条件本地区建有生活污水处理厂,城市排水污(废)水、雨水分流制排水系统。
本建筑东侧有DN600的市政排水管道(管底标高:-1.50m)和雨水管(管底标高:-2.00m)。
3、热源情况本地区无城市热力管网,该大楼自设集中供热机组间。
4、卫生设备情况除卫生设备、洗衣房、厨房用水外,其它未预见水量按上述用水量之和的15%计,另有5m3/h的空调冷却用水量二、设计过程说明1、给水工程根据设计资料,已知室外给水管网常年可保证的工作水压,仅为200kpa,故室内给水拟采用上、下分区供水方式。
即1~3层及地下室由室外给水管网直接供水,地下层和一层直接接入室给水管,2~3层采用上行下给方式。
4~9层为设水泵、水箱联合供水方式,管网上行下给。
因为市政管网不允许直接抽水,故在建筑物地下室内设生活——消防合用水池。
屋顶水箱设水位继电器自动合闭水泵。
给排水设计说明范例一、项目背景:随着城市建设的快速发展和人民生活水平的提高,给排水系统在城市建设中的重要性越来越凸显出来。
给排水设计作为城市基础设施的重要组成部分,其合理性和科学性直接影响着城市的居民生活质量和城市形象。
因此,本文将为大家提供一份给排水设计说明的范例,旨在帮助设计人员更好地规划城市的给排水系统。
二、设计目标:1. 安全可靠:给排水系统设计要充分考虑到使用者的安全需求,确保给水水质符合卫生标准,排水系统能够正常运作。
2. 高效节能:给排水系统设计要尽可能减少用水量和能耗,采用节能技术和设备,提高系统的运行效率。
3. 环保可持续:给排水系统设计要符合环保要求,减少污染物的排放,最大限度地保护环境。
4. 适应性强:给排水系统设计要考虑到未来城市的发展需求,具备一定的扩展性,能够适应不同的城市规模和特点。
三、设计原则:1. 综合考虑:给排水系统设计要充分考虑到各种因素,如城市布局、土地利用、水资源状况等,进行综合分析和评估。
2. 科学合理:给排水系统设计要遵循相关的技术规范和标准,保证设计方案的科学性和合理性。
3. 绿色可持续:给排水系统设计要推广使用环保材料和节能设备,减少资源消耗和环境污染。
4. 风险评估:给排水系统设计要进行风险评估,识别潜在的风险和问题,并提出相应的应对措施。
5. 经济可行:给排水系统设计要充分考虑到经济效益,确保设计方案的可行性和可持续性。
四、设计内容:给排水系统的设计内容包括以下几个方面:1. 给水系统设计:根据城市的用水需求和供水条件,确定给水系统的规模和布局,选择合适的给水设备和管道材料。
2. 排水系统设计:考虑到城市的排水需求和排水条件,确定排水系统的规模和布局,设计合适的排水设备和管道。
3. 雨水利用系统设计:利用雨水资源,设计雨水收集系统和利用设备,实现雨水的集中利用和排放。
4. 污水处理系统设计:根据城市的污水排放要求和处理能力,设计污水处理设施和处理工艺,实现污水的有效处理和排放。
目录1. 设计原始资料-------------------------------------------------------22. 设计任务-----------------------------------------------------------33. 污水管道的设计-----------------------------------------------------33.1 在小区平面图上安插污水管道------------------------------------33.2 街区编号并计算其面积------------------------------------------33.3 划分设计管段,计算设计流量------------------------------------43.4 水力计算------------------------------------------------------53.5 本卷须知------------------------------------------------------7污水主干管水力计算表------------------------------------------7绘制管道平面图和纵剖面图--------------------------------------74. 雨水管道的设计-----------------------------------------------------74.1 划分排水流域和管道定线----------------------------------------74.2 划分并计算各设计管段的汇水面积--------------------------------84.3确定各排水流域的平均径流系数、设计重现期P、地面集水时间以及折减系数m--------------------------------------------------------8-------------------------------------------9 求单元面积径流量q列表进行雨水干管的设计流量和水力计算,以求得各管段的设计流量--9绘制雨水管道平面图及纵剖面图----------------------------------9本卷须知------------------------------------------------------95. 设计小结-----------------------------------------------------------96. 参考文献----------------------------------------------------------107. 图纸局部1.设计原始资料湖南地域某城镇总平面图一张。
第一章排水体制的选择及系统布置形式1。
1设计资料分析本排水管网规划的城市远期人口密度:300人/ha。
根据该城区的平面图,可知该城区自北向南倾斜,即北高南低,地形比较平坦,没有太大的起伏变化。
河流位于城市南部,流向东南至西北。
城区中有14个工业企业.全年北风最多,夏季主导风向为南风。
1.2排水体制选择一般来说,城市排水系统的排水体制有三种情况:合流制、分流制和混流制。
1.合流制排水系统是将生活污水、工业废水和雨水混合在同一个管渠内排除的系统。
其有一部分污水未经无害化处理直接排放,使受纳水体遭受严重污染。
2.分流制排水系统是将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统.从环保方面来看,分流制将城市污水全部送至污水厂进行处理,与合流制相比较为灵活,截流干管尺寸不算太大,比较容易适应社会发展的需要,一般又能符合城市卫生的要求,所以在国内外获得了较广泛应用.从造价方面来看,分流制可节省初期投资费用。
从维护管理方面来看,分流制系统可以保持管内的流速,不易发生沉淀,同时,流入污水厂的水量和水质比合流制变化小得多,污水厂的运行易于控制。
3。
混流制排水系统优缺点介于合流制和分流制排水系统两者之间.综上所述,考虑到该地区雨季雨量较大,为有一个较高的环保要求,本设计采用分流制排水系统.1。
3排水系统布置形式正交式、截流式、平行式、分区式、分散式和环绕式布置形式的比较根据城市地形分析,本设计的雨水排水系统主要采用正交式布置;污水排水系统主要采用截流式布置。
第二章污水管道系统的设计2.1污水处理厂厂址选择本设计中污水处理厂布置在该市的东南角,位于主导风向的下风向,城市河流的下游,靠近岸边。
其依据是:①根据该地区常年主导风向,厂址选在城市东南角,可以减小污水厂所产生臭气对城市环境的影响。
②污水厂建在河流的下游,这样避免对城市取用水水质的影响。
③污水厂布置在地势较低处,有利于污水管道的重力流动,故设在河流下游的岸边。
建筑给水排水设计标准[附条文说明建筑给水排水设计标准相关说明一、了解建筑给水排水设计标准的重要性•建筑给水排水设计标准是保证建筑物正常运行和使用的重要依据。
•遵守标准可以确保建筑物的供水和排水系统安全可靠,符合卫生要求。
二、建筑给水排水设计标准的制定和修订流程1.相关部门评估和研究市场需求和技术发展趋势。
2.参考国家和地区的法律法规及相关技术规范。
3.制定初稿,并征求专家和相关行业的意见。
4.修订初稿,形成正式建筑给水排水设计标准。
三、建筑给水排水设计标准的基本内容1.给水系统设计标准:–确定建筑物的供水量及水压要求。
–设计水源、水箱、水泵等设备的安装和布置方案。
–制定水管道及配件的选择和敷设标准。
–确定消防用水和生活用水的区分及相关配套设施要求。
2.排水系统设计标准:–确定建筑物的排水流量及排水压力要求。
–设计污水管道、雨水管道的规划和布置方案。
–制定排水管道及配件的选择和安装要求。
–确定雨水收集和处理的要求及相关设备配置。
四、建筑给水排水设计标准的应用范围和局限性•建筑给水排水设计标准适用于各类建筑物,包括住宅、商业、工业等。
•标准的设计内容可能因地区、用途、规模等因素而有差异,需要根据具体情况进行调整。
五、建筑给水排水设计标准的更新与变化•建筑给水排水设计标准会随着科技进步和社会发展的变化而不断更新。
•建筑行业的创新和新技术的应用也会对标准进行相应的修订和调整。
六、遵守建筑给水排水设计标准的意义和建议•遵守标准可确保建筑物供水和排水系统的正常运行,减少故障和事故发生的风险。
•建议建筑相关从业人员和设计师要详细了解并运用建筑给水排水设计标准,以确保设计和施工的质量和安全性。
以上是对建筑给水排水设计标准及相关说明的概括和介绍。
建筑行业的从业人员和设计师需要深入理解和遵守这些标准,以确保建筑物的安全和可持续发展。
七、建筑给水排水设计标准的核心原则•安全性:建筑给水排水系统设计应考虑人身安全和环境保护,保证供水和排水过程安全可靠。
给排水及消防设计说明(二)哈萨克斯坦阿斯塔纳轻轨工程给排水专业总说明(二)(2)排水量本工程最高日排水量为0.3m3/d,最大时排水量为0.03m3/h;5.5 灭火器配置1)灭火器配置原则:本工程各单体建筑根据《建筑灭火器配置设计规范》(GB50140-2005)配置灭火器;2)火灾种类分析:本工程火灾种类主要是固体物质火灾,即A类火灾,同时强弱电气房间存在物体带电燃烧的火灾(带电火灾)即E类火灾;3)灭火器选择:本工程选择磷酸铵盐干粉灭火器,选用5㎏手提灭火器;4)灭火器的最大保护距离:手提灭火器最大保护距离15m;5)灭火器配置及灭火器箱:灭火器配置数量经计算确定,灭火器优先放于消火栓箱内,如保护距离或数量不够时需单独放入灭火器箱子内,不得直接将灭火器放置在地面上;6)注意事项:灭火器应设置在位置明显和便于取用的地点,且不得影响安全疏散;对有视线障碍的灭火器设置点,应设置指示其位置的发光标志;灭火器的摆放应稳固,其铭牌应朝外。
手提式灭火器宜设置在灭火器箱内或挂钩、托架上,其顶部离地面高度不应大于1.50m;底部离地面高度不宜小于0.08m。
灭火器箱不得上锁;灭火器不宜设置在潮湿或强腐蚀性的地点。
当必须设置时,应有相应的保护措施;灭火器不得设置在超出其使用温度范围的地点(磷酸铵盐干粉灭火器使用温度范围:-20℃-50℃);由于当地气候条件限制,磷酸铵盐干粉灭火器不可设置于室外。
其他未尽事宜按照《建筑灭火器配置设计范围》(GB50140-2005)5.6管道保温5.6.1管道保温设置的依据本工程所在地阿斯塔纳极端最低气温为-52℃,本站为高架站,依据车站采暖设计温度、运营时间及给排水及消防管道铺设位置,选择给排水及消防管道的保温系统设置。
5.6.2管道保温系统选择及设置范围1)卫生间和泵房:在卫生间和泵房内采暖系统保证整个冬季全天候温度在5℃以上,所以,在卫生间内、污水泵房、给水泵房、消防泵房内的给排水及消防管道和设备不设置保温系统;2)其他区域:除以上区域之外的其他区域,给排水管道所在位置的环境温度均不能保证整个冬季全天候温度在5℃以上(尤其是站台板下、出入口天桥内、箱梁内、管道井内,距离外围护结构较近的站厅层、站台层等区域),给排水及消防管道和设备均设置电伴热保温系统。
第1章设计总说明给水管网的设计是给排水工程规划设计的主要内容,通过技术经济分析,选择技术可行、经济合理的最佳方案。
根据输配水管网布置的原则,选择管网控制点,进行平差和水力计算,确定输配水干管的直径、走向,并布置沿线的主要附件;绘制管道平面图和纵断面图。
排水管网设计根据确定的设计方案,在适当比例的总体布置图上划分排水流域,布置管道系统;根据设计人口数污水量标准,计算污水设计流量;进行污水管道水力计算,确定管道断面尺寸、设计坡度、埋设深度;确定污水管道在道路横断面上的位置;绘制管道平面图和纵断面图。
1.1设计原始资料(1)城区平面图1X(电子版)(2)城区及人口情况:该城区为XX省某大城市的一个城区,位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
(3)火车站污水量为320 m3/d,均匀排出。
(4)城区工业企业分布及用水量情况见表1。
表1.1工厂名称工人数生产用水量(m3/d)排入市政管网的最大生产污废水量(m3/d)用水时间高温车间一般车间A 120 260 3500 3200 全天均匀使用B 80 136 **** **** 8~24h均匀使用C 94 187 **** **** 全天均匀使用D 0 150 **** **** 8~16h均匀使用E 50 145 2000 1800 8~16h均匀使用备注水质与生活饮用水相同,水压无特殊要求。
淋浴人数高温车间按85%计,一般车间按70%计。
(5)城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m。
年降水量为936mm。
城市最高温度为42℃,最低温度为0.5℃,年平均温度为20.4℃。
夏季主导风向为南风,冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例(%)见表2。
表1.2各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地0.3 0.4 0.1 0.1 0.2(6)水文资料①河流历史最高洪水位为98.4m,97%保证率的枯水位为86.5m;常水位为92.3m。
第一章设计说明1.1给水系统设计说明(1)给水系统选择根据设计资料,已知室外给水管网常年可保证的工作水压为250KPa,所以1-3层采用直接供水方式。
(2)给水系统的布置给水管道的布置按供水可靠程度要求可分为枝状和环状两种形式,前者单向供水,供水安全可靠性差,但节省管材,造价低;后者管道相互连通,双向供水,安全可靠,但管线长,造价高。
一般建筑内给水管网宜采用枝状布置。
按水平干管的敷设位置又可分为上行下给、下行上给和中分式三种形式。
干管设在顶层天花板下、吊顶内或技术夹层中,由上向下供水的为上行下给式,适用于设置高位水箱的居住与公共建筑和地下管线较多的工业厂房;干管埋地、设在底层或地下室中,由下向上供水的为下行上给式,适用于利用室外给水管网水压直接供水的工业与民用建筑;水平干管设在中间技术层内或中间某层吊顶内,由中间向上、下2个方向供水的为中分式,适用于屋顶用作露天茶座、舞厅或设有中间技术层的高层建筑。
该设计系统按供水可靠程度采用枝状网,按水平干管的敷设位置采用下行上给式。
(3)给水管道的布置给水管道采用PP-R管,热熔连接。
管道的布置与建筑物的性质、结构情况、用水要求、配水点和室外给水管道的位置以及给水系统的给水方式有关。
1.2排水系统设计说明(1)排水系统本设计为室内排水系统,根据规范,粪便污水不能直接排放,需经过化粪池处理之后才能排入市政下水道。
采用室内污、废水合流排水系统。
(2)排水设备组成卫生器具:大便器,小便器,地漏,拖布池,洗手盆。
(3)排水管道布置建筑内部排水系统直接影响着人们的日常生活和生产,为创造一个良好的生活和生产环境,建筑内部排水管道布置和敷设时应遵循以下原则。
1.排水畅通,水力条件好;2.使用安全可靠,不影响室内环境卫生;3.总管线短、工程造价低;4.占地面积小;5.施工安装、维护管理方便;6.美观。
(4)排水横支管布置与敷设1.排水横支管不宜太长,尽量少转弯,1根支管连接的卫生器具不宜太多。
排水施工图设计说明1 设计依据1.1设计合同依据我公司与业主单位签订的设计合同。
1.2设计规范、标准1.2.1《室外排水设计规范》(GB50014-2006)1.2.2《室外给水设计规范》(GB50013-2006)1.2.3《给水排水工程构筑物结构设计规范》(GB50069-2002)1.2.4《给水排水工程管道结构设计规范》(GB50332-2002)1.2.5《城市防洪工程设计规范》(CJJ50-92)1.2.6《城市工程管线综合规划规范》(GB50289-98)1.3设计基础资料、工程资料1.3.1红炉镇政府提供1:500地形图;1.3.2红炉镇政府提供的相关道路排水设计;1.3.3道路专业提供的相关施工图设计图纸。
2 设计原则2.1排水管道施工图设计符合城市总体规划和片区控制性详细规划的基本要求2.2满足需求原则。
排水管道均按远期排水需求规模设计。
2.3 满足接入的可能性和便利性原则。
新建排水管网充分考虑区域排水现状及地块建设的情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
2.4 排水管网设计注意技术性与经济性相结合的原则。
2.5 满足选材优化原则。
设计选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼顾经济投入的合理性。
不得使用淘汰产品及与国家产业政策不符的材料和产品。
2.6 满足综合协调原则。
排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足够的空间,为管线综合提供条件。
3工程概况3.1工程基本情况本项目红炉镇场镇道路白改黑工程全长704.425m,共分为2段:A线道路,长543.749m。
其中A K0+000~A K0+380为白改黑路段,总宽约25m, 车道宽约14.9-15.1m,人行道两侧各宽约3.7-7.1m。
A K0+380~A K0+543.749为新建道路,该段道路接永荣路,总宽25m,车行道宽15m,人行道两侧各宽5m。
B线道路,长160.676m,总宽约22m,车行道宽约12.0-12.2m,人行道两侧宽约3.7-5.6m。
3.2排水工程设计范围本次设计包括道路段雨、污水管网设计。
3.3排水现状道路段周边地块雨水呈散排,雨、污水管道未建。
4 设计标准及基本参数4.1设计年限本工程为久性市政排水工程设计,排水系统规模均按远期规划进行设计。
4. 2排水体制本工程排水体制采用雨、污水分流制,雨、污水管网分别自成体系。
4.3 设计规模雨水量计算按重庆市暴雨强度公式和流域汇水面积计算,根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。
污水按城市综合污水量(城市综合用水量标准的85%)和规划人口进行计算。
4.4 基本设计参数⑴最大设计流速:排水管道V max=5.0m/s;⑵最小流速:污水管道在设计充满度下为V min=0.6m/s。
⑶雨水管道按满流设计;污水按非满流设计其最大设计充满度按下表:⑷最小管径与最小设计坡度:市政排水管最小管径控制在DN400,最小设计坡度控制在i=0.003。
⑸本工程排水管道均采用管顶平接。
5 雨水系统5.1雨水量计算雨水设计流量公式:Q=qψF(L/S)·暴雨强度(q)采用重庆市暴雨强度公式:q=2822(1+0.775Lgp)(t+12.8p 0.076)0.77(L/S·Ha)·暴雨重现期:道路P=2年,临时排水管涵P=1年·设计降雨历时:t=t1+mt2(min) 其中,地面集水时间:t1=5 (min)折减系数:暗管m=2、明渠m=1.2管渠内雨水流行时间:t2 (min)按计算确定。
·综合径流系数:ψ=0.75。
·汇水面积(F)分地块计算(Ha)。
5.2雨水管道布置雨水管道沿道路双侧布置。
雨水管布置于人行道下,雨水管中心距路缘石1.5m,雨水管径DN400。
道路路幅为一块板,雨水口设在机动车道边,双篦雨水口。
本设计雨水接入下游雨水排水系统。
6污水系统6.1污水量计算本设计污水量按该片区《控规》污水量计算,分流制污水管道设计流量计算公式:Q max=Q ave×(1+0.1)×K z(L/S)式中Q max:设计污水流量(L/S)——最高日最高时污水秒流量。
Q ave :平均日平均时污水流量(L/S ),《控规》确定。
0.1:雨水渗入量系数 K z :总变化系数,按下表取值污水管道水力计算公式(非满流)Q=vA (l/s ) 水力计算按满宁公式:2/13/21i R v n= (m/s ) 过水断面:A=(θ-sin θcos θ)r 2 (m 2)——h ﹤D/2水力半径:r R os θθθθ2)sin (-= (m ) Or :A=(π-θ+sin θcos θ)r 2 (m 2)——h ﹥D/2)(2cos sin θπθθθπ-+-=R (m )n :管材粗糙系数,钢筋混凝土管(非满流)取n=0.013,塑料管取n=0.009。
6.2 污水管道布置污水管道沿道路右侧布置。
污水管布置于人行道下,污水管中心距路缘石3m 。
本设计污水接入下游污水排水系统。
下游污水系统未建成以前本段污水管道不得投入使用。
7 管材、基础及接口 7.1管材本工程排水管道采用HDPE 双壁波纹管,人行道上埋深小于4.0m ,环刚度SN ≥4000N/㎡;人行道上埋深大于4.0m 或设置于车行道下,采用满包混凝土加固,做法详见大样图。
双壁波纹管的制造及安装应符合《埋地用聚乙烯(PE )结构壁管道系统第1部分:聚乙烯双壁波纹管材》(GB/T19472.1-2004)要求,及各企业的产品标准及安装操作手册。
所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品,优先采用具有国家通用标准的管材。
7.2接口双壁波纹管接口形式采用双橡胶圈承插连接,详细作法参照厂家使用说明。
7.3基础双壁波纹管采用砂垫层基础,做法详见大样图。
人行道上管道埋深大于4.0m 或设置于车行道下,采用满包混凝土加固,做法详见大样图。
8 检查井、跌水井及其它构筑物 8.1 检查井8.1.1管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。
本次工程检查井埋深均小于6.0m ,检查井均采用矩形混凝土块砌筑检查井。
5..8.1.2检查井井盖、盖座、爬梯均采用新型复合材料(GRP )成品,井盖、盖座车行道上采用重型,人行道上采用轻型。
8.2雨水口8.3.1 本工程采用浆砌条石双篦雨水口,雨水篦为新型复合材料成品。
8.3.2 雨水口连接管管径为DN300mm ,以>2.0%的坡度接入临近雨水检查井。
8.3.3道路竖曲线最低点及道路交叉口附近的雨水口,在实施时应调整至实际路面的最低点,以保证有效收水。
9 管道施工9.1管道放线本工程排水管道放线均按检查井坐标表严格放线,检查井坐标点为主线管道轴线投影与检查井横轴线交点。
9.2现场复核本工程雨、污水上下游管线必须接顺。
设计要求在施工放线时首先复核上下游现状管渠、接纳水体等的位置、标高、断面尺寸等,若与设计有不符之处,必须立即通知设计单位研究处理。
9.3沟槽开挖沟槽开挖必须在路基成型后,按先深后浅的原则进行施工。
管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。
沟槽开挖边坡最陡值根据不同土质按1:0.1~1.5控制(详见管道开挖断面图),如果现场条件不允许,必须采取加支撑等措施。
对于填方地段,须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽,填方应按道路路基要求进行。
9.4地基处理管道及构筑物地基承载力不小于0.2Mpa(有特殊要求的,按相关设计图说)。
沟槽在填方地段、地基受到扰动或沟槽超挖的,管道基础以下必须分层夯实回填,密实度不小于90%。
对于地质条件较差地段,如淤泥、杂填土等,必须进行换填。
换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等,具体采用材料及换填深度按相关设计图说。
9.5管道安装所有管道的安装必须严格执行《给水排水管道工程施工及验收规范》(GB50268—97)的规定。
9.6测试与试验所有的材料、产品均应有出厂检验合格证书,进场应按相关程序进行进场检验。
所有的污水管道在回填前还必须按照《给水排水管道工程施工及验收规范》的规定做管段闭水试验。
9.7沟槽回填管道、涵洞及构筑物沟槽回填必须在混凝土及砂浆达到80%以上(有特殊要求的,按相关设计图说)设计强度后方可进行。
回填要求分层压实、对称均匀回填。
回填材料及压实度应严格执行本设计相关设计图说要求,同时必须符合《给水排水管道工程施工及验收规范》(GB50268—97)相关规定。
管区(沟槽底至管顶以上1.0m范围内)禁止采用推土机等大型机械进行回填。
管顶严禁使用重锤夯实。
10 验收工程中间验收和竣工验收必须严格按照国家及重庆市工程管理相关法规、规定程序进行。
需要设计单位参加验收的分部工程,应在该分部工程按设计要求完成后,下道工序未进行之前及时通知设计单位。
验收前施工单位应事先准备好必须的相关图表等技术资料,并有业主代表、监理、质监及相关部门共同参与进行。
11 其他11.1本说明及设计图说未特别予以说明的内容,均应遵照相关施工规范及各种专业、行业技术规范、标准进行。
11.2管道施工顺序应为由管道下游至上游敷设。
施工中发现问题,或设计资料之间、设计与现场情况之间有不符之处,应及时通知设计单位,以会同建设单位、监理单位及质监等部门共同研究处理,以确保工程质量。
施工单位不得擅自进行处理。
11.3本工程中排水管道、检查井井盖、盖座及雨水篦在施工时亦可根据实际情况选择其它材料,但所选材料应为符合国家及有关部门相关标准、规范的合格产品,并经设计单位认可。
附:排水主要工程量表本工程量表仅作为施工图设计预算参考,实际发生量以施工现场核实为准。
