增量式旋转编码器的正反置零偏差消除方法及计数方法（原创版4篇）篇1 目录1.增量式旋转编码器的概述2.正反置零偏差消除方法3.计数方法4.应用实例与注意事项篇1正文一、增量式旋转编码器的概述增量式旋转编码器是一种测量旋转角度的传感器，其工作原理是通过旋转编码器内部的光电传感器对通过的透光缝隙进行扫描，产生脉冲信号。
根据脉冲信号的数量和频率，可以精确测量旋转角度。
增量式旋转编码器广泛应用于各种工业控制和测量领域。
二、正反置零偏差消除方法正反置零偏差是指增量式旋转编码器在旋转过程中，由于轴承、轴间距等因素引起的脉冲信号计数误差。
为了消除这种误差，可以采用以下两种方法：1.调整编码器内部参数增量式旋转编码器内部有一个内插细分值，可以通过调整这个值来消除零偏差。
通常编码器内部有多个内插细分值可供选择，如 1、2、4、6、10 等。
选择合适的内插细分值可以有效消除零偏差。
2.使用后处理技术在编码器输出的脉冲信号中，可以通过后处理技术对信号进行修正。
例如，可以采用数字滤波器、卡尔曼滤波器等技术对脉冲信号进行平滑处理，从而消除零偏差。
三、计数方法增量式旋转编码器的计数方法有以下两种：1.双通道工作模式双通道工作模式是指编码器同时输出 A、B 两个通道的脉冲信号。
通过同时读取 A、B 通道的脉冲信号，可以有效提高旋转角度的测量精度。
在双通道工作模式下，每个旋转对应的脉冲数为 A、B 通道脉冲数之和。
2.三通道工作模式三通道工作模式是指编码器同时输出 A、B、Z 三个通道的脉冲信号。
A、B 通道的脉冲信号用于测量旋转角度，Z 通道的脉冲信号用于测量旋转方向。
在三通道工作模式下，每个旋转对应的脉冲数为 A、B 通道脉冲数之和。
四、应用实例与注意事项增量式旋转编码器在工业控制和测量领域有广泛应用，例如用于电机转速控制、机床定位控制等。
在使用过程中，应注意以下几点：1.选择合适的编码器型号和参数，以满足实际应用需求。
2.确保编码器与被测对象之间的连接牢固可靠，避免信号丢失或干扰。

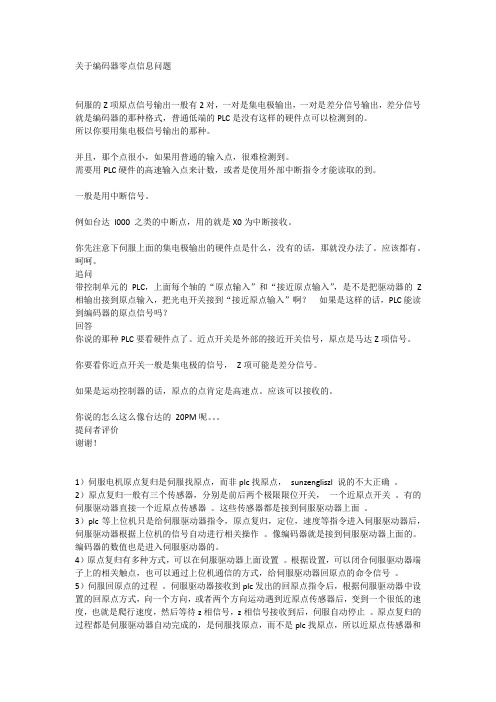

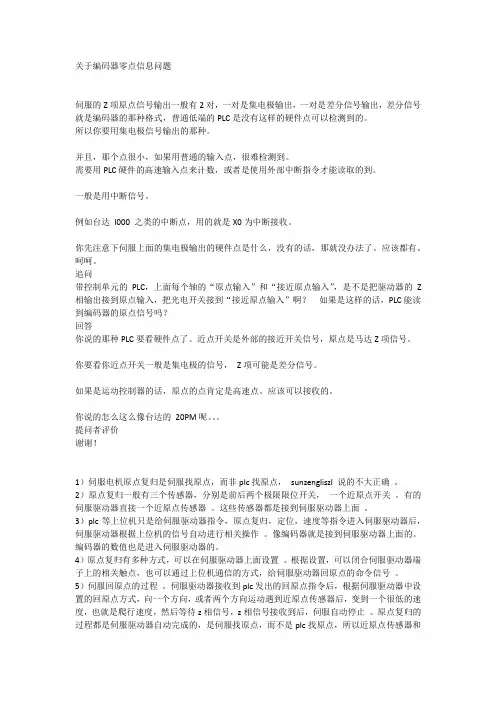

编码器安装零点位置的找寻和计算讲一点编码器的零点确定。
增量值编码器一般每圈提供一个z相（零位）信号，而绝对值编码器每个位置唯一，同样也有一个零位，那么，编码器在使用中如何确定零位呢？一般有如下几种方式：一。
编码器轴转动找零，编码器在安装时，旋转转轴对应零位，一般增量值与单圈绝对值会用这种方法，而轴套型的编码器也用这种方法。
缺点，零点不太好找，精度较低。
二。
与上面方法相当，只是编码器外壳旋转找零，这主要是对于一些紧凑型安装的同步法兰（也有叫伺服法兰）外壳所用，如图：三。
通电移动安装机械对零，通电将安装的机械移动到对应的编码器零位对应位置安装。
（伺服中带U/V/W信号的多用这种方法，关于这个题目，中国工控网论坛上的波恩网友有一篇很好的介绍，推荐给大家：/Forum/ForumTopic.aspx?Id=20081005121216 00001）四。
偏置计算，机械和编码器都不需要找零，根据编码器读数与实际位置的偏差计算，获得偏置量，以后编码器读数后减去这个偏置量。
例如编码器的读数为100，而实际位置是90，计算下在实际位置0位时，编码器的读数应该是10，而这个“10”就是偏置量，以后编码器读到的数，减去这个偏置量就是位置值。
可重复多次，修正偏置量。
对于增量值编码器，是读取原始机械零位到第一个Z点的读数，作为偏置量。
精度较高的编码器，或者量程较大的绝对值多圈编码器，多用这种方法。
五。
智能化外部置零，有些带智能化功能的编码器，可提供外部置位功能，例如通过编码器附带的按键，或外带的软件设置功能置零。
而我们提供的最新的Easypro?的智能化绝对值编码器，提供了一根外部置位线，将这个线与编码器供电的正电源短触一下，编码器此时的位置就是预先定好的预置位置（预置可以是零，也可以是其他事先约定的位置）。
六。
需要说明的是，绝对值编码器的零位再往下就是编码的循环最大值，无论是单圈绝对值，还是多圈绝对值，如果置零位，那么再往下（下滑、移动，惯性过冲等），就可能数据一下子跳到最大了，对于高位数的绝对值多圈，可能数据会溢出原来的设定范围。
ABZ增量式编码器的零点位置参数补偿通常是通过以下步骤进行的：
1. 确定零点位置：首先，需要确定编码器的零点位置。
这可以通过测量编码器的最小输出值来确定，通常是零脉冲的位置。
2. 测量初始值：在确定零点位置后，使用编码器测量初始值。
这可以通过读取编码器的输出值并记录下来。
3. 计算补偿值：根据零点位置和初始值，计算出补偿值。
补偿值可以通过将初始值减去零点位置得到。
4. 应用补偿值：将补偿值应用到编码器的输出值上。
这可以通过调整编码器的输入/输出接口或通过编程的方式来实现。
需要注意的是，不同的ABZ增量式编码器可能具有不同的接口和通信协议，因此具体的补偿方法可能因型号而异。
此外，在进行零点位置参数补偿时，还需要确保编码器的输出值不会超过其最大值，以避免出现溢出或错误。
以上信息仅供参考，建议咨询专业人士获取更准确的信息。
伺服绝对值编码器寻零方式-回复伺服绝对值编码器是一种重要的测量设备，可用于检测伺服系统的角度位置并进行反馈控制。
然而，由于种种原因，编码器的位置可能会偏移或丢失，这就需要寻找编码器的零点。
本文将一步一步指导您如何寻找伺服绝对值编码器的零点。
第一步：确定编码器的类型在寻找编码器的零点之前，首先要确定所使用的编码器类型。
一种常见的编码器类型是绝对值编码器，它能够在每一个位置上提供唯一的二进制码，用于标识相对于某个参考点的绝对位置。
与之相对的是增量式编码器，它只提供了相对位移的测量值，无法确定绝对位置。
第二步：了解绝对值编码器的原理绝对值编码器的原理基于光电转换技术，其主要由固定部分和旋转部分组成。
固定部分通常安装在机械结构上，而旋转部分则随着轴的旋转而产生信号变化。
固定部分通常包含参考信号，用于确定编码器的零点。
第三步：查阅设备手册为了寻找绝对值编码器的零点，首先应查阅设备手册或制造商提供的技术规格说明。
这些手册通常会提供有关编码器信号和工作原理方面的详细信息。
您可以找到有关如何找到编码器零点的具体步骤和所需的操作。
第四步：观察信号波形现在，您可以通过观察绝对值编码器的信号波形来确定其零点位置。
可以使用示波器或数字多用途测量设备来监测编码器输出的波形。
观察波形图，您会发现在某个位置上波形会出现明显的跳跃或突变。
这就是绝对值编码器的零点位置。
第五步：记录零点位置一旦找到了绝对值编码器的零点位置，建议将其记录下来。
您可以使用机械标记或软件配置来标记零点位置。
这将在以后的操作中提供便利，可以作为参考点进行测量和控制。
通过记录编码器的零点位置，即使在重新启动系统或更换编码器后，您也可以快速找到正确的零点。
第六步：验证零点位置最后，您应该验证记录的零点位置是否准确。
通过执行一些角度或位置测量，您可以确认编码器是否正确地返回到零点。
如果出现偏差，您可能需要重新调整或修复编码器。
在寻找伺服绝对值编码器的零点时，应密切注意安全事项。

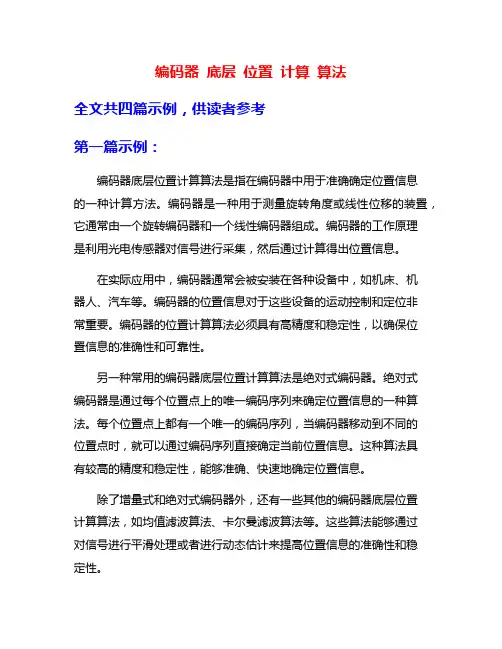

编码器底层位置计算算法全文共四篇示例，供读者参考第一篇示例：编码器底层位置计算算法是指在编码器中用于准确确定位置信息的一种计算方法。
编码器是一种用于测量旋转角度或线性位移的装置，它通常由一个旋转编码器和一个线性编码器组成。
编码器的工作原理是利用光电传感器对信号进行采集，然后通过计算得出位置信息。
在实际应用中，编码器通常会被安装在各种设备中，如机床、机器人、汽车等。
编码器的位置信息对于这些设备的运动控制和定位非常重要。
编码器的位置计算算法必须具有高精度和稳定性，以确保位置信息的准确性和可靠性。
另一种常用的编码器底层位置计算算法是绝对式编码器。
绝对式编码器是通过每个位置点上的唯一编码序列来确定位置信息的一种算法。
每个位置点上都有一个唯一的编码序列，当编码器移动到不同的位置点时，就可以通过编码序列直接确定当前位置信息。
这种算法具有较高的精度和稳定性，能够准确、快速地确定位置信息。
除了增量式和绝对式编码器外，还有一些其他的编码器底层位置计算算法，如均值滤波算法、卡尔曼滤波算法等。
这些算法能够通过对信号进行平滑处理或者进行动态估计来提高位置信息的准确性和稳定性。
在实际应用中，不同的编码器底层位置计算算法会根据具体的需求和设备来选择。
一般来说，对于要求较高的精度和稳定性的应用，会选择使用绝对式编码器或者其他高级的算法；而对于一般的应用，增量式编码器通常已经能够满足要求。
第二篇示例：编码器是一种用于测量物体位置、速度或角度的设备，它可以将物体的运动转换成电信号输出，这些信号可以被计算机或控制器用来进行位置计算和控制。
在工业自动化领域，编码器被广泛应用于各种设备和机器人中，以确保精确的位置控制和运动控制。
在编码器的底层位置计算算法中，最常用的算法是增量式编码器和绝对式编码器。
增量式编码器通过测量物体运动的相对位移来计算位置，而绝对式编码器则可以直接读取物体的绝对位置，无需进行位置的积分和计算。
对于增量式编码器，位置计算的算法通常包括两个步骤：计算相邻两个脉冲之间的位移，并将这些位移进行累加以计算出物体的位置。
伺服绝对值编码器寻零方式
伺服绝对值编码器的寻零方式有多种，以下是常见的几种方式：
1. 机械寻零，这种方式通过机械装置来实现寻零操作。
例如，
在编码器轴上安装一个机械开关或光电传感器，当轴旋转到特定位
置时，机械开关或光电传感器会被触发，从而确定零点位置。
2. 电子寻零，这种方式通过电子信号来确定零点位置。
编码器
的输出信号会被传输到控制器或计算机中，通过特定的算法和逻辑
判断，可以确定零点位置。
例如，可以通过检测编码器输出信号的
脉冲数来确定零点位置，当脉冲数达到设定值时，即可确定为零点。
3. 光栅尺寻零，光栅尺是一种高精度的测量装置，可以直接测
量位移。
光栅尺通常由光源和光电传感器组成，通过测量光栅尺上
的光信号变化来确定位移。
在寻零过程中，可以将光栅尺固定在机
械系统上，通过移动机械系统，当光信号变化到特定值时，即可确
定为零点位置。
4. 零位标记，有些编码器会在轴上标记一个特定的位置作为零点。
例如，可以在编码器轴上刻上一个标记线或标记点，当轴旋转
到标记位置时，即可确定为零点。
需要注意的是，不同的编码器和应用场景可能采用不同的寻零方式。
在实际应用中，需要根据具体情况选择适合的寻零方式，并结合控制系统的要求进行配置和调试。
编码器调零最简方法
编码器调零？嘿，那可不是件难事儿！咱就直接说说最简方法。
首先，找到编码器上的调零按钮或者接口，这就像在茫茫大海中找到那关键的指南针一样重要！如果找不到，那可就抓瞎啦！接着，按照说明书的步骤进行操作，可千万别瞎捣鼓，不然搞坏了可就悲催了。
在调零的过程中，一定要小心谨慎，就好比走钢丝一样，稍不注意就可能掉下去。
调零过程中的安全性那是相当重要啊！要是不小心弄出个电火花啥的，那可不得了。
所以，一定要确保电源断开，这可不是闹着玩的。
稳定性也不能忽视，要是调完零后一会儿准一会儿不准，那还不如不调呢！就像开车的时候，方向盘要是不稳，那得多吓人啊！
编码器调零的应用场景可多了去了。
比如在自动化生产线上，精准的位置控制就离不开编码器调零。
这就好比是射击比赛中，精准的瞄准才能打出好成绩。
它的优势也很明显啊，能提高精度，减少误差，让设备运行得更加顺畅。
我给你讲个实际案例吧。
有一次，一个工厂的设备出现了问题，经过检查发现是编码器不准了。
技术人员进行了调零操作后，设备立马恢复了正常，生产效率大大提高。
这就像给生病的人吃了一剂良药，立马就精神了。
所以啊，编码器调零真的很重要，大家一定要掌握好这个最简方法。

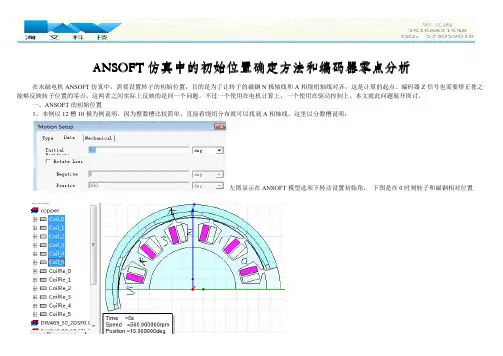

ANSOFT仿真中的初始位置确定方法和编码器零点分析在永磁电机ANSOFT仿真中，需要设置转子的初始位置，目的是为了让转子的磁钢N极轴线和A相绕组轴线对齐，这是计算的起点。
编码器Z信号也需要矫正使之能够反映转子位置的零点，这两者之间实际上反映的是同一个问题，不过一个使用在电机计算上，一个使用在驱动控制上。
本文就此问题展开探讨。
一、ANSOFT的初始位置1、本例以12槽10极为例说明，因为整数槽比较简单，直接看绕组分布就可以找到A相轴线，这里以分数槽说明：左图显示在ANSOFT模型选项下转动设置初始角，下图是在0时刻转子和磁钢相对位置2、上面的15度是如何确定呢，这部分将做一个详细的分析，首先我们先画出12槽10极的绕组“齿磁势矢量图”，为什么这样称呼，先看下图上面的箭头代表线圈磁势轴线正方向，对于类似于例子中的集中绕组，一个齿绕一个线圈数，和定子齿轴线重合，序号命名和ANSOFT线圈相对应，这样便于分析，因为磁势可代表电枢反应磁场的方向，所以这里取名为“齿磁势矢量图”，ANSOFT在做瞬态场分析时，首先确定0时刻定转子的相对位置，而且要求该时刻定子A相轴线和转子磁钢N极轴线重合，上面的“齿磁势矢量图”即是依次原则画出磁钢位置，怎么和ANSOFT相对应起来呢？ANSOFT做瞬态场分析时为了加快仿真时间，用最小的对称模型，12槽10极对应的是半个单元机（奇对称），所以只用到了0到5共6个连续的齿，齿上对应线圈相应的按照0到5编号，加激励是线圈也依次编号。
继续分析“齿磁势矢量图”，3根紫红色细实线将单元机分为6个相带，因此0号线圈和5号线圈属于A相A相带，和规定磁势轴线正方向相同，正方向绕制，6和11属于A相绕组X相带，和规定磁势正方向相反，反方向绕制，这样合成的A相磁势轴线既为图示绿色细实线。
那这个图形和上面第二幅图能一致吗？答案是肯定的，找到两个连续齿，就能确定合成磁势的位置，本例中，2和3号线圈磁势轴线关于绿色细实线对称，即这两个齿形成的槽轴线和A相轴线相重合，即为瞬态场分析中0时刻的位置，这样就和第二幅图瞬态场分析的1/2模型对应起来。

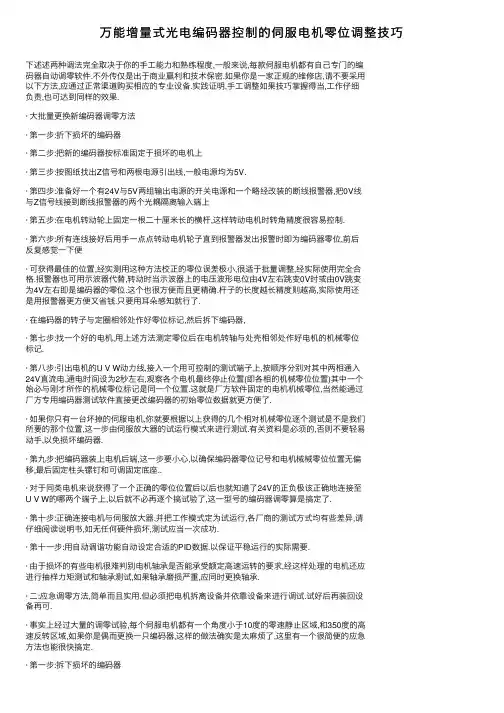

万能增量式光电编码器控制的伺服电机零位调整技巧下述述两种调法完全取决于你的⼿⼯能⼒和熟练程度,⼀般来说,每款伺服电机都有⾃⼰专门的编码器⾃动调零软件.不外传仅是出于商业羸利和技术保密.如果你是⼀家正规的维修店,请不要采⽤以下⽅法,应通过正常渠道购买相应的专业设备.实践证明,⼿⼯调整如果技巧掌握得当,⼯作仔细负责,也可达到同样的效果.· ⼤批量更换新编码器调零⽅法· 第⼀步:折下损坏的编码器· 第⼆步:把新的编码器按标准固定于损坏的电机上· 第三步:按图纸找出Z信号和两根电源引出线,⼀般电源均为5V.· 第四步:准备好⼀个有24V与5V两组输出电源的开关电源和⼀个略经改装的断线报警器,把0V线与Z信号线接到断线报警器的两个光耦隔离输⼊端上· 第五步:在电机转动轮上固定⼀根⼆⼗厘⽶长的横杆,这样转动电机时转⾓精度很容易控制.· 第六步:所有连线接好后⽤⼿⼀点点转动电机轮⼦直到报警器发出报警时即为编码器零位,前后反复感觉⼀下便· 可获得最佳的位置,经实测⽤这种⽅法校正的零位误差极⼩,很适于批量调整,经实际使⽤完全合格.报警器也可⽤⽰波器代替,转动时当⽰波器上的电压波形电位由4V左右跳变0V时或由0V跳变为4V左右即是编码器的零位.这个也很⽅便⽽且更精确.杆⼦的长度越长精度则越⾼,实际使⽤还是⽤报警器更⽅便⼜省钱.只要⽤⽿朵感知就⾏了.· 在编码器的转⼦与定圈相邻处作好零位标记,然后拆下编码器,· 第七步:找⼀个好的电机,⽤上述⽅法测定零位后在电机转轴与处壳相邻处作好电机的机械零位标记.· 第⼋步:引出电机的U V W动⼒线,接⼊⼀个⽤可控制的测试端⼦上,按顺序分别对其中两相通⼊24V直流电,通电时间设为2秒左右,观察各个电机最终停⽌位置(即各相的机械零位位置)其中⼀个始必与刚才所作的机械零位标记是同⼀个位置.这就是⼚⽅软件固定的电机机械零位,当然能通过⼚⽅专⽤编码器测试软件直接更改编码器的初始零位数据就更⽅便了.· 如果你只有⼀台坏掉的伺服电机,你就要根据以上获得的⼏个相对机械零位逐个测试是不是我们所要的那个位置,这⼀步由伺服放⼤器的试运⾏模式来进⾏测试.有关资料是必须的,否则不要轻易动⼿,以免损坏编码器.· 第九步:把编码器装上电机后端,这⼀步要⼩⼼,以确保编码器零位记号和电机械械零位位置⽆偏移,最后固定柱头镙钉和可调固定底座..· 对于同类电机来说获得了⼀个正确的零位位置后以后也就知道了24V的正负极该正确地连接⾄U V W的哪两个端⼦上,以后就不必再逐个搞试验了,这⼀型号的编码器调零算是搞定了.· 第⼗步:正确连接电机与伺服放⼤器,并把⼯作模式定为试运⾏,各⼚商的测试⽅式均有些差异,请仔细阅读说明书,如⽆任何硬件损坏,测试应当⼀次成功.· 第⼗⼀步:⽤⾃动调谐功能⾃动设定合适的PID数据.以保证平稳运⾏的实际需要.· 由于损坏的有些电机很难判别电机轴承是否能承受额定⾼速运转的要求,经这样处理的电机还应进⾏抽样⼒矩测试和轴承测试,如果轴承磨损严重,应同时更换轴承.· ⼆:应急调零⽅法,简单⽽且实⽤.但必须把电机拆离设备并依靠设备来进⾏调试.试好后再装回设备再可.· 事实上经过⼤量的调零试验,每个伺服电机都有⼀个⾓度⼩于10度的零速静⽌区域,和350度的⾼速反转区域,如果你是偶⽽更换⼀只编码器,这样的做法确实是太⿇烦了,这⾥有⼀个很简便的应急⽅法也能很快搞定.· 第⼀步:拆下损坏的编码器· 第⼆步:装上新的编码器,并与轴固定.⽽使可调底座悬空并可⾃由旋转,· 把电机重新连⼊电路,把机器速度调为零,通电正常后按启动开关后有⼏种情况会发⽣,· ⼀是电机⾼速反转,这是由于编码器与实际零位相差太⼤所致,不必惊慌,你可以把编码器转过⼀个⾓度直到电机能静⽌下来为⽌.· ⼆是电机在零速指令下处于静⽌状态,这时你可以⼩⼼地先反时针转动编码器,注意:⼀定要慢,直到电机开始⾼速反转,记下该位置同时⽴即往回调⾄静⽌区域.这⾥要求两⼿同时操作,⼀⼿作旋转,另⼀⼿拿好记号笔,记住动作⼀定要快,也不可慌乱失措,完全没必要,这是正常现象.然后按顺时针继续缓慢转动直到⼜⼀次⾼速反转的出现,记下该位置并⽴即往回调⾄静⽌区,· 通过上述调整,你会发现增量式伺服电机其实有⼀个较宽的可调区域,⽽这个区域⾥的中间位置就是伺服电机最⼤⼒矩输出点,如果⼀个电机⼒矩不⾜或正反⽅向运⾏时有⼀个⽅向上⼒矩不⾜往往是因为编码器的Z信号削弱或该位置偏离中⼼所致,即零位发⽣了偏离,⼀般重新调整该零位即可.· 对于⼀个新的编码器来说这个静⽌区域相对较⼩,如⼤幅增加则是编码器内部电路出了问题,表现为⼒矩不⾜或发热⼤幅增加.⽤电流表测量则空载电流明显增加.· 找到中⼼位置后并把这个位置擦⼲净,只要把编码器底座⽤502胶直接固定于电机侧⾯对应处即可.待502⼲了后再在上机涂上⼀层在硅橡胶即可投⼊正常运⾏.实践证明,正常情况下这样处理后的伺服电机使⽤⼀年是没有问题的,· 从上⾯的调整可以看出,由于编码器的轴与电机轴⼼是可以随便以任⼀⾓度连接的,所以编码器零位与电机的机械位置只是相对位置⽽已,只有编码器的轴与电机轴固定了,那么编码器的实际零位位置也便固定下来了,如果活动底座位置确定了,那么轴间的柱头镙钉的位置也便固定了.· ⽤上述⽅法最⼤的问题是偏离了原来的固定镙丝⼝造成⽆法固定.但由于502胶可快速定位,硅橡胶的耐温⼜超过150度,硬度⼜不像环氧树脂,⽤了后难以清除,第⼆次更换时只要⽤刮⼑刮⼲净即可.· 如果编码器再次损坏从硅橡胶外表即可看出是轴承的缘故还是电路损坏.⼀般情况下总是电机的轴承先坏,从⽽导致电机温度过⼤进⽽使编码器的轴承也接着损坏,⼀旦出现轴承⾼度磨损的现象,应⽴即更换轴承,以防编码器也跟着损坏.来源：互联⽹看完不要忘记分享哦！。
多圈绝对值编码器调零对位方法
多圈绝对值编码器是一种用于测量旋转角度的装置，它能够提供高精度的角度信息。
调零对位方法是指在使用编码器时将其零点对准参考位置的过程。
以下是多角度全面完整的回答：
1. 机械对位，在安装多圈绝对值编码器时，通常需要进行机械对位。
这包括确保编码器轴与被测物体的旋转轴对齐，以及调整机械结构使得编码器能够准确读取旋转角度。
2. 电气对位，在电气对位阶段，需要连接编码器输出信号到相应的控制系统或数据采集设备。
在此阶段需要确保信号线路连接正确，信号电平稳定，并进行必要的校准。
3. 软件对位，在使用多圈绝对值编码器时，通常需要进行软件对位。
这包括根据厂家提供的指南，使用特定的软件工具将编码器的零点位置设定为参考位置。
这通常需要在控制系统或者编码器读数软件中进行相关设置。
4. 校准和验证，一旦进行了机械、电气和软件对位，就需要进行校准和验证。
这包括通过旋转被测物体，观察编码器读数是否准
确，并进行必要的校准调整，以确保编码器能够准确反映被测物体
的旋转角度。
5. 定期维护，为了保持多圈绝对值编码器的准确性，需要定期
进行维护和校准。
这包括清洁编码器表面，检查连接线路是否良好，以及校准和验证编码器的零点位置是否保持准确。
总之，多圈绝对值编码器的调零对位涉及到机械、电气、软件
和校准等多个方面，需要全面考虑并严格执行相关步骤，以确保编
码器能够准确地提供角度信息。
磁编码器是一种测量旋转位置的传感器，通常用于工业设备和机械系统中。
磁编码器校准是确保其测量准确性的重要步骤。
以下是一般磁编码器校准的实现方式：
1. 零点校准：在磁编码器的安装过程中，首先需要进行零点校准。
这确保在旋转位置的零度时，编码器输出相应的零信号。
零点校准可以通过机械调整或通过特定的校准程序进行。
2. 方向校准：方向校准是为了确保在旋转方向上的正确性。
这通常涉及到标定编码器的正向和反向旋转。
通过旋转设备并观察输出信号的变化，可以确定编码器输出的旋转方向。
3. 角度线性度校准：磁编码器需要提供线性的角度输出，即在旋转过程中输出值应该按照恒定的速率变化。
通过旋转设备到不同的已知位置，可以检查输出是否符合线性度要求，必要时进行调整。
4. 磁场干扰校准：磁编码器的性能可能受到周围磁场的影响。
在校准过程中，需要注意并校正由外部磁场引起的可能的干扰。
5. 温度校准：磁编码器的性能可能受温度变化的影响。
校准过程中需要考虑温度变化对编码器输出的影响，并进行相应的校准。
6. 使用厂家提供的工具或软件：磁编码器通常附带有厂家提供的校准工具或软件。
这些工具可以帮助用户更准确地进行校准，包括调整各种参数和监测输出。
根据具体的磁编码器型号和制造商，校准的步骤和工具可能有所不同。
因此，建议参考相关的磁编码器手册和技术文档，以获取详细的校准指导。
电机霍尔编码器的零位校准步骤如下：
1. 定义电机绕组U、V、W：电机绕组U、V、W反电动势需满足U超前V超前W。
2. 检测编码器定义旋转正方向是否与电机旋转正方向一致。
3. 判断转子位置：编码器读数头获得的霍尔U、V、W信号将转子位置划分为6个区域，霍尔信号，转子位于0-60°位置，则定子给出一与30°位置垂直的磁场使之旋转。
此磁场方向初始一直保持不变，直至遇到第一个霍尔上升下降沿，便进行改变。
此后便根据A、B信号判断转子位置，使定子磁场一直保持与转子磁场垂直。
4. 一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。
如需了解更多关于电机霍尔编码器零位校准的信息，建议咨询专业技术人员或者查阅相关的技术手册。
abz增量式编码器零点位置参数补偿-回复题目：ABZ增量式编码器零点位置参数补偿引言：ABZ增量式编码器是一种常用的角度测量装置，广泛应用于机械工程、自动控制、机器人等领域。
然而，由于环境因素和制造误差等原因，编码器的零点位置有时会存在一定的偏移。
为了提高测量精度和系统的稳定性，对编码器零点位置进行参数补偿是十分必要的。
本文将一步一步回答关于ABZ增量式编码器零点位置参数补偿的问题。
正文：1. ABZ增量式编码器原理简介ABZ增量式编码器是一种角度传感器，在测量目标旋转角度时，通过三个光电开关（或霍尔传感器）以信号脉冲的形式输出，其中A、B通道为增量信号，Z通道为零点信号。
通过计算所获得的脉冲数可以得到旋转的绝对位置或相对位置。
2. 零点位置参数补偿的必要性编码器的零点位置在制造过程中受到多种因素的影响，如机械装配误差、温度变化等。
这些因素导致零点位置存在一定的偏移，从而影响了测量的精度和系统的稳定性。
因此，对零点位置进行参数补偿是提高测量有效性和精度的关键。
3. 零点位置参数补偿方法3.1 机械调整一种补偿方法是通过机械调整来改变编码器的机械结构，使其零点位置与参考位置对齐。
这通常需要对编码器进行多次试验和调整，且过程繁琐，容易受到其他因素的干扰。
因此，机械调整并不是最优的零点位置参数补偿方法。
3.2 软件校准软件校准是一种更常用且有效的零点位置参数补偿方法。
通过软件校准，可以实时监测和调整编码器的零点位置，从而提高测量的精度和系统的稳定性。
软件校准通常需要以下几个步骤：3.2.1 零点位置检测首先，需要找到编码器的零点位置。
这可以通过在编码器旋转位置停留一段时间，记录此时编码器输出的信号来实现。
在此过程中，需要保持编码器处于尽量静止的状态。
3.2.2 零点位置误差分析通过比较实测零点位置和参考位置，可以分析零点位置的误差。
通过统计和计算，可以得到误差的平均值和标准差等参数。
3.2.3 零点位置参数补偿根据零点位置误差分析的结果，可以得到补偿参数。
伺服绝对值编码器寻零方式-回复伺服绝对值编码器是一种常用的位置反馈设备，广泛应用于机械和自动化系统中。
在使用伺服绝对值编码器时，我们常常需要进行寻零操作，即确定编码器的初始位置。
本文将详细介绍伺服绝对值编码器的寻零方式，并逐步解释其原理和步骤。
一、伺服绝对值编码器简介伺服绝对值编码器是一种能够提供绝对位置信息的位置传感器。
它通常由光电传感器和光栅规组成。
光电传感器通过探测光栅规上的光栅条纹，获得目标位置相对于编码器原点的位移信息，并将其转换为数字信号输出。
二、为什么需要寻零在使用伺服绝对值编码器时，我们需要确定其初始位置（即原点），以便系统能够准确地控制位置和运动。
因此，寻零是非常重要的一步。
三、伺服绝对值编码器的寻零方式常用的伺服绝对值编码器寻零方式有两种：机械对准和软件操作。
1. 机械对准机械对准是通过机械方式将编码器的位置对准到原点位置。
具体步骤如下：(1) 找到编码器的零点标记。
通常，编码器上会有一个指示零点位置的标记，比如一条刻度线或一个标志物。
(2) 将该标记与系统中的参考标记对准。
系统中的参考标记可以是机械结构上的一个孔、一段凹槽或其他标记。
(3) 通过移动机械部件，使编码器的零点标记与系统参考标记完全对齐。
(4) 确保在机械对准的过程中不会受到外界扰动，以免导致寻零不准确。
2. 软件操作软件操作是通过对编码器进行编程控制，将其位置设置为原点位置。
具体步骤如下：(1) 首先，通过编程与编码器建立通信连接。
(2) 调用编码器的寻零指令，使其开始寻零操作。
(3) 编码器将自动旋转或移动，直到找到原点位置。
(4) 一旦编码器找到原点位置，它会发送一个信号给控制系统，告知原点已经找到。
(5) 在系统接收到原点找到的信号后，可以将编码器的位置设置为原点。
(6) 确保在软件操作的过程中，控制系统能够准确地接收编码器的信号，并能够正确地对位置进行设置。
三、伺服绝对值编码器寻零方式的选择在选择伺服绝对值编码器的寻零方式时，需要考虑以下几个因素：1. 系统结构和设计要求：对于机械复杂、对机械对准要求较高的系统，机械对准方式可能更为适合。
编码器调零的检测方法
编码器是一种用于测量物体位置和速度的设备，它通过将位置转换为数字信号来实现精确的定位。
在使用编码器时，调零是一个重要的步骤，它确保测量的准确性和可靠性。
下面是几种常用的编码器调零的检测方法：
1. 参考点检测法：这是最常用的调零方法之一。
编码器通常会设置有一个参考点，将编码器的位置归零。
通过检测并回到参考点，可以确保编码器的位置准确。
这个方法要求编码器在设备的初始位置附近有一个已知的、固定的参考位置。
2. 零位标记法：这种方法适用于采用编码器测量旋转运动的设备。
在编码器固定在设备上后，将其旋转到一个已知的零位标记，然后进行校准。
这种方法可以通过比较编码器的读数和设备的实际旋转角度来检测偏差。
3. 信号比较法：该方法需要使用两个编码器，一个作为主编码器，另一个作为辅助编码器。
两个编码器被安装在同一设备上，主编码器被视为标准，辅助编码器用于检测误差。
通过比较主编码器和辅助编码器的读数，可以确定编码器的调零情况。
4. 反馈检测法：这种方法适用于使用编码器进行闭环控制的设备。
编码器的反馈信号通过与设备的预期位置进行比较，可以检测到编码器的调零情况。
如果反馈信号与设备预期位置存在偏差，则需要进行调整。
总之，编码器调零是确保测量准确性和设备可靠性的关键步骤。
上述提到的方法都是常用的编码器调零检测方法，具体的选择应根据实际情况和设备的要求来决定。
通过正确执行调零步骤，并校准编码器的读数，可以确保精确的位置测量和可靠的运动控制。
编码器安装零点位置的找寻和计算
讲一点编码器的零点确定。
增量值编码器一般每圈提供一个z相（零位）信号，而绝对值编码器每个位置唯一，同样也有一个零位，那么，编码器在使用中如何确定零位呢？一般有如下几种方式：
一。
编码器轴转动找零，编码器在安装时，旋转转轴对应零位，一般增量值与单圈绝对值会用这种方法，而轴套型的编码器也用这种方法。
缺点，零点不太好找，精度较低。
二。
与上面方法相当，只是编码器外壳旋转找零，这主要是对于一些紧凑型安装的同步法兰（也有叫伺服法兰）外壳所用，如图：
三。
通电移动安装机械对零，通电将安装的机械移动到对应的编码器零位对应位置安装。
（伺服中带U/V/W信号的多用这种方法，关于这个题目，中国工控网论坛上的波恩网友有一篇很好的介绍，推荐给大家：/Forum/ForumTopic.aspx?Id=20081005121216 00001）
四。
偏置计算，机械和编码器都不需要找零，根据编码器读数与实际位置的偏差计算，获得偏置量，以后编码器读数后减去这个偏置量。
例如编码器的读数为100，而实际位置是90，计算下在实际位置0位时，编码器的读数应该是10，而这个“10”就是偏置量，以后编码器读到的数，减去这个偏置量就是位置值。
可重复多次，修正偏置量。
对于增量值编码器，是读取原始机械零位到第一个Z点的读数，作为偏置量。
精度较高的编码器，或者量程较大的绝对值多圈编码器，多用这种方法。
五。
智能化外部置零，有些带智能化功能的编码器，可提供外部置位功能，例如通过编码器附带的按键，或外带的软件设置功能置零。
而我们提供的最新的Easypro?的智能化绝对值编码器，提供了一根外部置位线，将这个线与编码器供电的正电源短触一下，编码器此时的位置就是预先定好的预置位置（预置可以是零，也可以是其他事先约定的位置）。
六。
需要说明的是，绝对值编码器的零位再往下就是编码的循环最大值，无论是单圈绝对值，还是多圈绝对值，如果置零位，那么再往下（下滑、移动，惯性过冲等），就可能数据一下子跳到最大了，对于高位数的绝对值多圈，可能数据会溢出原来的设定范围。
另外，绝对值编码器还有一个旋转方向的问题，置零后，如果方向不对，是从0跳到最大，然后由大变小的。
一些进口的编码器尽管带有外部置零功能，但建议还是不要用此功能。
（我们碰到很多用进口绝对值编码器会碰到这样的困惑，不要就迷信进口的）。
七。
最好的置位方法，是上面介绍的智能化Easypro?编码器，预置一个非零位（留下下滑、过冲的余量）并预置旋转方向+偏置计算的方法。
另外一种方法是置“中”，偏置量就是中点值，置位线与电源正相触后，编码器输出的就是中点位置，这样的行程是+/-半全程，在这样的行程范围内，无论旋转方向，确保不会经过零点跳变，我们的绝对值SSi输出编码器就是这种方法，事实证明，这两种方法，优于某些进口品牌的置0的方法，给客户带来了方便，所以，也不要太迷信进口的，我们有的功能和服务，是可以做的比进口更好的。
编码器选型安装时的注意事项
编码器分为增量旋转编码器与绝对型旋转编码器。
下面是两种编码器安装时的注意事项说明：
增量旋转编码器选型应注意三方面的参数：（1）机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。
（2）分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
（3）电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
绝对型旋转编码器选型注意事项（1）机械部分: ①测长度还是测角度，测长度如何通过机械方式转换(在上面有一些介绍，如不清楚可来电讨论)。
测角度是360度内(单圈)，还是可能过360度(多圈)。
生产过程是一个方向旋转循环工作，还是来回方向循环工作。
②轴连接安装形式，有轴型通过软性联轴器连接，还是轴套型连接。
③使用环境：粉尘,水气,震动,撞击? （2）电气部分①连接的输出接收部分是什么? ②信号形式? ③分辨率要求? ④控制要求?
增量编码器的分辨率，倍频与细分
忙了一个礼拜，到了周末终于可以定定地坐下来写博客了，今天可以和大家讨论一下增量编码器的分辨率、倍频与细分。
前面介绍了，增量编码器码盘是由很多光栅刻线组成的，有两个（或4个,以后讨论4个光眼的）光眼读取A,B信号的，刻线的密度决定了这个增量型编码器的分辨率，也就是可以分辨读取的最小变化角度值。
代表增量编码器的分辨率的参数是PPR,也就是每转脉冲数，例如每圈刻线360线,A，B每圈各输出360个脉冲，分辨率参数就是360PPR。
那么这个编码器可分辨的最小角度变化量是多少度呢？就是1度吗？
增量编码器的A/B输出的波形一般有两种，一种是有陡直上升沿和陡直下降沿的方波信号，一种是缓慢上升与下降，波形类似正弦曲线的Sin/Cos曲线波形信号输出，A与B相差1/4T周期90度相位，如果A是类正弦Sin曲线，那B就是类余弦Cos曲线。
对于方波信号，A,B两相相差90度相（1/4T），这样，在0度相位角，90度，180度，270度相位角,这四个位置有上升沿和下降沿，这样,实际上在1/4T方波周期就可以有角度变化的判断，这样1/4的T周期就是最小测量步距，通过电路对于这些上升沿与下降沿的判断,可以4倍于PPR读取角度的变化,这就是方波的四倍频。
这种判断，也可以用逻辑来做，0代表低，1代表高，A/B两相在一个周期内变化是0 0，0 1，1 1，1 0 。
这种判断不仅可以4倍频，还可以判断旋转方向。
那么，方波信号的最小分辨角度=360度/(4xPPR)。
前面的问题：一个方波A/B输出360PPR的增量编码器，最小分辨角度=0.25度。
严格地讲，方波最高只能做4倍频，虽然有人用时差法可以分的更细，但那基本不是增量编码器推荐的，更高的分频要用增量脉冲信号是SIN/COS类正余弦的信号来做，后续电路可通过读取波形相位的变化，用模数转换电路来细分，5倍、10倍、20倍，甚至100倍以上，分好后再以方波波形输出（PPR）。
分频的倍数实际是有限制的，首先，模数转换有时间响应问题，模数转换的速度与分辨的精确度是一对矛盾，不可能无限细分，分的过细，响应与精准度就有问题；其次，原编码器的刻线精度，输出的类正余弦信号本身一致性、波形完美度是有限的，分的过细，只会把原来码盘的误差暴露得更明显，而带来误差。
细分做起来容易，但要做好却很难，其一方面取决于原始码盘的刻线精度与输出波形完美度，另一方面取决于细分电路的响应速度与分辨精准度。
例如，德国海德汉的工业编码器，推荐的最佳细分是20倍，更高的细分是其推荐的精度更高的角度编码器，但旋转的速度是很低的。
我公司提供的IDE弦波细分倍频分割器，可提供5，10，20，25，最高到100倍的正余弦波细分倍频。
一个增量编码器细分后输出A/B/Z方波的，还可以再次4倍频，但是请注意，细分对于编码器的旋转速度是有要求的，一般都较低。
另外，如原始码盘的刻线精度不高、波形不完美，或细分电路本身的限制，细分也许会波形严重失真，大小步，丢步等，选用及使用时需注意。
前面的问题：一个正余弦A/B输出360PPR的增量编码器，最小分辨角度可能是0.01度（如果25倍分频，且原始码盘精度有保证）。
有些增量编码器，其原始刻线可以是2048线（2的11次方，11位），通过16倍（4位）细分，得到15位PPR ,再次4倍频(2位)，得到了17位(Bit)的分辨率，这就是有些日系编码器的17位高位数编码器的得来了，它一般就用“位,Bit”来表达分辨率了。
这种日系的编码器在较快速度时，内部仍然要用未细分的低位信号来处理输出的，要不然响应就跟不上了，所以不要被它的“17位”迷惑了。
另，本文开头有“原创，转载请注明作者并中华工控网出处，本作者保留原创文章法律权利”，关于这个问题，后面的博客我会讨论。
