.汽机介绍————————————————————————————————作者：————————————————————————————————日期：1.1 汽机设备规范该汽轮机是由上海汽轮机有限公司和德国SIEMENS公司联合设计制造的超超临界、一次中间再热、单轴、四缸四排汽、双背压、八级回热抽汽、反动凝汽式汽轮机,型号为N1000-27/600/600（TC4F），末级叶片高度1146mm。

汽轮机高、中压缸采用分缸布置，高压缸为单流型，中压缸和低压缸均为双流型。

本机组采用数字电液式调节系统（DEH）。

调节系统的转速可调范围为0∼110%×3000rpm。

汽轮机设计寿命为30年。

汽轮发电机组设计额定输出功率为1000MW，汽轮机THA工况热耗率保证值7327 kJ/kW.H。

汽轮机采用全周进汽方式，高压缸进口设有两个高压主汽门、两个高压调节门和一个补汽阀，中压缸进口设有两个中压主汽门和两个中压调门。

补汽技术，是从主汽阀后、主调阀前引出一些新蒸汽（额定进汽量的5∼10%），经补汽阀节流降低参数（蒸汽温度约降低30℃）后进入高压第五级动叶后的空间，主流与这股蒸汽混合后在以后各级继续膨胀做功的一种措施。

补汽技术提高了汽轮机的过载和调频能力，它使全周进汽机型的安全可靠性、经济性全面超过喷嘴调节机型。

高压缸采用单流、双层缸设计，其双层缸由静叶持环组成的内缸和筒形外缸组成，外缸为桶形设计，内缸为垂直纵向平分面结构。

中压缸采用双流程、双层缸设计，其双层缸由水平中分式内、外缸组成。

双流低压缸是两层缸体设计，焊接的外缸和内缸均为水平对分。

汽轮机转子采用鼓式转子。

鼓式转子主要由转鼓、动叶片和联轴器组成。

该汽轮机组的轴系由1个单流程反向高压转子、1个双流程中压转子和2个双流程低压转子组成。

这四个汽轮机转子均为整锻式转子，所有转子均无中心孔，各转子之间全部采用刚性联轴器连接。

高压转子的进汽端设有平衡活塞，它的高压侧与高压缸进汽相通，压力高，低压侧与高压缸排汽相通，压力低。

第一章汽轮机概述电能是应用最广泛的能量，也是高品质的能量，电能在工业、农业、交通、国际等国民经济部门以及社会生活的各方面日益显示出不可缺少的重要地位。

国家的电气化程度已成为国民经济经济现代化的重要标志，世界经济发展史证明，只有电力工业和发展才能促使国民经济的迅速发展。

热力发电厂作为我国主力发电力，是利用煤、石油、天然气或其它燃料生产电能的工厂。

现代热力发电厂中拖动发电机的原动机主要是汽轮机。

汽机是一种外燃回转式机械，与内燃机等相比较，具有可利用多种燃料，运转平稳、单机功率大、单机功率大、效率高、使用寿命长等一系列的优点。

汽轮机作为热力发电厂的三大主机〔锅炉、汽轮机和发电机〕之一，汽轮机的连续安全经济运行即决定了热力发电厂自身的经济效益，也影响着国民经济各部门的发展。

汽轮机是将蒸汽的热能转换为机械能，藉以拖开工作机〔发电机等〕旋转的原动机。

为保证汽轮机连续有效地进行能量转换，需配置假设干辅助设备，汽轮机及其辅助设备由管道、阀门连成的整体系统称为汽轮机组。

第一节汽轮机的分类及型号1、汽轮机的类型很多，可按不同的方法分类。

按工作原理分，有冲动式和反动式；按级数分，有单级和多级；按热力过程分，有凝汽式、背压式、抽汽式、中间再热式；按工质参数分，有低压、中压、高压、亚临界及超临界；按主要结构分，有单缸式、多缸式、轴流式、幅流式等；按用途分，有发电用、船用、工业用。

2、我国生产的汽轮机所采用的系列标准及型号已经统一，汽轮机产品型号的表示方法是：Δ×××××变形设计参数蒸汽参数额定功率〔MW〕汽轮机型式〔代号〕3、NZK－凝汽式直接空冷，300－机组额定功率300MW，16.7－主汽压力16.7MPa，537－主汽温度537℃,537－再热汽温537℃。

第二节近代汽轮机组一般包括以下设备系统1、汽轮机本体，包括配汽机构、转子、汽缸、轴承座等。

2、调节保安油系统，包括调速器、调速转动执行机构，危急遮断装置、油箱、主油泵等。

3、机组的输出功率
（1）铭牌输出功率
机组的铭牌输出功率为660MW（当采用静态励磁 时，应扣除静态励磁所消耗的功率，扣除非同轴 驱动的润滑油泵、发电机密封油泵所消耗的功 率）。由于给水泵是由小汽轮机驱动，因此机组 还应能满足给水泵汽轮机用汽需要。
（2）机组工况定义
铭牌工况（或称能力工况TRL） 主蒸汽、再热蒸汽参数为额定值；蒸汽品质满足规定的要求；
下图为井冈山电厂二期660MW超超临界汽轮机组
１、汽轮机型号、型式
（1）汽轮机型号：N660－25/600/600 （2）汽轮机型式：超超临界、一次中间再热、三 缸四排汽、凝汽式
（3）调节系统型式：DEH－III （4）旋转方向：自汽轮机向发电机看为逆时针方 向
（5）汽轮机回热级数：8级（三台高加、一台除氧 器、四台低加）
汽轮机低压缸排汽平均背压为11.8kPa； 补给水率为3%； 全部回热系统正常运行，但不带厂用辅助蒸汽；
满足额定给水温度；
汽动给水泵满足额定给水参数；
在额定电压、额定频率、额定功率因数0.9（滞后）、额定氢 压、发电机冷却器冷却水温为38℃时，发电机效率为98.95%。 上述工况条件下，汽轮发电机组在寿命期内任何时间都能安 全连续运行，发电机输出铭牌功率660MW（当采用静态励磁 或不与汽机同轴的电动主油泵时，扣除各项所消耗的功率）， 此工况称为铭牌工况（TRL），此工况下的进汽量称为铭牌 进汽量。此工况为出力保证值的验收工况。
（6）机组级数： 热力级数：21级；结构级数：42级 （7）低压末级叶片高度：1016mm （8）给水泵驱动方式：2×50％容量小汽轮机驱动
2、主要参数 （1）汽轮机功率： 额定功率660.0MW； 最大功率705.4MW （2）汽机主汽阀前 额定压力25MPa 额定温度600℃ （3）中压联合汽门前 额定压力4.657MPa 额定温度 600℃ （4）额定背压：4.9kPa （5）最终给水温度 292.9℃ （6）额定转速：3000rpm （7）允许电网周率变动：47.5～51.5Hz

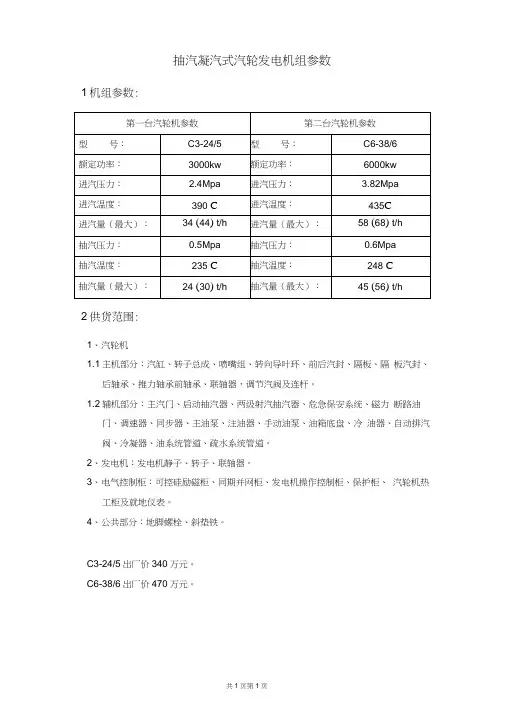

抽汽凝汽式汽轮发电机组参数
1机组参数:
2供货范围:
1、汽轮机
1.1主机部分：汽缸、转子总成、喷嘴组、转向导叶环、前后汽封、隔板、隔板汽封、
后轴承、推力轴承前轴承、联轴器，调节汽阀及连杆。

1.2辅机部分：主汽门、启动抽汽器、两级射汽抽汽器、危急保安系统、磁力断路油
门、调速器、同步器、主油泵、注油器、手动油泵、油箱底盘、冷油器、自动排汽阀、冷凝器、油系统管道、疏水系统管道。

2、发电机：发电机静子、转子、联轴器。

3、电气控制柜：可控硅励磁柜、同期并网柜、发电机操作控制柜、保护柜、汽轮机热
工柜及就地仪表。

4、公共部分：地脚螺栓、斜垫铁。

C3-24/5出厂价340万元。

C6-38/6出厂价470万元。
