《汽轮机原理》目录第一章汽轮机级的工作原理第二章多级汽轮机第三章汽轮机在变动工况下的工作第四章汽轮机的凝汽设备第五章汽轮机零件强度与振动第六章汽轮机调节模拟试题一模拟试题二参考答案第一章汽轮机级的工作原理一、单项选择题1.汽轮机的级是由______组成的。
【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的？【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。
【 C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【 A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【 A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【 D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【 B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【 C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【 D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2有______关系。

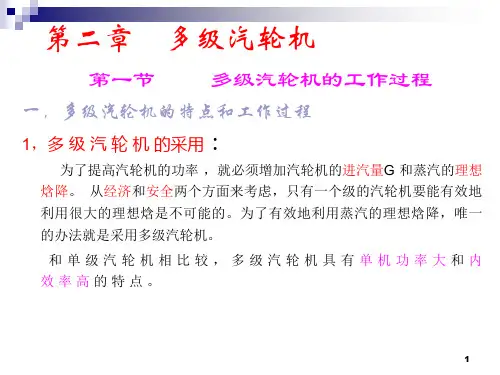

第一章汽轮机级的工作原理近代大功率汽轮机都是由若干个级构成的多级汽轮机。
由于级的工作过程在一定程度上反映了整个汽轮机的工作过程，所以对汽轮机工作原理的讨论一般总是从汽轮机"级"开始的，这特有助于理解和掌握全机的内在规律性。
"级"是汽轮机中最基本的工作单元。
在结构上它是由静叶栅(喷嘴栅)和对应的动叶栅所组成。
从能量观点上看，它是将工质(蒸汽)的能量转变为汽轮机机械能的一个能量转换过程。
工质的热能在喷嘴栅中(也可以有部分在动叶栅中)首先转变为工质的动能，然后在动叶栅中再使这部分动能转变为机械能。
工质的热能之所以能转变为汽轮机的机械能，是由工质在汽轮机喷嘴栅和动叶栅中的热力过程所形成，因此，研究级的热力过程，也就是研究工质在喷嘴栅和动叶栅中的流动特点和做功原理，以及产生某些损失的原因，并从数量上引出它们相互之间的转换关系，这是本章的主要内容。
第一节蒸汽在级内的流动一、基本假设和基本方程式(一)基本假设为了讨论问题的方便，除把蒸汽当作理想气体处理外，还假设：(1)蒸汽在级内的流动是稳定流动，即蒸汽的所有参数在流动过程中与时间尤关。
实际上，绝对的稳定流动是没有的，蒸汽流过一个级时，由于有动叶在喷嘴栅后转过，蒸汽参数总有一些波动。
当汽轮机稳定工作时，由于蒸汽参数波动不大，可以相对地认为是稳定流动。
(2)蒸汽在级内的流动是一元流动，即级内蒸汽的任一参数只是沿一个坐标(流程)方向变化，而在垂直截面上没有任何变化。
显然，这和实际情况也是不相符的，但当级内通道弯曲变化不激烈，即曲率牛径较大时，可以认为是一元流动。
(3)蒸汽在级内的流动是绝热流动，即蒸汽流动的过程中与外界无热交换。
由于蒸汽流经一个级的时间很短暂，可近似认为正确。
考虑到即使用更复杂的理论来研究蒸汽在级内的流动，其结论与汽轮机真实的工作情况也不完全相符，而且推算也甚为麻烦，因此，上述的假设在用一些实验系数加以修正后，在工程实践中也证明是可行的。
《汽轮机原理》目录第一章汽轮机级的工作原理第二章多级汽轮机第三章汽轮机在变动工况下的工作第四章汽轮机的凝汽设备第五章汽轮机零件强度与振动第六章汽轮机调节模拟试题一模拟试题二参考答案第一章汽轮机级的工作原理一、单项选择题1.汽轮机的级是由______组成的。
【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】A. C1<C crB. C1 =C crC. C1>C crD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力p cr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的？【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。
【 C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【 A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【 A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【 D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【 B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【 C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2有______关系。
一．汽轮机工作原理来自蒸汽发生器的高温高压蒸汽经主汽阀、调节阀进入汽轮机。
由于汽轮机排汽口的压力大大低于进汽压力，蒸汽在这个压差作用下向排汽口流动，其压力和温度逐渐降低，部分热能转换为汽轮机转子旋转的机械能。
作完功的蒸汽称为乏汽，从排汽口排入凝汽器，在较低的温度下凝结成水，此凝结水由凝结水泵抽出送往蒸汽发生器构成封闭的热力循环。
为了吸收乏汽在凝汽器放出的凝结热，并保持较低的凝结温度，必须用循环水泵不断地向凝汽器供应冷却水。
由于汽轮机的尾部和凝汽器不能绝对密封，其内部压力又低于外界大气压，因而会有空气漏入，最终进入凝汽器的壳侧。
若任空气在凝汽器内积累，必使凝汽器内压力升高，导致乏汽压力升高，减少蒸汽对汽轮机作的有用功，同时积累的空气还会带来乏汽凝结放热的恶化，这两者都会导致热循环效率的下降，因而必须将凝汽器壳侧的空气抽出。
凝汽设备由凝汽器、凝结水泵、循环水泵和抽气器组成，它的作用是建立并保持凝汽器的真空，以使汽轮机保持较低的排汽压力，同时回收凝结水循环使用，以减少冷源损失，提高汽轮机设备运行的经济性。
如6.4节所述，为减少冷源损失，提高循环热效率，汽轮机都配置有回热加热设备。
凝结水泵出口的主凝结水经几级低压加热器加热后送往除氧器。
除氧器是一种混合式加热器，同时承担除去水中溶解的氧的任务,经除氧的水由给水泵升压后，再经几级高压加热器加热送往蒸汽发生器。
为了保证满足用户的电力需求，汽轮机的功率和转速必须进行调节。
因此，每台汽轮机有一套由调节装置组成的调节系统。
另外，汽轮机是高速旋转设备，它的转子和定子间隙很小，是既庞大又精密的设备。
为保证汽轮机安全运行，配有一套自动保护装置，以便在异常情况下发出警报；在危急情况下自动关闭主汽阀，使之停运。
调节系统和保护装置常用压力油来传递信号和操纵有关部件。
汽轮机的各个轴承也需要油润滑和冷却，因而每台汽轮机都配有一套油系统。
总之，汽轮机设备是以汽轮机为核心，包括凝汽设备、回热加热设备、调节和保护装置及供油系统等附属设备在内的一系列动力设备组合。
