高清导播切换台功能说明

MX-4DV 多功能数字特技切换台MX-4 DV快捷的10位4:2:2的数字质量视频、易于访问的图像库及特技效果，使之成为前期视频制作的最佳选择！作为世界知名的高质量视频产品生产厂商，FOCUS Enhancements推出了业界领先的新一代产品--MX-4 DV™专业级多功能数字特技切换台。

这款产品带有四路IEEE-1394输入接口，实时预览，完整图像存储功能，可通过以太网接口与电脑或网络相连接，还拥有超过700种的特技效果，使之成为拥有终极性能的设备！DV IS NOW为了实现对视频源的灵活操控，通过12路视频源（4路S端子视频、4路复合视频与4路DV）之间的无缝切换，可使您的制作效率得到大幅提升。

额外增加的两个DV 接口，能够在制作设备上接收多路DV摄像机的视频信号，使您进行实时DV视频制作更加方便，使得您的数字视频图像自始至终完好无损。

完美的视、音频品质FOCUS Enhancements 的实时10位（4:2:2）视频处理技术与出众的输入梳状滤波电路,保证MX-4 DV 输出的数字与模拟图像信号在质量上是丝毫无损的。

MX-4 DV 引以为傲的是它增强了音频同步混合能力，并且提供可在屏幕上显示的音量电平控制器。

这些优势与双重时基校正功能一起把MX-4 DV的视音频水准推升到了一个新的台阶。

附带预览功能MX-4 DV 带有内罝预览功能，只需配一个监视器，便能同时预览四个输入视频信号，方便易用，更可节省大部分外罝预览设备成本。

完整的图像功能,使您如虎添翼为了达到创造性表达的最终目的，您可以通过网络上传及时更新JPEG图片来增强您的视频制作表现力。

MX-4 DV提供四层视频特技使您能够用JPEG图片作为一个输入信号、背景或前景图片。

前景图片可为预先设计好的字幕，在现场转播时可实时插入，实现简单标题字幕功能。

特技与特性MX-4 DV内置700 种特技。

其中引入的一些新的转场特技、附加的四种输入特技、梯度与完整图像存储功能,可为您提供当今功能最为强大且兼具成本与效益的服务。

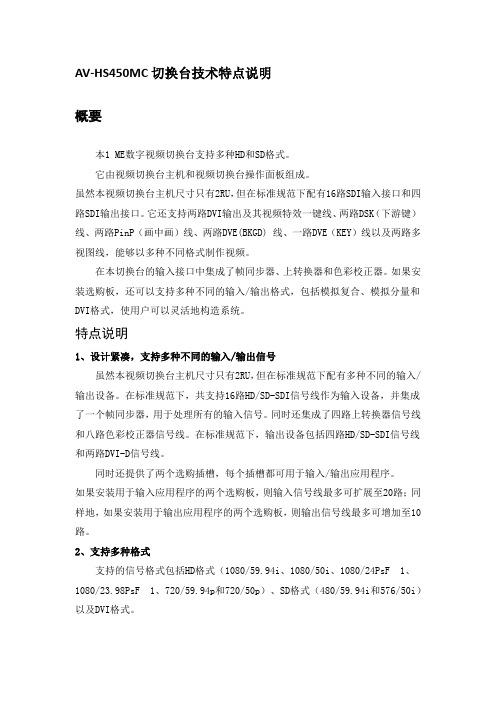

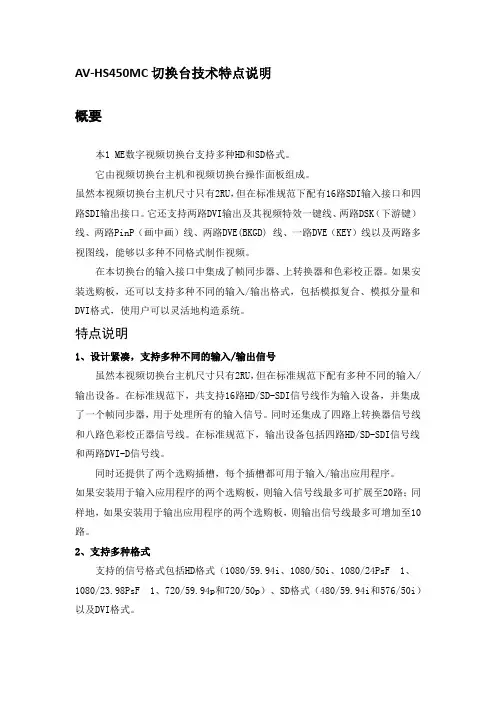

AV-HS450MC切换台技术特点说明概要本1 ME数字视频切换台支持多种HD和SD格式。

它由视频切换台主机和视频切换台操作面板组成。

虽然本视频切换台主机尺寸只有2RU，但在标准规范下配有16路SDI输入接口和四路SDI输出接口。

它还支持两路DVI输出及其视频特效一键线、两路DSK（下游键）线、两路PinP（画中画）线、两路DVE(BKGD) 线、一路DVE（KEY）线以及两路多视图线，能够以多种不同格式制作视频。

在本切换台的输入接口中集成了帧同步器、上转换器和色彩校正器。

如果安装选购板，还可以支持多种不同的输入/输出格式，包括模拟复合、模拟分量和DVI格式，使用户可以灵活地构造系统。

特点说明1、设计紧凑，支持多种不同的输入/输出信号虽然本视频切换台主机尺寸只有2RU，但在标准规范下配有多种不同的输入/输出设备。

在标准规范下，共支持16路HD/SD-SDI信号线作为输入设备，并集成了一个帧同步器，用于处理所有的输入信号。

同时还集成了四路上转换器信号线和八路色彩校正器信号线。

在标准规范下，输出设备包括四路HD/SD-SDI信号线和两路DVI-D信号线。

同时还提供了两个选购插槽，每个插槽都可用于输入/输出应用程序。

如果安装用于输入应用程序的两个选购板，则输入信号线最多可扩展至20路；同样地，如果安装用于输出应用程序的两个选购板，则输出信号线最多可增加至10路。

2、支持多种格式支持的信号格式包括HD格式（1080/59.94i、1080/50i、1080/24PsF 1、1080/23.98PsF 1、720/59.94p和720/50p）、SD格式（480/59.94i和576/50i）以及DVI格式。

3、多视图显示功能在标准规范下，提供两路多视图显示功能线。

可以将包括节目视频(PGM)、预览视频(PVW)和输入视频信号在内的最多20路视频在两个屏幕间分开显示，并将其同时显示在两个监视器上。

4、支持帧同步器系统和外部同步系统集成了一个高性能的10位帧同步器，用于处理所有的输入信号，这样便可以输入同步视频信号。

高清演播室说明技术方案一、设计原则根据目前国内高清发展现状，对系统进行统筹设计要充分考虑系统的配置合理、技术领先、性能优良、投资节省。

打造出国内一流，区域领先的高清EFP系统。

同时结合中国音乐学院的功能定位和实际应用需求，在系统安全性、开放性以及使用舒适性上进行了优化设计。

1、配置合理、功能完备系统设计具备较高的整体性，各功能单元配备完善，能够较好的满足不同种类的电视节目制作转播时的需要。

设备选型从使用用户角度出发选择最优性价比的产品。

在整体系统中保证所有设备的技术平衡性：既避免个别设备档次或指标过高，与其它设备搭配时并不能很好地发挥其最大效能，又坚决杜绝个别设备因技术指标过低而成为整个系统的技术瓶颈。

2、技术领先、性能优良整体系统设计采用稳定成熟的先进技术和知名产品，具有国际国内成熟的使用经验。

在电视节目制作手段上与国际广电领域先进技术同步，功能和性能上具有一定的超前性。

整体指标均衡一致，不得出现指标瓶颈。

3、系统安全作为小型电视节目录制、传输系统，6CH高清EFP系统设备将承担大量的录制任务。

系统的设备选择和系统方案设计时应充分考虑到安全性。

在本方案的系统设计时重点考虑系统安全应急预案，从使用过程中的应急预案解决步骤以及系统设计的应急通道都进行了充分的考虑。

整体系统设计具有结构简单、操作迅速的完善应急方案；系统通道具有完善的互不影响的主、备通路，系统运行时均具有极高的可靠性，主、备份信道均具备严格的监控和管理手段。

4、扩展性、开放性根据节目制作流程特点并结合实际需要，系统设计中，保证系统功能清晰、简洁、扩展灵活。

对设备规模、机架、空间、监视器等作合理布置，周边设备按需购置。

不购设备机柜用盲板代替，保证今后扩展灵活、方便且布线规范。

整体系统采用开放的接口和技术，建立开放的模块化结构、统一性规格，可以方便地和其它转播系统和音频系统进行级联完成信号交换，配合完成转播任务。

5、灵活性、舒适性整体系统设备设计，使用灵活、操作直观简便、信号调度便捷、转换方便、维护管理简单易用。

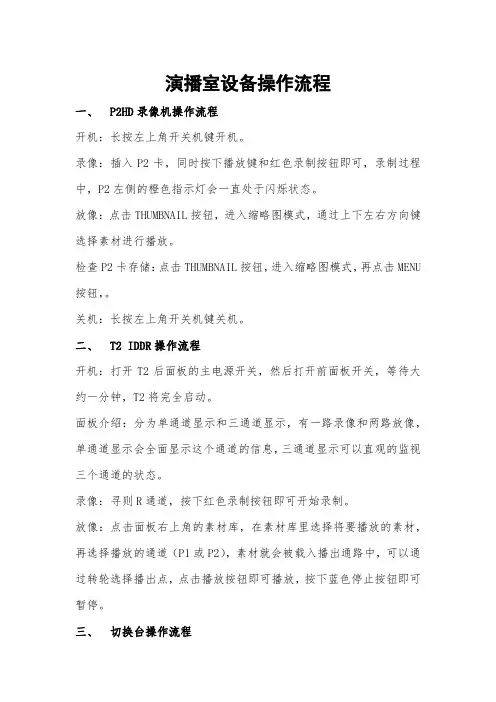

演播室设备操作流程一、P2HD录像机操作流程开机：长按左上角开关机键开机。

录像：插入P2卡，同时按下播放键和红色录制按钮即可，录制过程中，P2左侧的橙色指示灯会一直处于闪烁状态。

放像：点击THUMBNAIL按钮，进入缩略图模式，通过上下左右方向键选择素材进行播放。

检查P2卡存储：点击THUMBNAIL按钮，进入缩略图模式，再点击MENU 按钮，。

关机：长按左上角开关机键关机。

二、T2 IDDR操作流程开机：打开T2后面板的主电源开关，然后打开前面板开关，等待大约一分钟，T2将完全启动。

面板介绍：分为单通道显示和三通道显示，有一路录像和两路放像，单通道显示会全面显示这个通道的信息，三通道显示可以直观的监视三个通道的状态。

录像：寻则R通道，按下红色录制按钮即可开始录制。

放像：点击面板右上角的素材库，在素材库里选择将要播放的素材，再选择播放的通道（P1或P2），素材就会被载入播出通路中，可以通过转轮选择播出点，点击播放按钮即可播放，按下蓝色停止按钮即可暂停。

三、切换台操作流程开机：首先开启中心机房主机的主备路电源，打开面板电源，等待开启。

检测设置：1.切换P/P级的两路按键检查是否可以正常切换；2.检查交叉点锁定按钮适是否按下（XPT HOLD）；3.按下BKGD按钮，检查DSK1和DSK2是否可以在画面中叠加键信号；4.点亮SNAP SHOT（快拍）按钮，检查WINDOWS(分屏效果)和NORMAL（常规效果）是否可以实现。

四、OCP面板操作流程OCP是摄像机组成的一部分，摄像机的大部分参数控制和调整都可以在OCP中进行调整。

白平衡调整：用摄像机拍摄白布或白板等白色物体，让白色充满画面70%以上，按下OCP面板上的WIHTE键，摄像机将进行自动白平衡调整。

黑平衡调整：按下BLACK按钮吗，摄像机将进行自动黑平衡调整。

电子快门调整：SHUTTER可以粗调电子快门，ECS可以微调电子快门，因演播厅大屏的显示频率为60Hz，所以也也将电子快门调整为60Hz。

高清导播切换台系统导播、字幕、直播、视频会议—、▲产介绍1.简介：1.1. 系统简介是一套具备广电一体机功能的软件系统，可替代硬件完成切换台、字幕机、调音台、硬盘播出系统、虚拟演播厅、录像机、线性编辑系统、信息电视制作系统等的工作，适用于活动实况、广电系统、网络直播、视频会议等的现场采编录播和后期视频制作、录制，可生成MP4 TSASF WMV/FLV AVI等格式文件，为互联网、教育、广电系统、政府、企业多媒体信息化建设的首选方案。

1.2.功能简介输入--视频源旅高青导聯拽制台计划任00:00:002015-05-21 10:38:03DO OD.0Q3J] 5-06-21 LO.北.2栢接瓦面▼5再止取消血I■»■10CH5CH7CH8M RBS导播切换台TAKE | AUTO静昔隍昔苗听PVW网貉吕痂煤低文件OC11WUS0. Caphjr&-0音频慎：视频源和音硕原之后点击启韵启讪CH6CH4PNFE上PW 耳28上PVW F CtrbHH、八隊胡画中画i CtrHUTCn 一T-4云台左li右下■ Fqupfe近讯P^r啦远幵蛤■停止E辭导溜洲台计划任势X00 00 0000:00:00 2015-05-21 10:38:09V导牆录像B自希显卡縱t“ 1ft频誠CH5CH7►■ «CH2•开始■停止台标转场PVW伸远杲中昱11TAKE AUTOFVF8上PGM 5 1、8上PVW； Ctr1*H、J、N・ M画中画；Ctr1*A=AUTO ；上右E pgurfjnRBS导播切换台桶接瓯面媒休文件«X«网络串流nCH1 •大17CH2 • 口 |调咅台启动停止»歸导樹喇台计划任劳nn - nn • nn-X 00:00:00UU•UU•uu B导席录像■资源录像►■ ◎2015-05-21 10:38:16E亘將■显卡範出e视频会议CH2XnRBS视频设奋拼接画面媒体抠像导播切换台视频源：选择•开始■停止SS做方式顺庠18放循坏JS放CH1 •大厅CH2|CH7CH8调音台转场宇蔗台标2DW•U 23332DW10W爲音监听S62D傳止取消10•XJ•u PVW■MCH8TAKE AUTOHOHEir^llEESli鬲近杲中昙qp远昂F1~F8 上PGM i 1~8上PVWi Ctrl・H、J、N、M画中画；Ctri・A=AUTO ；—f-I云台左上右下，Pgupw高済导IS技制台计躺锈00:00:002015-05-21 10:3&21cm吠厅• a|CH2调音台00 00 002015-05-21 10:38:2!癖录像砖自驕显林出 7视频合改视频般CH2媒体文件抠金ias前杲NULLNULL<16绿色益色•开始■停止•【二CH8AUTOCH7BISPVWTAKE启幼停止取消F1-F8上PGM ；1*8上PVW； Ctr1*H、J、N、M旦中电；Ctrt・A=AUTO ；—T-4云台I I转场音频务凸监听* X « HOME 時 Q 7高近星中星♦s»n吝百号時怕计Jim 誓-XCH2稅頻设备帕画面 摒惟交件 113低 网络串流觇频憑：传输悔瑕 ・UOP TCP HTTP支持导播录像、各实体通道录像。

导播台设备使用方法
1各部件介绍
导播台设备是由主机、显示器、操作面板、调整设备组成的。

主机：主机是导播台设备的核心组件，主要负责录像、剪辑、播放等功能，同时以IP方式传输视频信号。

显示器：显示器的作用是在导播时把电视信号转换成图像和声音，供操作者使用。

操作面板：操作面板是控制导播台设备的主要部件，它能够实现组装视频、操作指令发送等多种功能。

调整设备：调整设备用于调整导播台设备的参数和设定，如亮度、对比度、饱和度等，以获得最佳播放效果。

2连接设备
第一步：将电视信号接入导播台设备的“输入信号”接口；
第二步：连接显示器的信号源与主机的“输出”接口；
第三步：连接操作面板与主机的“输入控制”接口；
第四步：连接调整设备与主机的“调参”接口。

3控制设备
第一步：在操作面板上设定视频信号输入模式；
第二步：在操作面板上设定电视信号输出模式；
第三步：点击操作面板上的“启动/停止”按钮，控制视频的播放、暂停等；
第四步：利用调整设备调整电视信号的亮度、对比度、饱和度等参数，以获得最佳的播放效果。

4调试设备
第一步：启动设备，检查设备运行状态；
第二步：根据视频场景，进行设备参数调整，包括视频参数；
第三步：根据需要，调整视频的音量和其它参数，以获得最佳的视频画面；
第四步：检查设备的电源是否正常工作，以确保设备的正常运行。

5总结
导播台设备由主机、显示器、操作面板和调整设备组成，用于解码电视信号，将电视信号转换为图像和声音，并可调整视频参数以获得最佳播放效果。

使用这种设备，需要按照要求进行连接，并进行详细的操作与调试，以达到最佳播放效果。

AV-HS5200MC切换台技术特点说明概要AV-HS5200MC 是在广播电视台的制作演播室和新闻演播室、转播车、制作等多种系统中，可以进行视频制作的2~2.5ME 数字视频切换台。

支持多格式，在SD 节目制作、HD 节目制作以及SD /HD 信号同时存在等制作环境中，都可以灵活地进行视频制作。

本切换台提供了简便、切实的操作性能，不会令操作人员在操作过程中产生紧张感。

即使在现场直播等争分夺秒的场合下，也不容易产生误操作，并且可以制作出富有动感的视频图像。

此外，在拥有可扩展至多达4 个通道的3 维DVP、可进行静态图像、动态图像记录重放的Clipstore 等先进功能的同时，主机尺寸只有3RU，实现了小型化。

AV-HS5200MC特点：1、支持多格式支持下列信号格式：HD: 1080/50i、1080/59iSD: 576/50i、480/59i在购买SD 格式的AV-HS5200MC 产品之后，也可以升级为HD 格式。

此外，格式之间的切换可以通过操作面板上的按钮操作或者通过GPI 来简单地进行。

4:3/16:9 宽高比的画面，可以通过Wipe aspect 模式和Backkgroud Insert 等功能来制作自然的影像。

2、小型、低耗电化最大2.5ME＋2DSK＋4DVP 的配置，实现了3RU 主机箱以及消耗功率的小型、低耗电化。

即使在转播车等空间、电力都有限的环境中也能进行灵活配置。

3、丰富的输入输出主机规格尺寸采用了小型3RU，但可以按标准配备18 个系统的输入，如果增加选购电路板，则最多可以扩展至36 个系统。

标准输出为6 个输出(ME1 PGM, ME2 PGM, AUX1～4)，如果增加选购电路板(AUX5～10)，则最大可以扩展至12 个输出。

此外，各个输出均分别配有2 路相同输出。

4、卓越的操作性能通过配备12.1 英寸的大型彩色液晶触摸屏，实现了高度的视觉识别性。

由于该触摸屏的菜单层次分明，并且操作界面上的按钮具有快捷链接功能，可直接切换至各菜单，因此能够轻松地进入到所希望的菜单。
