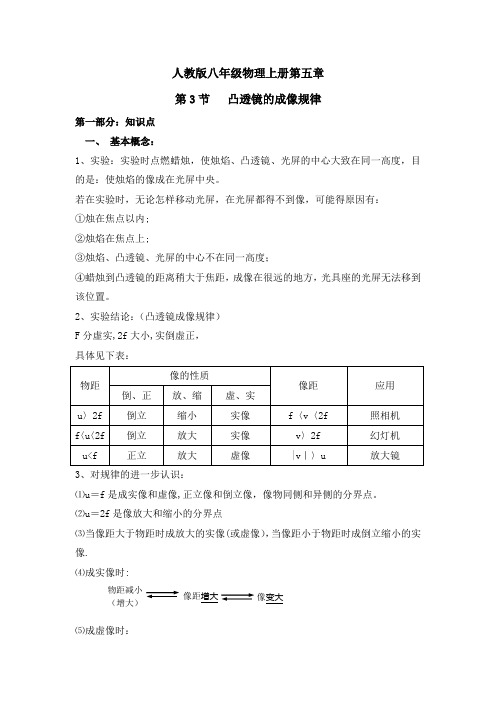

人教版八年级物理上册第五章 第3节 凸透镜的成像规律第一部分：知识点 一、 基本概念：1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有： ①烛在焦点以内; ②烛焰在焦点上;③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
2、实验结论：（凸透镜成像规律） F 分虚实,2f 大小,实倒虚正， 具体见下表：3、对规律的进一步认识：⑴u ＝f 是成实像和虚像,正立像和倒立像，像物同侧和异侧的分界点。
⑵u ＝2f 是像放大和缩小的分界点⑶当像距大于物距时成放大的实像(或虚像），当像距小于物距时成倒立缩小的实像.⑷成实像时:⑸成虚像时：物距减小（增大）像距增大像变大二、 重、难点重点：对凸透镜成像规律的理解和认识. 难点：探究凸透镜成像规律的过程。
三、 知识点归纳及解题技巧成像规律的示意图第二部分：相关中考题及解析1、（2011云南昆明)在焦距为10cm 的凸透镜前15cm 处放一支点然的蜡烛，那么在凸透镜另一侧的光屏上可以得到的是（ ）A ．烛焰倒立缩小的实像B ．烛焰倒立放大的实像C ．烛焰倒立放大的虚像D ．烛焰正立放大的实像解析：焦距f =10cm ，物距u =15cm ，则f ＜u ＜2f ，凸透镜所成的像是倒立、物距减小 （增大）像距减小 像变小放大的实像.本题答案为B。
2、（2011安徽芜湖）物体从距离凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置,总能在光屏上得到倒立放大的像，由此可知,此凸透镜的焦距可能是（）A．6cm B．10cm C．16cm D．20cm 解析：当物距f＜u＜2f时，凸透镜所成的像是倒立、放大的实像，所以f＜12cm＜2f且f＜18cm＜2f，即9cm＜f＜12cm。
本题答案为B。
人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。
【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。
三、凸透镜成像规律1.凸透镜成像规律:物距与焦距的关系成像性质应用像距与焦距的关系u＞2f时，倒立、缩小的实象。
照相机 f <v<2fu=2f时,倒立、等大的实像。
v =2ff＜u＜2f，倒立、放大的实象。
投影仪v>2fu=f时不成像u＜f时正立、放大的虚象。
放大镜（1) 一倍焦距是成实物与虚像、倒正、物像异同侧的分界点。
物距大于一倍焦距时,物体成实像（倒立，物像同侧）;物距小于一倍焦距时,物体成虚像（正立、物像异侧);(2) 二倍焦距是成像大小的分界点。
物距大于二倍焦距时，物体成缩小的像；物距小于二倍焦距时，物体成放大的像;(3)实像都是倒立的（物、像同侧），虚像都是正立的(物、像异侧）；(没有缩小的虚像，也没有等大的虚像）（4）成实像时，物近像远，像变大（物远像近,像变小)；成虚像时，物远像远,像变大（物近像近,像变小)。
