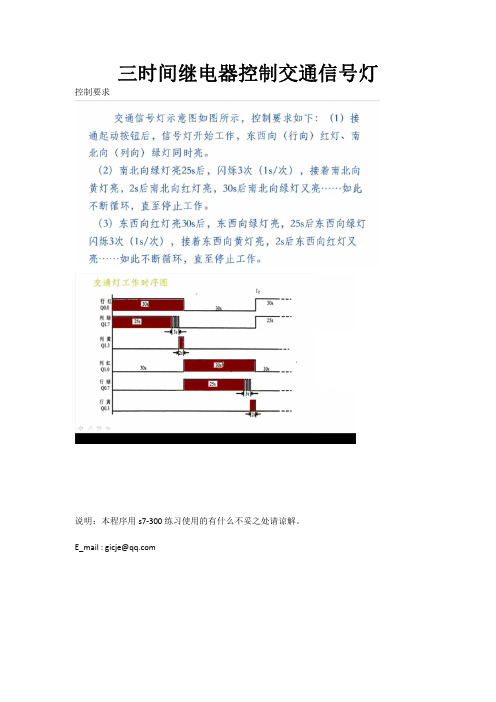

时间继电器控制红绿灯线路图

电动机正反转，限时自动往返（时间继电器）控制电路接线图
如下图所示是一种由一台电动机在规定时间范围内作连续可逆的正反方向运转的自动控制电路。

图中用时间继电器KT1、KT2作时间控制元件，中间继电器KA1、KA2起中间控制作用。

合上电源开关Q 和旋转开关S，这时时间继电器KT1得电，中间继电器KA1得电吸合。

接触器KM1得电并吸合，电动机作正向限时运转。

待延时时间到，时间继电器KT1常闭延时断开触点断开，使中间继电器KA1断电，其触点KA1断开，接触器KM1线圈断电，主触点KM1断开，电动机瞬时停止正转。

电动机正反转，限时自动往返(时间继电器)控制电路接线图
在时间继电器KT1常闭延时断开触点断开的同时，其常开延时闭合触点KT1闭合，反转中间继电器KA2暂时得电吸合，其常开触点闭合自锁，并使时间继电器KT2得电，反转接触器KM2得电并吸合，电动机作反向限时运转。

待延时时间到，时间继电器KT2的常闭延时断开触点断开，使中间继电器KA2断电，接触器KM2断电，电动机瞬时停止反转。

由于中间继电器KA2的断电，其常闭触点复位，时间继电器KT1得电，中
间继电器KA1吸合，KM1得电吸合，电动机又处于正向限时运转状态。

这样周而复始重复前面工作过程，使电动机在规定时间内作连续可逆运转。

若需使电动机停止，可扳开旋转开关S，待KT2延时时间到，电动机停转。

本电路适用于在规定时间内作连续可逆运转的生产机械。

时间继电器的接线方法及接线图接线插头：8针圆插头针脚定义：接线方式1（国内常规）接线方式2（OMRON）针号针定义针号针定义1 继电器B公共端 1 外部开关公共端2 电源零线N（AC85-265V）3 继电器B常开触点 3 时间复位端子(RESET)/接通有效4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效5 继电器A常闭触点 5 继电器A常闭触点6 继电器A常开触点 6 继电器A常开触点7 电源火线L（AC85-265V）8 继电器A公共端 8 继电器A公共端这种时间继电器如何接线?13，14本人接好电源后,继电器就通电了,到了设定时间后另一盏指示灯也亮了,但是5和8接上设备后设备没有通电,怎么接才对把你需要延时通电的设备接到9-5或12-8就可以了。

比如你要把一个灯泡延时点亮，那你先把零线直接与灯泡连接，火线接在9或12端子上，再把5或8连接到灯泡上就好了。

13、14脚接到直流电源，13脚是负极、14脚是正。

1-9,4-12是常闭触点，接通电源后,到达设定时间,1-9断开,5-9接通；4-12断开，8-12接通。

电源断开后,1-9立即接通,5-9断开；4-12接通，8-12断开。

13.14是线圈,接到电源上去.1-9,4-12是常闭触点.接通电源后,继电器开始计时,到达设定时间,继电器动作,1-9断开,5-9接通.对面也是一样的.电源断开后,继电器重置,时间归0,1-9重新接通,5-9断开.这种继电器是香港产的，4-12、1-9为常闭接点，8-12、5-9为常开接点。

13-14是线圈工作电源，接线圈，注意触点的额定电流是5A，使用时负载电流不能超过5A，否则会烧毁触点。

DH48S-S时间继电器接线方法产品型号：DH48S-1Z时间继电器的接线方法第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

电气与电子信息工程学院《电气控制与PLC课程设计》设计报告名称：十字路口红绿灯的设计专业名称：电气工程及其自动化班级：学号：姓名：指导教师：设计时间：2013年6月3日—2013年6月14日设计地点： K3-218 PLC实验室摘要PLC可编程序控制器是以微处理器为基础，综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。

它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。

据统计，可编程控制器是工业自动化装置中应用最多的一种设备。

专家认为，可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一，PLC、机器人、CAD/CAM将成为工业生产的三大支柱。

由于PLC具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前普遍使用的“渐进式”信号灯进行精确控制，特别对多岔路口的控制可方便地实现。

因此现在越来越多地将PLC应用于交通灯系统中。

可缩短车辆通行等候时间，实现科学化管理。

在该设计中，还引入EDA模拟十字路口红绿灯闪亮及车辆通行，十分形象地显示出了PLC在交通灯系统中的实际应用。

【关键词】：十字路口交通灯 PLCAbstractThe PLC programmable logic controller is a new industrial control devices, which is based on microprocessor, synthesizes computer technology, automatic control technology and communication technologies. It has the simple structure, the convenient programming, the reliable higher merit, and has widely used in the commercial run and position automatic control. Statistics have indicated, the programmable controller is most one kind of equipment in the industrial automation installment applies. The expert believed that the programmable controller will become the main method and one of important foundation equipment in further, PLC, the robot, CAD/CAM will become the industrial production three big props. Because PLC adapts to environment strong, simultaneously its internal timer resources are extremely rich, which carry on the accuracy control to the present universal use many “the evolution type” the signal light, special to the multi-road fork control. Therefore the present PLC is used in the traffic light system, which may reduce the vehicles general waiting time and realize scientific style management. In this design, also introduces the EDA simulation intersection traffic light to glisten and the vehicles to passes through, which visual demonstrates PLC in the traffic light system practical application.【Key words】crossroads traffic light PLC交通信号灯的作用和意义随着社会经济的发展，城市交通问题越来越引起人们的关注。

PLC十字路口简单的交通信号灯控制（记得分享与收藏）
一、交通信号灯控制
十字路口简单的交通信号灯布置如图
控制要求：由于东西方向的车流量较小、南北方向的车流量较大，所以南北方向的放行时间为30s，东西方向的放行时间为20s。

当东西（或南北）方向的绿灯灭时，该方向的黄灯与南北（或东西）方向的红灯一起以1HZ的频率闪烁5s，然后立刻开始另一个方向的放行。

当启动开关转向开始位置时，信号灯便以上述模式开始工作，启动开关转回到停止位置时，信号灯全部熄灭。

：
试题分析
一、建立项目并进行硬件配置
二、硬件CPU时钟存储器的设置,设置闪烁点。

题中闪烁信号5HZ，存储器字节选10,OB1软件编程位为1，取点为M10.5
时钟存储器各位对应的时钟脉冲周期与频率
三、软件OB1编程
1、按下开始按钮，开始信号置位
2、触发定时器T0南北方向绿灯亮30s。

3、南北绿灯熄灭后，触发南北黄灯闪烁5。

4、南北黄灯熄灭后，触发南北方向红灯20s常亮，接着触发南北红灯闪烁5s。

5、启动信号触发东西方向红灯常亮30s接着闪烁5s。

6、东西方向红灯熄灭后，触发东西方向绿灯亮20s。

7、东西方向绿灯熄灭后，触发东西方向黄灯5s。

WORD格式整理目录1.项目要求 (1)1.1十字路口红绿灯PLC控制系统的构成 (1)1.2控制功能分析 (1)2.总体方案设计 (2)3．硬件电路图 (3)4．PLC的I/O控制点分配 (4)5．软件编制 (5)5.1PLC控制程序流程图如下： (5)5.2 PLC软件编制 (5)5.3组态王界面设计 (6)7软件调试 (7)7.1PLC及组态王的调试 (7)7.2组态实时监控 (7)7.3测试结果分析 (9)8.心得体会 (9)附录 PLC控制程序 (10)十字路口红绿灯PLC控制1.项目要求1.1 十字路口红绿灯PLC控制系统的构成十字路口交通信号灯通常设置红、绿和黄三种颜色，但是有的路口仅设置红、绿两种，如果采用PLC控制则可少用两个控制点。

现有一个十字路口，东西和南北方向每个路口都设有红色和绿色指挥信号灯，其示意图如下：图1-1十字路口交通信号灯示意图1.2控制功能分析1.2.1 工作过程（1）接通启动开关后，信号灯系统开始工作，且以南北方向红灯先亮、东西方向绿灯才亮作为初始状态。

当断开启动开关时，全部信号灯熄灭。

（2）南北绿灯东西绿灯不能同时亮，否则系统自动熄灭信号灯并报警。

（3） 南北红灯持续25s ，与此同时东西绿灯亮维持20s ，然后闪烁3s 后熄灭。

接着东西黄灯亮2s ，然后南北绿灯亮。

（4） 东西红灯持续亮30s ，同时南北绿灯亮25s ，然后闪亮3s 后熄灭。

接着南北黄灯又亮2s ，然后东西绿灯亮。

南北和东西的信号灯，就这样按控制要求周而复始的进行工作。

1.2.2 控制要求要求采用PLC 作为控制中心，采用触摸屏或上位机（组态软件编程）监控。

（1）. 控制系统应有电路联锁和保护功能。

（2）. 操作界面要求有动作效果，可以显示操作的进度。

（3）. 检测、控制信号要准确，安全、可靠。

1.2.3 硬件设计根据控制要求，主控设备选用PLC ，信号灯采用红、黄、绿灯泡（各4个），启动采用单刀开关实现。

【智】时间继电器图形识别和接线详解！
大家好，我是微控小智，今天又跟大家见面了。

学习需要坚持，做技术亦是如此，厚积才能博发。

小智写的程序都是进行反复测试过的，可以放心跟着操作，有疑问的地方可以留言。

时间继电器电气符号有多种，符号相对接近，容易混淆，这为查看图纸和理解电气原理带来了麻烦，这里给大家总结一下，希望对大家区别和记忆这些符号有帮助。

时间继电器的文字符号是KT。

一、时间继电器的线圈图形符号
时间继电器分为通电延时动作和断电延时复位。

二、时间继电器的延时触点图形符号
时间继电器的触点图形符号主要是触点的半圆符号的开口的指向，原则是：半圆开口方向是触点延时动作的指向。

三、时间继电器的瞬时触点图形符号
时间继电器的瞬时触点是立即动作触点，没有延时效果，是普通的常开常闭触点。

在使用时需要注意延时触点和瞬时触点的区别。

四、时间继电器触点的动作
时间继电器触点的动作情况如下图所示。

五、时间继电器的接线
时间继电器接线时需要注意线圈电压，电压有交流也有直流，触点除了上面介绍的还有不同的功能，在接线时需要参考说明书和接线图。

实践出真知，没有实践，理论就是纸上谈兵；学习中需要多加测试和验证。

复杂的事情简单做，你就是专家；简单的事情重复做，你就是行家；重复的事情用心做，你就是赢家。

关注智微自控。

交通灯控制电路设计由一条主干道和一条支干道的汇合点形成十字交叉路口，为确保车辆安全、迅速地通行，在交叉路口的每个入口处设置了红、绿、黄三色信号灯。

红灯亮禁止通行；绿灯亮允许通行；黄灯亮则给行驶中的车辆有时间停靠在禁行线内。

实现红、绿灯的自动指挥对城市交通管理现代化有着重要的意义。

1、设计目的1.掌握交通灯控制电路的设计、组装与调试方法。

2.熟悉数字集成电路的设计和使用方法。

2、设计任务与要求1.用红、绿、黄三色发光二极管作信号灯。

2.当主干道允许通行亮绿灯时，支干道亮红灯，而支干道允许亮绿灯时，主干道亮红灯。

3.主支干道交替允许通行，主干道每次放行30s、支干道20s。

设计30s和20s计时显示电路。

4.在每次由亮绿灯变成亮红灯的转换过程中间，要亮5s的黄灯作为过渡，设置5s计时显示电路。

3、原理电路设计(1)设计逻辑流程(2)方案比较及整体电路方案一：根据题目，主支干道红绿灯分时亮可以分成四种状态。

若采用两个JK触发器即可满足。

考虑到主支干道计数的不同，需要从计数器那里产生一个信号，来使JK触发器改变状态。

当然可以通过逻辑推导，然后用各种基本的数字器件，如与非门，来产生一个满足要求的信号。

但是用到的器件比较多，而且布线较复杂。

所以不采用这个方案。

方案二：鉴于方案一，考虑采用中规模集成电路，因此选择使用了数据选择器。

将计数器某个计数到的信号，如5s，接到数据选择器的数据输入端，然后将由JK触发器产生的表明四种状态的信号Q2和Q1接到数据选择器的地址代码端。

这个方案解决了方案一的问题，所以采用了这种设计方法。

方案三：按照JK触发器习惯的接法，由数据输出端来的信号接到J或K，但是若计数器采用置零的方式，信号有效的时间很短，这就要求触发器有较高的扫描频率，但是计数器的频率已经固定是1s，造成同一个频率电路，却需要不同的频率。

因此采用直接接进触发器的使能端。

至此，确定了最后的方案。

(3)单元电路设计及电路的工作原理为了便于分析,把一些单元电路从整体电路中分离出来,同时为了电路的简洁明了,分析电路的逻辑时,还把次要的元件暂时移除.单元电路各部分以及功能如下:控制电路主控电路是本课题的核心，主要产生30s、20s、5s三个定时信号，它的输出一方面经译码后分别控制主干道和支干道的三个信号灯，另一方面控制定时电路启动。

交通信号灯控制一、任务目标二、任务分析城市交通道路十字路口是靠交通指挥信号来维持交通秩序的。

在每个方向都有红、黄、绿三种指挥灯，信号灯的动作受开关总体控制，当按下启动按钮，信号灯系统开始工作，并周而复始地循环动作；按下停止按钮开关，系统停止工作。

图4—16是某城市一交通信号灯示意图。

图4-16 交通信号灯示意图在系统工作时，控制要求如表4-8所示： 表4-8 十字路口交通信号灯控制要求 南北信号 红灯亮 绿灯亮 绿灯闪亮 黄灯亮 时间30 25 32东西信号 绿灯亮 绿灯闪亮 黄灯亮 红灯亮 时间2532301．用PLC 构成交通信号灯控制系统。

2．掌握PLC 的编程技巧和程序调试方法。

3．掌握步进指令的应用。

具体控制要求如下：1．南北方向绿灯和东西方向绿灯不能同时亮，如果同时亮则应用自动立即关闭信号灯系统，并立即发出报警信号。

2．南北红灯亮维持30s，在此同时东西绿灯也亮，并维持25s时间，到25s时，东西绿灯闪亮，闪亮3s后熄火，在东西绿灯熄灭时，东西黄灯亮并维持2s。

到2s时，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭，南北绿灯亮。

3．东西红灯亮维持30s，在此同时南北绿灯亮维持25s，然后闪亮3s熄灭，接着南北黄灯亮维持2s后熄灭．同时南北红灯亮，东西绿灯亮。

4．两个方向的信号灯，按上面的要求周而复始地进行工作。

三、相关知识步进指令STL／RET及编程方法1．FX2的状态元件状态元件是构成状态转移图的基本元素，是可编程控制器的软元件之一。

FX2共有1000个状态元件，如表4-9所示。

表4-9 FX2的状态元件类别元件编号个数用途及特点初始状态S0～S910用作SFC的初始状态返回状态S10～S1910多运行模式控制当中，用作返回原点的状态一般状态S20～S499480用作SFC的中间状态掉电保持状态S500～S899400具有停电保持功能，停电恢复后需继续执行的场合，可用这些状态元件信号报警状态S900～S999100用作报警元件使用2．步进指令、状态转换图及步进梯形图步进指令是利用状态转换图来设计梯形图的一种指令，状态转换图可以直观地表达工艺流程。

第2章 常用继电器—接触器控制电路—保障运行
73
图2-18 电动机三点控制电路
2.1.6
电动机时间控制电路 —时间延时继电器，控制电路接触器
1．通电延时型时间继电器控制电路
图2-19所示为通电延时型时间继电器控制电路，其控制过程如下。

图2-19 通电延时型时间继电器控制电路
2．断电延时型时间继电器控制电路
图2-20所示为断电延时型时间继电器控制电路。

KT
为断电延时型时间继电器，其动合
延时断开触点在线圈得电时立即闭合，线圈断电时经延时后该触点断开。

图2-20 断电延时型时间继电器控制电路。

74ls151实现的红绿灯电路图（多谐振荡器555计数器LED）来源：电子发烧友网作者：2018年05月07日 11:21红绿灯电路图（一）自动控制电路交通路口红绿灯的设计如图所示为交通路口红绿灯自动控制电路。

该控制器主要由四块555（IC2~IC5）和一些阻容元件组成的四级单稳态延时电路首尾相连而成。

输入的8V电压经78M05稳压后为555提供VDD=+5V的电源电压。

当刚接通电源时，触发脉冲经IC1（CD4011）门电路和R1、C1延时，再经C2、R22微分后加到IC2②脚，触发IC2输出高电平，进入暂稳态，其暂稳态定时时间长短取决于K1的位置，延时td=1.1RC6，设定时间分别为60秒、45秒、30秒。

暂稳态结束时，IC2③脚为低电平，其经C3、R23微分后，下降沿又触发IC3，形成第二级单稳态延时。

如此依次触发定时，完成绿色灯亮-黄色灯亮（8秒、10秒、12秒）-红色灯亮（60秒、45秒、30秒）的循环周期。

本控制器通过四级电路首尾相接，依次延时触发，使交通灯依次出现绿-黄-红（色）信号，指挥行人和车辆在十字路I=1有秩序地通行（绿）-提醒注意（黄）-禁止通行（红）。

红绿灯电路图（二）介绍灯交通灯控制器采用CMOS集成电路来完成定时和序列控制功能，可用于代替各种机械式交通灯控制器。

电路工作原理该交通灯控制器电路由电源电路、多谐振荡器、计数分配器和灯光控制电路组成，如图所示。

电源电路由整流二极管VD1、限流电阻器Rl、稳压二极管VS和滤波电容器Cl组成。

多谐振荡器电路由电位器RP、电阻器R5、R6、电容器C2和非门集成电路IC2（Dl-D6）内部的非门Dl-D3组成。

计数分配器电路由计数/脉冲分配器集成电路lCI、二极管VD2-VD8和电阻器R2-R4组成。

灯光控制电路由IC2内部的非门D4-D6、电阻器R7-Rl2、电容器C4-C6、晶闸管VTl-VT3和指示灯HLl-HL3组戊。

交流220V电压经VDl整流、Rl限流降压、VS稳压及CI滤波后，产生lOV直流电压，供给ICl和IC2。

时间继电器线路接法
第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定
第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

第四、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态。
