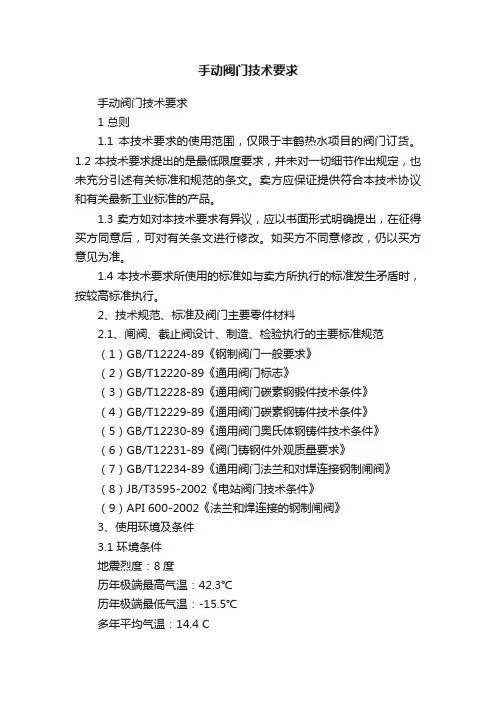

手动阀门技术要求手动阀门技术要求1 总则1.1 本技术要求的使用范围,仅限于丰鹤热水项目的阀门订货。
1.2 本技术要求提出的是最低限度要求,并未对一切细节作出规定,也未充分引述有关标准和规范的条文。
卖方应保证提供符合本技术协议和有关最新工业标准的产品。
1.3 卖方如对本技术要求有异议,应以书面形式明确提出,在征得买方同意后,可对有关条文进行修改。
如买方不同意修改,仍以买方意见为准。
1.4 本技术要求所使用的标准如与卖方所执行的标准发生矛盾时,按较高标准执行。
2、技术规范、标准及阀门主要零件材料2.1、闸阀、截止阀设计、制造、检验执行的主要标准规范(1)GB/T12224-89《钢制阀门一般要求》(2)GB/T12220-89《通用阀门标志》(3)GB/T12228-89《通用阀门碳素钢锻件技术条件》(4)GB/T12229-89《通用阀门碳素钢铸件技术条件》(5)GB/T12230-89《通用阀门奥氏体钢铸件技术条件》(6)GB/T12231-89《阀门铸钢件外观质量要求》(7)GB/T12234-89《通用阀门法兰和对焊连接钢制闸阀》(8)JB/T3595-2002《电站阀门技术条件》(9)API 600-2002《法兰和焊连接的钢制闸阀》3、使用环境及条件3.1 环境条件地震烈度:8度历年极端最高气温:42.3℃历年极端最低气温:-15.5℃多年平均气温:14.4 C多年平均相对湿度:67%运行环境:输送介质水。
3.2 阀门的使用条件手动阀门其它见阀门参数表4、技术要求4.1 阀门性能要求。
4.1.1 卖方产品必须是600MW及以上机组使用的主要品牌。
产品必须在国内具有五年以上成功应用业绩,无不良使用和售后服务记录。
卖方提供的品牌产品应为原厂家全新产品。
4.1.2 卖方应依照买方提出的参数条件,选定满足要求的阀门并提供阀门的规范。
所有阀门必须按国家相关标准执行、选材、制造和试验。
阀门的设计应满足介质温度、压力、流量、流向、以及严密性要求,并满足系统的要求。
手动阀门安全操作规程1.操作前检查1)检查确认待操作阀门标识与工艺作业票及调度指令相符。
2)检查确认阀体各部连接紧固无松动。
3)检查阀门与管线连接紧固无松动。
2.操作要求1)手动开闭阀门时,用力要均匀,同时阀门开闭的速度不能过快,以免产生压力冲击损坏管件。
2)手动阀门的开启方向为逆时针转动手轮,关闭时则与之相反顺时针转动手轮。
3)楔式闸阀在开启过程中阀杆应随着阀门的开启不断上升,反之关闭时阀杆应随着阀门的关闭不断下降,如发现开闭不动、手轮空转等异常情况应立即停止操作。
4)平板闸阀、球阀在开启过程中刻度盘的开度指示应随着阀门的开启不断扩大直到开启度为100%为止,在关闭过程中刻度盘的指示应随着阀门的关闭不断指向“0”位,直到指针回“0”为止。
如发现开启不动、手轮空转等异常情况应立即停止操作。
5)蝶阀在开启时应逆时针转动手轮直到刻度指针指向刻度盘上的“OPEN”,关闭时则应顺时针转动手轮直到刻度指针指向刻度盘上的“CLOSE”,如发现开闭不动、手轮空转等异常情况应立即停止操作。
6)闸阀在开启到位后,要回转半扣,使螺纹更好密合,以免拧的过紧,损坏阀件或在温度变化时把闸板楔紧。
7)球阀在操作中只能全开或全闭,不允许节流。
8)闸阀除抽残作业外,在操作中只能全开或全闭,不允许节流。
9)作业过程中应随时检查阀体及其与管线连接部位有无渗漏,如发现问题应立即上报。
3.阀门操作注意事项1)阀门操作前必须检查阀门外形完整,确保阀门正常;必须戴手套;必须辨别开关方向,确保开关方向绝对正确。
2)阀门开关时必须站在阀门侧面,打开阀门时候应缓慢小心,不可站在阀门正对面操作,以防阀门杆脱落飞出伤人。
3)开启排污门应使用适当的专门扳手,不准使用套管套在扳手上帮助开启排污门,不准用身体顶压扳手。
较大型号的阀门操作困难时,可用两个扳手对应平衡用力。
4)阀门基本全开后(95%),不得再用力强开。
5)开启时要先开一次阀后开二次阀。
而关闭时要先关二次阀后关一次阀。
手动阀门操作规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】手动阀门操作规程1 适用范围本规程适用于各类手动阀门,包括球阀、闸阀、截止阀、蝶阀、止回阀、旋塞阀等。
电动阀门手动操作时,可以参考本规程,所有阀门(安全阀除外)的维护、检修均可参考本规程执行。
2.1手动阀门的操作2.1 操作阀门前,应认真阅读操作说明。
2.2 操作前一定要清楚气体的流向,应注意检查阀门开闭标志。
2.3通常情况下,关闭阀门时手轮(手柄)向顺时针方向旋转,开启阀门时手轮(手柄)向逆时针方向旋转。
2.4 手轮(手柄)直径(长度)小于或等于320mm 时,只允许一人操作。
2.5 手轮(手柄)直径(长度)大于320mm 时,允许多人共同操作,或者借助适当的杠杆(一般不超过0.5m)操作阀门。
2.6 操作阀门时,应缓开缓关,均匀用力,不得用冲击力开闭阀门。
2.7 同时操作多个阀门时,应注意操作顺序,并满足生产工艺要求。
2.8开启有旁通阀门的较大口径阀门时,若两端压差较大,应先打开旁通阀调压,再开主阀:主阀打开后,应立即关闭旁通阀。
2.9 收发清管球(器)时,其经过的球阀必须全开。
2.10 操作球阀、闸阀、截止阀、蝶阀只能全开或全关,严禁作调节用。
2.11 操作闸阀、截止阀和平板阀过程中,当关闭或开启到上死点或下死点时,应回转1/2~1圈。
2 阀门的维护操作2.1 阀门的日常维护2.1.1 应保持阀体及附件的清洁,阀门开关指示牌、阀门编号牌必须保持清晰可见。
2.1.2 检查阀门的油杯、油嘴、阀杆螺纹和阀杆螺母及传动机构的润滑情况,及时加注合格润滑油、脂。
阀门加油时,应看清加油孔有没有胶塞封口,如果有应清图1 球阀 图2 截止阀图4 止回阀除掉。
阀门加油前应把阀开关启闭一次,并复原,然后才加油,这样才能使开关活动时带进管道损耗掉的密封脂得以补充。
2.1.3 检查阀门填料压盖、加油孔、加油孔螺帽、放散球阀、放散球阀阀芯、丝堵、膨胀节、阀盖与阀体连接及阀门法兰等处有无渗漏。
阀门的技术要求采购阀门时,应注意的阀门技术要求:一、通用要求:1、阀门规格及类别,应符合管道设计文件的要求。
2、阀门的型号应注明依据的国标编号要求。
若是企业标准,应注明型号的相关说明。
3、阀门工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工作压力应大于管道实际的工作压力;阀门关闭状况下的任何一侧应能承受1.1倍阀门工作压力值,而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工作压力的要求。
4、阀门制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。
二、阀门材质:1、阀门材质,由于灰铸铁管材逐渐不推荐使用,阀体材质应以球墨铸铁为主,并注明牌号及铸件实际的物理化学检测数据。
2、阀杆材质,力求不锈钢阀杆(2CR13),大口径阀门也应是不锈钢嵌包的阀杆。
3、螺母材质,采用铸铝黄铜或铸铝青铜,且硬度与强度均大于阀杆。
4、阀杆衬套材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
三、密封面的材质:1、阀门类别不一,密封方式及材质要求不一。
2、普通楔式闸阀,铜环的材质、固定方式、研磨方式均应说明。
3、软密封闸阀,阀板衬胶材料的物理化学及卫生检测数据。
4、蝶阀应标明阀体上密封面材质及蝶板上密封面材质;它们的物理化学检测数据,特别是橡胶的卫生要求、抗老化性能、耐磨性能;通常采用丁睛橡胶及三元乙丙橡胶等,严禁掺用再生胶。
四、阀轴填料:1、由于管网中的阀门,通常是启闭不频繁的,要求填料在数年内不活动,填料亦不老化,长期保持密封效果。
2、阀轴填料亦应在承受频繁启闭时,密封效果的良好性。
3、鉴于上述要求,阀轴填料力求终身不换或十多年不更换。
4、填料若需更换,阀门设计应考虑能有水压的状况下更换的措施。
五、变速传动箱:1、箱体材质及内外防腐要求与阀体原则一致。
2、箱体应有密封措施,箱体组装后能承受3米水柱状况的浸泡。
3、箱体上的启闭限位装置,其调节螺帽应在箱体内。

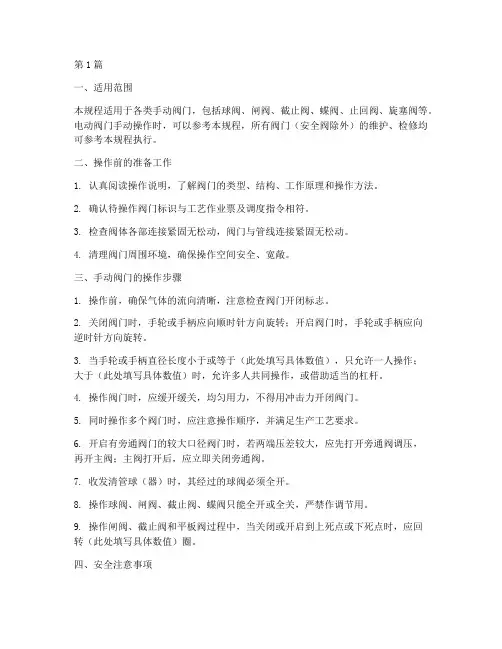

第1篇一、适用范围本规程适用于各类手动阀门,包括球阀、闸阀、截止阀、蝶阀、止回阀、旋塞阀等。
电动阀门手动操作时,可以参考本规程,所有阀门(安全阀除外)的维护、检修均可参考本规程执行。
二、操作前的准备工作1. 认真阅读操作说明,了解阀门的类型、结构、工作原理和操作方法。
2. 确认待操作阀门标识与工艺作业票及调度指令相符。
3. 检查阀体各部连接紧固无松动,阀门与管线连接紧固无松动。
4. 清理阀门周围环境,确保操作空间安全、宽敞。
三、手动阀门的操作步骤1. 操作前,确保气体的流向清晰,注意检查阀门开闭标志。
2. 关闭阀门时,手轮或手柄应向顺时针方向旋转;开启阀门时,手轮或手柄应向逆时针方向旋转。
3. 当手轮或手柄直径长度小于或等于(此处填写具体数值),只允许一人操作;大于(此处填写具体数值)时,允许多人共同操作,或借助适当的杠杆。
4. 操作阀门时,应缓开缓关,均匀用力,不得用冲击力开闭阀门。
5. 同时操作多个阀门时,应注意操作顺序,并满足生产工艺要求。
6. 开启有旁通阀门的较大口径阀门时,若两端压差较大,应先打开旁通阀调压,再开主阀;主阀打开后,应立即关闭旁通阀。
7. 收发清管球(器)时,其经过的球阀必须全开。
8. 操作球阀、闸阀、截止阀、蝶阀只能全开或全关,严禁作调节用。
9. 操作闸阀、截止阀和平板阀过程中,当关闭或开启到上死点或下死点时,应回转(此处填写具体数值)圈。
四、安全注意事项1. 操作过程中,严禁使用长杠杆或长扳手,以免损坏密封面。
2. 手动开闭阀门时,用力要均匀,速度不能过快,以免产生压力冲击损坏管件。
3. 阀门开启过程中,阀杆应随着阀门的开启不断上升,关闭时阀杆应随着阀门的关闭不断下降。
如发现异常情况,应立即停止操作。
4. 阀门开启到位后,要回转半扣,使螺纹更好密合,以免拧得过紧,损坏阀件或在温度变化时把闸板楔紧。
5. 球阀在操作中只能全开或全闭,不允许节流。
6. 管道初用时,内部脏物较多,可将阀门微启,利用介质的高速流动将其冲走,然后轻轻关闭,再开启,如此重复多次,冲净脏物,再投入正常工作。

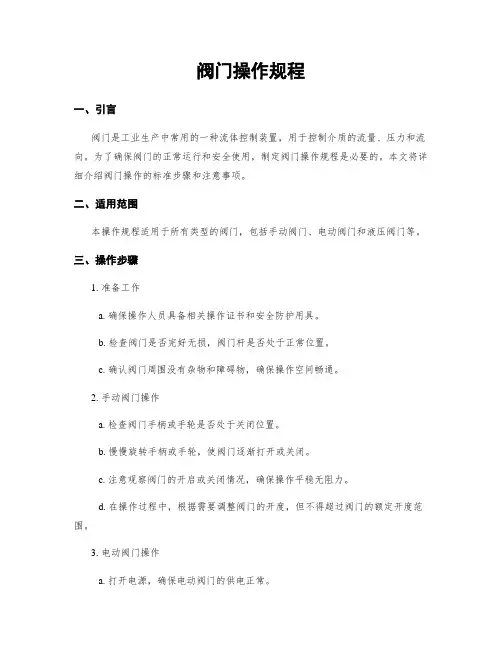

阀门操作规程一、引言阀门是工业生产过程中常用的控制装置,用于控制流体的流量、压力、温度等参数。
为了确保阀门的正常运行和安全性,制定阀门操作规程是必要的。
本文将详细介绍阀门操作规程的内容。
二、适用范围本操作规程适用于所有阀门的操作,包括但不限于手动阀门、电动阀门、液压阀门等。
三、操作人员要求1. 操作人员应具备相关的阀门操作知识和技能,并经过专业培训和考核合格。
2. 操作人员应熟悉阀门的结构、性能和使用方法,了解各类阀门的特点和应用场景。
3. 操作人员应遵守相关的安全操作规定,严禁酗酒、吸烟、穿拖鞋等不符合操作要求的行为。
四、操作前准备1. 操作人员应仔细阅读阀门的使用说明书和技术资料,了解阀门的工作原理和操作要点。
2. 检查阀门是否完好无损,如有损坏应及时报修或更换。
3. 确认阀门所处的工艺系统已停止流体流动,并进行相应的排空处理。
4. 根据需要,准备好所需的工具和设备,如扳手、润滑油、阀门操作记录表等。
五、操作流程1. 根据工艺要求和操作指令,确定阀门的开关状态。
2. 使用合适的工具,轻轻松松地旋转阀门手柄或操作杆,确保阀门的开关动作顺畅。
3. 在操作过程中,应注意阀门的开度,避免过度开启或关闭。
4. 如遇到阀门卡死或操作不灵活的情况,应立即停止操作,并报告维修人员进行维修。
5. 操作完成后,应及时关闭阀门手柄或操作杆,并确保阀门处于正确的开关状态。
6. 如有需要,应及时记录阀门的操作情况,包括开关状态、操作时间等,以备后续参考。
六、安全注意事项1. 操作人员应佩戴符合要求的个人防护装备,如安全帽、防护眼镜、防护手套等。
2. 操作过程中应注意周围环境的安全,确保无杂物、无明火等危险因素存在。
3. 禁止在操作过程中随意触摸阀门和管道,以免发生触电、烫伤等意外事故。
4. 遇到紧急情况或异常情况时,应立即停止操作,并及时向上级报告和求助。
5. 操作人员应定期接受安全培训和考核,提高阀门操作技能和安全意识。
阀门操作规程一、引言阀门是工业生产中常用的一种流体控制装置,用于控制介质的流量、压力和流向。
为了确保阀门的正常运行和安全使用,制定阀门操作规程是必要的。
本文将详细介绍阀门操作的标准步骤和注意事项。
二、适用范围本操作规程适用于所有类型的阀门,包括手动阀门、电动阀门和液压阀门等。
三、操作步骤1. 准备工作a. 确保操作人员具备相关操作证书和安全防护用具。
b. 检查阀门是否完好无损,阀门杆是否处于正常位置。
c. 确认阀门周围没有杂物和障碍物,确保操作空间畅通。
2. 手动阀门操作a. 检查阀门手柄或手轮是否处于关闭位置。
b. 慢慢旋转手柄或手轮,使阀门逐渐打开或关闭。
c. 注意观察阀门的开启或关闭情况,确保操作平稳无阻力。
d. 在操作过程中,根据需要调整阀门的开度,但不得超过阀门的额定开度范围。
3. 电动阀门操作a. 打开电源,确保电动阀门的供电正常。
b. 操作控制面板或遥控器,将电动阀门控制器切换至手动模式。
c. 根据需要,调整控制面板或遥控器上的按钮或旋钮,使阀门逐渐打开或关闭。
d. 在操作过程中,注意观察电动阀门的运行情况,确保操作平稳无异常。
4. 液压阀门操作a. 打开液压系统的供油阀门,确保液压阀门的供油正常。
b. 操作液压控制器,使液压阀门逐渐打开或关闭。
c. 在操作过程中,根据需要调整液压控制器上的按钮或旋钮,但不得超过阀门的额定开度范围。
d. 注意观察液压阀门的运行情况,确保操作平稳无异常。
四、注意事项1. 操作人员应经过专门培训并持有相关操作证书,严禁未经授权的人员擅自操作阀门。
2. 在操作阀门前,务必检查阀门的完好性和周围环境的安全性。
3. 操作过程中,应注意阀门的开启或关闭速度,避免过快或过慢造成损坏。
4. 在操作液压阀门时,应确保液压系统的供油正常,避免因供油不足或过多导致阀门故障。
5. 在操作电动阀门时,应确保电源供电正常,避免因电源故障导致阀门无法正常开启或关闭。
6. 操作结束后,应将阀门手柄或手轮恢复至关闭位置,并关闭电源或液压系统的供油阀门。
手动阀门操作规程
《手动阀门操作规程》
一、目的
手动阀门是工业生产中常见的设备,为了安全稳定地操作这些阀门,制定一套操作规程是十分必要的。
二、操作前的准备
1. 检查阀门的周围环境是否安全,有无危险品或障碍物。
2. 确认阀门的操作范围和方向。
3. 检查阀门的密封性能是否良好。
4. 准备好必要的安全防护用具,如手套、护目镜等。
三、操作步骤
1. 打开阀门前,先确认周围无人并进行必要的警告。
2. 轻轻转动阀门手轮,以确保阀门没有卡住或异常。
3. 逐渐用力转动手轮,直到阀门达到所需位置。
4. 慢慢松开手轮,观察阀门是否平稳运行,并检查密封性能。
四、操作后的注意事项
1. 关闭阀门后,要将手轮恢复原位并确保锁紧。
2. 定期检查阀门的运行情况,及时发现并处理问题。
3. 严禁私自擅自操作或调试阀门,必须有相关资质的人员进行操作。
通过严格遵守《手动阀门操作规程》,可以有效保障工业生产中阀门设备的安全运行,同时也能保护操作人员的人身安全。

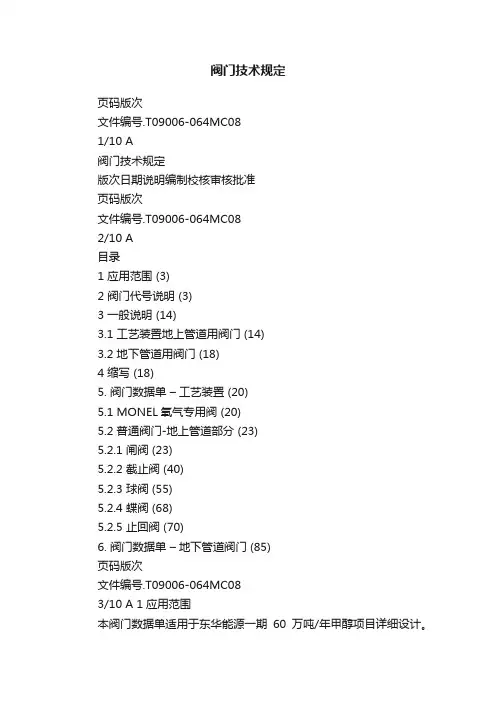

阀门技术规定页码版次文件编号.T09006-064MC081/10 A阀门技术规定版次日期说明编制校核审核批准页码版次文件编号.T09006-064MC082/10 A目录1 应用范围 (3)2 阀门代号说明 (3)3 一般说明 (14)3.1 工艺装置地上管道用阀门 (14)3.2 地下管道用阀门 (18)4 缩写 (18)5. 阀门数据单–工艺装置 (20)5.1 MONEL氧气专用阀 (20)5.2 普通阀门-地上管道部分 (23)5.2.1 闸阀 (23)5.2.2 截止阀 (40)5.2.3 球阀 (55)5.2.4 蝶阀 (68)5.2.5 止回阀 (70)6. 阀门数据单–地下管道阀门 (85)页码版次文件编号.T09006-064MC083/10 A 1应用范围本阀门数据单适用于东华能源一期60万吨/年甲醇项目详细设计。
