项目一 城市轨道交通车辆电气控制系统构成

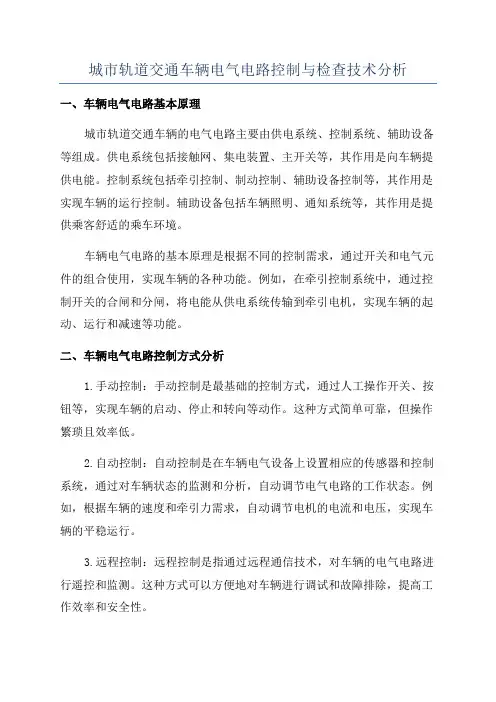

城市轨道交通车辆电气电路控制与检查技术分析一、车辆电气电路基本原理城市轨道交通车辆的电气电路主要由供电系统、控制系统、辅助设备等组成。

供电系统包括接触网、集电装置、主开关等，其作用是向车辆提供电能。

控制系统包括牵引控制、制动控制、辅助设备控制等，其作用是实现车辆的运行控制。

辅助设备包括车辆照明、通知系统等，其作用是提供乘客舒适的乘车环境。

车辆电气电路的基本原理是根据不同的控制需求，通过开关和电气元件的组合使用，实现车辆的各种功能。

例如，在牵引控制系统中，通过控制开关的合闸和分闸，将电能从供电系统传输到牵引电机，实现车辆的起动、运行和减速等功能。

二、车辆电气电路控制方式分析1.手动控制：手动控制是最基础的控制方式，通过人工操作开关、按钮等，实现车辆的启动、停止和转向等动作。

这种方式简单可靠，但操作繁琐且效率低。

2.自动控制：自动控制是在车辆电气设备上设置相应的传感器和控制系统，通过对车辆状态的监测和分析，自动调节电气电路的工作状态。

例如，根据车辆的速度和牵引力需求，自动调节电机的电流和电压，实现车辆的平稳运行。

3.远程控制：远程控制是指通过远程通信技术，对车辆的电气电路进行遥控和监测。

这种方式可以方便地对车辆进行调试和故障排除，提高工作效率和安全性。

1.线路检查：线路检查是对车辆电气线路连接状态进行检查，包括接地情况、接触器和继电器的工作情况等。

通过检查线路是否正常连接，可以排查线路接触不良、断路和短路等问题。

2.参数检查：参数检查是对车辆电气装置的工作参数进行检查，例如电流、电压、功率等。

通过检查这些参数是否在正常范围内，可以判断车辆电气装置的工作状态。

3.故障排除：故障排除是在发生故障时，对车辆电气电路进行系统排查和修复。

根据故障现象和故障码等信息，逐步排查故障原因，修复故障点。

4.检修计划：制定合理的检修计划，对车辆电气电路进行定期检修和保养。

通过定期检修，可以发现和解决存在的问题，防止故障的发生。

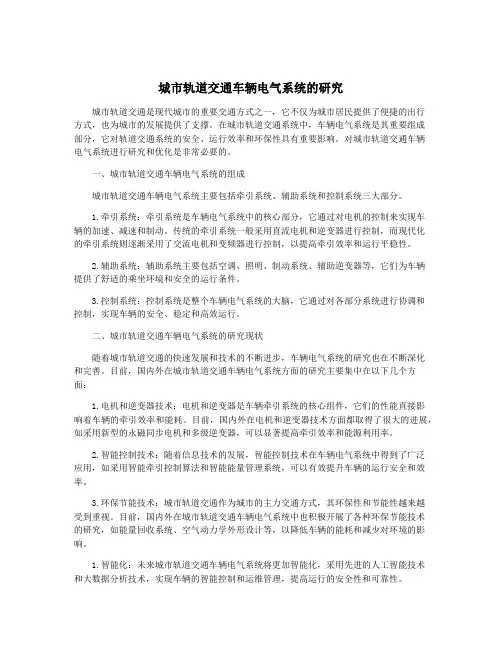

城市轨道交通车辆电气系统的研究城市轨道交通是现代城市的重要交通方式之一，它不仅为城市居民提供了便捷的出行方式，也为城市的发展提供了支撑。

在城市轨道交通系统中，车辆电气系统是其重要组成部分，它对轨道交通系统的安全、运行效率和环保性具有重要影响。

对城市轨道交通车辆电气系统进行研究和优化是非常必要的。

一、城市轨道交通车辆电气系统的组成城市轨道交通车辆电气系统主要包括牵引系统、辅助系统和控制系统三大部分。

1.牵引系统：牵引系统是车辆电气系统中的核心部分，它通过对电机的控制来实现车辆的加速、减速和制动。

传统的牵引系统一般采用直流电机和逆变器进行控制，而现代化的牵引系统则逐渐采用了交流电机和变频器进行控制，以提高牵引效率和运行平稳性。

2.辅助系统：辅助系统主要包括空调、照明、制动系统、辅助逆变器等，它们为车辆提供了舒适的乘坐环境和安全的运行条件。

3.控制系统：控制系统是整个车辆电气系统的大脑，它通过对各部分系统进行协调和控制，实现车辆的安全、稳定和高效运行。

二、城市轨道交通车辆电气系统的研究现状随着城市轨道交通的快速发展和技术的不断进步，车辆电气系统的研究也在不断深化和完善。

目前，国内外在城市轨道交通车辆电气系统方面的研究主要集中在以下几个方面：1.电机和逆变器技术：电机和逆变器是车辆牵引系统的核心组件，它们的性能直接影响着车辆的牵引效率和能耗。

目前，国内外在电机和逆变器技术方面都取得了很大的进展，如采用新型的永磁同步电机和多级逆变器，可以显著提高牵引效率和能源利用率。

2.智能控制技术：随着信息技术的发展，智能控制技术在车辆电气系统中得到了广泛应用，如采用智能牵引控制算法和智能能量管理系统，可以有效提升车辆的运行安全和效率。

3.环保节能技术：城市轨道交通作为城市的主力交通方式，其环保性和节能性越来越受到重视。

目前，国内外在城市轨道交通车辆电气系统中也积极开展了各种环保节能技术的研究，如能量回收系统、空气动力学外形设计等，以降低车辆的能耗和减少对环境的影响。

项目一城轨车辆电气控制系统构成城轨车辆电气控制系统是城市轨道交通系统中的重要组成部分，主要负责车辆的电气控制和监控。

该系统由多个子系统组成，包括牵引供电系统、车辆控制系统、信号与通信系统、辅助设备系统等。

1.牵引供电系统：该系统主要提供城轨车辆所需的电力，并通过电缆或接触网将电力传输到车辆上。

牵引供电系统通常由供电系统、接触网和接触网检测系统组成。

供电系统负责发电、输电和配电，同时还包括断路器、保护设备等。

接触网是一种架设在轨道上方的金属支架，通过接触网和集电弓之间的接触来传输电能。

接触网检测系统则用于监测接触网的状态和工作情况。

2.车辆控制系统：该系统负责控制城轨车辆的运行和停止，并监测车辆的状态。

车辆控制系统通常由牵引系统、电制动系统、车门控制系统和速度调节系统等组成。

牵引系统负责通过控制电机的工作方式实现车辆的加速和减速。

电制动系统通过反向激励电机和再生制动来控制车辆的制动。

车门控制系统负责控制车门的开关。

速度调节系统则用于调节车辆的运行速度。

3.信号与通信系统：该系统用于城轨车辆之间和车辆与调度中心之间的通信和指挥。

信号系统主要由信号灯和信号电缆组成，用于指示车辆的行进方向和限制车辆的速度。

通信系统则通过无线电或有线电路实现车辆之间和车辆与调度中心之间的通信。

4.辅助设备系统：该系统包括城轨车辆上的辅助电源系统、空调系统、灯光系统等。

辅助电源系统负责为车辆提供电力，例如给车内照明、车门控制系统等提供电源。

空调系统则用于调节车内温度和湿度。

灯光系统则用于车辆的照明和标识。

城轨车辆电气控制系统的构成及功能是相互关联的，各个子系统的协同工作可以保证城轨车辆的安全运行和乘客的舒适体验。

通过牵引供电系统，车辆可以获得所需的电能；车辆控制系统可以控制车辆的加速、减速和制动；信号与通信系统可以实现车辆之间和车辆与调度中心之间的通信和指挥；辅助设备系统可以提供车辆所需的辅助电源、空调和照明等。

这些子系统的协同工作可以实现城轨车辆的高效、安全和舒适运行。

项目一城市轨道交通车辆电气控制系统构成描述城市轨道交通车辆电气控制系统的构成
城市轨道交通车辆电气控制系统是城市轨道交通的核心设备之一，主要控制交通车辆的运行。

其主要构成有以下几个部分：
一、交流电气装置
交流电气装置是指为车辆发动机或动力轮提供交流电源的电气设备，主要包括变流器、变频器、变换器、调速器以及传动控制器等。

变流器的作用是将高压交流电放大为车辆驱动需要的直流电流，其中变频器及变换器的作用在于控制车辆的运行速度；调速器的功能是控制电机的转速，以达到需要的运行速度；传动控制器的作用在于精确控制交通车辆的行驶方向及运行速度。

二、直流电气装置
直流电气装置主要用于提供车辆各部件的直流电源，其中包括直流变频器、双极换流器和磁控换流器。

直流变频器的作用是控制车辆的运行速度；双极换流器常用于启动和控制电动机，能实现连续变速；而磁控换流器则通常用于恒流恒压调节和保护，能够提高电路的可靠性。

三、端子插座。

项目一城市轨道交通车辆电气控制系统构成素材
清晰，覆盖题目相关内容
一城市轨道交通车辆电气控制系统构成
作为一种交通工具，城市轨道交通系统拥有既快捷又安全的特性，使人们能够轻松的到达目的地。

为了使它能够安全、高效的运行，它的电气控制系统也就显得非常重要。

在这里，我们就来讨论一下城市轨道交通车辆电气控制系统的构成。

一城市轨道交通车辆电气控制系统的主要由以下部分组成：
一、车辆载体系统：这一部分是电气控制系统的基础，主要由车体架构、轮对、轴箱、车轴及其紧固件组成。

它起到了承载轨道交通车辆的重要作用，是车辆安全运行的基础，为后续部分提供了必要的支撑。

二、动力系统：由极力系统、发电机、变流装置、轮毂及车轮组成，主要用于产生轨道交通车辆所需的能量，使车辆能够按计划进行运行。

三、操纵系统：由操纵机构、停车制动装置、车辆控制单元、车门控制和司机室控制装置组成，主要用于控制和管理轨道交通车辆的方向、位置和速度，以及实现随机制动及停车等功能。

城市轨道交通车辆电气控制功能及原理浅析摘要：轨道交通车辆作为城市轨道交通的重要组成部分，承担着载客的重要角色，车辆的电气控制具有控制复杂、安全系数高等特点,对轨道交通运营的安全有着重要的影响。

本文结合城市轨道交通车辆电气控制的特点，针对车辆电气控制的功能及原理进行了分析。

关键词：城市轨道交通车辆电气控制1 引言城市轨道交通车辆电气控制系统包括车辆上的各种电气设备及其控制电路。

按其作用和功能可分为主电路控制系统、辅助电路控制系统、电气牵引控制系统等组成。

本文结合城市轨道交通车辆的特点，针对车辆电气控制功能及原理进行了分析。

2 主电路控制系统主电路由牵引电机及与其相关的电气设备和连接导线组成，其作用是将电网的电能转变为车辆运行所需的牵引力，当在电气制动时将车辆的动能转换为电制动力。

它是车辆上的高电压、大电流、大功率动力回路。

高压电器箱是车辆电气牵引系统主电路的前级构成部分，包含三位置隔离开关、高速断路器、库用电源插座、直流接触器、快速熔断器、反向隔断整流管等器件组成。

三位置隔离开关是用于车辆牵引电路、辅助电路、库用电源电路中高压主电路的接通与接地、隔离。

高速断路器用于主电路的故障保护；熔断器用于主电路的短路保护。

DC1500V电源从受受流器经过三位置开关、高速断路器送到高压电器箱，然后经差分电流传感器、充电接触器、充电电阻、线路接触器，送到后面的线路电抗器和牵引逆变器。

主要功能有：（1）给逆变器充电：列车运行时，控制高速断路器闭合，接受到方向指令后，充电接触器闭合，DC1500V电源经充电电阻给牵引逆变器内直流支撑电容器充电，充电完成后线路接触器闭合，然后牵引逆变器启动工作。

（2）续流、接地功能：当车辆处于牵引工况时，直流供电能量经高压箱进入牵引逆变器；当车辆处于再生制动工况时，负载能量经高压箱反馈回电网，或者由制动电阻消耗掉。

（3）差分电流检测功能：当差分电流传感器检测系统1500V正线与1500V 负线差值大于1A时，差分电流传感器会发出报警信号给DCU，当差分电流传感器检测系统1500V正线与1500V负线差值大于50A时，差分电流传感器会发出报警信号给DCU。

项目一城市轨道交通车辆电气控制系统构成城市轨道交通车辆电气控制系统是指用于控制城市轨道交通车辆行驶、制动、监测等各项功能的电气装置和控制系统。

在城市轨道交通系统中，电气控制系统是整个系统运行的核心，它负责保证列车的安全、稳定、高效运行。

城市轨道交通车辆电气控制系统主要由以下几个方面组成：第二，制动系统控制。

制动系统是保证车辆行驶安全的重要系统，它通过控制车轮制动器的施加力度来实现列车的制动操作。

制动系统控制包括紧急制动、惰性制动、再生制动等不同模式的切换和控制。

电气控制系统可以实时监测列车的运行状态，根据列车的速度、位置等信息，控制制动系统的工作，保证列车在安全距离内停车。

第三，辅助系统控制。

城市轨道交通车辆的辅助系统包括供电系统、空调系统、照明系统、通信系统等。

这些系统的控制与车辆的动力、制动系统控制紧密相关。

电气控制系统可以监测和控制这些辅助系统的工作状态，根据需要进行调整，以确保车辆的正常运行和乘客的舒适。

第四，监控系统。

监控系统用于实时监测车辆的各项参数和状态，包括速度、加速度、制动力、温度、压力等。

通过电气控制系统，可以实现对车辆状态的实时监测和数据采集，提供给驾驶员和运营中心进行分析和决策，确保车辆的正常工作。

第五，故障检测与诊断系统。

故障检测与诊断系统主要用于监测和诊断车辆的电气设备和控制器的故障。

一旦发生故障，系统会自动报警，并提供故障信息和建议维修措施。

通过电气控制系统，可以及时发现和处理车辆故障，减少故障的发生和对列车正常运营的影响。

综上所述，城市轨道交通车辆电气控制系统是城市轨道交通系统中至关重要的组成部分。

它通过控制动力系统、制动系统、辅助系统等实现对列车运行的精确控制，并通过监控与诊断系统对车辆进行实时监测和故障诊断，保证列车的安全、稳定、高效运行。

随着城市轨道交通的不断发展，电气控制系统的功能和性能将得到进一步的提升，以满足人们日益增长的出行需求。
