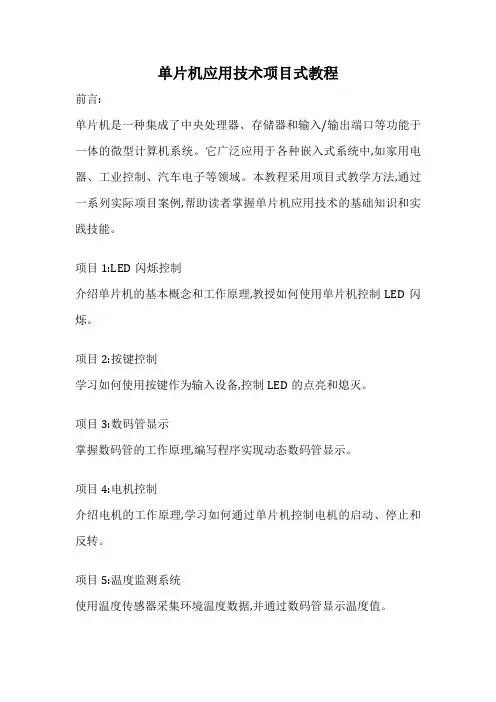

单片机项目教学案例汇编

单片机应用技术项目式教程
前言:
单片机是一种集成了中央处理器、存储器和输入/输出端口等功能于一体的微型计算机系统。

它广泛应用于各种嵌入式系统中,如家用电器、工业控制、汽车电子等领域。

本教程采用项目式教学方法,通过一系列实际项目案例,帮助读者掌握单片机应用技术的基础知识和实践技能。

项目1:LED闪烁控制
介绍单片机的基本概念和工作原理,教授如何使用单片机控制LED闪烁。

项目2:按键控制
学习如何使用按键作为输入设备,控制LED的点亮和熄灭。

项目3:数码管显示
掌握数码管的工作原理,编写程序实现动态数码管显示。

项目4:电机控制
介绍电机的工作原理,学习如何通过单片机控制电机的启动、停止和反转。

项目5:温度监测系统
使用温度传感器采集环境温度数据,并通过数码管显示温度值。

项目6:红外遥控器
学习红外遥控器的工作原理,编写程序实现对家用电器的遥控操作。

项目7:液晶显示模块
掌握液晶显示模块的接口和控制方法,实现文本和图形的显示。

项目8:步进电机控制
介绍步进电机的工作原理,编写程序实现步进电机的位置控制。

项目9:定时器应用
学习单片机定时器的工作原理和编程方法,实现定时控制和计数功能。

项目10:串口通信
掌握串口通信的基本概念和编程技巧,实现单片机与PC机之间的数据传输。

每个项目都包含理论知识介绍、硬件连接、程序代码和调试方法等内容,循序渐进地帮助读者掌握单片机应用技术。

此外,本教程还提供了大量实践练习和拓展项目,以便读者巩固所学知识,并激发创新思维。

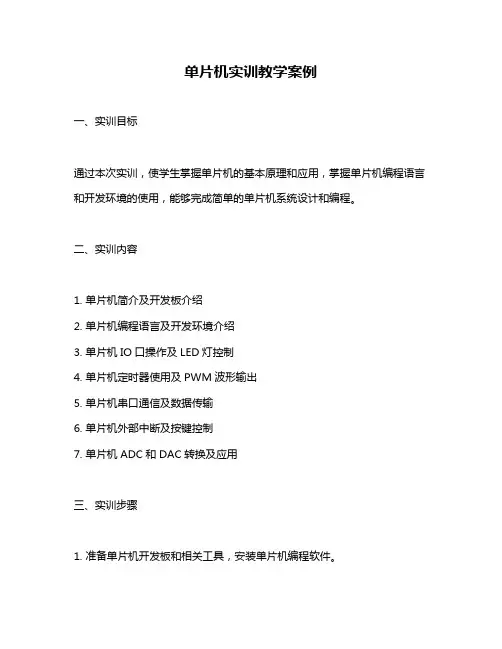

单片机实训教学案例
一、实训目标
通过本次实训，使学生掌握单片机的基本原理和应用，掌握单片机编程语言和开发环境的使用，能够完成简单的单片机系统设计和编程。

二、实训内容
1. 单片机简介及开发板介绍
2. 单片机编程语言及开发环境介绍
3. 单片机IO口操作及LED灯控制
4. 单片机定时器使用及PWM波形输出
5. 单片机串口通信及数据传输
6. 单片机外部中断及按键控制
7. 单片机ADC和DAC转换及应用
三、实训步骤
1. 准备单片机开发板和相关工具，安装单片机编程软件。

2. 学习单片机基本原理，了解开发板上的各个模块和引脚功能。

3. 学习单片机编程语言，掌握基本的语法和编程技巧。

4. 通过编程软件编写简单的程序，实现LED灯的闪烁和亮度调节。

5. 使用定时器产生PWM波形，实现LED灯的渐变和调色。

6. 编写程序实现串口通信，通过上位机软件发送指令控制LED灯的状态。

7. 利用外部中断检测按键输入，实现LED灯的开关控制。

8. 学习ADC和DAC转换原理，通过编程实现音频信号的采集和播放。

四、实训总结
通过本次实训，学生掌握了单片机的基本原理和应用，掌握了单片机编程语言和开发环境的使用，能够完成简单的单片机系统设计和编程。

同时，通过实际操作和实验，学生提高了动手能力和解决问题的能力，为后续学习和工作打下了坚实的基础。

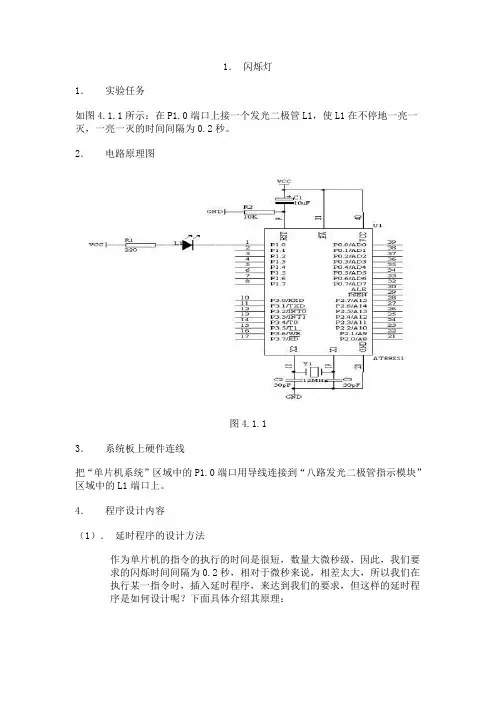

1．闪烁灯1．实验任务如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。

4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20×DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝4010002因此，上面的延时程序时间为10.002ms。

由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。

如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。

5．程序框图如图4.1.2所示图4.1.26．汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时0.2秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void) {while(1){L1=0;delay02s();L1=1;delay02s();}2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。

目录目录 1************************************************************函数的使用和熟悉***************************************************************/ 4实例3：用单片机控制第一个灯亮 4实例4：用单片机控制一个灯闪烁：认识单片机的工作频率 4实例5：将 P1口状态分别送入P0、P2、P3口：认识I/O口的引脚功能 5实例6：使用P3口流水点亮8位LED 5实例7：通过对P3口地址的操作流水点亮8位LED 6实例8：用不同数据类型控制灯闪烁时间 7实例9：用P0口、P1 口分别显示加法和减法运算结果 8实例10：用P0、P1口显示乘法运算结果 9实例11：用P1、P0口显示除法运算结果 9实例12：用自增运算控制P0口8位LED流水花样 10实例13：用P0口显示逻辑"与"运算结果 10实例14：用P0口显示条件运算结果 11实例15：用P0口显示按位"异或"运算结果 11实例16：用P0显示左移运算结果 11实例17："万能逻辑电路"实验 11实例18：用右移运算流水点亮P1口8位LED 12实例19：用if语句控制P0口8位LED的流水方向 13实例20：用swtich语句的控制P0口8位LED的点亮状态 13 实例21：用for语句控制蜂鸣器鸣笛次数 14实例22：用while语句控制LED 16实例23：用do-while语句控制P0口8位LED流水点亮 16 实例24：用字符型数组控制P0口8位LED流水点亮 17实例25：用P0口显示字符串常量 18实例26：用P0 口显示指针运算结果 19实例27：用指针数组控制P0口8位LED流水点亮 19实例28：用数组的指针控制P0 口8 位LED流水点亮 20实例29：用P0 、P1口显示整型函数返回值 21实例30：用有参函数控制P0口8位LED流水速度 22实例31：用数组作函数参数控制流水花样 23实例32：用指针作函数参数控制P0口8位LED流水点亮 23实例33：用函数型指针控制P1口灯花样 25实例34：用指针数组作为函数的参数显示多个字符串 26实例35：字符函数ctype.h应用举例 27实例36：内部函数intrins.h应用举例 27实例37：标准函数stdlib.h应用举例 28实例38：字符串函数string.h应用举例 29实例39：宏定义应用举例2 29实例40：宏定义应用举例2 30实例41：宏定义应用举例3 30*************************************************************** **中断、定时器********中断、定时器************ *********中断、定时器*********中断、定时器******** ************************************************************/ 31 实例42：用定时器T0查询方式P2口8位控制LED闪烁 31实例43：用定时器T1查询方式控制单片机发出1KHz音频 31实例44：将计数器T0计数的结果送P1口8位LED显示 32实例45：用定时器T0的中断控制1位LED闪烁 33实例46：用定时器T0的中断实现长时间定时 34实例47：用定时器T1中断控制两个LED以不同周期闪烁 34 实例48：用计数器T1的中断控制蜂鸣器发出1KHz音频 36 实例49：用定时器T0的中断实现"渴望"主题曲的播放 36 实例50-1：输出50个矩形脉冲 39实例50-2：计数器T0统计外部脉冲数 40实例51-2：定时器T0的模式2测量正脉冲宽度 40实例52：用定时器T0控制输出高低宽度不同的矩形波 41 实例53：用外中断0的中断方式进行数据采集 42实例54-1：输出负脉宽为200微秒的方波 43实例54-2：测量负脉冲宽度 43实例55：方式0控制流水灯循环点亮 44实例56-1：数据发送程序 45实例56-2：数据接收程序 47实例57-1：数据发送程序 47实例57-2：数据接收程序 49实例58：单片机向PC发送数据 50实例59：单片机接收PC发出的数据 51*****************************************************************数码管显示*****数码管显示******************** 数码管显示****************数码管显示***************************************************/ 52 实例60：用LED数码显示数字5 52实例61：用LED数码显示器循环显示数字0~9 52实例62：用数码管慢速动态扫描显示数字"1234" 53实例63：用LED数码显示器伪静态显示数字1234 54实例64：用数码管显示动态检测结果 54实例65：数码秒表设计 56实例66：数码时钟设计 58实例67：用LED数码管显示计数器T0的计数值 62实例68：静态显示数字“59” 63******************************************************************* * **键盘控制*********键盘控制*************** ***************键盘控制**** *****键盘控制**** ***********************************************************/ 63 实例69：无软件消抖的独立式键盘输入实验 64实例70：软件消抖的独立式键盘输入实验 64实例71：CPU控制的独立式键盘扫描实验 65实例72：定时器中断控制的独立式键盘扫描实验 68实例73：独立式键盘控制的4级变速流水灯 71实例74：独立式键盘的按键功能扩展："以一当四" 73实例75：独立式键盘调时的数码时钟实验 75实例76：独立式键盘控制步进电机实验 79实例77：矩阵式键盘按键值的数码管显示实验 82//实例78：矩阵式键盘按键音 85实例79：简易电子琴 86实例80：矩阵式键盘实现的电子密码锁 92******************************************************************* ***** **液晶显示LCD*********液晶显示LCD *****液晶显示LCD ************* *******液晶显示LCD*********液晶显示LCD *****液晶显示LCD **** *****************************************************************/ 95 实例81：用LCD显示字符'A' 96实例82：用LCD循环右移显示"Welcome to China" 99实例83：用LCD显示适时检测结果 102实例84：液晶时钟设计 106*******************************************************************一些芯片的使用*****24c02 DS18B20 X5045 ADC0832 DAC0832 DS1302 红外遥控**********************************************/ 112实例85：将数据"0x0f"写入AT24C02再读出送P1口显示 112实例86：将按键次数写入AT24C02，再读出并用1602LCD显示 117实例87：对I2C总线上挂接多个AT24C02的读写操作 124实例88：基于AT24C02的多机通信读取程序 129实例88：基于AT24C02的多机通信写入程序 133实例90：DS18B20温度检测及其液晶显示 144实例91：将数据"0xaa"写入X5045再读出送P1口显示 153实例92：将流水灯控制码写入X5045并读出送P1口显示 157实例93：对SPI总线上挂接多个X5045的读写操作 161实例94：基于ADC0832的数字电压表 165实例95：用DAC0832产生锯齿波电压 171实例96：用P1口显示红外遥控器的按键值 171实例97：用红外遥控器控制继电器 174实例98：基于DS1302的日历时钟 177实例99：单片机数据发送程序 185实例100：电机转速表设计 186模拟霍尔脉冲 192/********************************************** **************函数的使用和熟悉*************** yes******************************************** ****///实例3：用单片机控制第一个灯亮#include<reg51.h> //包含51单片机寄存器定义的头文件void main(void){P1=0xfe; //P1=1111 1110B，即P1.0输出低电平}//实例4：用单片机控制一个灯闪烁：认识单片机的工作频率#include<reg51.h> //包含单片机寄存器的头文件/****************************************函数功能：延时一段时间*****************************************/void delay(void) //两个void意思分别为无需返回值，没有参数传递{unsigned int i; //定义无符号整数，最大取值范围65535for(i=0;i<20000;i++) //做20000次空循环; //什么也不做，等待一个机器周期}/*******************************************************函数功能：主函数（C语言规定必须有也只能有1个主函数）********************************************************/void main(void){while(1) //无限循环{P1=0xfe; //P1=1111 1110B， P1.0输出低电平delay(); //延时一段时间P1=0xff; //P1=1111 1111B， P1.0输出高电平delay(); //延时一段时间}}//实例5：将 P1口状态分别送入P0、P2、P3口：认识I/O口的引脚功能#include<reg51.h> //包含单片机寄存器的头文件/*******************************************************函数功能：主函数（C语言规定必须有也只能有1个主函数）********************************************************/void main(void){while(1) //无限循环{P1=0xff; // P1=1111 1111B,熄灭LEDP0=P1; // 将 P1口状态送入P0口P2=P1; // 将 P1口状态送入P2口P3=P1; // 将 P1口状态送入P3口}}//实例6：使用P3口流水点亮8位LED #include<reg51.h> //包含单片机寄存器的头文件/****************************************函数功能：延时一段时间*****************************************/void delay(void){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);}/******************************************************* 函数功能：主函数********************************************************/ void main(void){while(1){P3=0xfe; //第一个灯亮delay(); //调用延时函数P3=0xfd; //第二个灯亮delay(); //调用延时函数P3=0xfb; //第三个灯亮delay(); //调用延时函数P3=0xf7; //第四个灯亮delay(); //调用延时函数P3=0xef; //第五个灯亮delay(); //调用延时函数P3=0xdf; //第六个灯亮delay(); //调用延时函数P3=0xbf; //第七个灯亮delay(); //调用延时函数P3=0x7f; //第八个灯亮delay(); //调用延时函数}}//实例7：通过对P3口地址的操作流水点亮8位LED #include<reg51.h> //包含单片机寄存器的头文件sfr x=0xb0; //P3口在存储器中的地址是b0H，通过sfr可定义8051内核单片机//的所有内部8位特殊功能寄存器,对地址x的操作也就是对P1口的操作/****************************************函数功能：延时一段时间*****************************************/void delay(void){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++); //利用循环等待若干机器周期，从而延时一段时间}/*****************************************函数功能：主函数******************************************/ void main(void){while(1){x=0xfe; //第一个灯亮delay(); //调用延时函数x=0xfd; //第二个灯亮delay(); //调用延时函数x=0xfb; //第三个灯亮delay(); //调用延时函数x=0xf7; //第四个灯亮delay(); //调用延时函数x=0xef; //第五个灯亮delay(); //调用延时函数x=0xdf; //第六个灯亮delay(); //调用延时函数x=0xbf; //第七个灯亮delay(); //调用延时函数x=0x7f; //第八个灯亮delay(); //调用延时函数}}//实例8：用不同数据类型控制灯闪烁时间#include<reg51.h> //包含单片机寄存器的头文件/******************************************************函数功能：用整形数据延时一段时间******************************************************/void int_delay(void) //延时一段较长的时间{unsigned int m; //定义无符号整形变量，双字节数据，值域为0~65535for(m=0;m<36000;m++); //空操作}/******************************************************函数功能：用字符型数据延时一段时间******************************************************/void char_delay(void) //延时一段较短的时间{unsigned char i,j; //定义无符号字符型变量，单字节数据，值域0~255 for(i=0;i<200;i++)for(j=0;j<180;j++); //空操作}/****************************************************** 函数功能：主函数******************************************************/ void main(void){unsigned char i;while(1){for(i=0;i<3;i++){P1=0xfe; //P1.0口的灯点亮int_delay(); //延时一段较长的时间P1=0xff; //熄灭int_delay(); //延时一段较长的时间}for(i=0;i<3;i++){P1=0xef; //P1.4口的灯点亮char_delay(); //延时一段较长的时间P1=0xff; //熄灭char_delay(); //延时一段较长的时间}}}//实例9：用P0口、P1 口分别显示加法和减法运算结果#include<reg51.h>void main(void){unsigned char m,n;m=43; //即十进制数2x16+11=43n=60; //即十进制数3x16+12=60P1=m+n; //P1=103=0110 0111B,结果P1.3、P1.4、P1.7 口的灯被点亮P0=n-m; //P0=17=0001 0001B,结果P0.0、P0.4的灯被熄灭}//实例10：用P0、P1口显示乘法运算结果#include<reg51.h> //包含单片机寄存器的头文件void main(void){unsigned char m,n;unsigned int s;m=64;n=71;s=m*n; //s=64*71=4544,需要16位二进制数表示，高8位送P1口，低8位送P0口//由于4544=17*256+192=H3*16*16*16+H2*16*16+H1*16+H0//两边同除以256，可得17+192/256=H3*16+H2+（H1*16+H0）/256//因此，高8位16进制数H3*16+H2必然等于17，即4544除以256的商//低8位16进制数H1*16+H0必然等于192，即4544除以256的余数P1=s/256; //高8位送P1口，P1=17=11H=0001 0001B, P1.0和P1.4口灭，其余亮P0=s%256; //低8位送P0口 , P3=192=c0H=11000000B,P3.1,P3.6,P3.7口灭，其余亮}//实例11：用P1、P0口显示除法运算结果#include<reg51.h> //包含单片机寄存器的头文件void main(void){P1=36/5; //求整数P0=((36%5)*10)/5; //求小数while(1); //无限循环防止程序“跑飞”}//实例12：用自增运算控制P0口8位LED流水花样#include<reg51.h> //包含单片机寄存器的头文件/****************************************************** 函数功能：延时一段时间******************************************************/ void delay(void){unsigned int i;for(i=0;i<20000;i++);}/****************************************************** 函数功能：主函数******************************************************/ void main(void){unsigned char i;for(i=0;i<255;i++) //注意i的值不能超过255{P0=i; //将i的值送P0口delay(); //调用延时函数}}//实例13：用P0口显示逻辑"与"运算结果#include<reg51.h> //包含单片机寄存器的头文件void main(void){P0=(4>0)&&(9>0xab);//将逻辑运算结果送P0口while(1); //设置无限循环，防止程序“跑飞”}//实例14：用P0口显示条件运算结果#include<reg51.h> //包含单片机寄存器的头文件void main(void){P0=(8>4)?8:4;//将条件运算结果送P0口，P0=8=0000 1000B while(1); //设置无限循环，防止程序“跑飞”}//实例15：用P0口显示按位"异或"运算结果#include<reg51.h> //包含单片机寄存器的头文件void main(void){P0=0xa2^0x3c;//将条件运算结果送P0口，P0=8=0000 1000B while(1); //设置无限循环，防止程序“跑飞”}//实例16：用P0显示左移运算结果#include<reg51.h> //包含单片机寄存器的头文件void main(void){P0=0x3b<<2;//将左移运算结果送P0口，P0=1110 1100B=0xec while(1); //无限循环，防止程序“跑飞”}//实例17："万能逻辑电路"实验#include<reg51.h> //包含单片机寄存器的头文件sbit F=P1^4; //将F位定义为 P1.4sbit X=P1^5; //将X位定义为 P1.5sbit Y=P1^6; //将Y位定义为 P1.6sbit Z=P1^7; //将Z位定义为 P1.7void main(void){while(1){F=((~X)&Y)|Z; //将逻辑运算结果赋给F;}}//实例18：用右移运算流水点亮P1口8位LED #include<reg51.h> //包含单片机寄存器的头文件/*****************************函数功能：延时一段时间*****************************/void delay(void){unsigned int n;for(n=0;n<30000;n++);}/*****************************函数功能：主函数*****************************/void main(void){unsigned char i;while(1){P1=0xff;delay();for(i=0;i<8;i++)//设置循环次数为8{P1=P1>>1; //每次循环P1的各二进位右移1位，高位补0delay(); //调用延时函数}}}//实例19：用if语句控制P0口8位LED的流水方向#include<reg51.h> //包含单片机寄存器的头文件sbit S1=P1^4; //将S1位定义为P1.4sbit S2=P1^5; //将S2位定义为P1.5/*****************************函数功能：主函数*****************************/void main(void){while(1){if(S1==0) //如果按键S1按下P0=0x0f; //P0口高四位LED点亮if(S2==0) //如果按键S2按下P0=0xf0; //P0口低四位LED点亮}}//实例20：用swtich语句的控制P0口8位LED的点亮状态#include<reg51.h> //包含单片机寄存器的头文件sbit S1=P1^4; //将S1位定义为P1.4 /*****************************函数功能：延时一段时间*****************************/void delay(void){unsigned int n;for(n=0;n<10000;n++);}/*****************************函数功能：主函数*****************************/void main(void){unsigned char i;i=0; //将i初始化为0while(1){if(S1==0) //如果S1键按下{delay(); //延时一段时间if(S1==0) //如果再次检测到S1键按下i++; //i自增1if(i==9) //如果i=9，重新将其置为1 i=1;}switch(i) //使用多分支选择语句{case 1: P0=0xfe; //第一个LED亮break;case 2: P0=0xfd; //第二个LED亮break;case 3:P0=0xfb; //第三个LED亮break;case 4:P0=0xf7; //第四个LED亮break;case 5:P0=0xef; //第五个LED亮break;case 6:P0=0xdf; //第六个LED亮break;case 7:P0=0xbf; //第七个LED亮break;case 8:P0=0x7f; //第八个LED亮break;default: //缺省值，关闭所有LED P0=0xff;}}}//实例21：用for语句控制蜂鸣器鸣笛次数#include<reg51.h> //包含单片机寄存器的头文件sbit sound=P3^7; //将sound位定义为P3.7/****************************************函数功能：延时形成1600Hz音频****************************************/void delay1600(void){unsigned char n;for(n=0;n<100;n++);}/****************************************函数功能：延时形成800Hz音频****************************************/void delay800(void){unsigned char n;for(n=0;n<200;n++);}/**************************************** 函数功能：主函数****************************************/ void main(void){unsigned int i;while(1){for(i=0;i<830;i++){sound=0; //P3.7输出低电平delay1600();sound=1; //P3.7输出高电平delay1600();}for(i=0;i<200;i++){sound=0; //P3.7输出低电平delay800();sound=1; //P3.7输出高电平delay800();}}}//实例22：用while语句控制LED #include<reg51.h> //包含单片机寄存器的头文件/****************************************函数功能：延时约60ms (3*100*200=60000μs)****************************************/void delay60ms(void){unsigned char m,n;for(m=0;m<100;m++)for(n=0;n<200;n++);}/****************************************函数功能：主函数****************************************/void main(void){unsigned char i;while(1) //无限循环{i=0; //将i初始化为0while(i<0xff) //当i小于0xff（255)时执行循环体{P0=i; //将i送P0口显示delay60ms(); //延时i++; //i自增1}}}//实例23：用do-while语句控制P0口8位LED流水点亮#include<reg51.h> //包含单片机寄存器的头文件/****************************************函数功能：延时约60ms (3*100*200=60000μs)****************************************/void delay60ms(void){unsigned char m,n;for(m=0;m<100;m++)for(n=0;n<200;n++);}/**************************************** 函数功能：主函数****************************************/ void main(void){do{P0=0xfe; //第一个LED亮delay60ms();P0=0xfd; //第二个LED亮delay60ms();P0=0xfb; //第三个LED亮delay60ms();P0=0xf7; //第四个LED亮delay60ms();P0=0xef; //第五个LED亮delay60ms();P0=0xdf; //第六个LED亮delay60ms();delay60ms();P0=0xbf; //第七个LED亮delay60ms();P0=0x7f; //第八个LED亮delay60ms();}while(1); //无限循环，使8位LED循环流水点亮}//实例24：用字符型数组控制P0口8位LED流水点亮#include<reg51.h> //包含单片机寄存器的头文件/****************************************函数功能：延时约60ms (3*100*200=60000μs)****************************************/void delay60ms(void){unsigned char m,n;for(m=0;m<100;m++)for(n=0;n<200;n++);}/****************************************函数功能：主函数****************************************/void main(void){unsigned char i;unsigned char code Tab[ ]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //定义无符号字符型数组while(1){for(i=0;i<8;i++){P0=Tab[i];//依次引用数组元素，并将其送P0口显示delay60ms();//调用延时函数}}}//实例25：用P0口显示字符串常量#include<reg51.h> //包含单片机寄存器的头文件/************************************************* 函数功能：延时约150ms (3*200*250=150 000μs=150ms*************************************************/ void delay150ms(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char str[]={"Now,Temperature is :"}; //将字符串赋给字符型全部元素赋值unsigned char i;while(1){i=0; //将i初始化为0，从第一个元素开始显示while(str[i]!='\0') //只要没有显示到结束标志'\0'{P0=str[i]; //将第i个字符送到P0口显示delay150ms(); //调用150ms延时函数i++; //指向下一个待显字符}}}//实例26：用P0 口显示指针运算结果#include<reg51.h>void main(void){unsigned char *p1,*p2; //定义无符号字符型指针变量p1,p2 unsigned char i,j; //定义无符号字符型数据i=25; //给i赋初值25j=15;p1=&i; //使指针变量指向i ，对指针初始化p2=&j; //使指针变量指向j ，对指针初始化P0=*p1+*p2; //*p1+*p2相当于i+j,所以P0=25+15=40=0x28//则P0=0010 1000B，结果P0.3、P0.5引脚LED熄灭，其余点亮while(1); //无限循环，防止程序“跑飞”}//实例27：用指针数组控制P0口8位LED流水点亮#include<reg51.h>/*************************************************函数功能：延时约150ms (3*200*250=150 000μs=150ms*************************************************/void delay150ms(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char code Tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char*p[ ]={&Tab[0],&Tab[1],&Tab[2],&Tab[3],&Tab[4],&Tab[5],&Tab[6],&Tab[7]};unsigned char i; //定义无符号字符型数据while(1){for(i=0;i<8;i++){P0=*p[i];delay150ms();}}}//实例28：用数组的指针控制P0 口8 位LED流水点亮#include<reg51.h>/*************************************************函数功能：延时约150ms (3*200*250=150 000μs=150ms*************************************************/void delay150ms(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char i;unsigned char Tab[ ]={0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF, 0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE,0xFE,0xFC,0xFB,0xF0,0xE0,0xC0,0x80,0x00,0xE7,0xDB,0xBD,0x7E,0x3C,0x18,0x00,0x81,0xC3,0xE7,0x7E,0xBD,0xDB,0xE7,0xBD,0xDB};//流水灯控制码unsigned char *p; //定义无符号字符型指针p=Tab; //将数组首地址存入指针pwhile(1){for(i=0;i<32;i++) //共32个流水灯控制码{P0=*(p+i); //*（p+i)的值等于a[i]delay150ms(); //调用150ms延时函数}}}//实例29：用P0 、P1口显示整型函数返回值#include<reg51.h>/*************************************************函数功能：计算两个无符号整数的和*************************************************/unsigned int sum(int a,int b){unsigned int s;s=a+b;return (s);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned z;z=sum(2008,2009);P1=z/256; //取得z的高8位P0=z%256; //取得z的低8位while(1);}//实例30：用有参函数控制P0口8位LED流水速度#include<reg51.h>/*************************************************函数功能：延时一段时间*************************************************/void delay(unsigned char x){unsigned char m,n;for(m=0;m<x;m++)for(n=0;n<200;n++);}/************************************************* 函数功能：主函数*************************************************/ void main(void){unsigned char i;unsigned char codeTab[ ]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};//流水灯控制码while(1){//快速流水点亮LEDfor(i=0;i<8;i++) //共8个流水灯控制码{P0=Tab[i];delay(100); //延时约60ms, (3*100*200=60 000μs）}//慢速流水点亮LEDfor(i=0;i<8;i++) //共8个流水灯控制码{P0=Tab[i];delay(250); //延时约150ms, (3*250*200=150 000μs）}}}//实例31：用数组作函数参数控制流水花样#include<reg51.h>/*************************************************函数功能：延时约150ms*************************************************/ void delay(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/************************************************* 函数功能：流水点亮P0口8位LED*************************************************/ void led_flow(unsigned char a[8]){unsigned char i;for(i=0;i<8;i++){P0=a[i];。

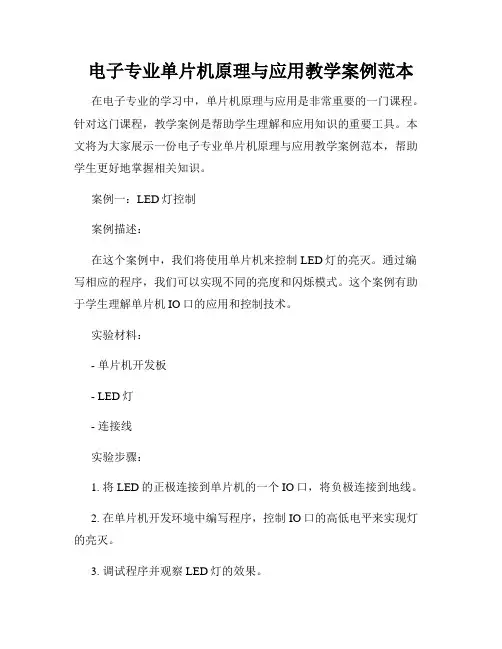

电子专业单片机原理与应用教学案例范本在电子专业的学习中，单片机原理与应用是非常重要的一门课程。

针对这门课程，教学案例是帮助学生理解和应用知识的重要工具。

本文将为大家展示一份电子专业单片机原理与应用教学案例范本，帮助学生更好地掌握相关知识。

案例一：LED灯控制案例描述：在这个案例中，我们将使用单片机来控制LED灯的亮灭。

通过编写相应的程序，我们可以实现不同的亮度和闪烁模式。

这个案例有助于学生理解单片机IO口的应用和控制技术。

实验材料：- 单片机开发板- LED灯- 连接线实验步骤：1. 将LED的正极连接到单片机的一个IO口，将负极连接到地线。

2. 在单片机开发环境中编写程序，控制IO口的高低电平来实现灯的亮灭。

3. 调试程序并观察LED灯的效果。

4. 尝试编写不同的程序，实现灯的呼吸灯效果或者闪烁模式。

案例二：温度监测与报警系统案例描述：这个案例将介绍如何使用单片机构建一个温度监测与报警系统。

通过接入温度传感器，我们可以实时监测温度，并在达到一定阈值之后触发报警。

实验材料：- 单片机开发板- 温度传感器- 蜂鸣器- 连接线实验步骤：1. 将温度传感器连接到单片机的一个模拟输入口。

2. 编写程序读取传感器的模拟信号，并将其转换为对应的温度数值。

3. 设定一个合适的温度阈值，当温度超过该阈值时触发报警。

4. 将蜂鸣器连接到单片机的一个IO口，通过控制IO口的高低电平来控制报警声音的开关。

通过这个案例，学生可以了解如何使用单片机进行温度检测和控制，并了解到实际应用中温度传感器的使用方法。

案例三：智能小车控制系统案例描述：这个案例将介绍如何使用单片机构建一个智能小车控制系统。

通过编写程序，我们可以控制小车的方向和速度，实现避障等功能。

实验材料：- 单片机开发板- 电机驱动模块- 超声波传感器- 连接线实验步骤：1. 将电机驱动模块连接到单片机的若干个IO口，用于控制小车的转向和速度。

2. 将超声波传感器连接到单片机的若干个IO口，用于检测小车前方障碍物的距离。

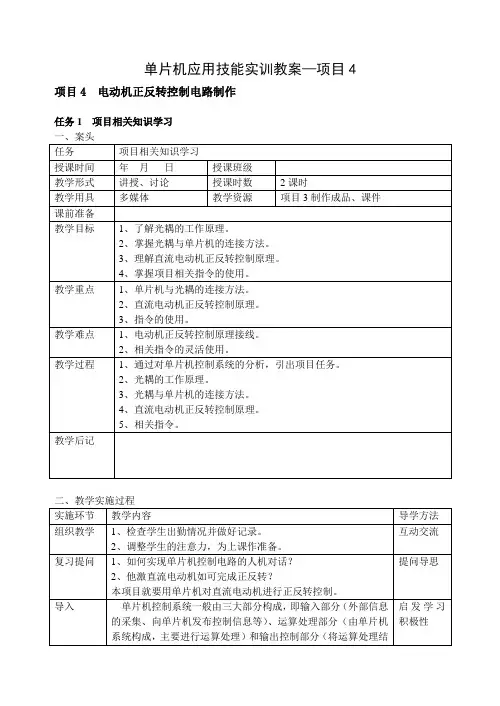

单片机应用技能实训教案—项目4 项目4 电动机正反转控制电路制作
任务1 项目相关知识学习
一、案头
二、教学实施过程
图4-3
4-4是光耦电气原理接线示意图，当输入端发光二极管未接通电源（或反接）时，输出端光电三极管截止，输出端所接负载
任务2 电动机正反转控制电路硬件、软件设计
二、教学实施过程
任务3 电动机正反转控制电路的计算机仿真
二、教学实施过程
…”或者点击工具栏的新建文件按钮按钮
任务4 电动机正反转控制电路的制作与调试一、案头
二、教学实施过程。

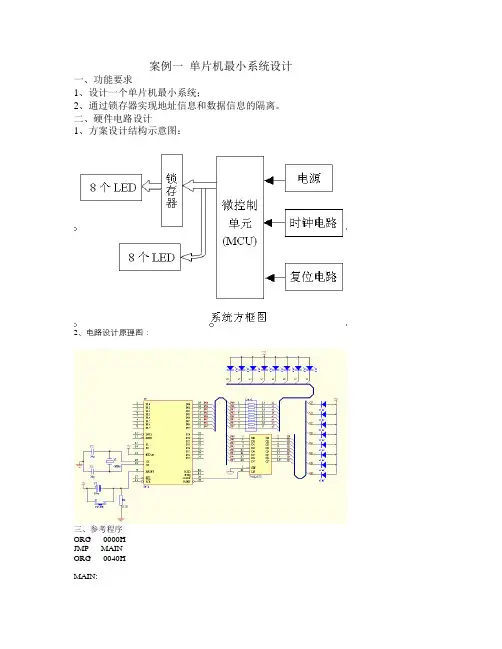

案例一单片机最小系统设计一、功能要求1、设计一个单片机最小系统；2、通过锁存器实现地址信息和数据信息的隔离。

二、硬件电路设计1、方案设计结构示意图：2、电路设计原理图：三、参考程序ORG 0000HJMP MAINORG 0040HMAIN:MOV SP,#07HMOV DPTR,#0FF45HMOV A,#88HMOVX @DPTR,ASJMP $END案例二信号灯控制一、功能要求1、设计一个延时程序，使与P1.0相连的发光二极管每隔1秒亮一次；2、采用循环控制，使8个发光二极管呈跑马灯方式闪烁，其中发光二极管点亮时长为1秒，熄灭时长为2秒。

二、硬件电路设计1、电路设计原理图三、参考程序org 0000hljmp startorg 100hstart:mov dptr,#tabmov a,#0mov r3,#8loop4: mov 30h,amovc a,@a+dptrmov p1,alcall delaymov a,30hinc amov 30h,amovc a,@a+dptrmov p1,alcall delaylcall delaymov a,30hinc adjnz r3,loop4ljmp startdelay:mov r7,#100loop2:mov r6,#100loop1: mov r5,#49djnz r5,$djnz r6,loop1djnz r7,loop2rettab: db 0feh,0ffh,0fdh,0ffh,0fbh,0ffh,0f7h,0ffhdb 0efh,0ffh,0dfh,0ffh,0bfh,0ffh,07fh ,0ffhEnd案例三交通灯控制一、功能要求利用单片机设计制作具有下列功能的交通灯：1、自动计时，由两位数码管静态显示；2、发光二极管分四组分别代表东、南、西、北四个方向交通灯，东、西方向红灯亮时，南北方向绿灯亮；反之南北方向红灯亮时，东西方向绿灯亮；小灯每30S交替一次。

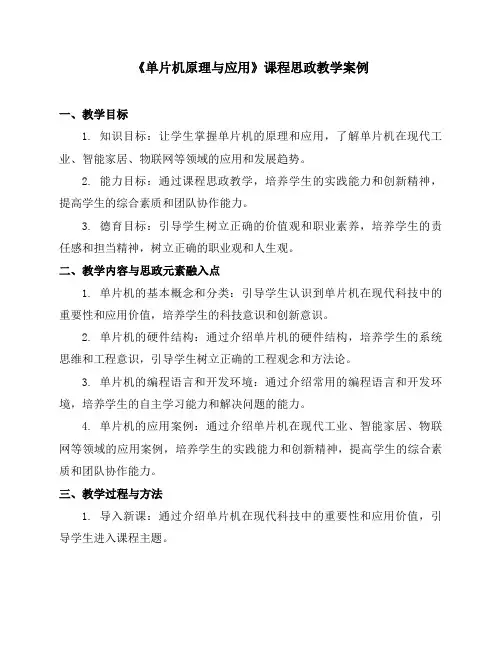

《单片机原理与应用》课程思政教学案例一、教学目标1. 知识目标：让学生掌握单片机的原理和应用，了解单片机在现代工业、智能家居、物联网等领域的应用和发展趋势。

2. 能力目标：通过课程思政教学，培养学生的实践能力和创新精神，提高学生的综合素质和团队协作能力。

3. 德育目标：引导学生树立正确的价值观和职业素养，培养学生的责任感和担当精神，树立正确的职业观和人生观。

二、教学内容与思政元素融入点1. 单片机的基本概念和分类：引导学生认识到单片机在现代科技中的重要性和应用价值，培养学生的科技意识和创新意识。

2. 单片机的硬件结构：通过介绍单片机的硬件结构，培养学生的系统思维和工程意识，引导学生树立正确的工程观念和方法论。

3. 单片机的编程语言和开发环境：通过介绍常用的编程语言和开发环境，培养学生的自主学习能力和解决问题的能力。

4. 单片机的应用案例：通过介绍单片机在现代工业、智能家居、物联网等领域的应用案例，培养学生的实践能力和创新精神，提高学生的综合素质和团队协作能力。

三、教学过程与方法1. 导入新课：通过介绍单片机在现代科技中的重要性和应用价值，引导学生进入课程主题。

2. 知识讲解：分别介绍单片机的原理、分类、硬件结构、编程语言和开发环境等基础知识，同时结合思政元素进行讲解。

3. 实践操作：让学生动手实践操作单片机，掌握单片机的编程方法和开发流程，培养学生的实践能力和团队协作能力。

4. 案例分析：通过介绍单片机在现代工业、智能家居、物联网等领域的应用案例，引导学生分析问题和解决问题，培养学生的创新精神和团队协作能力。

5. 课堂小结：对本节课所学知识进行总结，同时引导学生树立正确的职业观和人生观。

四、思政教学实施方法建议1. 加强学生思想引领：在教学中注重培养学生的爱国情怀和社会责任感，引导学生树立正确的价值观和职业素养。

2. 强化职业精神教育：在教学中注重培养学生的职业道德和职业素养，引导学生树立正确的职业观和人生观。

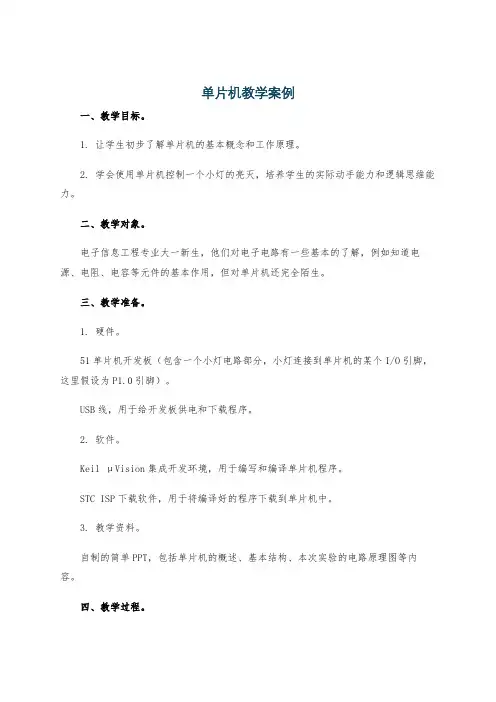

单片机教学案例一、教学目标。

1. 让学生初步了解单片机的基本概念和工作原理。

2. 学会使用单片机控制一个小灯的亮灭，培养学生的实际动手能力和逻辑思维能力。

二、教学对象。

电子信息工程专业大一新生，他们对电子电路有一些基本的了解，例如知道电源、电阻、电容等元件的基本作用，但对单片机还完全陌生。

三、教学准备。

1. 硬件。

51单片机开发板（包含一个小灯电路部分，小灯连接到单片机的某个I/O引脚，这里假设为P1.0引脚）。

USB线，用于给开发板供电和下载程序。

2. 软件。

Keil μVision集成开发环境，用于编写和编译单片机程序。

STC ISP下载软件，用于将编译好的程序下载到单片机中。

3. 教学资料。

自制的简单PPT，包括单片机的概述、基本结构、本次实验的电路原理图等内容。

四、教学过程。

1. 引入（5分钟）老师走进教室，手里拿着开发板，上面有一个小灯。

老师：“同学们，今天我们来玩个神奇的小玩意儿。

看这个小灯，它就像一个听话的小宠物，我们可以用一个超级厉害的大脑——单片机来指挥它亮或者灭。

这就好比我们是魔法师，单片机就是我们的魔法棒，小灯就是按照我们魔法指令行动的小精灵。

”2. 单片机基础知识讲解（10分钟）使用PPT介绍单片机的概念。

老师：“同学们，单片机呢，简单来说就是一个小小的芯片，但是这个芯片可不简单。

它就像是一个微型的计算机，里面有CPU（中央处理器），就像人的大脑一样聪明；还有内存，用来存储东西；还有各种输入输出接口，就像它的手脚一样，可以和外界打交道。

今天呢，我们就主要用它的输出接口来控制小灯。

”简单介绍51单片机的基本结构，如引脚功能（着重提到电源引脚、复位引脚和我们要用到的I/O引脚）。

3. 电路原理讲解（10分钟）展示开发板上小灯的电路部分原理图。

老师：“来，同学们看这个原理图。

这个小灯呢，就像一个娇弱的小娃娃，它需要合适的电压才能工作。

这里呢，我们通过一个限流电阻把它和单片机的P1.0引脚连接起来。

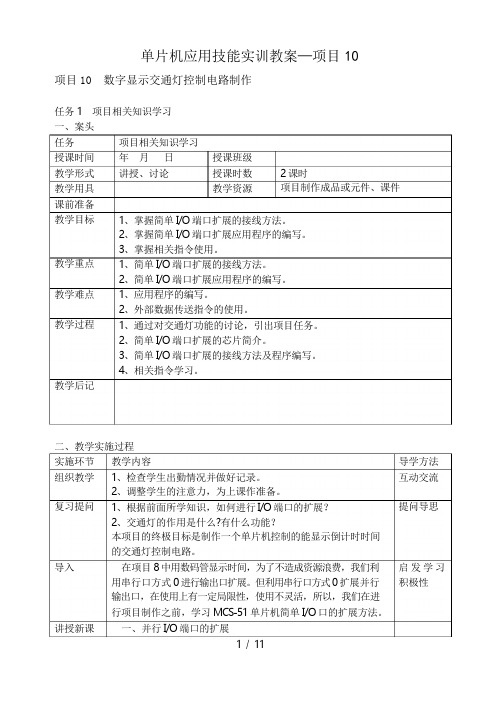

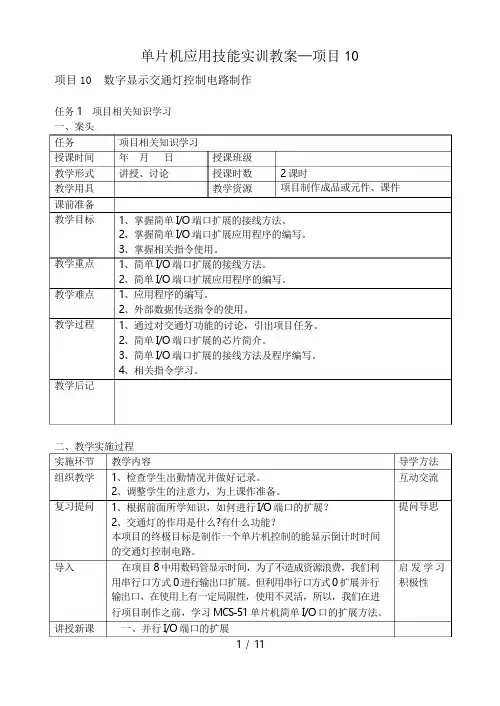

单片机应用技能实训教案—项目10项目10数字显示交通灯控制电路制作任务1项目相关知识学习一、案头任务授课时间教学形式教学用具项目相关知识学习年月日讲授、讨论授课班级授课时数教学资源2课时项目制作成品或元件、课件课前准备教学目标教学重点教学难点教学过程教学后记1、掌握简单I/O端口扩展的接线方法。

2、掌握简单I/O端口扩展应用程序的编写。

3、掌握相关指令使用。

1、简单I/O端口扩展的接线方法。

2、简单I/O端口扩展应用程序的编写。

1、应用程序的编写。

2、外部数据传送指令的使用。

1、通过对交通灯功能的讨论，引出项目任务。

2、简单I/O端口扩展的芯片简介。

3、简单I/O端口扩展的接线方法及程序编写。

4、相关指令学习。

二、教学实施过程实施环节组织教学复习提问教学内容1、检查学生出勤情况并做好记录。

2、调整学生的注意力，为上课作准备。

1、根据前面所学知识，如何进行I/O端口的扩展？导学方法互动交流提问导思2、交通灯的作用是什么?有什么功能？本项目的终极目标是制作一个单片机控制的能显示倒计时时间的交通灯控制电路。

导入在项目8中用数码管显示时间，为了不造成资源浪费，我们利启发学习用串行口方式0进行输出口扩展。

但利用串行口方式0扩展并行积极性输出口，在使用上有一定局限性，使用不灵活，所以，我们在进行项目制作之前，学习MCS-51单片机简单I/O口的扩展方法。

讲授新课一、并行I/O端口的扩展常用的并行I/O端口扩展方法有简单I/O端口扩展、利用串行口进行I/O端口扩展（项目八中已介绍）和利用可编程I/O扩展芯片进行I/O端口扩展等。

由于简单I/O端口扩展方法简单实用，这里仅对该方法加以介绍。

1、简单I/O端口扩展芯片简介通常采用三态缓冲器（例如74LS244、74LS541）来扩展并行输入，用8D锁存器（例如74LS373、74LS377、74HC573）来扩展并行输出。

采用这些简单接口芯片进行I/O端口扩展，电路简单、编程方便、且价格低廉，是I/O端口扩展的一种首选方案。

项目七按钮控制灯课题一、项目目的1．进一步掌握单片机开发的基本过程。

2，掌握单片机I/O口的输入、输出基本编程方法。

二、项目设备微机一台（WIN98/WIN2000系统、安装好Debugger8051等相关软件），编程器一台/下载线一条，单片机实验开发板一块。

三、项目内容学习单片机I/O口输入、输出的编程方法，要求按下S1~S4中的任意一个键，则对应的发光二极管亮，松开键对应的发光二极管灭。

1．项目（课题）分析思路分析： S1-S4可接到某一P口上，此时对应P口引脚作为输入端使用。

改变开关的开合状态，可以改变对应I/O口的电平，然后将此电平状态去控制发光二极管的亮灭。

2．硬件电路如图4-7-1所示。

图4-7-13．软件设计（1）编写源程序。

;********************************;文件名：EX7_1.asm，;功能：按下按扭S1-S4，控制相应发光二极管D3-D6亮;********************************ORG 0000HLJMP MAINORG 0030HMAIN: MOV P3,#0FFHLOOP: MOV A,P3MOV P1,ALJMP LOOPEND（2）对源程序进行编译，并使用Debugger8051软件对其功能进行仿真。

4．硬件系统安装按照电路图安装好实验开发板的相关元件，注意按扭开关的方向。

5．程序烧录并观察实际运行结果四、按要求编写程序并上机调试，观察实际运行结果按下S1键D1~D4亮，按下S2键D2~D5亮，按下S3键D3~D6亮，按下S4键D4~D7亮。

按上述过程，编写源程序，并运行观察结果，完成设计。

（源文件名为EX7_2.asm）项目八定时器控制流水灯课题一、项目目的1．进一步掌握单片机开发的基本过程。

2．掌握单片机内部资源定时器定时功能的使用（用查询方法实现定时）。

3．进一步掌握单片机I/O口的输入、输出基本编程方法。

51单片机100例程序设计100例程序设计范例汇总第一章 4【实例1】使用累加器进行简单加法运算：4【实例2】使用B寄存器进行简单乘法运算： 4【实例3】通过设置RS1，RS0选择工作寄存器区1： 4【实例4】使用数据指针DPTR访问外部数据数据存储器： 4 【实例5】使用程序计数器PC查表： 4【实例6】if语句实例： 4【实例7】switch-case语句实例： 4【实例8】for语句实例： 4【实例9】while语句实例： 5【实例10】do…while语句实例： 5【实例11】语句形式调用实例：5【实例12】表达式形式调用实例： 5【实例13】以函数的参数形式调用实例： 5【实例14】函数的声明实例： 5【实例15】函数递归调用的简单实例：5【实例16】数组的实例：6【实例17】指针的实例：6【实例18】数组与指针实例： 6【实例19】P1口控制直流电动机实例 6第二章8【实例20】用74LS165实现串口扩展并行输入口8【实例21】用74LS164实现串口扩展并行输出口10【实例22】P0 I/O扩展并行输入口 12【实例23】P0 I/O扩展并行输出口 12【实例24】用8243扩展I/O端口12【实例25】用8255A扩展I/O口14【实例26】用8155扩展I/O口19第三章26【实例29】与AT24系列EEPROM接口及驱动程序26【实例30】EEPROM X5045 接口及驱动程序30【实例31】与铁电存储器接口及驱动程序33【实例32】与双口RAM存储器接口及应用实例35【实例33】与NANDFLASH（K9F5608）接口及驱动程序35 第四章43【实例34】独立键盘控制43【实例35】矩阵式键盘控制44【实例36】改进型I/O端口键盘46【实例37】PS/2键盘的控制 49【实例38】LED显示53【实例39】段数码管（HD7929）显示实例54 【实例40】16×2字符型液晶显示实例 55【实例41】点阵型液晶显示实例61【实例42】LCD显示图片实例63第五章70【实例43】简易电子琴的设计70【实例44】基于MCS-51单片机的四路抢答器71 【实例45】电子调光灯的制作76【实例46】数码管时钟的制作81【实例47】LCD时钟的制作96【实例48】数字化语音存储与回放103【实例49】电子标签设计112第六章120【实例50】指纹识别模块121【实例51】数字温度传感器121第七章124【实例53】超声波测距124【实例54】数字气压计125【实例55】基于单片机的电压表设计132【实例56】基于单片机的称重显示仪表设计133 【实例57】基于单片机的车轮测速系统136第八章138【实例58】电源切换控制138【实例59】步进电机控制140【实例60】单片机控制自动门系统141【实例61】控制微型打印机144【实例62】单片机控制的EPSON微型打印头144 【实例63】简易智能电动车145【实例64】洗衣机控制器149第九章152【实例65】串行A/D转换152【实例66】并行A/D转换153【实例67】模拟比较器实现A/D转换154【实例68】串行D/A转换155【实例69】并行电压型D/A转换156【实例70】并行电流型D/A转换156【实例71】接口的A/D转换157【实例72】接口的D/A转换161第十章164【实例73】单片机间双机通信164【实例74】单片机间多机通信方法之一166【实例75】单片机间多机通信方法之二171【实例76】 PC与单片机通信176【实例77】红外通信接口178【实例79】单片机实现PWM信号输出180【实例80】实现基于单片机的低频信号发生器182 【实例81】软件滤波方法183【实例82】FSK信号解码接收186【实例83】单片机浮点数运算实现187【实例84】神经网络在单片机中的实现192【实例85】信号数据的FFT变换194第十二章198【实例86】总线接口的软件实现198【实例87】SPI总线接口的软件实现200【实例88】1-WIRE总线接口的软件实现205 【实例89】单片机外挂CAN总线接口207【实例90】单片机外挂USB总线接口210【实例91】单片机实现以太网接口214【实例92】单片机控制GPRS传输221【实例93】单片机实现TCP/IP协议223第十三章229【实例94】读写U盘229【实例95】非接触IC卡读写234【实例96】SD卡读写 238【实例97】高精度实时时钟芯片的应用242【实例98】智能手机充电器设计247【实例99】单片机控制门禁系统248第一章【实例1】使用累加器进行简单加法运算：MOV A,#02H ;A←2ADD A,#06H ;A←A+06H【实例2】使用B寄存器进行简单乘法运算：MOV A,#02H ; A←2MOV B,#06H ; B←6MUL AB ; BA←A*B 6*2【实例3】通过设置RS1，RS0选择工作寄存器区1：CLR PSW.4 ; PSW.4←0SETB PSW.5 ; PSW.5←1【实例4】使用数据指针DPTR访问外部数据数据存储器：MOV DPTR, #data16 ; DPTR←data16MOVX A, @ DPTR ; A← DPTRMOVX @ DPTR, A ; DPTR ←A【实例5】使用程序计数器PC查表：MOV Ａ, #data ;Ａ←dataMOVC A, @ A+DPTR ; PC← PC +1 ,A← A + PC 【实例6】if语句实例：void mainint a,b,c,min;printf "\n please input three number:" ;scanf "%d%d%d ",&a,&b,&c ;if a b&&a c printf "min %d\n",a ;else if b a&&b c printf "min %d\n",b ;else if c a&&c c printf "min %d\n",c ;else printf "There at least two numbers are equal\n" ;【实例7】switch-case语句实例：void mainint num; printf "input one number:" ;scanf "%d",& num ;switch numcase 1: printf "num %d\n", num ;break;case 2: printf "num %d\n", num ;break;case 3: printf "num %d\n", num ;break;case 4: printf "num %d\n", num ;break;default: printf "The number is out of the range\n", num ;【实例8】for语句实例：void mainfor int a 10;n 0;a --printf "%d",a ;【实例9】while语句实例：void mainint i 0;while i 10 i++;【实例10】do…while语句实例：void mainint i 0;do i++;while i 10 ;【实例11】语句形式调用实例：void mainint i 0; while i 10 i++; … … Sum ; /*函数调用*/【实例12】表达式形式调用实例：void mainint a,b,i 0; while i 10 i++; … …i 4*Sum a,b ; /*函数调用*/【实例13】以函数的参数形式调用实例：void mainint a,b,c,i 0; while i 10 i++; … …i c,Sum a,b ; /*函数调用*/【实例14】函数的声明实例：void mainint int x,int y ; /*函数的声明*/ int a,b,c,i 0; while i 10 i++; … … i c,Sum a,b ; /*函数调用*/【实例15】函数递归调用的简单实例：void funint a 1, result,i;for i 0;i 10;i a+I;result fun ; /*函数调用*/return result;【实例16】数组的实例：void mainchar num[3] [3] ’’，’#’，’’ , ’#’，’’，’#’ , ’’，’#’，’’ ; /*定义多维数组*/int i 0,j 0；for ;i 3;i++for ;j 3;j++ printf “%c”,num[i][j] ;printf “/n” ;【实例17】指针的实例：void mainint a 3,*p;p &a; /*将变量a的地址赋值给指针变量p*/printf “%d,%d”,a,*p ; /*输出二者的数值进行对比*/【实例18】数组与指针实例：void mainint i 3,num[3] 1,2,3 ,*p;p num; /*将数组num[]的地址赋值给指针变量p*/result p,3 ; /*函数调用,计算数组的最大值*/【实例19】P1口控制直流电动机实例sfr p1 0x90;sbit p10 p1^0;sbit p11 p1^1;void mainint i, m;int j 100;int k 20;// 正快转for i 0; i 100; i++P10 1;for j 0; j 50; j++m 0;P10 0;for j 0; j 10; j++//正慢转for i 0; i 100; i++P10 1;for j 0; j 10; j++ m 0p10 0;for j 0; j 50; j++ m 0// 负快转for i 0; i 100; i++p11 1;for j 0; j 50; j++p11 0;for j 0; j 10; j++m 0;// 负慢转for i 0; i 100; i++p11 1;for j 0;j 10;j++m 0;p11 0for j 0; j 50; j++ m 0;第二章【实例20】用74LS165实现串口扩展并行输入口（1）函数声明管脚定义//#includesbit LOAD P1^7;//用P1^7控制SH/ 管脚（2）串口初始化函数UART_init//// 函数名称：UART_init// 功能说明：串口初始化，设定串口工作在方式0 //void UART_init voidSCON 0x10;//设串行口方式0，允许接收，启动接收过程ES 0;//禁止串口中断（3）数据接收函数PA//// 函数名称：PA// 输入参数：无// 输出参数：返回由并口输入的数据// 功能说明：接收八位串行数据//unsigned char PA voidunsigned char PA_data;LOAD 0;//当P1.7输出低电平，74LS165将并行数据装入寄存器//当中LOAD 1;//当P1.7输出高电平，74LS165在时钟信号下进行移位UART_init ;//74LS165工作在时钟控制下的串行移位状态while RI 0 ;//循环等待RI 0;PA_data SBUF;return PA_data;//返回并行输入的数据（1）函数声明管脚定义//#includesbit a7 ACC^7;sbit simuseri_CLK P1^6;//用P1^6模拟串口时钟sbit simuseri_DATA P1^5;//用P1^5模拟串口数据sbit drive74165_LD P1^7;//用P1^7控制SH/ 管脚（2）数据输入函数in_simuseri//// 函数名称：in_simuseri// 输入参数：无// 输出参数：data_buf// 功能说明：8位同位移位寄存器，将simuseri_DATA串行输入的数据按从低位到// 高位// 保存到data_buf//unsigned char in_simuseri voidunsigned char i;unsigned char data_buf;i 8;doACC ACC 1;for ;simuseri_CLK 0; ;a7 simuseri_DATA;for ;simuseri_CLK 1; ;while --i! 0 ;simuseri_CLK 0;data_buf ACC;return data_buf ;（3）数据输出函数PAs//// 函数名称：PAs// 输入参数：无// 输出参数：PAs _buf，返回并行输入74LS165的数据// 功能说明：直接调用，即可读取并行输入74LS165的数据，不需要考虑74LS165的// 工作原理//unsigned char PAs voidunsigned char PAs_buf;drive74165_LD 0;drive74165_LD 1;PAs_buf in_simuseri ;return PAs_buf ;【实例21】用74LS164实现串口扩展并行输出口单片机串口驱动74LS164的程序主要包括函数声明管脚定义部分、串口初始化函数以及数据发送函数。

51单片机课程设计实例一、引言51单片机是一种广泛应用于嵌入式系统的微控制器。

它具有低功耗、高性能、易编程等特点，因此在电子设计领域得到了广泛的应用。

本文将介绍一个基于51单片机的课程设计实例，通过该实例可以帮助读者更好地理解51单片机的应用。

二、实例背景假设我们要设计一个温度检测系统，能够实时监测环境的温度，并根据一定的温度范围进行报警。

这样的系统在很多场景下都有实际应用价值，比如温室大棚的温度控制、电子设备的温度监测等。

三、硬件设计1. 硬件电路我们可以通过使用温度传感器将环境的温度转化为电压信号，然后将该信号输入到51单片机的模拟输入引脚。

同时，我们需要连接一个蜂鸣器来进行报警。

2. 电路图以下是该系统的简化电路图：（不要输出图片链接）四、软件设计1. 程序框架我们可以通过编写嵌入式C语言程序来实现该系统的功能。

以下是程序的基本框架：```#include <reg51.h>sbit buzzer = P1^0; //定义蜂鸣器控制引脚void delay(unsigned int time){unsigned int i, j;for(i = time; i > 0; i--)for(j = 110; j > 0; j--);}void main(){while(1){//读取温度传感器的模拟输入值unsigned int temperature = ADC_Read(0);if(temperature > 30) //如果温度超过30摄氏度{buzzer = 1; //蜂鸣器报警delay(1000); //延时1秒buzzer = 0; //关闭蜂鸣器delay(1000); //延时1秒}}}```2. 程序说明程序首先定义了一个蜂鸣器控制引脚，并编写了一个延时函数。

在主函数中，通过循环不断读取温度传感器的模拟输入值，并进行比较。

如果温度超过30摄氏度，则蜂鸣器报警，持续1秒钟，然后关闭蜂鸣器并延时1秒钟。

单片机设计教案大全教案标题：单片机设计教案大全教案一：单片机基础知识导入目标：通过介绍单片机的基本概念和应用领域，激发学生对单片机设计的兴趣，并了解单片机设计的基础知识。

教学内容：1. 单片机的定义和功能2. 单片机的工作原理和分类3. 单片机在各个领域的应用案例介绍教学方法：1. 教师讲解：通过简明扼要的语言，向学生介绍单片机的基本概念和应用领域。

2. 图片和视频展示：展示单片机的内部结构和工作原理，以及实际应用案例，增强学生对单片机的理解和兴趣。

教学资源：1. 单片机的实物或模型2. 图片和视频资源评估方式：1. 课堂讨论：学生针对单片机的应用案例进行讨论，提出自己的观点和问题。

2. 小组展示：学生分组进行单片机应用案例的展示，评估他们对单片机基础知识的掌握程度。

教案二：单片机编程入门目标：通过学习单片机的编程语言和基本语法，使学生能够进行简单的单片机程序设计和调试。

教学内容：1. 单片机编程语言的选择和特点2. 单片机编程的基本语法和数据类型3. 单片机程序的编写和调试方法教学方法：1. 教师讲解：介绍单片机编程语言的选择和特点，以及基本语法和数据类型的使用方法。

2. 实践操作：让学生亲自动手编写简单的单片机程序，并进行调试和测试。

教学资源：1. 单片机开发板2. 编程软件评估方式：1. 实验报告：学生完成编写和调试单片机程序的实验报告，评估他们对单片机编程的掌握程度。

2. 实验成果展示：学生展示自己编写的单片机程序，并进行现场演示和评估。

教案三：单片机应用设计目标：通过实际的单片机应用设计项目，培养学生的创新思维和实践能力，提高他们的单片机设计水平。

教学内容：1. 单片机应用设计的基本流程和方法2. 单片机应用设计项目案例介绍3. 学生自主设计和实现单片机应用项目教学方法：1. 教师讲解：介绍单片机应用设计的基本流程和方法，以及一些成功的单片机应用项目案例。

2. 学生实践：学生根据自己的兴趣和实际需求，自主设计和实现单片机应用项目，并进行调试和测试。

单片机技术课程设计与项目实例
本文介绍单片机技术课程设计与项目实例。

单片机技术是嵌入式系统开发中必不可少的技术之一，具有广泛的应用和市场需求。

单片机技术课程设计旨在让学生掌握单片机的基本原理、编程方法、系统设计和实现技巧。

本文将以以下三个方面为主要内容：
1. 单片机技术课程设计的基本理念和指导思想。

介绍单片机技
术课程设计的教学目标、教学方法、教学手段、教学资源和评价标准，以及如何将理论知识与实践应用相结合，达到教学效果的最大化。

2. 单片机技术课程设计的项目实例。

以传感器采集与控制、智
能家居控制系统、无人机控制系统、机器人控制系统等为例，详细介绍单片机技术在实际项目中的应用方法和实现技巧，涉及模块化设计、多任务处理、数据通信、PID控制算法等方面的技术内容。

3. 单片机技术课程设计的教学资源和辅助工具。

介绍单片机技
术课程设计所需的教学资源和辅助工具，包括硬件平台、软件开发环境、仿真调试工具、实验指导书等方面的内容，为学生提供良好的学习和实践环境，提高教学效果。

通过本文的介绍，读者可以全面了解单片机技术课程设计与项目实例的相关内容，从而更好地掌握单片机技术的应用方法和实现技巧，提高自己的技术水平和实践能力。

- 1 -。
