ANSYS Workbench 结构线性静力学分析与优化设计

学会使用AnsysWorkbench进行有限元分析和结构优化Chapter 1: Introduction to Ansys WorkbenchAnsys Workbench是一款广泛应用于工程领域的有限元分析和结构优化软件。

它的功能强大，能够帮助工程师在设计过程中进行力学性能预测、应力分析以及结构优化等工作。

本章节将介绍Ansys Workbench的基本概念和工作流程。

1.1 Ansys Workbench的概述Ansys Workbench是由Ansys公司开发的一套工程分析软件，主要用于有限元分析和结构优化。

它集成了各种各样的工具和模块，使得用户可以在一个平台上进行多种分析任务，如结构分析、热分析、电磁分析等。

1.2 Ansys Workbench的工作流程Ansys Workbench的工作流程通常包括几个基本步骤：（1）几何建模：通过Ansys的几何建模功能，用户可以创建出需要分析的结构的几何模型。

（2）加载和边界条件：在这一步骤中，用户需要为结构定义外部加载和边界条件，如施加的力、约束和材料特性等。

（3）网格生成：网格生成是有限元分析的一个关键步骤。

在这一步骤中，Ansys Workbench会将几何模型离散化为有限元网格，以便进行分析计算。

（4）材料属性和模型：用户需要为分析定义合适的材料属性，如弹性模量、泊松比等。

此外，用户还可以选择适合的分析模型，如静力学、动力学等。

（5）求解器设置：在这一步骤中，用户需要选择适当的求解器和设置求解参数，以便进行分析计算。

（6）结果后处理：在完成分析计算后，用户可以对计算结果进行后处理，如产生应力、位移和变形等结果图表。

Chapter 2: Finite Element Analysis with Ansys Workbench本章将介绍如何使用Ansys Workbench进行有限元分析。

我们将通过一个简单的示例，演示有限元分析的基本步骤和方法。

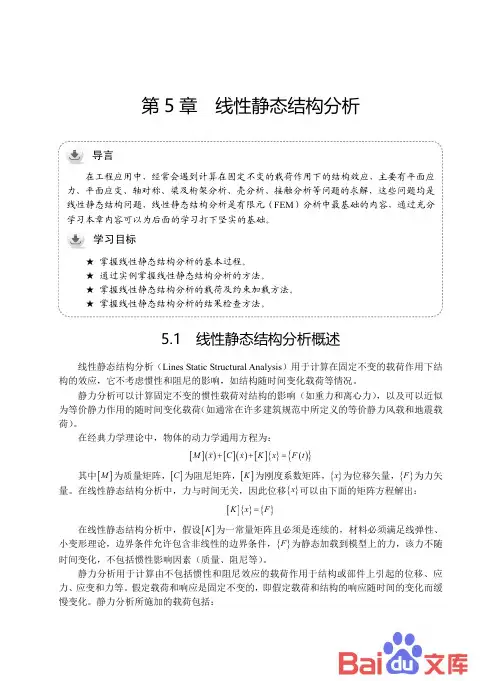

第5章 线性静态结构分析 在工程应用中，经常会遇到计算在固定不变的载荷作用下的结构效应，主要有平面应力、平面应变、轴对称、梁及桁架分析、壳分析、接触分析等问题的求解，这些问题均是线性静态结构问题，线性静态结构分析是有限元（★ 掌握线性静态结构分析的基本过程。

5.1 线性静态结构分析概述线性静态结构分析（Lines Static Structural Analysis ）用于计算在固定不变的载荷作用下结构的效应，它不考虑惯性和阻尼的影响，如结构随时间变化载荷等情况。

静力分析可以计算固定不变的惯性载荷对结构的影响（如重力和离心力），以及可以近似为等价静力作用的随时间变化载荷（如通常在许多建筑规范中所定义的等价静力风载和地震载荷）。

在经典力学理论中，物体的动力学通用方程为：[]()[]()[]{}(){}M x C x K x F t ++=&&&其中[]M 为质量矩阵，[]C 为阻尼矩阵，[]K 为刚度系数矩阵，{}x 为位移矢量，{}F 为力矢量。

在线性静态结构分析中，力与时间无关，因此位移{}x 可以由下面的矩阵方程解出：[]{}{}K x F =在线性静态结构分析中，假设[]K 为一常量矩阵且必须是连续的，材料必须满足线弹性、小变形理论，边界条件允许包含非线性的边界条件，{}F 为静态加载到模型上的力，该力不随时间变化，不包括惯性影响因素（质量、阻尼等）。

静力分析用于计算由不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力等。

假定载荷和响应是固定不变的，即假定载荷和结构的响应随时间的变化而缓慢变化。

静力分析所施加的载荷包括：ANSYS Workbench 17.0有限元分析从入门到精通外部施加的作用力和压力。

稳态的惯性力（如中力和离心力）。

位移载荷。

温度载荷。

5.2 线性静态结构的分析流程在ANSYS Workbench 左侧工具箱中Analysis Systems 下的Static Structural 上按住鼠标左键拖动到项目管理区，或双击Static Structural 选项，即可创建静态结构分析项目，如图5-1所示。

ANSYS结构分析指南第二章结构线性静力分析2.1 静力分析的定义静力分析计算在固定不变载荷作用下结构的响应，它不考虑惯性和阻尼影响--如结构受随时间变化载荷作用的情况。

可是，静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力)，以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)的作用。

静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。

固定不变的载荷和响应是一种假定，即假定载荷和结构响应随时间的变化非常缓慢。

静力分析所施加的载荷包括：外部施加的作用力和压力稳态的惯性力(如重力和离心力)强迫位移温度载荷(对于温度应变)能流(对于核能膨胀)关于载荷，还可参见§2.3.4。

2.2 线性静力分析与非线性静力分析静力分析既可以是线性的也可以是非线性的。

非线性静力分析包括所有类型的非线性：大变形、塑性、蠕变、应力刚化、接触(间隙)单元、超弹性单元等。

本章主要讨论线性静力分析。

对非线性静力分析只作简单介绍，其详细论述见《ANSYS Structural Analysis Guide》§8。

2.3 静力分析的求解步骤2.3.1 建模首先用户应指定作业名和分析标题，然后通过PREP7 前处理程序定义单元类型、实常数、材料特性、模型的几何元素。

这些步骤是大多数分析类型共同的，并已在《ANSYS Basic Analysis Guide》§1.2 论述。

有关建模的进一步论述，见《ANSYS Modeling and Meshing Guide》。

2.3.1.1 注意事项在进行静力分析时，要注意如下内容：1、可以采用线性或非线性结构单元。

2、材料特性可以是线性或非线性，各向同性或正交各向异性，常数或与温度相关的：必须按某种形式定义刚度(如弹性模量EX，超弹性系数等)。

对于惯性载荷(如重力等)，必须定义质量计算所需的数据，如密度DENS。

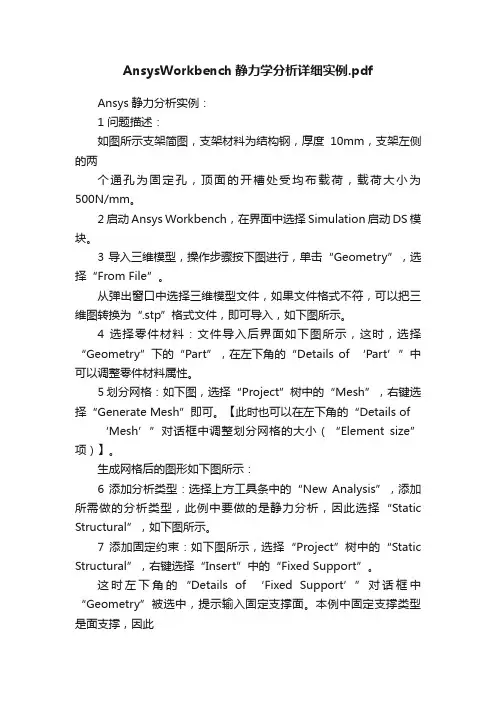

AnsysWorkbench静力学分析详细实例.pdfAnsys静力分析实例：1 问题描述：如图所示支架简图，支架材料为结构钢，厚度10mm，支架左侧的两个通孔为固定孔，顶面的开槽处受均布载荷，载荷大小为500N/mm。

2 启动Ansys Workbench，在界面中选择Simulation启动DS模块。

3 导入三维模型，操作步骤按下图进行，单击“Geometry”，选择“From File”。

从弹出窗口中选择三维模型文件，如果文件格式不符，可以把三维图转换为“.stp”格式文件，即可导入，如下图所示。

4 选择零件材料：文件导入后界面如下图所示，这时，选择“Geometry”下的“Part”，在左下角的“Details of ‘Part’”中可以调整零件材料属性。

5 划分网格：如下图，选择“Project”树中的“Mesh”，右键选择“Generate Mesh”即可。

【此时也可以在左下角的“Details of ‘Mesh’”对话框中调整划分网格的大小（“Element size”项）】。

生成网格后的图形如下图所示：6 添加分析类型：选择上方工具条中的“New Analysis”，添加所需做的分析类型，此例中要做的是静力分析，因此选择“Static Structural”，如下图所示。

7 添加固定约束：如下图所示，选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Fixed Support”。

这时左下角的“Details of ‘Fixed Support’”对话框中“Geometry”被选中，提示输入固定支撑面。

本例中固定支撑类型是面支撑，因此要确定图示6位置为“Face”，【此处也可选择“Edge”来选择“边”】然后按住“CTRL”键，连续选择两个孔面为支撑面，按“Apply”确认，如下图所示。

8 添加载荷：选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Force”，如下图所示。

ANSYS WORKBENCH 11.0培训教程（DS）第四章静力结构分析序言•在DS中关于线性静力结构分析的内容包括以下几个方面:–几何模型和单元–接触以及装配类型–环境（包括载荷及其支撑）–求解类型–结果和后处理•本章当中所讲到的功能同样适用与ANSYS DesignSpace Entra及其以上版本.–本章当中的一些选项可能需要高级的licenses，但是这些都没有提到。

–模态，瞬态和非线性静力结构分析在这里没有讨论，但是在相关的章节当中将会有所阐述。

线性静力分析基础•在线性静力结构分析当中，位移矢量{x} 通过下面的矩阵方程得到:在分析当中涉及到以下假设条件:–[K] 必须是连续的•假设为线弹性材料•小变形理论•可以包括部分非线性边界条件–{F} 为静力载荷•不考虑随时间变化的载荷•不考虑惯性（如质量，阻尼等等）影响•在线性静力分析中，记住这些假设是很重要的。

非线性分析和动力学分析将在随后的章节中给予讨论。

[]{}{}F x K =A. 几何结构•在结构分析当中，可以使用所有DS 支持的几何结构类型.•对于壳体，在几何菜单下厚度选项是必须要指定的。

•梁的截面形状和方向在DM已经指定并且可以自动的传到DS模型当中。

–对于线性体，仅仅可以得到位移结果.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional xStructural xMechanical/Multiphysics x…Point Mass•Point Mass 在“Geometry”分支在模拟没有明确建模的重量–只有面实体才能定义point mass–可以用以下方式定义point mass位置:•在任意用户定义坐标系中(x, y, z)坐标•选择点/边/面来定义位置–重量/质量大小在“Magnitude”中输入–在结构静力分析中,point mass只受“加速度”，“标准重力加速度,”和“旋转速度”的作用.–质量和所选面相连通时它们之间没有刚度. 这不是一个刚度区域假设而是一个类似与分布质量的假设–没有旋转惯性项出现.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional x…Point Mass•point mass 将会以灰色圆球出现–前面提到，只有惯性力才会对point mass 起作用。

Ansysworkbench结构线性静力学分析01基础知识•1.1 结构线性静力分析的主要对象包括：（1）平面问题（平面应力、平面应变、轴对称）（2）杆系与梁系问题（3）板壳问题（4）3D问题•1.2Ansys workbench中求解线性静力学分析是由Mechanical模块求解的。

在Mechanical模块中，关于结构静力分析的内容包括几何模型和单元、接触和装配类型、环境（包括在和及其约束）、求解类型、结果和后处理等方面。

02实例-受拉力作用的平板建立工程导入Geometry 和 Static Structural 模块。

确定分析类型。

设置类型和厚度双击moedel,进入Mechanical，设置分析类型和平板厚度。
