发电机定子绝缘低的原因分析及处理

发电机转子绝缘不合格原因分析及处置1 发电机转子绝缘降低的主要原因1.1转子因受潮而造成绝缘电阻降低到允许值以下，如发电机停运时间较长，环境潮湿等原因造成绝缘电阻降低。

1.2转子因使用年限较长，或运行中因各种原因使转子过热造成线圈绝缘材料老化、劣化。

1.3滑环下有碳刷粉末或油污堆积，使转子引出线绝缘损坏。

1.4由于发电机的冷却系统密封不严或因其轴瓦漏油使转子线圈端部积灰、积油污或碳粉，造成绝缘性能降低。

这种原因受转子离心力的影响较大。

1.5由于运行中通风和热膨胀的影响，转子槽口处的槽衬保护层老化、断裂甚至脱落，使槽口处槽衬的云母逐渐剥落，断裂被风吹掉再加上槽口积灰等因素造成。

1.6转子的槽内绝缘断裂造成转子绝缘电阻过低或金属性接地。

2 转子绝缘的检查方法2.1停机后的检查方法: 用1000伏摇表测试转子对地绝缘，当绝缘电阻低于2MΩ时应进行处理。

2.2运行中的检查方法: 发电机在运行中通过在线转子绝缘监测装置进行测量，当转子正极或负极对地有电压时应视为转子绝缘电阻已降低，且对地电压越高，绝缘电阻降低的幅度越大，出现这种情况，应停机处理。

3 绝缘电阻降低的处理方法3.1因潮湿而使转子绝缘电阻降低，我们采用直流电焊机烘干法或采用发电机定子三相短路，利用自产热量进行烘干。

3.2转子线圈绝缘老化，则采取拔护环方法，解体转子进行大修。

3.3转子线圈端部积灰、积油，通常处理的方法:3.3.1用干燥的压缩空气进行吹扫。

3.3.2采用拆卸护环，对转子线圈端部的油、灰、碳粉进行清理，然后对端部的绝缘进行重新处理。

此方法工艺复杂、工期长，直接影响发电机的经济效益。

3.3.3用机电设备清洗剂处理转子绝缘，笔者重点介绍这种方法。

4 机电设备绝缘清洗剂方法处理转子绝缘4.1前几年，我厂接连出现发电机转子绝缘降低，严重影响了发电机的正常运行。

发电机转子的正负极对地最高电压达到180-200伏，针对出现的这种问题，我们采取了除拔护环之外的所有方法，但效果都不明显，并且出现了一种异常现象，也就是在冷态情况下转子绝缘合格，在热态情况绝缘下降，并网后，出现绝缘不合格。

300MW汽轮发电机定子线圈绝缘磨损的原因及防范措施发电机在运行中由于绝缘表面或内部放电而导致定子绕组绝缘性能下降和劣化的现象相当普遍，严重影响了电机的安全运行和使用寿命。

给人们的经济生活直接带来损失，所以这个问题应引起人们的高度关注。

电机在制造过程中，由于工艺原因，在其绝缘层间或绝缘层与股线间可能存在间隙。

电机运行若干年后，在温度场作用下，尤其在机组起停引起的温度变化循环作用下，间隙会沿线棒纵向逐渐增大，从而造成发电机本身性能的下降。

本文重点探讨300MW汽轮发电机定子线圈绝缘磨损的原因及防范措施。

标签：定子线圈；发电机；绝缘磨损引言当工作电压超过绝缘的起始放电电压时，即产生局部放电。

由局部放电引起的热效应、机械效应和化学效应逐渐加剧，加之定子线圈油污腐蚀及定子铁芯、槽楔、垫块、垫条松动，定子绕组端部绑绳松动断裂，致使线圈在运行中产生振动，造成主绝缘磨损腐蚀被击穿，使定子绝缘性能进一步劣化，最终导致绝缘损坏。

因而，对定子绕组绝缘性能及变化的监测和诊断，可用测量局部放电量及其特征的方法和定期维护相关部件来实现。

当前，各国对测量局部放电量来判定电机绝缘状态的标准尚未取得一致意见，但测量局部放电已被证实是监测和衡量电机绝缘状态好坏的一种最有效的手段。

局部放电监测装置应达到以下要求：①监测有害的局部放电；②鉴别发生放电的类型；③诊断电机绝缘老化状态，监测与绝缘有关的发电机各类故障[1]。

1 300MW汽轮发电机定子线圈绝缘磨损的原因1.1 热劣化定子的成型绕组和散绕绕组都会发生热劣化，这或许是定子绕组绝缘失效方面最常见的故障原因，特别是空气冷却的电机更是如此。

热老化有多种发展过程，这取决于绝缘的特性（热固性还是热塑性）和运行环境（空气或氢气）。

在空气冷却的电机中，绝缘是热固化材料，或者是现代电磁漆包线的覆膜，热劣化本质上是氧化反应，也就是在足够高的温度下，绝缘有机成分内部的化学键有时会由于发热引起的振动造成断裂。

发电机定子绝缘降低处理因长时间停机检修造成发电机定子受潮,绝缘降低是贯流式机组普遍存在的问题,以处理关门岩水电站发电机定子受潮为例,介绍采用短路干燥法的处理过程及注意事项,实践证明效果较好。

标签：关门岩;定子绝缘;短路干燥法1 问题发现及分析关门岩水电站2009年4月1#机组因处理转轮漏油停机将近一个月,漏油故障处理完毕投运前检查发电机定子三相绝缘明显下降(见表1),判断为发电机定子受潮,处理办法一般有短路干燥法、热风干燥法、定子铁损及铜损干燥法,其中以短路干燥法最为常用,且操作简单、时间短、见效快。

下面以我站此次采用短路干燥法处理绝缘受潮为例,对短路干燥法进行简要介绍。

2 短路干燥法短路干燥法是将发电机三相绕组引出线在出口处短路,将机组手动开至空转,向转子加励磁电流,定子绕组电流随之上升,利用发电机铜损和铁心损耗产生的热量对受潮的绕组进行干燥。

其中励磁电流可以经励磁装置加,因我站励磁变电压取自发电机出口,接线复杂费时,固选用500A直流电焊机作为励磁的直流电源。

接线方法如图1所示。

2.1 短路干燥的试验步骤(1)做好开机前准备工作,准备好三相短路线(短路牌),短路线(短路牌)必须满足通过发电机额定电流不发热,断开发电机出口断路器,并将断路器小车摇至试验位置。

(2)接好直流电焊机,焊机直流输出正、负极电缆不能缠绕一起,电缆不能放于地毯或易燃性地板上,以免电缆发热起火。

接好三相短路线,接法为星形接法,A相与B相、B相与C相短接,其短接线电流为相电流,满足Ia+Ib+Ic=0。

(3)将发电机冷却风机切停,将发电机空气冷却器冷风、热风报警出口定值整定至100℃以上,避免因温度上升引起机组报警或停机,退出发电机冷却风机故障停机保护。

(4)开起机组至额定转速,打开直流电焊机从0A开始缓慢增加励磁电流(直流焊机电流),初期应使绕组温度以5℃/h的速度升至40℃左右,并保持约2小时,然后逐步升高绕组温度,但不要超过10℃/h。

发电机定子线棒绝缘烧损原因及对策发电机定子线棒是发电机重要的组成部分之一，其作用是将发电机定子线圈之间电流引导到集电环上，保证发电机正常运行。

然而，在发电机运行的过程中，定子线棒出现烧损是较为常见的故障之一，下面就发电机定子线棒绝缘烧损原因及对策进行分析。

一、烧损原因1、电气因素发电机定子线棒长期在高温、高电压和大电流环境下工作，易引起电气老化。

当定子线圈电流过载，积聚大量的热能时，会导致定子线棒绝缘材料、导体材料和插头材料的熔化，从而产生大量的电火花，引起线棒烧损。

2、构造因素发电机定子线棒的构造设计也是导致其烧损的原因之一。

如果定子线棒插头与定子线圈接触面积不充分，过小，或者插头太软，插头的质量不合格，都会导致接触阻抗过大，电阻过大，产生局部高温和地条电，从而引起线棒烧损。

3、材料因素发电机定子线棒材料的导电性、导热性及耐热性对定子线棒的工作性能有着直接的影响。

如果定子线棒的材料不够导电、导热和耐热，就容易在大电流和高温的环境下出现烧损的现象。

二、烧损对策1、定期检测发电机定期检测发电机的运行状态，及时发现电气故障和构造故障，采取及时、有效的措施进行维修，保证发电机的正常运行。

2、选购优质的定子线棒采用质量优良、导电性能好、耐热性好、接触性能好的定子线棒材料，可以有效避免发电机定子线棒因质量问题而出现的烧损问题。

3、定期更换定子线棒插头定期检查定子线棒插头、定子线圈接触面积是否充分，接触是否牢固，及时更换松动的插头，采用合格的插头配件，从而避免因此出现线棒烧损。

4、做好发电机绝缘防护发电机运行在高电压环境下，做好绝缘防护是防止定子线棒绝缘烧损的关键。

可以采用绝缘油浸泡、涂覆陶瓷涂层、套管保护等方法，提高定子线棒的绝缘性能，达到防护效果。

总之，定子线棒绝缘烧损是发电机运行过程中常见的故障之一。

定期检查电气和构造故障，选购优质的定子线棒材料，定期更换插头，做好绝缘防护工作都是减少发电机定子线棒烧损的有效措施。

全氢冷发电机绝缘低原因分析及防范措施摘要：本文介绍了某厂发电机定子绝缘低的问题及处理经过。

通过分析发现，导致绝缘低的原因包括设备绝缘劣化或损坏、天气因素、发电机氢气湿度过大、离相母线微正压装置湿度过高、发电机密封油含水量过大以及外部漏水等。

为预防发电机定子绝缘低，提出了一系列防范措施，包括加强绝缘监督、定期检查设备、保持干燥状态、定期化验氢气含水量、检查压缩空气湿度、改造出线罩部位、增加湿度测试装置等。

本文强调了发电机绝缘管理的重要性，以确保发电机的安全、稳定运行。

关键词：全氢冷发电机；绝缘；原因分析；防范措施一、前言本机组为三菱M701F4型燃—蒸汽联合循环发电供热机组，每台机组配置由一台燃汽轮机、一台余热锅炉、一台蒸汽轮机、一台发电机组成。

按燃汽轮机、蒸汽轮机、发电机的顺序排列，从发电机端部向燃汽轮机端看，机组转向为顺时针方向，功率输出方式为冷端输出。

发电机为东方电机有限公司（日本三菱技术）制造的QFR--480--2--21.5型三相交流隐极式同步发电机。

采用全氢冷的冷却方式，即定子绕组、定子铁芯氢冷，转子径向氢内冷结构。

发电机结构型式为密封式，定子铁芯为高导磁、低损耗的硅钢板经绝处理迭装而成，定子绕组为Y型接线，转子用高导磁高强度整合体件组成。

发电机定子、转子绕组均采用F级绝缘，出线端子为六个，发电机中性点采用的是单相变压器（二侧接地电阻）的接地方式。

发电机密封油系统采用单循环式，只有一路进油至密封瓦，氢侧密封油回流至排氢调节油箱，空侧密封油汇同发电机轴承润滑油一起回流至循环密封油箱。

二、发电机绝缘低问题及处理经过某厂二台发电机组自2013年投入生产以来多次出现发电机定子绕组绝缘低不合格问题（低于厂家标准50MΩ），最近二次分别于分别于2021年5月（2号发电机）和2022年2月（1号发电机）摇测定子绝缘时发现定子绝缘1-5MΩ。

经排检发现问题：1、1号机SFC开关静触头筒内有水迹，造成筒壁长期浸水而受潮，2号机SFC开关检查静触头处同样存在受潮氧化现象，检查发现1、2机SFC开关柜顶上方有空调冷却水管穿过，柜顶处有明显的水迹。

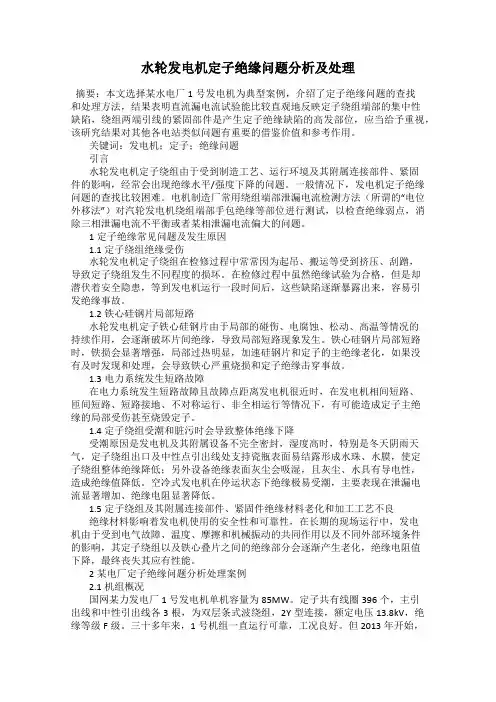

水轮发电机定子绝缘问题分析及处理摘要：本文选择某水电厂1号发电机为典型案例，介绍了定子绝缘问题的查找和处理方法，结果表明直流漏电流试验能比较直观地反映定子绕组端部的集中性缺陷，绕组两端引线的紧固部件是产生定子绝缘缺陷的高发部位，应当给予重视，该研究结果对其他各电站类似问题有重要的借鉴价值和参考作用。

关键词：发电机；定子；绝缘问题引言水轮发电机定子绕组由于受到制造工艺、运行环境及其附属连接部件、紧固件的影响，经常会出现绝缘水平/强度下降的问题。

一般情况下，发电机定子绝缘问题的查找比较困难。

电机制造厂常用绕组端部泄漏电流检测方法（所谓的“电位外移法”）对汽轮发电机绕组端部手包绝缘等部位进行测试，以检查绝缘弱点，消除三相泄漏电流不平衡或者某相泄漏电流偏大的问题。

1定子绝缘常见问题及发生原因1.1定子绕组绝缘受伤水轮发电机定子绕组在检修过程中常常因为起吊、搬运等受到挤压、刮蹭，导致定子绕组发生不同程度的损坏。

在检修过程中虽然绝缘试验为合格，但是却潜伏着安全隐患，等到发电机运行一段时间后，这些缺陷逐渐暴露出来，容易引发绝缘事故。

1.2铁心硅钢片局部短路水轮发电机定子铁心硅钢片由于局部的碰伤、电腐蚀、松动、高温等情况的持续作用，会逐渐破坏片间绝缘，导致局部短路现象发生。

铁心硅钢片局部短路时，铁损会显著增强，局部过热明显，加速硅钢片和定子的主绝缘老化，如果没有及时发现和处理，会导致铁心严重烧损和定子绝缘击穿事故。

1.3电力系统发生短路故障在电力系统发生短路故障且故障点距离发电机很近时，在发电机相间短路、匝间短路、短路接地、不对称运行、非全相运行等情况下，有可能造成定子主绝缘的局部受伤甚至烧毁定子。

1.4定子绕组受潮和脏污时会导致整体绝缘下降受潮原因是发电机及其附属设备不完全密封，湿度高时，特别是冬天阴雨天气，定子绕组出口及中性点引出线处支持瓷瓶表面易结露形成水珠、水膜，使定子绕组整体绝缘降低；另外设备绝缘表面灰尘会吸湿，且灰尘、水具有导电性，造成绝缘值降低。

www ele169 com | 99实验研究0 引言发电机定子、转子绕组绝缘测量通常作为判断备用中发电机是否在良好备用状态的手段之一。

发电机绝缘良好有效防止因绝缘不良在运行过程中出现绝缘击穿而造成相间或接地短路，定转子绕组绝缘薄弱部位被瞬间击穿对发电机的损坏短时间很难修复，甚至需返厂检修，机组的可靠性大幅降低，将对电厂造成很大的经济损失，特别对于供热机组也会造成一定的社会影响。

1 发变组一次系统介绍该厂为西门子E 级燃气-蒸汽联合循环机组，燃机发电机和汽机发电机均采用发电机－变压器单元接线，用220kV 电缆接入厂内220kV 室内GIS 配电装置。

燃机发电机引出线至燃机主变，汽机发电机引出线至汽机主变、高厂变高压侧、励磁变高压侧，采用全连式离相封闭母线，高厂变低压侧、起备变低压侧至汽机房内6kV 配电装置，采用共箱封闭母线。

燃机发电机型号为QF-180-2,额定容量211.8MVA，额定功率180MW，额定电压18000V，绝缘等级F 级，发电机为空气冷却方式，具体一次接线如图1所示。

汽轮机发电机型号为QF-100-2,额定容量117.6MVA，额定功率100MW，额定电压10500V，绝缘等级F 级，发电机为空气冷却方式，具体一次接线如图2所示。

图1 燃机发变组一次接线图按运行规程规定：发电机启动前、停机后均需测量发电机组绝缘，备用中的发电机按规定定期测量绝缘电阻，并将绝缘数值记录于《电气设备绝缘电阻记录薄》内，所测结果规定如下：发电机定子对地绝缘电阻用2500V 摇表测量，在相同的温度和空气湿度下与前次测量结果比较不得低于1/3～1/4，并且所测阻值不低于1MΩ/kV，吸收比R60＂/R15＂＞1.3；发电机转子绕组，对地绝缘电阻用500V 摇表测量，其值不得小于0.5MΩ。

图2 汽机发变组一次接线图2 发电机定子回路绝缘燃机发电机定子回路相关设备：发电机定子绕组、发电机出线封闭母线至发电机出口压变、主变压器低压侧，SFC 外部闸刀发电机侧。

630MW汽轮发电机汇水管绝缘低问题与处理分析发布时间：2023-01-15T05:28:41.495Z 来源：《当代电力文化》2022年第15期作者：雷晖斌[导读] 汽轮发电机定子冷却水汇水管正常情况下为一点接地，且对地电阻必须大于30kΩ。

雷晖斌大唐华银攸县能源有限公司，湖南攸县，412300摘要：汽轮发电机定子冷却水汇水管正常情况下为一点接地，且对地电阻必须大于30kΩ。

发电机在进行定子绕组绝缘电阻试验、耐压试验前，必须测试定子冷却水汇水管绝缘合格才能进行，可见汇水管绝缘测试是一项重要的基本工作。

本文从发电机汇水管的结构，分析常见的汇水管绝缘故障，并根据实际案例，对汇水管绝缘低的原因与处理进行探讨分析。

关键词：汽轮发电机；汇水管；绝缘低；处理方法前言：本文主要介绍了大型汽轮发电机在汇水管结构，以及在汇水管绝缘测试中常遇到的一些问题，如发电机汇水管绝缘电阻低或金属性接地的问题、测温元件绝缘性能不良的问题等，并对这些问题进行具体分析和提出现场处理方法。

一、发电机汇水管结构介绍大型汽轮发电机定子冷却水系统，一路由励端进水母管自汇水管顶部进水，流经定子绕组后，自汽端汇水管顶部出水；另一路由励端汇水管顶部进水，通过出线盒的六只瓷套端子到出线盒的小汇水管，最后汽端汇水管与小汇水管的水汇合后流回发电机定子冷却水箱。

为了达到排水与排污要求，各汇水管还设置排污管。

其次，定子绕组出水水温的测温元件均直接固定在汽端汇水管上，每个测温元件的引线通过外接导线接至测温接线板上。

外接导线由里到外由导线、聚四氟乙烯绝缘护套、屏蔽网、漆管组成，测温元件的外接导线缠绕在已包绝缘材料的汇水管上，并用玻璃丝带绑扎固定。

定子水内冷汽轮发电机内水质要求在国标 GB /T7064《透平型同步电机的技术要求》中有明确规定：水质透明纯净，20℃时的导电率：0.5~1.5us/ cm，pH 值7~8，硬度＜2。

当温度在10℃~30℃范围内，定子绕组绝缘值R60/R15（吸收比）之值应不小于1.3，对于630MW机组应测量其极化指数，且不应小于2.0。

发电机封闭母线绝缘低原因分析及处理作者：张鸿来源：《中国新通信》2014年第24期【摘要】本文针对我公司#5、#6机组封闭母线绝缘降低现象，进行了分析，提出了处理建议。

【关键词】封闭母线绝缘空气循环干燥装置维护我公司#5、6机组从发电机到变压器采用QLFM型全连式自冷离相封闭母线。

近年来，出现机组启动时发电机定子绝缘电阻明显偏低，甚至不合格，拆除发电机至封闭母线的软连接后，测定子绝缘正常，封闭母线绝缘不合格，既延误了开机时间，影响经济效益，又给安全生产带来隐患。

一、停机检查今年5月公司利用#5机组大修机会，会同制造厂家对#5发电机封闭母线进行了详细检查和维护。

在彻底拆开封闭母线盖板后发现封筒内壁有受潮迹象，支持瓷瓶有轻微结露现象。

二、原因分析经过认真分析，认为引起发电机封闭母线内部结露受潮导致绝缘电阻降低的主要原因包括：2.1封闭母线密封性下降封闭母线绝缘是由绝缘子及密封隔断装置构成。

封闭母线随着长期运行，支持瓷瓶、观察孔、盖板等处密封条老化，导致封闭母线密封性下降，给其绝缘电阻带来三方面不利影响。

1）出现结露现象。

结露是指空气中的水分遇冷凝成小水滴。

封闭母线运行过程中，由于发电机负载电流变化，其内部导体发热程度也随之变化不同，温度自然也不同。

根据空气动力学原理，不同温度，空气的饱和水蒸气密度不同。

温度升高，封母内部空气的饱和水蒸气密度变大，由于密封性不佳，会继续吸收封母外部周围空气中的水分，成为饱和空气。

但是随着发电机负荷降低，电流减小，封母内部温度降低，空气的饱和水蒸气密度变小，内部过量水分被析出，形成结露水，严重影响封闭母线绝缘。

去年下半年，#5机组三次谐波电压式定子接地保护装置（3ω）出现2次报警，当时检查发电机中性点、TV及其他地方均未发现异常，实际上应该就是封母内部结露严重引起发电机定子绝缘降低至限值而报警。

2）潮气易侵入。

封闭母线运行过程中内部温度较高，潮气会从封闭母线的各个密封不好的地方进入封闭母线内部，机组在运行期间潮气会逐步蒸发掉，当机组停运后潮气蒸发速度慢，造成封母绝缘能力降低。

水轮发电机定、转子绝缘低的原因分析及处理摘要：转子一次回路涉及的相关设备：转子磁极、转子引线、集电环、碳刷、刷架、励磁电缆等设备中，造成转子绝缘偏低的常见主要原因为转子引线绝缘支撑套管及集电环支架绝缘支撑套管处大量碳粉堆积。

另外，部分堆积在中心体引线处的碳粉在运行中随气流飘散、堆积在磁极，引起磁极脏污、磁极及转子绝缘下降。

还有部分机组因励磁电缆绝缘层局部被刮破、励磁柜内电缆绝缘支撑板绝缘低等原因引起机组转子绝缘偏低。

本文基于水轮发电机定转子绝缘低的原因分析及处理展开论述。

关键词：水轮发电机；定、转子绝缘低；原因分析及处理引言正是因为在水轮发电机组的实际运行过程中，极易出现发电机转子绝缘降低故障，给整个发电机组的安全稳定运行造成巨大的影响，所以基于此种情况本文结合个人实践工作经验，对导致水轮发电机转子绝缘降低的原因及其处理措施加以总结，并且结合水电站水轮发电机组的实际运行情况，对这一现象展开深入的剖析与研究，以期通过笔者的相关阐述能够为进一步防止水轮发电机转子出现绝缘降低现象奠定良好的基础，以保证水轮发电机组的安全稳定运行。

1从发电机转子相关设备结构进行分析水轮发电机是同步发电机，其转子是凸极式结构，由多极组成，每个磁极单独嵌装在轮毂上，每个磁极套装一个多匝绕组，定子主要由机座、铁芯和三相绕组线圈等组成，铁芯固定在机座上，三相绕组线圈嵌装在铁芯的齿槽内。

通过下面四个方面进行分析：1.1集电环：集电环安装在上端轴上，由周圈同心分布的绝缘螺栓经法兰把合，集电环装配有一筒形外罩，该外罩与发电机室把合，并与发电机通风冷却系统隔绝，集电环固定在转轴上，随机组转动时与电刷滑动接触，将励磁电流传递到转动中的励磁绕组之中。

1.2电刷：电刷采用金属石墨碳刷，恒压刷握，两个集电环外圆加工成左螺旋沟槽，便于散热及防止碳粉堆积，电流及集电环旋转磨擦产生的热由自然空气流通带走，集电环罩侧面开有窗户以便检查，维修及更换碳刷，集电环两极之间通过适当厚度的绝缘隔离，以保持所需的电气距离和防污爬电距离。

大型发电机定子绝缘低处理方法摘要: 分析了大型发电机定子绝缘低的根本原因，提出了应对定子绝缘低的处理方法，为发电厂汇水管死接地类型的发电机绝缘处理作为参考。

关键词：发电机;绝缘引言广东某电厂4号发电机为东方电机厂生产的日立东方QSFN型水-氢-氢冷却方式大型发电机组。

转子、定子铁心采用氢冷的方式。

定子冷却水系统用于冷却发电机定子绕组。

该类型机组定子进、出水汇流管直接接地。

每次停机再启动时均会发生定子绝缘小于制造厂规定1MΩ的情况。

为了恢复发电机定子绝缘到制造厂要求，现场进行了多种多样的处理方法，但是处理效果很少满足技术文件的要求。

为了能够保证在绝缘不能满足要求情况下，安全启动，本文对该类型发电机绝缘低的机理进行分析，对绝缘测试方法进行比较，以给同类型发电机机组启动提供技术支持。

发电机定子绝缘结构分析东方电机股份有限公司生产的 QFSN-660-2-22A发电机额定电压 22kV，定子绕组由嵌入铁心槽内 84 根条式线圈组合而成，上下层各 42 根。

绕组端部为篮式结构，并且由连接线连接成规定的相三相，双层绕组，双支路并联，Y 连接。

定子线圈主绝缘采用连续式 F 级环氧粉云母带连续绕包后模压固化成型。

定子绕组是由实心股线和空心导线混合编织换位组合而成。

线棒的空实心股线均用中频加热钎焊在两端的接头水盒内。

定子线棒是通过空心股线中的水介质来冷却的。

冷却水从励端的汇流管和绝缘引水管并通过线棒端头的水接头进入线圈，冷却线圈后再经过汽端的绝缘引水管和汇流管排入外部水系统。

定子绝缘低处理过程2015年2 月 16 日4 号机停机，2 月 28 日运行人员测量 4 号发电机定子绝缘0.27MΩ。

定子绝缘低于规程要求的不小于1MΩ。

虽然该类型发电机绝缘测试很少能够达到该标准要求，但是由于时间充裕，接下来进行了连续处理。

3 月5 日用酒精清抹发电机出线套管机外部分。

在进行气体置换后，3 月 6 日打开发电机励端人孔门，进入励端出线小室清抹出线套管及横向支持瓷瓶，解开发电机与封闭母线连接。

发电机定子绝缘低的原因分析及处理摘要：定子绕组有良好的绝缘是确保发电机安全运行的关键之一，若在绝缘不良的状况下运行是极危险的，在高电压冲击下，会导致绕组薄弱环节瞬间击穿，造成绕组相间、匝间、对地等，严重时三者同时存在。

故发电机定子绕组绝缘达不到要求后，必须对绝缘降低的原因进行分析和采取相应处理措施来恢复绝缘值。

关键词：发电机定子；绝缘低；原因及处理引言为了防止发电机定子转子绝缘性能的降低，我们对其常见的绝缘故障进行分析、研究，找到故障发生的根本原因，然后在此基础上开展维修以及检测工作，避免在以后的运行中出现相似的故障问题。

确保发电机的安全、稳定运行。

一、发电机定子绝缘电阻下降原因分析1、受潮为了进一步了解，打开发电机两侧端盖检查，发现绕组表面有较多灰尘，但不见绝缘老化及其他异常情况；打开空冷室，发现空冷室有结露现象；打开封母，发现母线、支持瓷瓶有小水珠、水膜。

基于绝缘值比较低、吸收比、极化系数不合格，且灰尘、水的导电性，表明受潮是主要原因。

受潮原因：一是发电机等设备不完全密封，也不像主变压器一样浸在变压器油里，而天气湿度高，特别是冬天阴雨天气，母线、支持瓷瓶、穿墙套管、电缆头绝缘材料表面易结露形成水珠、水膜，降低绝缘值；二是电气设备绝缘表面灰尘会吸湿，支持绝缘瓷瓶表面光洁度差，灰尘也容易留存在表面。

三是停机时间过长。

2、热劣化定子的成型绕组和散绕绕组都会发生热劣化，这或许是定子绕组绝缘失效方面最常见的故障原因，特别是空气冷却的电机更是如此。

热老化有多种发展过程，这取决于绝缘的特性（热固性还是热塑性）和运行环境（空气或氢气）。

由于线棒主绝缘与槽壁间存在的间隙不是个别点或一小段，而大部分是全槽或大半槽的间隙。

环氧粉云母带是一种热固性绝缘材料，在运行温度下，几乎没有膨胀，因此线棒与槽壁之间的气隙得不到填充，致使线棒表面与铁芯失去了接触。

3、热循环当气隙间电场强度达到一定数值时，即产生高能量的电容性放电。
