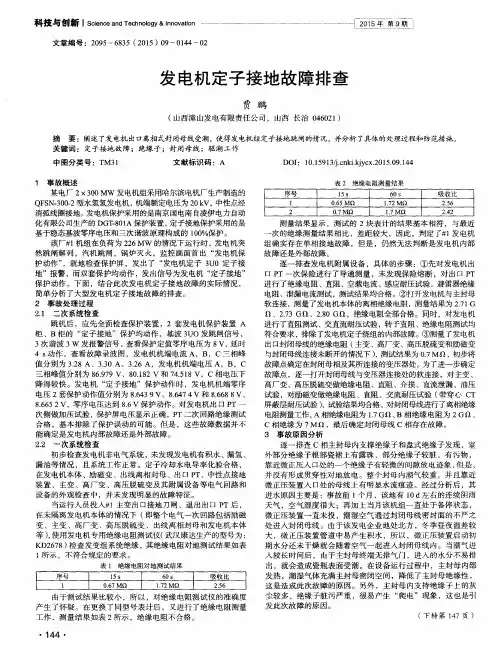

发电机定子接地故障排查

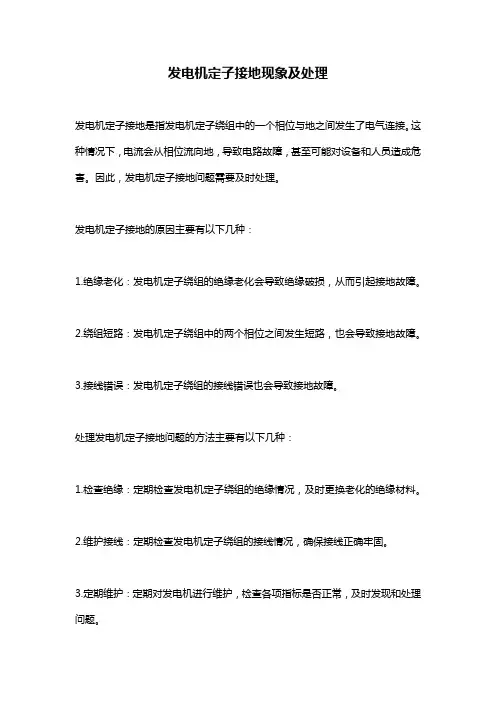

发电机定子接地现象及处理
发电机定子接地是指发电机定子绕组中的一个相位与地之间发生了电气连接。

这种情况下，电流会从相位流向地，导致电路故障，甚至可能对设备和人员造成危害。

因此，发电机定子接地问题需要及时处理。

发电机定子接地的原因主要有以下几种：
1.绝缘老化：发电机定子绕组的绝缘老化会导致绝缘破损，从而引起接地故障。

2.绕组短路：发电机定子绕组中的两个相位之间发生短路，也会导致接地故障。

3.接线错误：发电机定子绕组的接线错误也会导致接地故障。

处理发电机定子接地问题的方法主要有以下几种：
1.检查绝缘：定期检查发电机定子绕组的绝缘情况，及时更换老化的绝缘材料。

2.维护接线：定期检查发电机定子绕组的接线情况，确保接线正确牢固。

3.定期维护：定期对发电机进行维护，检查各项指标是否正常，及时发现和处理问题。

4.安装保护装置：安装合适的保护装置，如接地保护、过电压保护等，可以有效地防止发电机定子接地故障的发生。

总之，发电机定子接地问题需要引起足够的重视，及时处理，以确保发电机的正常运行和设备的安全运行。

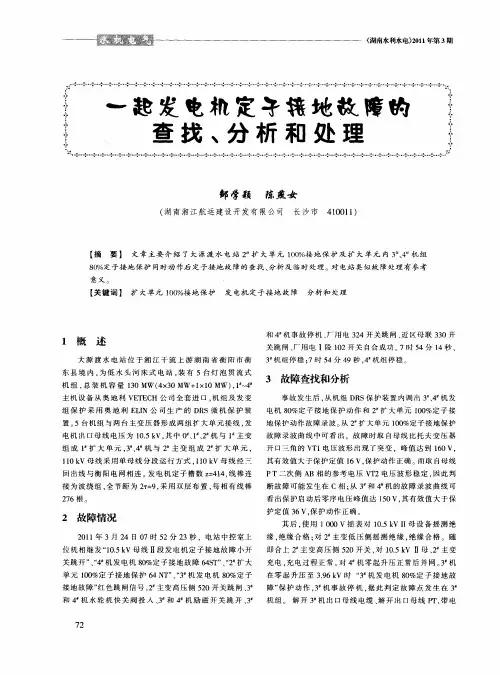

某发电厂3号发电机定子接地故障原因分析报告一、问题描述发电厂3号发电机出现了定子接地故障，造成发电机无法正常运行。

接地故障是指电气设备中的线路或设备的零电位与大地电位相连的一种异常工况。

经初步检查，我们发现发电机定子上存在明显的电流外泄现象，判定为定子接地故障。

为了确保电力供应的正常运行，我们需要深入分析故障的原因，并及时采取相应的措施进行修复。

二、问题分析1.检查故障点首先，我们对故障发生的位置进行了检查。

经过仔细观察发电机组，发现定子接线箱低压侧有黑色涂层，进一步观察发现有明显的漏电现象。

我们从接线箱中拆下了连接导线进行检查，发现接线头处有黑色痕迹，痕迹表明已经发生了短路现象。

同时，我们发现电机的端盖有明显的高温痕迹，进一步证实了出现了电流外泄现象。

因此，我们初步判断故障发生在接线箱与定子之间的连接处。

2.排除其他故障可能为了排除其他可能的故障原因，我们对发电机的其他部件进行了细致的检查。

首先，我们检查了发电机定子绕组的绝缘情况。

通过绝缘电阻测试，我们发现绝缘电阻值较低，无明显的绝缘破损。

此外，我们还对发电机的励磁系统进行了检查，排除了励磁系统引起的接地故障可能性。

因此，我们可以初步确定故障发生在定子接线箱与定子之间的连接处。

三、原因分析根据我们的初步判断，故障发生在定子接线箱与定子之间的连接处。

我们对故障原因进行了进一步分析：1.连接头松脱接线头处黑色痕迹的发现表明有电流通过，根据这一情况，我们猜测可能是定子接线箱与定子之间的连接头松脱导致接触不良，进而导致电流外泄。

随着电流不断通过，接触不良的区域会受到高温影响，导致热量集中，最终引起了高温痕迹的形成。

2.绝缘破损定子的绝缘状况是影响电机运行的重要因素之一、如果在定子绕组中出现绝缘破损，可能导致电流通过，进一步导致电流外泄。

我们对定子绕组的绝缘状况进行了检查，没有发现明显的绝缘破损，因此可以排除绝缘破损导致的故障可能性。

3.腐蚀性介质一些腐蚀性介质可能会侵蚀定子连接头部件，导致连接不牢固，进而引发接地故障。

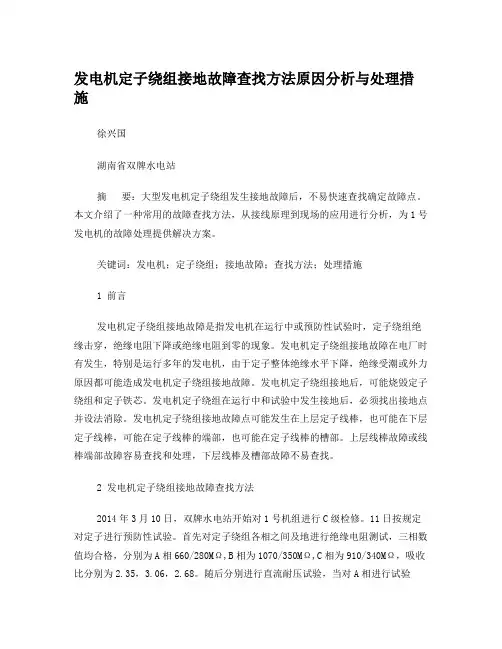

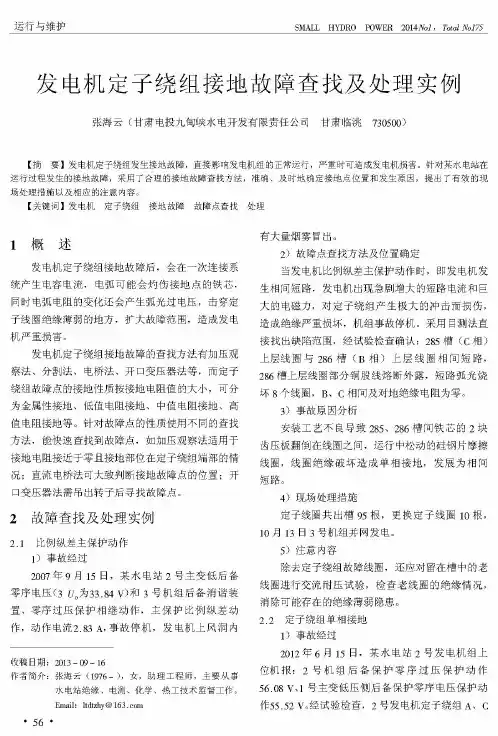

发电机定子绕组接地故障查找方法原因分析与处理措施徐兴国湖南省双牌水电站摘要：大型发电机定子绕组发生接地故障后，不易快速查找确定故障点。

本文介绍了一种常用的故障查找方法，从接线原理到现场的应用进行分析，为1号发电机的故障处理提供解决方案。

关键词：发电机；定子绕组；接地故障；查找方法；处理措施1 前言发电机定子绕组接地故障是指发电机在运行中或预防性试验时，定子绕组绝缘击穿，绝缘电阻下降或绝缘电阻到零的现象。

发电机定子绕组接地故障在电厂时有发生，特别是运行多年的发电机，由于定子整体绝缘水平下降，绝缘受潮或外力原因都可能造成发电机定子绕组接地故障。

发电机定子绕组接地后，可能烧毁定子绕组和定子铁芯。

发电机定子绕组在运行中和试验中发生接地后，必须找出接地点并设法消除。

发电机定子绕组接地故障点可能发生在上层定子线棒，也可能在下层定子线棒，可能在定子线棒的端部，也可能在定子线棒的槽部。

上层线棒故障或线棒端部故障容易查找和处理，下层线棒及槽部故障不易查找。

2 发电机定子绕组接地故障查找方法2014年3月10日，双牌水电站开始对1号机组进行C级检修。

11日按规定对定子进行预防性试验。

首先对定子绕组各相之间及地进行绝缘电阻测试，三相数值均合格，分别为A相660/280MΩ,B相为1070/350MΩ,C相为910/340MΩ，吸收比分别为2.35，3.06，2.68。

随后分别进行直流耐压试验，当对A相进行试验时，第一加压点为5.25Kv，泄漏电流为12μA，当电压继续上升至7 Kv时，泄漏电流激增至700μA，随即降压。

放电后对A相进行绝缘测试，其结界：A相上分支为0.5MΩ,A相下分支为962/465MΩ，说明A相上分支存在绝缘缺陷。

2.1 第一步，充电查找法：将发电机定子绕组的其余5个分支并联，用2500—5000v摇表挡位分别对其充电，然后对A相故障分支放电多次后摇测绝缘，发现绝缘并不下降，说明故障分支为高阻接地。

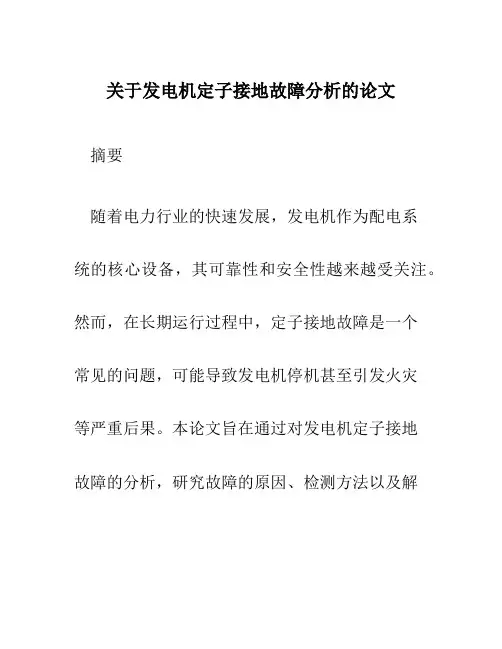

关于发电机定子接地故障分析的论文摘要随着电力行业的快速发展，发电机作为配电系统的核心设备，其可靠性和安全性越来越受关注。

然而，在长期运行过程中，定子接地故障是一个常见的问题，可能导致发电机停机甚至引发火灾等严重后果。

本论文旨在通过对发电机定子接地故障的分析，研究故障的原因、检测方法以及解决方案，为发电机定子接地故障的预防和处理提供参考。

1. 引言发电机作为电力系统的核心设备，其正常运行直接关系到电网的稳定和安全。

然而，由于各种原因，如设备老化、操作失误等，发电机定子接地故障时有发生。

定子接地故障是指发电机定子绕组中有一条或多条绕组与机壳相连，形成了一条电流回路。

这样的故障会导致绕组短路，进而导致发电机输出功率下降、发热增加等问题，严重时还可能引发火灾。

本文将针对发电机定子接地故障进行深入分析，包括故障原因、故障检测方法以及有效的解决方案，旨在提高发电机的可靠性和安全性。

2. 发电机定子接地故障原因分析发电机定子接地故障的发生原因多种多样。

下面分析了几个常见的原因：2.1 制造过程中的质量问题在发电机的制造过程中，可能存在材料质量不过关、绝缘材料损坏、绕组安装不当等问题，导致定子绕组与机壳之间出现接地。

2.2 设备老化随着发电机的长期运行，设备会有磨损和老化的现象，绝缘材料可能会龟裂或破损，从而引发定子接地故障。

2.3 操作失误操作人员在操作过程中可能存在操作不当、连接错误等问题，导致定子绕组接地。

3. 发电机定子接地故障检测方法发电机定子接地故障的早期检测对于避免进一步损坏和事故的发生至关重要。

下面介绍几种常用的故障检测方法：3.1 绝缘电阻测量法通过测量定子绕组与机壳之间的绝缘电阻来判断是否存在接地故障。

一般来说，绝缘电阻的下降会提示可能存在故障。

3.2 高频波法利用高频信号的频谱分析，可以检测定子接地故障。

当存在接地故障时，会出现特定频率的峰值，通过分析这些峰值可以判断故障的位置和严重程度。

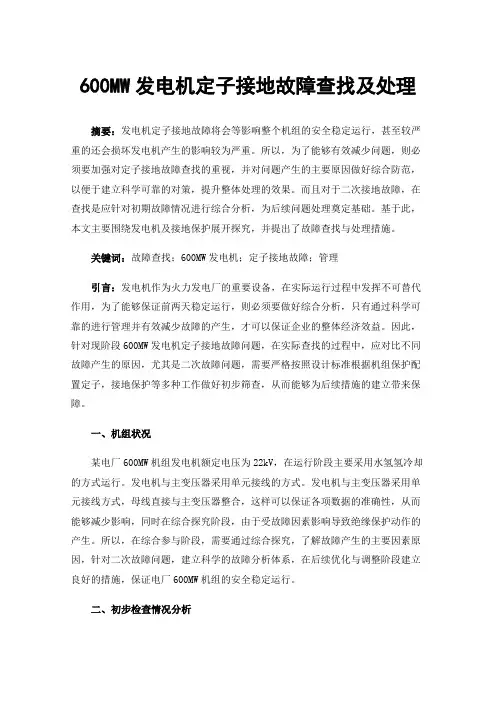

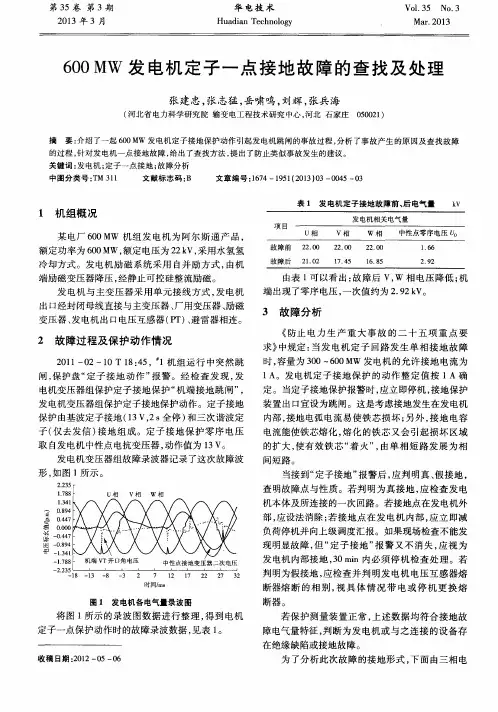

600MW发电机定子接地故障查找及处理摘要：发电机定子接地故障将会等影响整个机组的安全稳定运行，甚至较严重的还会损坏发电机产生的影响较为严重。

所以，为了能够有效减少问题，则必须要加强对定子接地故障查找的重视，并对问题产生的主要原因做好综合防范，以便于建立科学可靠的对策，提升整体处理的效果。

而且对于二次接地故障，在查找是应针对初期故障情况进行综合分析，为后续问题处理奠定基础。

基于此，本文主要围绕发电机及接地保护展开探究，并提出了故障查找与处理措施。

关键词：故障查找；600MW发电机；定子接地故障；管理引言：发电机作为火力发电厂的重要设备，在实际运行过程中发挥不可替代作用，为了能够保证前两天稳定运行，则必须要做好综合分析，只有通过科学可靠的进行管理并有效减少故障的产生，才可以保证企业的整体经济效益。

因此，针对现阶段600MW发电机定子接地故障问题，在实际查找的过程中，应对比不同故障产生的原因，尤其是二次故障问题，需要严格按照设计标准根据机组保护配置定子，接地保护等多种工作做好初步筛查，从而能够为后续措施的建立带来保障。

一、机组状况某电厂600MW机组发电机额定电压为22kV，在运行阶段主要采用水氢氢冷却的方式运行。

发电机与主变压器采用单元接线的方式。

发电机与主变压器采用单元接线方式，母线直接与主变压器整合，这样可以保证各项数据的准确性，从而能够减少影响，同时在综合探究阶段，由于受故障因素影响导致绝缘保护动作的产生。

所以，在综合参与阶段，需要通过综合探究，了解故障产生的主要因素原因，针对二次故障问题，建立科学的故障分析体系，在后续优化与调整阶段建立良好的措施，保证电厂600MW机组的安全稳定运行。

二、初步检查情况分析通过对600MW发电机组设备故障问题分析，需要做好初步检查工作，如保护装置校验，分析启停机保护电压信号电缆中性点接地变电阻是否处于正常运行状态，同时需要根据各项数据的情况做好综合探究。

检查发电机出现制封闭母线接线箱是否有放电迹象，并通过可靠性分析与管控，充分了解异常问题，拆开发电机组线头与中心点，并测量发电机出口封闭母线位置，通过对发电机进行直流耐压试验可以了解故障产生的主要原因。

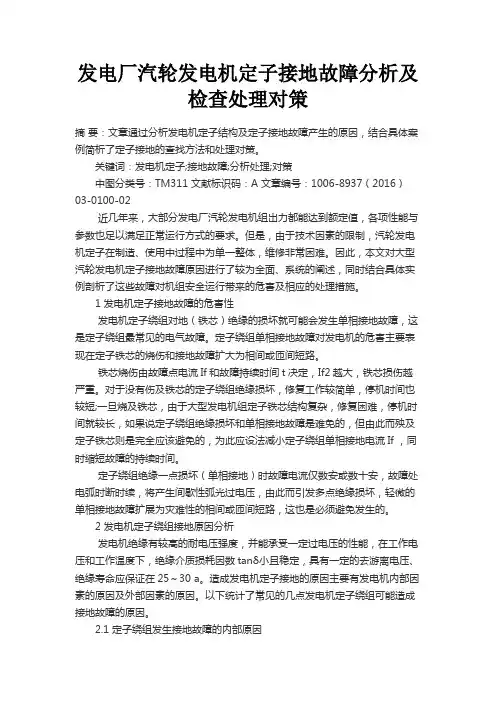

发电厂汽轮发电机定子接地故障分析及检查处理对策摘要：文章通过分析发电机定子结构及定子接地故障产生的原因，结合具体案例简析了定子接地的查找方法和处理对策。

关键词：发电机定子;接地故障;分析处理;对策中图分类号：TM311 文献标识码：A 文章编号：1006-8937（2016）03-0100-02近几年来，大部分发电厂汽轮发电机组出力都能达到额定值，各项性能与参数也足以满足正常运行方式的要求。

但是，由于技术因素的限制，汽轮发电机定子在制造、使用中过程中为单一整体，维修非常困难。

因此，本文对大型汽轮发电机定子接地故障原因进行了较为全面、系统的阐述，同时结合具体实例剖析了这些故障对机组安全运行带来的危害及相应的处理措施。

1 发电机定子接地故障的危害性发电机定子绕组对地（铁芯）绝缘的损坏就可能会发生单相接地故障，这是定子绕组最常见的电气故障。

定子绕组单相接地故障对发电机的危害主要表现在定子铁芯的烧伤和接地故障扩大为相间或匝间短路。

铁芯烧伤由故障点电流If和故障持续时间t决定，If2越大，铁芯损伤越严重。

对于没有伤及铁芯的定子绕组绝缘损坏，修复工作较简单，停机时间也较短;一旦烧及铁芯，由于大型发电机组定子铁芯结构复杂，修复困难，停机时间就较长，如果说定子绕组绝缘损坏和单相接地故障是难免的，但由此而殃及定子铁芯则是完全应该避免的，为此应设法减小定子绕组单相接地电流If ，同时缩短故障的持续时间。

定子绕组绝缘一点损坏（单相接地）时故障电流仅数安或数十安，故障处电弧时断时续，将产生间歇性弧光过电压，由此而引发多点绝缘损坏，轻微的单相接地故障扩展为灾难性的相间或匝间短路，这也是必须避免发生的。

2 发电机定子绕组接地原因分析发电机绝缘有较高的耐电压强度，并能承受一定过电压的性能，在工作电压和工作温度下，绝缘介质损耗因数tanδ小且稳定，具有一定的去游离电压、绝缘寿命应保证在25～30 a。

造成发电机定子接地的原因主要有发电机内部因素的原因及外部因素的原因。

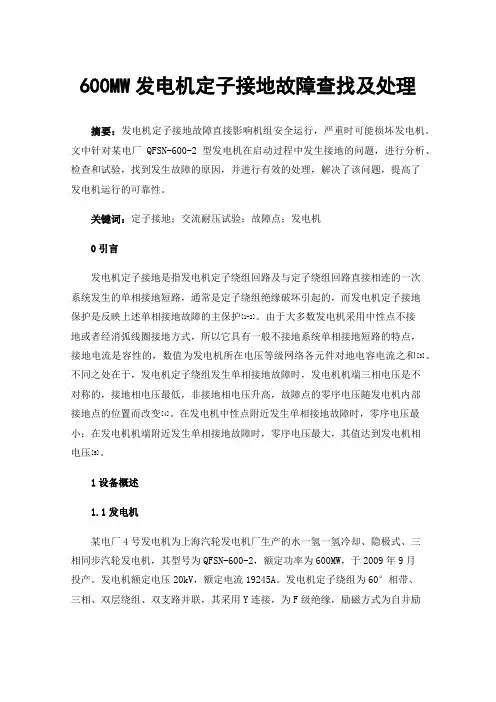

600MW发电机定子接地故障查找及处理摘要：发电机定子接地故障直接影响机组安全运行，严重时可能损坏发电机。

文中针对某电厂QFSN-600-2型发电机在启动过程中发生接地的问题，进行分析、检查和试验，找到发生故障的原因，并进行有效的处理，解决了该问题，提高了发电机运行的可靠性。

关键词：定子接地；交流耐压试验；故障点；发电机0引言发电机定子接地是指发电机定子绕组回路及与定子绕组回路直接相连的一次系统发生的单相接地短路，通常是定子绕组绝缘破坏引起的，而发电机定子接地保护是反映上述单相接地故障的主保护[1-2]。

由于大多数发电机采用中性点不接地或者经消弧线圈接地方式，所以它具有一般不接地系统单相接地短路的特点，接地电流是容性的，数值为发电机所在电压等级网络各元件对地电容电流之和[3]。

不同之处在于，发电机定子绕组发生单相接地故障时，发电机机端三相电压是不对称的，接地相电压最低，非接地相电压升高，故障点的零序电压随发电机内部接地点的位置而改变[4]。

在发电机中性点附近发生单相接地故障时，零序电压最小；在发电机机端附近发生单相接地故障时，零序电压最大，其值达到发电机相电压[5]。

1设备概述1.1发电机某电厂4号发电机为上海汽轮发电机厂生产的水一氢一氢冷却、隐极式、三相同步汽轮发电机，其型号为QFSN-600-2，额定功率为600MW，于2009年9月投产。

发电机额定电压20kV，额定电流19245A。

发电机定子绕组为60°相带、三相、双层绕组、双支路并联，其采用Y连接，为F级绝缘，励磁方式为自并励静止励磁。

发电机出线经分相封闭母线接于升压变压器低压侧，发电机出口不设断路器。

1.2定子接地保护(1）基波零序电压（3U0）式定子接地保护，保护范围为由机端至机内90％左右的定子绕组单相接地故障，可与三次谐波定子接地保护合用，组成发电机的100％定子接地保护。

保护接入3U0电压，取自发电机机端PT开口三角绕组两端。

发电厂汽轮发电机定子接地故障及检查处理措施研究摘要：汽轮发电机在正常运行中如果电压和温度都比较小，此时会具有较小的绝缘介质损耗因数并运行比较稳定，可以保证其绝缘寿命达到25~30a左右。

但是由于其内部和外部的原因会造成定子接地问题。

为此，就需要针对此类故障所造成的危害来分析故障原因并研究相应的故障排查和事故处理措施。

以供参考。

关键词：发电厂汽轮发电机；定子；接地故障；检查处理1引言在目前我国社会用电负荷在持续增长的同时也给发电企业带来较大的生产压力，不仅表现出发电厂规模的扩大，同时其发电机组的参数和容量也在持续增加。

但是在此种发展趋势下，也表现出汽轮发电机组的故障概率在增加的趋势，尤其是其中的定子接地故障，容易导致定子绕组端部出现故障而影响发电机组的正常运行。

为此就需要针对此类故障所造成的危害来分析故障原因并研究相应的故障排查和事故处理措施。

2汽轮发电机定子接地故障的危害性分析目前发电厂中的汽轮发电机定子的主要组成部分有定子机座、定子铁芯、定子绕组以及冷却器和出线盒等。

其中的定子机座承受着整个发电机的重量和巨大的力矩作用，而定子绕组则处于高压和高电流以及持续旋转的磁场作用中，容易在上述作用下而导致出现定子绕组的接地故障，这也是汽轮机组运行中比较常见的电气故障类型。

在汽轮发电机的定期绕组运行中出现铁芯绝缘损坏故障时会引发单相接地故障，而此故障则容易烧伤定子铁芯或扩大接地故障所造成的危害，进而出现上述故障。

对于其中的铁芯烧伤危害来说，如果故障点的电流比较大且流经时间比较长，容易对铁芯造成比较厉害的损伤问题。

而如果上述问题没有造成铁芯定子绕组的绝缘损坏，则可以在短时间内恢复。

但是如果造成了铁芯被烧伤的问题，这就会由于发电机组的定子铁芯结构较为复杂而增加维修难度，造成较长时间的停机现象。

为此就需要在此故障发生时做好对定子绕组单相接地电流的控制和减小，在降低此故障危害的同时也缩短故障造成的停机时间。

此外，如果出现定子绕组的绝缘损坏问题会出现比较大的故障电流现象，同时会表现出此位置出现断断续续的电弧现象，这也会造成间歇性弧光过电压问题，这就会损坏多点绝缘，因此就会造成单相接地故障的扩大，进而出现上述故障。

55MW 发电机定子接地故障诊断及处理发布时间：2023-03-07T08:40:29.565Z 来源：《当代电力文化》2022年20期作者：杨军[导读] 攀钢钒能源动力分公司余热余能发电机组，在运行过程中出现定子接地故障，杨军四川省攀枝花市攀钢钒能源动力分公司四川攀枝花 617000摘要：攀钢钒能源动力分公司余热余能发电机组，在运行过程中出现定子接地故障，经对发电机定子接地故障进行诊断分析，快速查找出原因并处理，为以后同类机组故障排查及处置积累了经验。

关键词：发电机单相接地绝缘诊断1．系统概述攀钢钒能源动力分公司4#发电机于 2006 年投产，型号 QF60-2，发电机额定功率 60MW，额定容量 70.588MV A，额定电压 10.5KV，额定功率因数 0.85，励磁方式为静止有刷励磁。

发电机与主变压器采用单元制机组接线方式，发电机发出的 10KV 电压经主变升至110KV 经热新线送至上级变电所，同时在发电机10KV 侧并有厂用变、励磁变、励磁 PT、机端 PT 等设备，系统主接线图见图 1。

2．发电机定子接地故障概述2015 年 6 月 13 日 18：41 分， 4#发电机后台突然显示发电机定子接地，且故障滤波启动，发变组保护屏内保护装置 DGT801C 装置上显示“定子接地”信号。

此时 4#发电机主要参数：有功功率 50.235MW，电压显示为： Uab 10.48KV Ua 0.80KV Ub 9.72KV Uc 10.02KV。

图 1 4#发电机主接线图3．发电机定子接地故障诊断3.1 停机前的故障排查从发电机保护装置及发电机各项参数可知，发电机已出现了定子接地故障，且为“死接地”。

我们按“减、查、切、停”四个步骤快速对接地进行排除。

3.1.1 减：立即通知汽机岗位减少发电机负荷，发电机负荷为 50.23MW 减至 10MW，避免发电机在故障排查过程中突然下网，在高负荷情况下扩大事故发生。

发电机定子绕组单相接地故障原因分析及处理发电机定子绕组单相接地故障是指发电机定子绕组中的其中一相出现了对地短路的故障。

这种故障往往会导致发电机产生过热、震动、噪音等问题，严重时还可能损坏发电机甚至引发火灾。

因此，及时发现和处理发电机定子绕组单相接地故障是非常重要的。

引起发电机定子绕组单相接地故障的原因很多，主要可以归纳为以下几点：1.绝缘老化：发电机绝缘材料长期工作在高温、高电压等恶劣环境下，容易发生老化和劣化，从而导致绝缘性能下降，增加了绕组对地短路的风险。

2.绝缘击穿:在运行过程中，由于过电压、过流或其他原因，绕组绝缘可能会发生击穿。

当击穿发生时，绝缘性能会急剧下降，导致绕组出现对地短路。

3.潮湿环境：对于一些工作环境潮湿的发电机来说，湿度会导致绕组的绝缘性能下降，以及绕组接地的可能性增加，从而引发对地短路故障。

处理发电机定子绕组单相接地故障的方法可以参考以下步骤：1.停机检修:一旦发现发电机存在单相接地故障，应立即停机，切断电源，确保安全。

2.检查绕组绝缘:初步检查发电机绕组绝缘，确定是否有明显的裂纹、击穿和老化等现象，如果有，需要更换绝缘材料。

3.检测绕组接地点:使用绝缘电阻测试仪等工具，检测出故障相的接地点，确定接地点后可以着手修复。

4.修复绕组:对于绕组出现的单相接地现象，可以采用以下方法进行修复：首先，清理接地点，确保无灰尘和杂质；接着，使用绝缘材料进行绝缘处理；最后，重新包扎绕组。

5.防止二次发生:在修复完毕之后，应对发电机的绝缘系统进行全面检查，确保没有其它潜在的问题存在，并根据情况增加绝缘层的厚度，提高绕组的绝缘性能。

总之，发电机定子绕组单相接地故障是一种常见的故障，但是只要我们能够及时发现并采取正确的处理方法，就能够有效避免故障扩大和带来的不利影响。

因此，对于发电机的定期检修和维护是非常重要的，只有保持设备的正常运行状态，才能够确保发电机的安全和稳定运行。

发电机定子绕组故障接地点的分析查找摘要：随着我国经济的快速的发展，电力行业也发展十分快速。

为查找发电机定子绕组故障接地点，先确定故障接地点性质、分析相关数据，后用直流压降法进行排查。

通过采用交流电压观察法、电容击穿观察法、碘钨灯观察法将其接地电阻由高阻接地降为低阻接地，最后用低压直流保持法查出发电机B相星尾端高压出线套管接地。

更换发电机高压出线套管后，发电机所有试验项目均符合相关规程要求。

关键词：发电机；定子绕组故障；接地点；交流电压观察法；电容击穿观察法；碘钨灯观察法1 概述T225-460型汽轮发电机由定子和端部结构件、转子、发电机励磁装置组成。

发电机定子绕组采用去离子水直接冷却，定子铁心和转子绕组采用氢冷却，发电机轴承的润滑由汽轮机轴承的润滑系统提供。

发电机参数见表1：发电机定子由机座、出线罩、氢气冷却器、定子铁心、定子绕组、定子引出线构成。

三相定子绕组的6个首尾端与6根相连接线相连，相连接线的另一端引至机座中靠近出线套管轴线的地方，用空心铜导体制作的过渡引线把相连线接到6根出线套管上，它与相连接线和出线套管的连接通过上连接法兰和下连接法兰来实现。

高压端子连接图如图1所示：2 试验过程2.1试验依据中国大唐集团公司企业标准《电力设备交接和预防性试验规程》（Q/CDT.107001-2005）。

2.2试验设备及接线定子绕组直流耐压试验和泄漏电流测量的试验设备为GXZ工频谐振装置，其中包括GXZ-150kVA/50kV型谐振变压器、ZGS交直流数字千伏表、TDGC-25kVA/0.22kV型电动调压器、GXZCT-500/0.4型控制台等设备，试验接线如图2所示：2.3注意事项按图2接好线，在合上电源前要检查试验接线是否正确可靠，试验前在设备周围设置围栏、挂警示牌，试验必须有2人以上。

电源连线的截面积满足试验容量要求，检查操作台各种表计是否损坏，各钮子开关、电源开关、控制台门的刀闸是否处在“关”状态。
