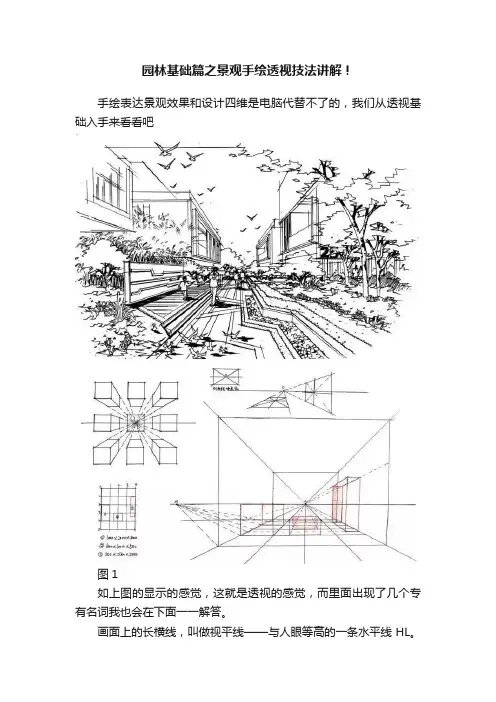

园林基础篇之景观手绘透视技法讲解！手绘表达景观效果和设计四维是电脑代替不了的，我们从透视基础入手来看看吧图1如上图的显示的感觉，这就是透视的感觉，而里面出现了几个专有名词我也会在下面一一解答。
画面上的长横线，叫做视平线——与人眼等高的一条水平线HL。
（HORIZOUTALLINE）而线上的线的聚合点O，叫灭点（消失点）——透视点的消失点。
旁边的点M，叫测点——用来测量成角物体透视深度的点。
标识为M。
（MEASURINGPOINT）这几个小知识点是非常重要的，也是我们在后面绘制效果图时用的最多的知识点。
讲完了透视的基础知识，我们来讲讲室内手绘中常用到的几个透视，分别是：一点透视，成成角透视（一点斜透视，两点透视）一点透视如图1显示的就是一点透视定义：当物体的一个主要面平行于画面，其余面垂直于画面，斜线消失在一个点上所形成的透视。
透视原理：近大远小、近实远虚、近高远低特点：应用最多，简单好用，画面语言庄严、稳重，能够表现主要里面的真是比例关系，适合表现大场面的纵深感。
缺点：画面语言容易呆板，容易形成对称构图，不够活泼。
注意点：一点透视的消失点在视平线上稍稍偏移画面的1/2至1/3为佳。
建议刚开始练习的时候可以随意确定视平线和消失点，来练习对一点透视的理解（如图2）要点：景观透视中和室内透视是有区别的，在室内透视中，只有视平线，但在景观透视中，除了视平线，还有一条地平线。
图2一点透视作画步骤：图3步骤一：确定视平线的高度及消失点的位置，一点透视中视平线建议选择在纸面的1/3处，老师用的是A3纸，大小420mm*297mm，也就是距离纸面下部11cm的位置，而消失点就定到视平线的中心处。
然后画出地平线，根据一点透视的原理，确认空间中的平面布局。
（如图3）图4步骤二：将景观空间内的框架、结构和构筑物的高低关系确认，同时将周围环境的关系比例大致勾勒出来，用以观察装个图纸的构图节奏关系（如图4）图5步骤三：将周围的植物配景加以完善，植物出来注意高低、前后的空间关系，将整个画面的结构、比例和透视交代清楚即可（如图5）图6步骤四：确认光源的方向，然后添加明确的关系，以刻画构筑物和植物的位置关系，根据空间的远近处理好虚实关系和细节的刻画，完善画面（如图6）两点透视定义：当物体只有垂直线平行于画面，水平线倾斜聚焦于两个消失点时形成的透视，成为成角透视。
园林透视图的绘制园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。
园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。
用钢笔画出的图、线条清晰，便于晒图、复印和保存。
钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。
园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。
学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。
下载 (62.74 KB)2007-12-25 15:00一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。
平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。
总平面图。
在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。
原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。
下载 (77.24 KB)2007-12-25 15:00树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。
园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。
绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。
落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。
修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。
下载 (34.42 KB)2007-12-25 15:00平面图上常用草地衬托树木，草坪用小圆点、线点来表示。
园林透视图园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。
园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。
用钢笔画出的图、线条清晰，便于晒图、复印和保存。
钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。
园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。
学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。
一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。
平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。
总平面图。
在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。
原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。
树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。
园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。
绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。
落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。
修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。
平面图上常用草地衬托树木，草坪用小圆点、线点来表示。
点草地时，凡草地边缘、建筑边缘处一般点得密些，然后逐渐越点越稀，如图11-5所示。
花卉种类很多，可自行创造一些花卉图案表示花卉。
