汽车空调系统设计

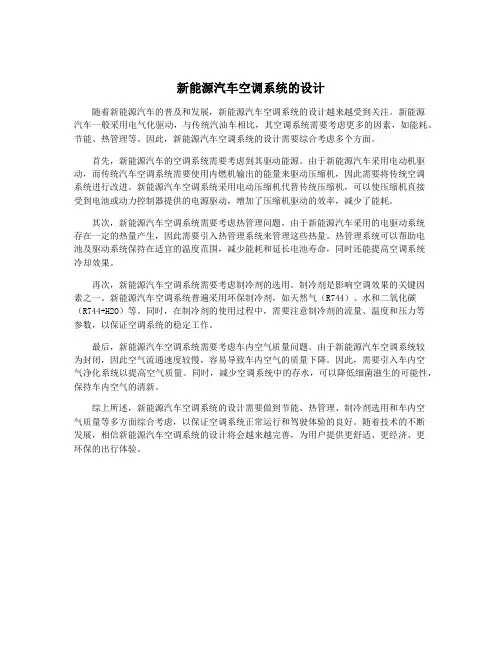

新能源汽车空调系统的设计随着新能源汽车的普及和发展，新能源汽车空调系统的设计越来越受到关注。

新能源汽车一般采用电气化驱动，与传统汽油车相比，其空调系统需要考虑更多的因素，如能耗、节能、热管理等。

因此，新能源汽车空调系统的设计需要综合考虑多个方面。

首先，新能源汽车的空调系统需要考虑到其驱动能源。

由于新能源汽车采用电动机驱动，而传统汽车空调系统需要使用内燃机输出的能量来驱动压缩机，因此需要将传统空调系统进行改进。

新能源汽车空调系统采用电动压缩机代替传统压缩机，可以使压缩机直接受到电池或动力控制器提供的电源驱动，增加了压缩机驱动的效率，减少了能耗。

其次，新能源汽车空调系统需要考虑热管理问题。

由于新能源汽车采用的电驱动系统存在一定的热量产生，因此需要引入热管理系统来管理这些热量。

热管理系统可以帮助电池及驱动系统保持在适宜的温度范围，减少能耗和延长电池寿命，同时还能提高空调系统冷却效果。

再次，新能源汽车空调系统需要考虑制冷剂的选用。

制冷剂是影响空调效果的关键因素之一。

新能源汽车空调系统普遍采用环保制冷剂，如天然气（R744）、水和二氧化碳（R744+H2O）等。

同时，在制冷剂的使用过程中，需要注意制冷剂的流量、温度和压力等参数，以保证空调系统的稳定工作。

最后，新能源汽车空调系统需要考虑车内空气质量问题。

由于新能源汽车空调系统较为封闭，因此空气流通速度较慢，容易导致车内空气的质量下降。

因此，需要引入车内空气净化系统以提高空气质量。

同时，减少空调系统中的存水，可以降低细菌滋生的可能性，保持车内空气的清新。

综上所述，新能源汽车空调系统的设计需要做到节能、热管理、制冷剂选用和车内空气质量等多方面综合考虑，以保证空调系统正常运行和驾驶体验的良好。

随着技术的不断发展，相信新能源汽车空调系统的设计将会越来越完善，为用户提供更舒适、更经济、更环保的出行体验。

汽车空调系统设计引言汽车空调系统是现代汽车中非常重要的一个功能模块，它能够为车内提供舒适的温度和空气质量。

在设计汽车空调系统时，需要考虑诸多因素，如车内空间、能源消耗效率、排放问题等。

本文将对汽车空调系统的设计进行详细介绍。

汽车空调系统的组成汽车空调系统由以下几个主要组成部分组成：1.压缩机：压缩机是空调系统的核心部分，负责将制冷剂进行压缩，提高制冷剂的温度和压力，以便进行冷却。

2.冷凝器：冷凝器用于将高温高压的制冷剂冷却，并将其转化为高压液体，在冷却过程中，通过散热使得制冷剂温度下降。

3.蒸发器：蒸发器用于将高压液体制冷剂转化为低温低压的蒸汽，并通过吸热使得车内温度下降。

4.膨胀阀：膨胀阀用于调节制冷剂的流量和压力，保证制冷系统的正常运行。

5.风扇：风扇用于将室内空气通过蒸发器和冷凝器进行循环，并加速制冷和加热效果。

6.控制系统：控制系统根据车内的实际温度和设置温度，对空调系统进行智能调控，以保持车内恒定的舒适温度。

汽车空调系统的工作原理汽车空调系统的工作原理基于制冷循环的原理，大致分为四个步骤：1.压缩过程：压缩机将低温低压的制冷剂吸入，压缩并提高其温度和压力。

2.冷凝过程：高温高压的制冷剂通过冷凝器进行冷却，通过散热使得制冷剂温度下降，并转化为高压液体。

3.膨胀过程：高压液体制冷剂通过膨胀阀进入蒸发器，膨胀过程导致制冷剂温度下降，并转化为低温低压的蒸汽。

4.蒸发过程：低温低压的蒸汽经过蒸发器吸热，从而引起车内温度下降，同时将室内热量带走。

通过以上四个步骤的循环，汽车空调系统能够实现车内的制冷效果。

汽车空调系统设计的注意事项在设计汽车空调系统时，需要考虑以下几个重要因素：1.能源效率：汽车空调系统消耗大量能源，因此需要设计出高效能源利用的系统，以减少车辆能耗和排放。

2.舒适性：汽车空调系统的设计应满足用户对舒适性的需求，包括温度调节范围广、快速制冷、低噪音等。

3.环保性：汽车空调系统的设计应考虑减少对环境的污染，采用环保的制冷剂和材料，并降低系统排放的二氧化碳含量。

汽车空调系统设计教程汽车空调系统设计是汽车工程中的重要内容，它负责为驾乘者创造一个舒适的内部环境。

在汽车设计过程中，空调系统的设计需要考虑到多个因素，如空调的制冷效果、空调的功耗以及空调系统的布置等。

本文将介绍汽车空调系统设计的基本原理和步骤。

首先，汽车空调系统的设计需要根据车辆的尺寸和载客量来决定冷却功率的大小。

冷却功率通常以英尺为单位表示。

在确定冷却功率后，需要选择适当的压缩机和冷凝器。

压缩机的选择要考虑到其制冷量和制冷剂适用性。

冷凝器的选择要考虑到其散热面积和通风效果。

其次，汽车空调系统的设计还需要考虑到制冷剂的选择。

制冷剂可以分为R12、R134a等多种类型。

不同的制冷剂有不同的特点和性能，因此在设计空调系统时需要选择适合的制冷剂。

此外，制冷剂的使用还需要满足环保要求，如低温下不产生毒性气体和不破坏臭氧层等。

在设计空调系统时，还需要考虑到节能和环保的因素。

这可以通过使用高效的压缩机、优化空调系统的布置以及选择节能的风扇等方式实现。

另外，还可以通过使用电动空调压缩机来减少对发动机功耗的影响，并提高系统的效率。

此外，汽车空调系统的设计还需要考虑到乘坐舒适性。

例如，在车内布置通风口时，应该考虑到不同座位的乘坐者能够感受到均匀的冷气流，并且避免直接吹向驾驶员或乘客的面部。

此外，还可以通过使用温度传感器和湿度传感器来自动控制空调系统，以提供更好的舒适性体验。

最后，汽车空调系统设计还需要考虑到维修和保养的因素。

例如，在设计冷凝器时，可以考虑到易于清洁的设计，以便日常维护。

此外，还可以在设计时考虑到易损件的更换方便性，以降低维修和保养的工作量。

综上所述，汽车空调系统设计需要考虑到冷却功率、制冷剂选择、节能环保、舒适性以及维修保养等多个因素。

只有在满足这些设计要求的前提下，才能为驾乘者提供一个舒适和安全的乘坐环境。

因此，在汽车设计过程中，空调系统的设计是至关重要的一环。

新能源汽车空调系统的设计随着环保意识的提高和对传统燃油汽车排放问题的关注，新能源汽车的市场需求逐渐增加。

新能源汽车空调系统的设计对于车辆的舒适性和能源消耗等方面都具有重要的影响。

本文将从空调系统的工作原理、结构设计、能源消耗和环保性能等方面，对新能源汽车空调系统进行探讨。

新能源汽车空调系统的工作原理主要基于热力学原理，通过制冷和加热的方式，控制车辆内部的温度、湿度和空气质量等参数，以达到驾乘人员舒适的效果。

一般而言，新能源汽车空调系统由压缩机、冷凝器、蒸发器、膨胀阀等主要组件组成。

压缩机负责将低温低压的制冷剂压缩至高温高压的状态；冷凝器则通过散热的方式将制冷剂中的热量传递给外界环境；蒸发器则通过水蒸发的方式吸收车辆内部的热量，并将制冷剂再次蒸发；膨胀阀则调节制冷剂的流速和压力，以保证系统的正常运行。

在新能源汽车空调系统的结构设计中，需要考虑到新能源汽车的特殊要求。

由于新能源汽车一般采用电力驱动，因此空调系统需要配备高效的电动压缩机，以提高整个系统的能效；还需要考虑热管理系统和能量回收装置，以最大程度地利用车辆运行过程中产生的废热。

还需要考虑到新能源汽车的重量和空间限制，因此需要尽量减小空调系统的体积和重量，以提高整车的续航里程和载重能力。

在新能源汽车空调系统的能源消耗方面，可以通过优化设计和智能化控制来降低能源的消耗。

可以通过改进空调系统的换热器和压缩机等关键组件的结构和材料，提高热交换效率和压缩机的效率；可以通过智能化控制算法，根据车内外温度、湿度和驾乘人员的需求，精确控制空调系统的工作状态，避免能源的过度消耗。

新能源汽车空调系统的环保性能也是必须考虑的重要因素。

一方面，空调系统应选择环保的制冷剂，如CO2、R1234yf等，以减少对大气的影响；空调系统的设计应注重减少噪音和振动，以提高车辆的舒适性和驾乘人员的生活质量。

还应考虑空调系统的可拆卸和可回收利用性，以减少废弃物的产生和能源的浪费。

新能源汽车空调系统的设计需要综合考虑热力学原理、结构设计、能源消耗和环保性能等多个方面的因素。

新能源汽车空调系统的设计随着环保意识的增强和对汽车污染的关注，新能源汽车的市场需求日益增长。

新能源汽车空调系统的设计是新能源汽车研发中的关键一环。

本文将介绍新能源汽车空调系统的设计背景、技术要求以及设计方案。

一、设计背景新能源汽车是以电能为动力的汽车，与传统燃油汽车相比，具有环保、高效、低能耗等优势。

由于电动汽车在行驶过程中无排放污染物，因此被视为解决交通领域污染问题的重要手段之一。

而空调系统作为汽车内部舒适性的重要组成部分，也需要满足环保、高效的要求，以适应新能源汽车市场的需求。

二、技术要求1. 空调系统电能消耗低：新能源汽车的电能是有限的，因此空调系统的电能消耗应尽量降低，以提高新能源汽车的续航里程。

2. 制冷效果好：空调系统应能在短时间内将车内温度降低到舒适的范围，以提高空调的使用体验。

3. 节能环保：空调系统在工作过程中应尽量减少对环境的影响，例如减少温室气体的排放。

4. 高效稳定：空调系统应具备稳定的性能和较高的制冷效率，以满足不同环境条件下的使用要求。

5. 智能化控制：空调系统应具备智能化的控制功能，能够实现自动调节、自动启停等功能，提高车辆驾驶的便捷性。

三、设计方案1. 采用节能制冷技术：可以选择采用变频压缩机、高效换热器等节能技术，减小空调系统的能耗。

2. 优化空调系统布局：通过合理布置风口和风道，使空调系统的制冷效果更均匀，提高通风效果。

3. 采用环保制冷剂：选择低温、低污染的制冷剂，减少温室气体的排放。

4. 设计智能化空调控制系统：通过传感器、控制器等智能化元件，实现空调系统的智能化控制，例如自动启停、温度调节等功能。

5. 优化空调系统散热结构：通过优化散热结构，提高空调系统的热排放效率，减少热量积聚。

四、总结新能源汽车空调系统的设计需要考虑到其与电能供应的关系、制冷效果、节能环保等方面的要求。

通过采用节能技术、优化布局、采用环保材料等手段，可以提高新能源汽车空调系统的性能和舒适度，满足市场需求。

汽车空调系统设计DFMEA案例分析DFMEA简介DFMEA（Design Failure Mode and Effects Analysis，设计失效模式与影响分析）是一种常用的质量管理工具，用于在产品设计阶段识别并解决潜在的失效模式及其影响。

本文将以汽车空调系统设计为案例，探讨如何应用DFMEA来提高汽车空调系统设计的安全性和可靠性。

一、设计失效模式与影响分析（DFMEA）DFMEA是一种以系统化和有序方式对产品设计进行评估和分析的方法。

它的主要目的是识别可能的失效模式、评估其严重程度以及制定相应的纠正和预防措施。

下面我们将根据DFMEA的步骤，对汽车空调系统进行案例分析。

1. 制定DFMEA团队与范围首先，确定参与DFMEA的团队成员，包括汽车空调系统设计的工程师、质量控制专家、测试工程师等。

明确DFMEA的范围和目标，以汽车空调系统各个子系统为分析对象。

2. 识别失效模式对汽车空调系统设计进行全面的分析，列举可能的失效模式。

比如，制冷剂泄漏、温度控制失效、空调系统过热等。

3. 确定失效模式的可能原因针对每个失效模式，分析其潜在的原因，如设计不当、材料选择不当、制造工艺缺陷等。

以制冷剂泄漏为例，可能的原因包括密封件老化、接口松动等。

4. 评估失效的严重程度对每个失效模式进行严重程度评估，考虑其对汽车空调系统性能、安全性和可靠性的影响。

以温度控制失效为例，可能导致车内温度无法调节，对车内乘客的舒适度产生较大影响。

5. 确定控制措施针对每个失效模式确定相应的预防和纠正措施，以减少失效概率和降低失效的严重程度。

比如，在设计阶段增加密封件的检测和更换计划，严格控制安装过程中的接口紧固力矩。

6. 跟踪执行和评估效果实施控制措施后，跟踪其执行情况，并对效果进行评估。

通过实际数据的反馈，不断优化和改善汽车空调系统的设计。

二、汽车空调系统DFMEA案例分析以下是针对汽车空调系统的DFMEA案例分析，以帮助读者更好地理解DFMEA方法的应用。

新能源汽车空调系统的设计随着环保意识的增强和对传统能源的持续减少，新能源汽车的需求日益增长。

而在新能源汽车中，空调系统是不可或缺的一部分，因为它能够提供舒适的驾乘环境，提高驾驶体验。

1. 系统效能：新能源汽车空调系统需要具备高效能的特点，以保证在电能供应有限的条件下能够提供稳定且有效的制冷或供暖效果。

采用高效能的压缩机和换热器可以大幅度提高系统的效能。

2. 能耗优化：新能源汽车空调系统需要设计成低能耗的形式，以减少对电池的负荷，延长车辆的续航里程。

采用智能控制系统可以根据需要自动调整制冷或供暖的功率和时间，以最大程度地降低能耗。

3. 温度控制：新能源汽车空调系统需要能够提供精确的温度控制，以满足不同人的需求。

采用温度传感器和自动调节阀等装置可以实现精确的温度控制。

4. 舒适性提升：新能源汽车空调系统需要考虑到驾乘人员的舒适感。

采用多区域控制系统可以根据每个区域的需求分别调整温度和风速，同时还可以考虑加入空气净化功能，提供更为舒适和健康的驾乘环境。

5. 产品可靠性：新能源汽车空调系统需要具备良好的产品可靠性，以保证系统的稳定运行和长寿命。

采用高品质的材料和组件、进行严格的质量控制和可靠性测试可以提高系统的可靠性。

6. 安全性：新能源汽车空调系统需要考虑到安全因素。

采用高温和低温保护装置可以保护系统不受极端温度的影响，防止可能出现的故障和事故。

7. 节能减排：新能源汽车空调系统需要具备节能减排的功能，以符合环保要求。

采用环保制冷剂和能量回收装置可以减少对环境的污染，降低温室气体排放。

新能源汽车空调系统的设计需要综合考虑系统效能、能耗优化、温度控制、舒适性提升、产品可靠性、安全性和节能减排等因素。

只有在这些方面得到充分满足的情况下，才能够设计出一款性能优异、高效能且环保的新能源汽车空调系统。

新能源汽车空调系统的设计随着新能源汽车的发展，新能源汽车空调系统的设计越来越受到关注。

新能源汽车受到能源及环保等多方面的限制，因此对于空调系统的要求也有所不同。

本文将探讨新能源汽车空调系统的设计。

1. 系统构成新能源汽车空调系统主要包括压缩机、冷凝器、蒸发器、控制器和电动压缩机控制器等几个部分。

其中，压缩机是空调系统中最关键的部分，它的效率和功率决定了整个系统的性能。

2. 系统工作原理空调系统分为制冷和制热两种模式。

制冷模式下，压缩机将低温低压的制冷剂吸入，压缩后将高温高压的制冷剂传送至冷凝器，制冷剂在冷凝器中放热并转化为高温高压气态制冷剂，然后通过蒸发器，将高温高压气态制冷剂放出的热量吸收并冷却空气，最后流回到压缩机中循环。

制热模式下，空气和制冷剂的流动方向相反，空气经过蒸发器被加热，再经过冷凝器排出热量，制热循环就完成了。

3. 系统设计首先是体积和重量。

由于新能源汽车的电池容量有限，空调系统的重量和体积越小越好，以减少能源的消耗。

其次是效率。

应该选择效率高、耗能低的压缩机，并设定适当的压力和温度，以提高系统的效率和性能。

第三是环保性。

新能源汽车空调系统应该尽可能减少对环境的污染，选择环保制冷剂，尽可能减少废气的排放。

第四是操控性。

使用智能控制系统，根据车内温度和湿度变化调整空调系统的工作状态，以保持车内舒适度和节能。

最后是可靠性。

空调系统作为整车的一个重要组成部分，必须具有高可靠性和耐久性，以确保整车能够长期正常运行。

总之，新能源汽车空调系统的设计需要综合考虑不同方面的要求，以达到高效、环保、舒适、便捷、可靠等多方面的目标。

在此基础上，引入新技术和新材料，以提高新能源汽车空调系统的效率和性能，为新能源汽车的发展贡献力量。

新能源汽车空调系统的设计随着人们对环保和节能的重视，新能源汽车的市场需求逐渐增加。

新能源汽车包括电动汽车、混合动力汽车等，这些汽车的空调系统设计需要考虑到能源利用效率、环保性能和用户舒适性。

本文将详细介绍新能源汽车空调系统的设计原则和关键技术。

一、设计原则1. 能源利用效率优先：新能源汽车的空调系统应当尽可能减少能源消耗，提高能源利用效率。

可以采用高效压缩机、电动式压缩机和热泵等技术，减少对汽车动力系统的负荷，提高整车能源利用率。

可以通过采用优化的制冷循环系统和节能控制策略，降低空调系统的能耗。

2. 环保性能要求高：空调系统的制冷剂应当选择环保型制冷剂，如R134a、R1234yf 等。

并且在设计过程中应当尽量减少制冷剂的泄漏，以减少对大气层的破坏。

应当设计有效的制冷剂回收系统，增强环保性能。

3. 用户舒适性不可忽视：空调系统的设计应当满足用户对舒适性的要求，包括快速制冷、温度稳定、噪音低和空气质量好等方面。

还应当考虑到新能源汽车的特点，如纯电动汽车可能会面临能源不足的情况，因此需要设计智能控制策略，平衡能源利用和舒适性。

2. 节能控制策略：通过智能控制算法和节能设备的引入，实现空调系统在满足舒适性要求的同时最大限度地减少能源消耗。

可以采用智能风门控制、集成式蓄冷器、变频驱动制冷压缩机等技术，优化空调系统的节能性能。

3. 制冷剂选择和管理：选择高效、环保的制冷剂，并设计有效的制冷剂回收和循环系统。

还需要考虑制冷剂在汽车整体运行过程中的管理，如制冷剂充注量的控制、制冷剂泄漏的检测和修补等，以减少对环境的负面影响。

4. 空调系统整车匹配：新能源汽车空调系统的设计需要与整车系统充分匹配，包括空调系统的安装位置、制冷量与车内空间匹配、电力系统和空调系统的协调等。

这需要整车设计、空调系统设计和动力系统设计的紧密协作，以实现整车系统的高效运行。

5. 电热辅助加热系统：考虑到新能源汽车在低温环境下的制热需求，应当设计电热辅助加热系统。
