纤维素的结晶结构

纳米纤维素结构
纳米纤维素是纤维素的纳米结构，是由纤维素分子组成的纳米晶体。

纤维素是一种天然聚合物，它是植物细胞壁的主要成分，也存在于一些藻类和真菌中。

纤维素是由葡萄糖分子通过β-1,4-糖苷键连接而成的线性多糖。

纳米纤维素的结构可以简单描述如下：
1. 分子结构：纳米纤维素由许多纤维素分子组成，每个纤维素分子是由许多葡萄糖分子连接而成。

葡萄糖分子之间通过β-1,4-糖苷键连接成线性链状结构。

2. 微观结构：纤维素分子可以自组装形成纤维状的纳米晶体。

这些纳米晶体具有纤维状的形态，通常呈现出直径约为数十纳米，长度可达数百纳米的纤维状结构。

3. 结晶结构：纳米纤维素的晶体结构是由多个纤维素分子通过氢键相互作用形成的。

这种结晶结构赋予纳米纤维素良好的力学性能和稳定性。

4. 纳米级细节：纳米纤维素的纤维形态使得其比表面积非常大，这意味着在相对较小的质量下，具有大量可用表面。

这些特性赋予纳米纤维素许多独特的特性和潜在应用。

纳米纤维素由于其独特的结构和性质，在生物医学、纳米技术、材料科学等领域有着广泛的应用。

它可以用于制备纳米纤维素膜、纳米纤维素凝胶、纳米纤维素纤维等材料，用于药物传递、组织工程、纳米复合材料等应用。

纤维素的结构引言纤维素（cellulose）是一种天然聚合物，它是植物细胞壁的主要成分，也是地球上最常见的有机化合物之一。

纤维素的结构不仅具有重要的生物学功能，而且在工业上有着广泛的应用价值。

本文将深入探讨纤维素的结构特点，包括化学组成、分子结构、晶体结构等方面的内容。

化学组成纤维素的化学式为（C6H10O5）n，其中n代表纤维素分子中重复单元的数量，可以是很大的一个数。

纤维素由葡萄糖分子通过β-1,4-糖苷键连接而成，因此纤维素可以看作是由许多葡萄糖分子组成的长链聚合物。

分子结构纤维素分子的结构比较复杂，由于葡萄糖分子通过β-1,4-糖苷键连接，使得纤维素分子呈现出直链的结构。

纤维素分子中的葡萄糖单元可以同时在链的不同位置上水解，因此纤维素分子具有较高的反应性。

纤维素分子的分子量较大，通常在几万到几十万之间。

纤维素的分子量与纤维素的来源有关，不同的植物纤维素具有不同的分子量分布。

晶体结构纤维素的晶体结构是纤维素研究的重要内容之一。

纤维素在自然界中以纤维素微纤维的形式存在，这些微纤维进一步结合形成纤维素纤锥，最终形成纤维素晶体。

纤维素晶体的晶格结构较为复杂，包含有多种晶体面。

其中最具有代表性的是纤维素I和纤维素II晶体。

纤维素I晶体是最常见的纤维素晶体形态，其晶体结构由两层纤维素链平行排列而成。

纤维素II晶体是较不常见的一种形态，其晶体结构由三层纤维素链交叉排列而成。

纤维素晶体具有很高的结晶度和强度，这使得纤维素在工业上具有广泛的应用。

纤维素的晶体结构还影响了纤维素的物理化学性质，如吸水性、热稳定性等。

分子间作用力纤维素分子之间通过多种分子间作用力相互吸引和排斥。

这些分子间作用力包括静电相互作用、范德华力、氢键等。

静电相互作用是纤维素分子间作用力的一种主要形式，纤维素分子中含有大量的羟基，这些羟基带有部分电荷，从而形成静电相互作用。

范德华力是一种瞬时极化引起的作用力，也是纤维素分子间相互吸引的重要力量。

纤维素的结构引言纤维素是地球上存在的最丰富的可再生有机资源, 在高等植物、细菌、动物、海藻等生物中广泛存在, 每年总量有几百亿吨, 具有巨大的经济开发价值[1]。

五十年代至六十年代，由于合成高分子材料的兴起，纤维素资源的开发研究受到极大的影响。

七十年代初期，由于国际上出现了石油危机，这种曾被忽视的可更新资源又再次被重视起来.能否利用这些丰富的可再生资源是解决未来能源问题的关键因素。

因此，世界各国都很重视纤维素的研究与开发[2]。

纤维素结构是纤维素性能研究及应用的基础，本文就纤维素的化学剂物理结构进行了概述。

1纤维素的化学结构纤维素的元素组成为：C=44.44%，H=6.17%,O=49.39%, 其化学实验式(C 6H 10O 5)n （n 为聚合度，一般高等植物纤维素的聚合度为7000—150000）[3]纤维素大分子的基环是脱水葡萄糖，其分子式为(C 6H 10O 5)。

纤维素的化学结构是由D-吡喃葡萄糖环彼此以β- 1, 4-糖苷键以C1椅式构象联结而成的线形高分子化合物[4]，其结构表达式如图1所示。

非还原端 纤维二糖 还原端图1 纤维素链结构除两端的葡萄糖基外，每个葡萄糖基上都有三个游离羟基，分别位于C 2、C 3和C 6位上，所以纤维素的分子可以表示为[[C 6H 7O 2(OH)3]n,其中C 2和C 3位上为仲醇羟基，C 6位上为伯醇羟基，他们的反应能力不同，对纤维素的性质具有重要影响，如纤维素的酯化、醚化、氧化和接枝共聚，以及纤维素之间的分子间氢键作用，纤维素的溶胀与水解都与纤维素的羟基有关。

纤维素大分子两端的葡萄糖末端基，其结构和性质不同，一端的葡萄糖末端基在C4上存在一个苷羟基，此羟基的氢原子易转移，与基环上的氧原子结合，使氧环结构转变为开链式结构，在C1处形成醛基，具有潜在还原性，固有隐形醛基之称。

左端的葡萄糖末端为非还原性的，由于纤维素的每一个分子链一端是还原性，另一端是非还原性，所以纤维素分子具有极性和方向性。

湿热-压缩处理木材的纤维素晶体结构变化尹江苹;郭娟;赵广杰;殷亚方【摘要】分别采用不同径向压缩率(25％和50％)并结合不同蒸汽处理温度(140、160 ℃和180℃)对人工林杉木(Cunninghamia lanceolata)进行湿热-压缩处理,然后利用X-射线衍射法(XRD)研究了湿热-压缩处理对木材纤维素微纤丝角、结晶度及微晶宽的影响规律.结果表明:湿热-压缩处理木材纤维素微纤丝角无明显变化,结晶度和微晶宽均增大.结晶度增幅介于28％～38％,不同压缩率和蒸汽处理温度对纤维素结晶度影响无显著差异.随着蒸汽处理温度的增加,微晶宽逐渐增大,在180℃蒸汽处理条件下达到最大值.%Compression combined with steam treatment to Chinese fir (Cunninghamia lanceolata) was carried out with different radial compression (compression ratio of 25％ and 50％) in combination with different steam treatment temperatures (140,160 ℃ and 180 ℃).The variation of cellulose microfibril angle,crystallinity and crystallite width were characterized by X-ray diffraction(XRD).The results indicated that cellulose microfibril angle had no significant changes,however crystallinity and crystallite width were increased after CS-treatment.About 28％～38％increase of crystallinity was observed.Different compression ratios and steam treatment temperatures did not affect cellulose crystallinity significantly.With the increase of compression ratios,crystallite thickness increased gradually,the maximum value could be obtained when at 180 ℃.【期刊名称】《林产工业》【年(卷),期】2017(044)007【总页数】5页(P10-14)【关键词】杉木;湿热-压缩处理;纤维素;晶体结构【作者】尹江苹;郭娟;赵广杰;殷亚方【作者单位】中国林业科学研究院木材工业研究所;;;中国林业科学研究院木材工业研究所【正文语种】中文【中图分类】S781.7由于天然林资源的短缺及人类保护意识的增强，人工林木材资源将逐步成为木材资源战略储备中的重要组成。

互穿聚合物网络(IPN）天然纤维素包括细菌纤维素、海藻和高等植物(如棉花、苎麻、木材等)均属于纤维素I型。

纤维素I分子链在晶胞内是平行堆砌的，纤维素II是纤维素I经由溶液中再生(regeneration)或经丝光处理(mercerization)得到的结晶变体，是工业上使用最多的纤维素形式。

纤维素II 与纤维素I有很大的不同，它是由两条分子链组成的单斜晶胞，属于反平行链的堆砌。

纤维素是一种β-(1-4)-D-糖苷键连接的线型高聚物，由X 射线衍射发现存在四种结晶形态，即纤维素Ⅰ、Ⅱ、Ⅲ和Ⅳ，不同晶型纤维素的C1，C4 和C6 的化学位移具有明显的差别，这种差别可能是因为不同晶型纤维素的链构象转变或晶体堆砌对吡喃葡萄糖单元C4 和C6 的影响差异造成的.基于在非晶区的链段运动显示窄谱线，而晶区的刚性链以及分布在非晶区的刚性链产生宽谱线，因此可以利用宽、窄谱线的峰面积（S b 和S n）求取结晶度χ c纤维素I和纤维素II在C6上的差别就是因为吡喃葡萄糖单元C6位羟基的构象不同，纤维素I为t - g构象，纤维素II和无定型纤维素则为g - t构象。

天然纤维素I也存在两种不同的晶体结构，即纤维素Iα和Iβ。

13C NMR谱指出它们之间最大的差别在C1的化学位移上，I α为单峰，Iβ为双峰。

高分子链构象参数：无扰尺寸(A)：A 值愈小，高分子链愈柔顺。

A 值只取决于高分子的近程结构，与高聚物的分子量无关。

空间位阻参数(σ)：空间位阻参数是指由于高分子链的内旋转受阻而导致分子尺寸增大程度的量度，其值愈小，高分子链愈柔顺Flory 极限特征比(C∞)：Flory 极限特征比是指高分子链由于键角限制和空间位阻造成分子链伸展的程度，。

一般来说，C ∞愈小，链愈柔顺。

合成的柔顺性高聚物的C值在5~7 范围内，而天然高分子多数高于此范围。

持续长度(q)：持续长度q 广义为高分子链在第一个键方向上的投影，它表征分子链的支撑能力。

一.结构纤维素是一种重要的多糖，它是植物细胞支撑物质的材料,是自然界最非丰富的生物质资源。

在我们的提取对象－农作物秸秆中的含量达到450－460g/kg。

纤维素的结构确定为β—D-葡萄糖单元经β－（1→4)苷键连接而成的直链多聚体,其结构中没有分支。

纤维素的化学式：C6H10O5化学结构的实验分子式为（C6H10O5）n早在20世纪20年代,就证明了纤维素由纯的脱水D-葡萄糖的重复单元所组成，也已证明重复单元是纤维二糖。

纤维素中碳、氢、氧三种元素的比例是:碳含量为44。

44％，氢含量为6.17%，氧含量为49.39%。

一般认为纤维素分子约由8000～12000个左右的葡萄糖残基所构成.O OOOOOOOO1→4）苷键β-D-葡萄糖纤维素分子的部分结构（碳上所连羟基和氢省略）二．天然纤维素的原料的特征做为陆生植物的骨架材料，亿万年的长期历史进化使植物纤维具有非常强的自我保护功能。

其三类主要成分－纤维素、半纤维素和木质素本身均为具有复杂空间结构的高分子化合物，它们相互结合形成复杂的超分子化合物,并进一步形成各种各样的植物细胞壁结构。

纤维素分子规则排列、聚集成束，由此决定了细胞壁的构架，在纤丝构架之间充满了半纤维素和木质素。

天然纤维素被有效利用的最大障碍是它被难以降解的木质素所包被。

纤维素和半纤维素或木质素分子之间的结合主要依赖于氢键,半纤维素和木质素之间除了氢键外还存在着化学健的结合,致使半纤维素和木质素之间的化学健结合主要在半纤维素分子支链上的半乳糖基和阿拉伯糖基与木质素之间。

表:植物细胞壁中纤维素、半纤维素、和木质素的结构和化学组成项目纤维素木质素半纤维素结构单元吡喃型D－葡萄糖基G、S、H D-木糖、苷露糖、L-阿拉伯糖、半乳糖、葡萄糖醛酸结构单元间连接键β—1，4—糖苷键多种醚键和C—C键,主要是β-O-4型醚键主链大多为β-1，4-糖苷键、支链为β-1，2-糖苷键、β-1,3—糖苷键、β-1,6-糖苷键聚合度几百到几万4000 200以下聚合物β—1，4-葡聚糖G木质素、GS木质素、GSH木质素木聚糖类、半乳糖葡萄糖苷露聚糖、葡萄糖甘露聚糖结构由结晶区和无定型区两相组成立体线性分子α不定型的、非均一的、非线性的三维立体聚合物有少量结晶区的空间结构不均一的分子，大多为无定型三类成分之间的连接氢键与半纤维素之间有化学健作用与木质素之间有化学健作用天然纤维素原料除上述三大类组分外，尚含有少量的果胶、含氮化合物和无机物成分。

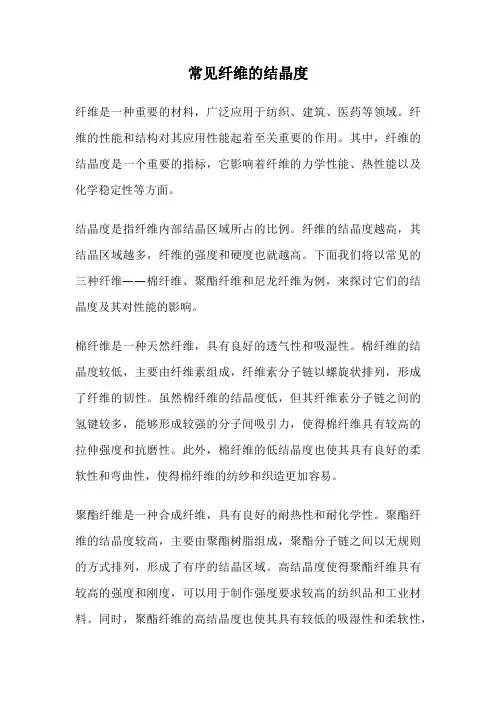

常见纤维的结晶度纤维是一种重要的材料，广泛应用于纺织、建筑、医药等领域。

纤维的性能和结构对其应用性能起着至关重要的作用。

其中，纤维的结晶度是一个重要的指标，它影响着纤维的力学性能、热性能以及化学稳定性等方面。

结晶度是指纤维内部结晶区域所占的比例。

纤维的结晶度越高，其结晶区域越多，纤维的强度和硬度也就越高。

下面我们将以常见的三种纤维——棉纤维、聚酯纤维和尼龙纤维为例，来探讨它们的结晶度及其对性能的影响。

棉纤维是一种天然纤维，具有良好的透气性和吸湿性。

棉纤维的结晶度较低，主要由纤维素组成，纤维素分子链以螺旋状排列，形成了纤维的韧性。

虽然棉纤维的结晶度低，但其纤维素分子链之间的氢键较多，能够形成较强的分子间吸引力，使得棉纤维具有较高的拉伸强度和抗磨性。

此外，棉纤维的低结晶度也使其具有良好的柔软性和弯曲性，使得棉纤维的纺纱和织造更加容易。

聚酯纤维是一种合成纤维，具有良好的耐热性和耐化学性。

聚酯纤维的结晶度较高，主要由聚酯树脂组成，聚酯分子链之间以无规则的方式排列，形成了有序的结晶区域。

高结晶度使得聚酯纤维具有较高的强度和刚度，可以用于制作强度要求较高的纺织品和工业材料。

同时，聚酯纤维的高结晶度也使其具有较低的吸湿性和柔软性，不易吸湿和变形，适合制作户外用品和耐磨材料。

尼龙纤维是一种合成纤维，具有优异的强度和耐磨性。

尼龙纤维的结晶度较高，主要由尼龙树脂组成，尼龙分子链具有较高的有序性，形成了大量的结晶区域。

高结晶度使得尼龙纤维具有较高的强度和硬度，可以用于制作高强度的纺织品和工程材料。

同时，尼龙纤维的高结晶度也使其具有较低的柔软性和吸湿性，不易变形和吸湿，适合制作钓鱼线、绳索等需要高强度和耐久性的产品。

纤维的结晶度对其性能具有重要影响。

棉纤维的低结晶度使其具有良好的柔软性和吸湿性，适合制作舒适的纺织品；聚酯纤维的高结晶度使其具有较高的强度和耐热性，适合制作工业材料；尼龙纤维的高结晶度使其具有优异的强度和耐磨性，适合制作高强度的产品。

第二章名词解释1.结晶度：聚合物中结晶相在全部高聚物物料所占的百分比(重量比或体积比) 。

对于纤维素物料来讲，就是指纤维素构成的结晶区所占纤维素整体的百分数，它反映了纤维素聚集时形成结晶的程度。

2.纤维素的可及度：反应试剂到达纤维素羟基的难易程度。

3.纤维素的反应性：纤维素大分子葡萄糖基环上伯、仲羟基的反应能力。

4.取代度：纤维素分子链上平均每个失水葡萄糖单元上被反应试剂取代的羟基数目。

由于纤维素分子链中每个失水葡萄糖单元上有3个羟基，取代度最大值为3同质多晶体：对某些晶体来讲，它们具有相同的化学结构，但单元晶胞不同，称之同质多晶体，例如五种结晶变体。

简答题1.为什么纤维素大分子易于形成结晶性结构？重复单元简单、均一；分子表面平整，易于长向伸展；结构单元具有反应性强的侧基，有利于形成分子内和分子间氢键2.五种纤维素如何得到？纤维素Ⅰ，天然存在的纤维素，如细菌纤维素、海藻和高等植物细胞壁中的纤维素；纤维素Ⅱ，纤维素Ⅰ经由溶液中再生或丝光化过程得到的晶体变体，不可逆的过程纤维素Ⅲ，纤维素Ⅰ或Ⅱ用液氨或胺（甲胺、乙胺、乙二胺）处理，再将其蒸发掉而得到的变体；可逆纤维素Ⅳ，纤维素ⅠⅡⅢ经由不同方法制得纤维素Ⅹ，由纤维素Ⅰ或Ⅱ在38.0%~40.3%浓盐酸中20℃处理2~4.5小时，用水将其再生得到。

3.纤维素II 的结晶结构及其特点？反向平行链，中心链上的向下的分子链中的-CH2O具有tg构象，四个角链的向上分子链中的-CH2OH具有gt构象，存在分子内和分子间氢键，堆砌较稳定，热力学上比纤维素Ⅰ稳定。

4.氢键的形成条件必须要有H，还要有电负性很强的原子，且有孤对电子，H原子和电负性很强的原子之间的距离在到一定程度才能形成氢键0.28-0.3nm，氢键具有方向性和饱和性5.结晶区氢键和无定形区氢键的区别结晶区：所有羟基均形成氢键，因此结晶区分子间的结合力强，即氢键结合力强，水分子不易进入，形成永久结合点。
