船用柴油机排气消声器声学性能预测的边界元法及实验研究的开题报告一、研究背景及意义船用柴油机是船舶动力系统的关键组成部分之一，其运行时会产生噪声污染，对船舶员工和周边环境都有一定的危害。
因此，对船用柴油机的噪声控制是必要的。
而柴油机的排气消声器是降低噪声的一种常见方法，其声学性能直接影响消声效果。
目前，船用柴油机排气消声器声学性能的研究大多采用实验手段，这种方法成本高、周期长，且无法进行全面的声学参数分析，因此亟需开展相关的理论研究。
边界元法是一种应用普适性广的求解声学问题的方法，其能够准确有效地计算消声器的声学性能。
因此，本研究拟采用边界元法对船用柴油机排气消声器的声学性能进行预测，并结合实验对预测结果进行验证，为设计船用柴油机排气消声器提供理论基础。
二、研究内容及方法本研究将从以下几个方面展开：1. 船用柴油机排气消声器的声学特性研究：包括消声器的声学参数、消声器内部的流场分布以及噪声源的分析等。
2. 边界元法在船用柴油机排气消声器声学性能预测中的应用：采用PML（完美匹配层）边界处理方法，建立船用柴油机排气消声器的边界元模型，对其声学特性进行模拟计算，并得出预测结果。
3. 船用柴油机排气消声器实验研究：通过在实验室内建立模拟的工况和环境，对船用柴油机排气消声器进行实验，获取其声学特性数据，并与模拟结果进行对比分析，验证边界元法的准确性。
4. 基于声学优化的消声器设计：结合预测结果和实验验证，针对消声器中存在的问题，对其结构进行优化设计，提高消声效果。
三、预期成果本研究预计可以得到以下成果：1. 船用柴油机排气消声器声学参数的分析，为后续研究提供基础。
2. 基于边界元法的船用柴油机排气消声器声学性能预测模型，提高研究效率与计算准确性。
3. 船用柴油机排气消声器实验仪器的搭建和实验测试数据。
4. 为船用柴油机排气消声器的设计提供有用的理论指导，提高其噪声控制能力。
四、研究难点1. 消声器内部复杂的流场分布和声场分布无法直接解析，需要采用计算流体动力学和边界元法等方法进行分析和计算。
0引言声学和流体动力学是研究汽车排气消声器性能的最主要的两门学科。
研究人员运用多种运算方式和模拟仿真软件进行消声器的性能测试，对其设计提供了极大的方便。
汽车排气消声器的组成是消声单元。
其基本的消声单元分为扩张式、共振式和阻性消声器等。
汽车排气消声器的开发设计就是基于对消声单元的研究和探索，运用科学的数值分析法研究消声单元在外界条件及不同参数结构影响下的噪声和气流波动是对汽车排气消声器性能研究的基础。
本文研究将在国家规定的行业标准下进行，利用专业的排气消声器测试平台对不同的消声器进行性能的测试，分析出对汽车排气消声器性能设计有重大参考意义的噪声频谱特性。
最后，运用汽车消声器的正向设计思路，以降低噪声的基本性能为主合理的选择消声单元，通过计算和结构构成的实验去验证和检测汽车消声器的设计。
1汽车排气噪声产生原理和消声器的机理研究发动机排气噪声的产生是由于发动机气缸内部高温废气的压力急剧变化，气压波巨大，从而导致排出过程中产生噪声，其噪声根据不同振幅、频率以及产生的结构位置不同分为：基频排气噪声、亥姆霍兹共振噪声、废气喷注噪声、排气道内壁面的紊流噪声、冲击噪声等多种噪声形式，其中基频排气噪声是最主要的噪声形式。
在汽车排气消声器上，为了应对不同噪声形式，从根本上降低噪声，消声器从消声原理上分为有源消声器和无源消声器两大类，由于有源消声器在排气系统的实际应用上比较繁琐，一般多采用无源消声器。
1.1汽车排气噪声产生原理汽车发动机的排气口在打开的瞬间，高速高温的废气从气缸中喷出，从而产生具有低频性、周期性的噪声。
这种噪声称为基频排气噪声，是发动机最主要的噪声源，它的噪声频率和排气次数相同。
其基频和谐波的运算公式为：fk=knz60τ式中，k表示谐波的次数；n表示发动机转速，单位为r/min；z为发动机气缸的数量；τ表示冲程系数，其中二冲程的τ值为1，四冲程的τ值为2。
1.2汽车排气消声器的机理研究汽车消声器是安装在汽车空气动力设备上的气流通道上降低噪声的设备。
科学与财富前言：现代社会发展中，汽车排气噪声成为影响人们正常生活的不良因素之一，究其根本，主要是受到汽车排气消声系统的影响，消声器作为汽车不可缺少的一部分，其性能好坏直接决定其噪声高低。
因此，加强对汽车排气消声器性能及声学特性的研究具有重要意义。
一、排气消声器性能评价方法消声器作为一种能够有效阻挡声音传播，且能够确保气流顺利排出的设备，是汽车不可缺少的一部分。
目前，汽车排气消声器主要包括三个类型：阻性、抗性及排空三种消声器，其中抗性消声器应用范围比较广，本文主要结合抗性消声器进行性能预测。
针对消声器性能评价指标主要包括消声、空气动力及机械性能评价。
传统排气消声器性能评价方法主要采取传递矩阵法，并将其作为基础，构建插入损失及压力损失模型，为排气消声器性能评价奠定坚实的基础，通过消声器性能测试，了解和掌握其消声实际情况，能够更好地指导设计人员进行优化设计[1]。
二、排气消声器性能评价模型构建由于传递矩阵法需要大量试验研究给予支持，缺少优化设计，在设计方面存在一定局限性，使得体积偏大，不仅严重浪费物力、人力，而且在很大程度延长了开发周期，且设计效果不尽人意。
基于此，本文主要结合VB 和MATLAB进行软件评价模型设计，并从两个方面入手：（一）插入损失方面针对消声器插入损失计算，要将各个消声元件传递矩阵及总矩阵结合到一起，且为了方便调试程序等工作，将插入损失计算涉及的数据信息，存放至数据库当中。
由此可见，插入计算子模块主要包括总传递矩阵子模块及计算消声器插入子模块两部分。
在具体性能评价过程中，针对特定的频带中心频率，计算各个元件元件传递矩阵流程为选择声学元件类型———选择对应数据库———计算传递矩阵三个环节。
通过这三个环节，能够有效节省人力、物力，以最少投入，最快得出相应结果，进而实现插入损失试验目标。
（二）压力损失方面一般情况下，压力损失主要包括气流与管壁之间的摩擦、消声系统结构发生变化两方面，针对排气消声系统压力损失计算，主要按照以下流程图，如图1。

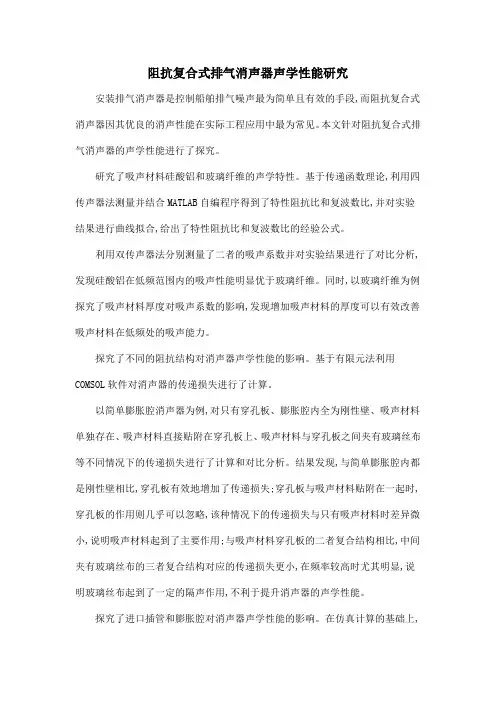

阻抗复合式排气消声器声学性能研究安装排气消声器是控制船舶排气噪声最为简单且有效的手段,而阻抗复合式消声器因其优良的消声性能在实际工程应用中最为常见。
本文针对阻抗复合式排气消声器的声学性能进行了探究。
研究了吸声材料硅酸铝和玻璃纤维的声学特性。
基于传递函数理论,利用四传声器法测量并结合MATLAB自编程序得到了特性阻抗比和复波数比,并对实验结果进行曲线拟合,给出了特性阻抗比和复波数比的经验公式。
利用双传声器法分别测量了二者的吸声系数并对实验结果进行了对比分析,发现硅酸铝在低频范围内的吸声性能明显优于玻璃纤维。
同时,以玻璃纤维为例探究了吸声材料厚度对吸声系数的影响,发现增加吸声材料的厚度可以有效改善吸声材料在低频处的吸声能力。
探究了不同的阻抗结构对消声器声学性能的影响。
基于有限元法利用COMSOL软件对消声器的传递损失进行了计算。
以简单膨胀腔消声器为例,对只有穿孔板、膨胀腔内全为刚性壁、吸声材料单独存在、吸声材料直接贴附在穿孔板上、吸声材料与穿孔板之间夹有玻璃丝布等不同情况下的传递损失进行了计算和对比分析。
结果发现,与简单膨胀腔内都是刚性壁相比,穿孔板有效地增加了传递损失;穿孔板与吸声材料贴附在一起时,穿孔板的作用则几乎可以忽略,该种情况下的传递损失与只有吸声材料时差异微小,说明吸声材料起到了主要作用;与吸声材料穿孔板的二者复合结构相比,中间夹有玻璃丝布的三者复合结构对应的传递损失更小,在频率较高时尤其明显,说明玻璃丝布起到了一定的隔声作用,不利于提升消声器的声学性能。
探究了进口插管和膨胀腔对消声器声学性能的影响。
在仿真计算的基础上,利用两负载法实际测量了相应的消声器试验件的传递损失。
发现膨胀腔长度不变时,增加进口插管长度可使传递损失曲线向低频方向移动,进口插管长度增加有利于控制低频噪声;插管长度不变时,改变膨胀腔的长度,传递损失曲线则几乎没有变化;说明调节进口插管的长度对于控制低频噪声更有效。
汽车排气消声器性能分析及改进汽车排气消声器是车辆部件中的重要一环，其主要职责是通过减少排气管中的噪声来降低车辆的总噪声水平。
然而，由于内燃机的工作原理，排气噪声是不可避免的，因此消声器的设计和性能显得尤为重要，它的质量可以大大影响整个车辆的噪声水平和驾驶员舒适度。
本文将从理论分析和改进角度探讨汽车排气消声器的性能。
一、消声器工作原理汽车排气消声器的主要工作原理是利用反射、吸声和消能等方法降低排气管中的噪声。
消声器中设有气室，气室内部有诸如屏障板、孔隙管等噪声吸收材料。
当排气气流通过消声器时，由于气室内的屏障板和孔隙管等声音吸收材料的存在，气流因此得到噪声的减弱。
由于屏障板、孔隙管等材料在垂直于它们表面的方向上有一定的声障作用，从而反射和混响噪声波，使其形成相消干涉，进而消声。
二、消声器的设计参数汽车排气消声器的设计需要考虑如下参数：气室长度、气室截面积、尾管直径、屏障板厚度、屏障板孔径和孔隙管密度等。
这些参数的取值将决定消声器的性能和噪声减弱效果。
如何设计这些参数以获得最优的消音效果是消声器研究的一个重要问题。
三、消声器的性能分析消声器性能可以通过模拟和实验等方法进行分析和评估。
模拟方法主要依靠计算机模拟软件，如ANSYS、b等。
模拟方法可以模拟气体流动和声波传播等物理现象，以获得消声器的声学特性。
实验方法主要采用声学试验仪器和工具，如声谱仪、信号发生器等。
实验方法可以直接测量噪声水平和消声器的消音效果。
四、消声器的改进为了获得更好的消音效果，消声器可以从以下几个方面进行改进。
1. 减少气室缩径设计：单一气室缩径方式的消声器传声系统具有较好的消音效果。
通过对管道进行缩径、扩管等设计，可以使排气通过局部压缩而达到消声的效果。
2. 采用阻性材料吸声：阻性材料吸声机理是靠材料的阻度和摩擦力将声能转化成热能而达到消声的效果。
喇叭形状的波纹管是一种有效的阻性材料吸声结构。
3. 采用共振器结构：共振器吸声机理主要是利用共振器在特定频率上共振的材料，将通过它的声波大量吸收。
汽车排气消声器性能分析及改进汽车排气消声器是一种常见的汽车零部件，它的作用是降低汽车排放时产生的噪音和振动，保障驾乘人员的安全和舒适。
汽车排气消声器的性能包括其消声效果、流阻和气动噪声等，其中消声效果是最为重要的性能指标之一。
本文将从汽车排气消声器的工作原理入手，分析其性能问题，并提出改进方案。
一、汽车排气消声器的工作原理汽车排气消声器通过吸收、散射和反射等机理来降低汽车排放时的噪音和振动。
具体地说，当排气气流通过消声器内部的反射板和吸声材料时，会发生多次反射、衰减和散射，最终将声波能量转化成热能和微小的机械振动。
这样一来，汽车排放时的噪音和振动就得到了有效的降低。
虽然汽车排气消声器具有一定的消声效果，但其性能也存在不少问题。
具体包括以下几个方面：1. 流阻大汽车排气消声器在消声的同时，也会对气流产生一定的阻力，从而影响发动机的性能。
特别是在高转速或大负载下，消声器的流阻会更加明显，对发动机动力输出产生一定的影响。
2. 耐久性低汽车排气消声器通常是由金属和吸声材料组成的复合结构，而吸声材料的耐久性较低，容易因高温、湿度等因素而损坏。
因此，汽车排气消声器的寿命较短，需要定期更换。
3. 效果不稳定由于消声器内部的材料、结构等因素的影响，其消声效果往往不是很稳定，尤其是在不同负载下的消声效果差异较大，这也给车主带来了一定的困扰。
目前，针对汽车排气消声器的改进方案主要有以下几种：1. 优化材料利用新型的纳米复合材料代替传统的吸声材料，可以大幅提高汽车排气消声器的消声效果，并延长其使用寿命。
新材料具有更高的吸声效率、更好的耐久性和耐高温性能。
2. 优化结构改进排气消声器的内部结构，如增加内部分隔板和消声腔等，可以有效减少其流阻，提高发动机的动力输出。
在此基础上，还可以通过更加细致的流场分析和动态模拟等手段，进一步优化消声器的结构设计。
3. 加装附加部件在排气消声器上加装附加部件，如前消声器、后消声器和噪声吸收器等，可以进一步提高消声效果。
汽车排气消音器的声学特性仿真及其改进研究汽车排气消音器的声学特性仿真及其改进研究摘要：随着汽车产业的快速发展，城市交通日益拥堵，汽车噪音对人们生活和环境的影响越来越大。
汽车排气消音器作为减少汽车噪音的重要组成部分，其声学特性的研究和改进对于提高汽车静音性能具有重要意义。
本文通过对汽车排气消音器的声学特性的仿真模拟和改进研究，分析了其在降噪性能、风阻特性和排放效率方面的相关影响，为汽车噪音的控制和减少提供了理论依据和技术支持。
1. 引言汽车排气消音器是汽车排气系统的重要组成部分，主要用于降低汽车排气噪音和改善驾驶舒适度。
现有的消音器结构和材料在一定程度上能够降低噪音，但仍然存在一些问题，如消音效果不佳、重量大、造价高等。
因此，对汽车排气消音器的声学特性进行仿真模拟和改进研究具有重要的现实意义。
2. 声学特性仿真模型的建立针对汽车排气消音器的声学特性的仿真研究，需要建立合适的声学模型。
这个模型可以通过有限元方法、边界元方法、声管法等多种方法来建立。
其中，有限元方法在声学仿真中应用最为广泛。
通过对消音器的输入边界条件、材料特性和结构参数进行建模和分析，可以模拟出其在不同频率下的声学特性。
3. 降噪性能的改进研究降噪是汽车排气消音器最基本的功能之一。
为了提高消音器的降噪性能，可以通过优化消音器内部的声学结构和材料来实现。
例如，在消音器的进、出口处设置多级噪声反射板，可以有效地抑制噪声的传播。
同时，合理选择消音器的填充材料和声学隔离材料，也可以改善消音器的降噪效果。
利用仿真模拟，可以优化消音器的结构设计，提高降噪性能。
4. 风阻特性的改进研究除了降噪性能外，消音器的风阻特性也是需要考虑的。
较大的风阻会降低发动机的输出功率，造成汽车的燃油消耗增加。
因此，对消音器的风阻特性进行优化也十分重要。
通过仿真模拟和试验验证，可以优化消音器的内部流道结构，降低风阻，提高汽车的动力性能和燃油经济性。
5. 排放效率的改进研究汽车排气消音器还可以对汽车的排放效率产生影响。
