排气系统-消声器

发动机排气系统知识点总结一、排气系统的作用排气系统是发动机的重要组成部分，其作用主要有以下几点：1. 排放废气：发动机在燃烧燃料时会产生废气，排气系统能够将废气从发动机中排出，防止废气在发动机内积聚，影响发动机的正常工作。

2. 减少噪音：排气系统能够减少发动机排气时产生的噪音，提高汽车的舒适性。

3. 净化废气：排气系统通过催化转化器等装置，能够将发动机排出的废气中的有害气体进行转化，降低对环境的污染。

4. 提高发动机性能：合理设计的排气系统能够降低排气阻力，提高发动机的输出功率和燃油经济性。

二、排气系统的组成排气系统通常由进气歧管、排气歧管、喉管、消声器、催化转化器等部分组成。

1. 进气歧管：进气歧管用于将空气引入发动机，与燃料混合后进行燃烧，产生动力。

进气歧管的设计能够影响发动机的进气效率和燃烧效率，从而影响发动机的性能。

2. 排气歧管：排气歧管用于将燃烧后产生的废气引出发动机，并将多缸发动机的排气进行集中，以便排除。

排气歧管的设计能够影响排气的流动性和排气阻力，从而影响发动机的性能。

3. 喉管：喉管是连接排气歧管与消声器的管道，其主要作用是平衡排气歧管的压力，并将废气引入消声器。

4. 消声器：消声器通过吸音材料和反射器等结构，能够减少排气时产生的噪音，提高汽车的舒适性。

5. 催化转化器：催化转化器能够将发动机排出的一氧化碳、氮氧化物等有害气体进行催化转化，降低排放对环境的污染。

三、排气系统的设计原则合理的排气系统设计能够提高发动机的功率输出和燃油经济性，下面是排气系统设计的一些原则：1. 降低排气阻力：排气系统设计应该尽量减少排气时的阻力，提高排气的流畅性，以提高发动机的性能。

2. 减少噪音：排气系统应该采用合适的消声器和吸音材料，减少排气时的噪音，提高汽车的舒适性。

3. 催化转化：排气系统应该配备催化转化器等装置，将有害气体进行催化转化，降低排放对环境的污染。

4. 节能减排：排气系统应该尽量降低发动机的排放量，减少对环境的污染，符合节能减排的要求。

排气系统组成及部件的作用排气系统是汽车发动机的重要组成部分，它由多个部件组成，每个部件都发挥着重要的作用。

下面将详细介绍排气系统的组成及各部件的作用。

一、排气系统的组成排气系统由排气歧管、催化转化器、消声器和排气管组成。

1. 排气歧管排气歧管是连接发动机缸体出口和催化转化器的管道，它有助于将废气从发动机缸体排出。

排气歧管通常采用铸铁材质制成，具有良好的耐高温和耐腐蚀性能。

2. 催化转化器催化转化器是排气系统中的重要部件，主要用于净化废气中的有害物质。

它能够将一氧化碳、氮氧化物和碳氢化合物转化成无害的二氧化碳、氮气和水蒸气。

催化转化器内部包含有催化剂，通过催化剂的作用，将废气中的有害物质转化为无害物质。

3. 消声器消声器是排气系统中的降噪装置，它主要用于减少发动机排气时产生的噪音。

消声器内部有多个隔音板和隔音棉，通过这些隔音材料的吸音和反射作用，降低废气通过排气管时产生的噪音。

4. 排气管排气管是排气系统的末端部分，它连接消声器和排气口。

排气管的主要作用是引导废气从消声器排出，同时也起到排气系统的连接作用。

排气管通常采用不锈钢制成，具有较好的耐腐蚀性能。

二、各部件的作用1. 排气歧管的作用是将发动机缸体排出的废气集中到一起，并将其引导到催化转化器。

2. 催化转化器的作用是将废气中的有害物质转化为无害物质，净化废气，保护环境。

3. 消声器的主要作用是降低发动机排气时产生的噪音，提高驾驶舒适性。

4. 排气管的作用是引导废气从消声器排出，同时也起到排气系统的连接作用。

排气系统的正常工作对于汽车的性能和环保性能都有着重要的影响。

一个良好的排气系统可以提高发动机的排气效率，减少废气的排放量，提高汽车的动力性能和燃油经济性。

同时，排气系统还能降低发动机的噪音，提高驾驶的舒适性。

排气系统是汽车发动机的重要组成部分，它由排气歧管、催化转化器、消声器和排气管组成。

每个部件都发挥着重要的作用，排气歧管将废气引导到催化转化器，催化转化器净化废气，消声器降低噪音，排气管引导废气排出。

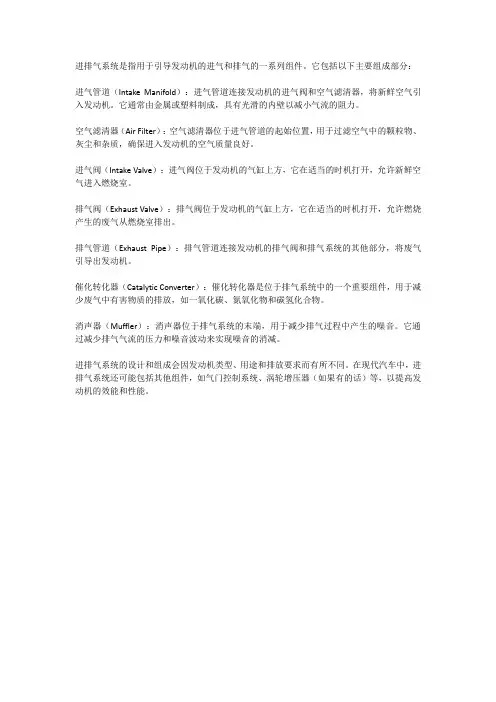

进排气系统是指用于引导发动机的进气和排气的一系列组件。

它包括以下主要组成部分：
进气管道（Intake Manifold）：进气管道连接发动机的进气阀和空气滤清器，将新鲜空气引入发动机。

它通常由金属或塑料制成，具有光滑的内壁以减小气流的阻力。

空气滤清器（Air Filter）：空气滤清器位于进气管道的起始位置，用于过滤空气中的颗粒物、灰尘和杂质，确保进入发动机的空气质量良好。

进气阀（Intake Valve）：进气阀位于发动机的气缸上方，它在适当的时机打开，允许新鲜空气进入燃烧室。

排气阀（Exhaust Valve）：排气阀位于发动机的气缸上方，它在适当的时机打开，允许燃烧产生的废气从燃烧室排出。

排气管道（Exhaust Pipe）：排气管道连接发动机的排气阀和排气系统的其他部分，将废气引导出发动机。

催化转化器（Catalytic Converter）：催化转化器是位于排气系统中的一个重要组件，用于减少废气中有害物质的排放，如一氧化碳、氮氧化物和碳氢化合物。

消声器（Muffler）：消声器位于排气系统的末端，用于减少排气过程中产生的噪音。

它通过减少排气气流的压力和噪音波动来实现噪音的消减。

进排气系统的设计和组成会因发动机类型、用途和排放要求而有所不同。

在现代汽车中，进排气系统还可能包括其他组件，如气门控制系统、涡轮增压器（如果有的话）等，以提高发动机的效能和性能。

汽车发动机排气系统的原理与排放控制技术汽车发动机的排气系统在车辆的动力性能、燃油经济性以及环境影响方面起着重要的作用。

它负责排放废气，同时也通过一系列的装置对废气进行处理，以减少对环境的污染。

本文将介绍汽车发动机排气系统的基本原理和常用的排放控制技术。

一、排气系统的组成汽车发动机排气系统由排气歧管、催化转化器、消声器和排气管组成。

排气歧管连接到发动机的排气口，将废气从每个汽缸中集中到一起。

催化转化器是一种排放控制装置，通过化学反应将有害物质转化为无害物质。

消声器的作用是减少排气系统产生的噪音。

排气管连接消声器和车辆后部，将废气排放到大气中。

二、排气系统的原理汽车发动机在燃烧燃料的过程中会产生废气，包括氮氧化物、一氧化碳和碳氢化合物等有害物质。

排气系统的主要目标是将这些有害物质转化为无害物质，并减少对环境的污染。

在发动机工作时，废气从每个汽缸中排出，并经过排气歧管集中到一起。

排气歧管的形状和长度会影响废气的流速和流向，从而影响发动机的动力性能。

合理的排气歧管设计可以提高排气能力，降低发动机排气时的压力损失。

废气进入催化转化器后，催化剂会触发化学反应，将有害物质转化为无害物质。

常用的催化转化器有三元催化器和氧化催化器。

三元催化器主要用于减少氮氧化物、一氧化碳和碳氢化合物的排放，而氧化催化器主要用于减少一氧化碳的排放。

排气系统中的消声器通过利用吸音材料和反射法降低排气噪音。

吸音材料可以吸收排气中的声波能量，而反射法则利用消声器内部的腔体结构将声波反射并消散，从而达到减少噪音的效果。

三、排放控制技术为了减少废气的排放，汽车制造商采用了多种排放控制技术。

首先是燃烧系统的优化。

通过调整发动机的点火时机、燃油喷射和进气控制等参数，可以提高燃烧效率，降低废气中有害物质的产生。

其次是尾气循环系统（EGR）。

尾气循环系统将一部分废气重新引入到进气道中，减少氮氧化物的生成。

这样可以有效地降低废气中的有害物质排放，并提高燃油经济性。

汽车排气系统工作原理与维修汽车排气系统是汽车发动机最重要的组成部分之一，它承担着排放废气和控制噪音的重要任务。

本文将介绍汽车排气系统的工作原理以及常见的维修方法。

一、工作原理汽车排气系统的主要组成部分包括排气歧管、催化转化器、消声器和尾管。

这些部件协同工作，完成排放废气和减少噪音的任务。

1. 排气歧管排气歧管位于发动机缸体之下，负责将每个汽缸的废气收集到一起，并将其导向催化转化器。

排气歧管设计合理与否直接影响到发动机的性能和燃烧效率。

2. 催化转化器催化转化器是汽车排气系统中的一个重要设备，通过催化剂将有害气体转化为无害物质。

其中，氧化还原催化剂将一氧化碳（CO）和不完全燃烧的碳氢化合物（HC）氧化为二氧化碳（CO2）和水蒸气（H2O），而氮氧化物（NOx）催化剂则将NOx分解为氮气（N2）和氧气（O2）。

3. 消声器消声器主要用于减少发动机排气过程中产生的噪音。

它通过使用吸声材料和反射器等降低噪音的传播和反射，将噪音尽可能地减少到合理范围内。

4. 尾管尾管是排气系统的最后一个组成部分，将处理过的废气排出汽车。

在一些高性能汽车中，尾管还可以通过调整形状和材料来改善排气流动性能，提高发动机的输出功率。

二、维修方法汽车排气系统在长期使用中可能会出现一些故障，如排气歧管老化、催化转化器堵塞等。

下面列举一些常见的维修方法：1. 检查和清洁定期检查排气系统的各个部件，确保其没有损坏和堵塞。

若发现有异常，并及时进行清洁和修复。

例如，清理催化转化器表面的碳积和杂质，以确保其正常工作。

2. 更换零件如果排气系统的某个组件损坏无法修复，就需要考虑更换零件。

例如，排气歧管出现裂纹时需要更换新的排气歧管，以免废气泄漏影响发动机性能。

3. 消声器的维护消声器是排气系统中易损件之一，需要特别维护。

定期检查消声器是否出现裂纹和松动，及时更换。

同时，注意避免在不良路况下碰撞消声器，以防损坏。

4. 防腐蚀处理由于排气系统暴露在恶劣的工作环境下，易受到腐蚀。

汽车发动机排气系统工作原理汽车发动机排气系统是发动机的重要组成部分，它的功能是将燃烧产生的废气从发动机中排出，并起到净化环境和提高发动机性能的作用。

本文将从排气系统的组成、工作原理和主要组件等方面进行介绍。

一、排气系统的组成汽车发动机排气系统由排气歧管、催化转化器、消声器和尾气管等组成。

1. 排气歧管：排气歧管是连接发动机缸体和催化转化器的管道，它的设计能够将发动机排出的废气有效地输送到催化转化器，提供最佳的排气流动性能。

2. 催化转化器：催化转化器是排气系统中的核心部件，其主要作用是将废气中的有害物质，如一氧化碳、氮氧化物等，转化为无害的物质。

它通过使用催化剂，如铂、钯等，将废气中的有害成分催化氧化或还原，从而净化废气。

3. 消声器：消声器是用来减少发动机排气产生的噪音的装置。

它通过运用消音原理和吸声材料，使废气的流动能够产生适当的阻尼和吸收，从而达到降低噪音的效果。

4. 尾气管：尾气管是将经过处理的废气排放到大气中的管道。

一般情况下，尾气管上还会装有尾气嘴，用来改变排气流动的方向和形态，以达到净化环境和美观的目的。

二、排气系统的工作原理汽车发动机排气系统的工作过程主要包括四个步骤：进气、压缩、燃烧和排气。

在这四个步骤中，排气是其中一个最重要的环节。

1. 进气：汽车发动机通过进气门将空气和燃油混合物吸入到气缸内，形成可燃气体。

2. 压缩：活塞向气缸内移动，将进气混合物压缩，增加其密度和压力，为燃烧创造条件。

3. 燃烧：发动机点火后，点燃进气混合物，产生高温高压气体，释放能量推动活塞做功。

4. 排气：在燃烧后，废气会产生，并通过排气门排出。

排气门在发动机的特定时机打开，废气经过排气歧管和催化转化器等组件后，经过消声器减少噪音，并最终排出尾气管。

三、排气系统的主要组件及其功能1. 废气涡轮增压器（可选）：它利用废气的能量驱动涡轮从而帮助提高发动机的进气效率。

2. 废气再循环系统（EGR）：EGR系统将一部分排气重新引入到气缸中，减少氮氧化物的生成和发动机燃烧过程的温度，提高燃烧效率和降低排放。

排气消声系统设计技术规目录一、主题与适用围1、主题2、适用围二、排气消声系统的总称说明及功用三、设计应用1、设计规则和输入2、设计参数的设定2.1 尺寸及重量2.2 排气背压2.3 功率损失比2.4 净化效率2.5 加速行驶车外噪声2.6 插入损失及传递函数2.6.1 插入损失2.6.2 传递函数2.7 尾管噪声2.8 定置噪声2.9 振动3、系统及零部件的设计3.1 系统布置3.1.1 布置原则3.1.2 间隙要求3.1.3 吊钩位置的选取3.1.4 氧传感器孔的布置3.2 消声器的容积确定3.3 排气管径的选取3.4 消声器3.4.1 消声器的截面形状 3.4.2 消声器部结构3.5 补偿器3.5.1 波纹管3.5.2 球形连接3.6 橡胶吊环3.7 隔热部件3.8 材料选择3.8.1 排气管、消声器组件3.8.2 消声器外壳体四、参考文献列表一、主题与适用围1、主题:本指南规定了与汽车发动机相匹配的排气消声系统的系统匹配，零部件设计。

2、适用围:本指南适用于装汽油M1、N1类车的排气消声系统设计。

二、排气消声系统的总成说明及功用排气系统包括排气歧管、排气管、排气净化装置、排气消声装置、隔热部件、弹性吊块等。

一般地，排气系统具有以下一些功用：(1) 引导发动机排气，使各缸废气顺畅的排出；(2) 由于排气门的开闭与活塞往复运动的影响，排气气流呈脉动形式，排气门打开时存在一定的压力，具有一定的能量，气体排出时会产生强烈的排气噪声，气体和声波在管道中摩擦也会产生噪声,因此在排气系统装有排气消声器来降低排气噪声；(3) 降低排气污染物CO,HC,NOX 等的含量，达到排气净化的作用；典型的排气消声系统如图1所示：图1三、设计应用1、设计规则和输入:1.1 排气系统能很好的将废气顺畅排出，满足发动机的排气背压，功率损失比的要求。

1.2 排气系统设计能满足现行中华人民国法规要求，具体如下：QC/T57－1993 汽车匀速行使车噪声测量方法GB16170－1996 汽车定置噪声限制QC/T631－1999 汽车排气消声器技术条件QC/T630－1999 汽车排气消声器性能试验方法GB1495－2002 汽车加速行使车外噪声限值及测量方法QC/T58－93 汽车加速行使车外噪声测量方法GB18352 轻型汽车污染物排放限值及测量方法GB14365-93 声学机动车辆定置噪声测量方法GB/T4759-95 燃机排气消声器测量方法1.3 排气系统零部件必须能经受1000℃的高温要求以及气流冲击，并保证排气系统可靠性达到10万公里或者三年(先到者为准)的要求，并要求在三包期插入损失不得减少6dB(A)以上，功率损失不得增加3%以上。

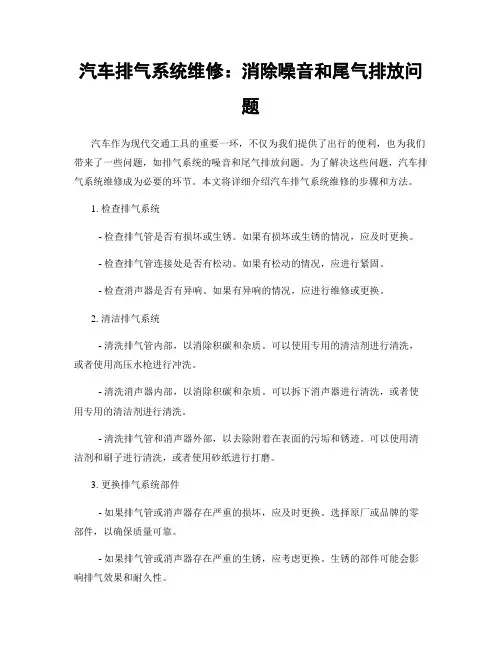

汽车排气系统维修：消除噪音和尾气排放问题汽车作为现代交通工具的重要一环，不仅为我们提供了出行的便利，也为我们带来了一些问题，如排气系统的噪音和尾气排放问题。

为了解决这些问题，汽车排气系统维修成为必要的环节。

本文将详细介绍汽车排气系统维修的步骤和方法。

1. 检查排气系统- 检查排气管是否有损坏或生锈。

如果有损坏或生锈的情况，应及时更换。

- 检查排气管连接处是否有松动。

如果有松动的情况，应进行紧固。

- 检查消声器是否有异响。

如果有异响的情况，应进行维修或更换。

2. 清洁排气系统- 清洗排气管内部，以消除积碳和杂质。

可以使用专用的清洁剂进行清洗，或者使用高压水枪进行冲洗。

- 清洗消声器内部，以消除积碳和杂质。

可以拆下消声器进行清洗，或者使用专用的清洁剂进行清洗。

- 清洗排气管和消声器外部，以去除附着在表面的污垢和锈迹。

可以使用清洁剂和刷子进行清洗，或者使用砂纸进行打磨。

3. 更换排气系统部件- 如果排气管或消声器存在严重的损坏，应及时更换。

选择原厂或品牌的零部件，以确保质量可靠。

- 如果排气管或消声器存在严重的生锈，应考虑更换。

生锈的部件可能会影响排气效果和耐久性。

- 如果消声器存在异响或堵塞，应进行维修或更换。

异响或堵塞的消声器将导致噪音增加和排气效果下降。

4. 检查尾气排放- 使用排气分析仪检测尾气排放。

排气分析仪可以测量废气中的氮氧化合物、一氧化碳和碳氢化合物等指标。

- 根据检测结果调整发动机燃油供给和点火系统，以优化燃烧效率和减少尾气排放。

- 检查排气管是否有漏气的情况。

排气管的漏气会导致尾气排放增加，应及时修复。

5. 防止排气系统问题的发生- 定期检查排气系统的状态，及时发现并解决问题。

建议每隔一段时间进行检查，如每年或每经过一定的里程数。

- 避免在恶劣的路况或环境下行驶，以减少排气系统的损坏风险。

避免碰撞和过多的震动。

- 使用高质量的燃油和发动机机油，以减少积碳和杂质对排气系统的影响。

通过以上步骤和方法，可以有效地维修汽车排气系统，消除噪音和尾气排放问题。

柴油机的排气系统柴油机是一种燃烧内燃机，是广泛应用于各种工业、农业、交通和航空部门的发动机类型之一。

与汽油发动机相比，柴油机在功率、扭矩、燃料经济性和可靠性方面均具有优势。

但是，柴油机的排气系统也面临着各种挑战，如排放废气、排气噪音和腐蚀等方面。

本文将探讨柴油机排气系统的构成、功能、问题和解决方法。

一、排气系统的构成柴油机排气系统包括进气歧管、排气歧管、排气管、消声器、废气再循环装置(EGR)、涡轮增压器和蒸汽排放系统等部件。

其中，涡轮增压器和EGR是常用的附属装置，可帮助提高柴油机的性能和燃烧效率。

进气歧管: 进气歧管是将空气引入发动机的部件，通常与排气歧管相连。

它的主要作用是提供发动机所需的空气，以满足燃油的燃烧需求。

排气歧管: 排气歧管是将燃烧废气从发动机排出的部件。

几乎所有的柴油机都配备了排气歧管，通常是连接在汽缸头部的管道系统。

排气管: 排气管是连接排气歧管和消声器的部件。

它的外观通常为圆形或椭圆形，其尺寸和形状对柴油机的性能和声音有着重要的影响。

消声器: 消声器是柴油机排气系统中影响声音的最重要的组成部分。

如同汽车上的消音器一样，柴油机消声器通过使废气经过一系列障碍物来降低排气噪音。

EGR: EGR是将部分燃烧废气再引入到发动机进气系统中，以降低NOx排放的系统。

这种系统可以改善燃烧的效率和节能，并且可以减少对环境的负面影响。

涡轮增压器: 涡轮增压器是一种通过回收废气能量来增加空气压力以提高柴油机效率的装置。

通过涡轮增压器，发动机可以生成更多的动力和扭矩，而且燃料经济性也会提高。

蒸汽排放系统: 蒸汽排放系统是一种通过将液体燃料转化为气体状态，使其排出发动机的废气中的装置。

这种系统可以减少柴油机的大气污染特别是颗粒物。

二、排气系统的功能柴油机排气系统的主要功能是引导废气从发动机中排出，以便达到更好的性能、更少的排放和更高的经济性。

排放废气: 排气管、消声器和废气再循环(EGR)系统是减少发动机废气排放的关键部分，可以降低氮氧化物、碳氢化合物和颗粒物等有害物质的排放。

汽车排气管消声器的工作原理
汽车排气管消声器是汽车排气系统里的一个重量组成部件，下面为大家带来了汽车排气管消声器的工作原理，希望对大家有用。

消音器的原理就是其排气管是由两个长度不同的管道构成，这两个管道先分开再交汇。

由于两个管道的的长度差值等于汽车所发出的声波的波长的一半，使得两列声波在叠加时发生干预时互相抵消而减弱声强，使声音减小，从而起到消音的效果。

阻性消声器主要是利用多孔吸声材料来降低噪声的。

把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。

当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。

阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。

因此，人们就把这种消声器称为阻性消声器。

阻性消声器对中高频消声效果奸、对低频消声效果较差。

抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。

小室中的空气体积相当于电学上的电容，称为声顺。

与电学滤波器类似，每一个带管的小室都有自己的固有频率。

当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波那么不可能通过网孔.只能在小室中来回反射，因此，我们称这种对声波有滤波功能的构造为声学滤波器。

选取适当的管和室进展组合.就可以滤掉某些频率成分的噪声，从而到达消声的目的。

抗性消声器适用于消除中、低频噪声。

包括排气支管、排气管、消声器和排气净化装置（三元催化）四个部分。

通常说的排气管是泛指这四个部分的。

不是专业上说的排气管，专业上的排气管还分后排气管和排气尾管。

（如图）排气系统的功能是以尽可能小的排气阻力和噪声，将气缸内的废气排到大气中。

围绕阻力和噪声设计了排气管。

（为了好叫，我也把汽车的排气系统简叫排气管，以下同）要使发动机工作的好，大家都知道，进气要足、排气要畅。

进气足、我们在讲空滤时已讲了，这里我们专讲排气畅。

排气畅可以使发动机的功率和扭距都有相应的提高。

所以有人在排气畅上动了脑筋，常见的有“响喉”等，我们说换上“响喉”是不是就等于功率和扭距都有相应都提高了呐？我说不是，因为排气畅要整个排气系统都畅，才会使发动机的功率和扭距都有相应的提高。

光换后面那一段是不起多大作用的，好比细水管接个大龙头并不能多放水的道理一样。

说起细水管我们就要从排气门排出废气开始讲；排气门排出废气开始，先进入排气支管，然后汇总到柔性排气管、再通过三元催化、后排气管、消声器到排气尾管。

你们看看“响喉”改善了哪些部分？其中只要有一段“细水管”没改，那么还是细水管接个大龙头，除了给你增加一点雄赳赳的噪音外，其它是没有好处的。

回过头来，我们还说正题；直列发动机的排气过程就如我上述的过程，这种排气系统称作单排气系统。

奇瑞就是这种单排气系统。

此主题相关图片如下：：V型发动机有两个排气支管，两个排气支管通过一条叉型管将两个排气支管连接到一个排气管上和上述的途经一样,共用一个催化、一个削声器、一条排气尾管。

所以还是叫单排气系统。

但有的V型发动机有两个排气支管，各用一套催化、一个削声器、一条排气尾管的，就叫双排气系统了，有的车尾不就可以看到两个排气口，那就是双排气系统。

（如图）一般排气管由铸铁或球墨铸铁制造。

但现在用不锈钢排气支管的车越来越多，其原因是不锈钢重量轻、耐旧性好，同时内壁光滑，排气阻力小。

但成本高，所以又有了高强度、耐高温的工程塑料替代的，象QY是球墨铸铁制造排气支管、DAZZ又是用不锈钢排气支管。

消声器的安装方案消声器（Silencer）是一种用于降低噪音的设备，常用于排气系统、通风系统、空气压缩机等。

它可以有效地减少噪音污染，提高工作环境的质量，保护人们的听力健康。

本文将讨论消声器的安装方案，包括适用于不同应用场景的安装位置、材料选择和安装步骤等。

一、安装位置的选择1.噪音源的位置：噪音源与消声器之间的距离越短，消声效果就越好。

因此，如果噪音源是一个明确的设备或机器，可以直接将消声器安装在该设备或机器的出口处。

2.工作环境的特点：如果工作环境中有多个噪音源，需要根据不同的噪音源选择合适的安装位置。

如有多个噪音源在一个局部区域，可以选择在该区域内安装消声器，以减少噪音传播。

3.空间限制：在选择安装位置时，需要考虑到空间大小和布局。

如果空间有限，可以选择在噪音源和工作环境的中间位置安装消声器，以达到最佳的隔音效果。

二、材料的选择消声器的材料选择对其降噪效果和使用寿命有着重要影响。

常用的消声材料包括陶瓷、玻璃纤维、聚酯纤维、金属泡沫等。

选择消声材料时需要考虑以下几个因素：1.声学性能：消声材料的声学特性直接影响其隔音效果。

一般来说，材料的密度和吸音系数越高，隔音效果就越好。

因此，可以根据工作环境的噪音特点选择具有高吸音性能的材料。

2.耐用性：消声器通常需要长时间在高噪音环境中工作，因此耐久性很重要。

选择具有较高耐久性和抗腐蚀性的材料，可以确保消声器的长期有效运行。

3.安全性：消声器通常用于工业环境，因此需要选择能够承受高温、高压等恶劣条件的材料，以确保安全性。

三、安装步骤根据不同消声器的特点和工作环境的要求，进行以下一般的安装步骤：1.准备工作：根据工作环境的要求，选择合适的消声器型号和材料。

准备必要的工具和安装设备。

2.安装位置：根据之前的安装位置选择，确定消声器的安装位置。

在安装位置上标记出消声器的尺寸和位置，以便进行下一步的安装。

3.安装支架：根据消声器的尺寸和重量，选择合适的支架，并进行固定。

汽车发动机排气系统工作原理汽车发动机是现代交通工具中的关键部件之一，而排气系统则扮演着至关重要的角色。

本文将介绍汽车发动机排气系统的工作原理，包括其结构组成和工作过程。

一、结构组成汽车发动机排气系统主要由排气门、排气歧管、催化转化器、消声器等组成。

排气门负责控制气缸内废气的排放，排气歧管将来自各个气缸的废气集中起来，催化转化器用于净化废气中的有害物质，消声器用于降低排气噪音。

二、工作原理1. 排气门工作原理当活塞在压缩冲程结束后，进入排气冲程时，排气门打开。

活塞通过下行冲程将燃烧后的废气推出气缸，排出发动机。

排气门打开和关闭的时机由发动机控制系统根据功率需求和行驶状态进行调节。

2. 排气歧管工作原理排气歧管将来自各个气缸排出的废气集中到一起，并导向后续的净化和消声处理。

排气歧管的设计通常采用合理的弯曲角度和直径，以提高废气的流动性能和减少排气阻力。

3. 催化转化器工作原理催化转化器是排气系统中的重要组成部分，主要用于净化废气中的有害物质。

催化转化器内部包含有催化剂，当废气通过时，催化剂能够催化化学反应，将一些有害物质如一氧化碳、氮氧化物转化成相对无害的物质，减少对环境和人体的危害。

4. 消声器工作原理消声器主要用于降低汽车排气噪音。

它通过内部的降噪材料和结构设计，尽可能地吸收、反射、扩散和消散废气中的声波能量，使排气产生的噪音得到有效的降低。

三、工作过程汽车发动机排气系统的工作过程如下：1. 排气门打开：活塞在压缩冲程结束后，进入排气冲程，排气门打开，废气开始通过排气门流出气缸。

2. 排气歧管集中废气：废气从气缸排出后，通过排气歧管集中到一起，形成一个流体流动。

3. 废气进入催化转化器：废气流经排气歧管后，进入催化转化器。

催化转化器内的催化剂开始作用，将废气中的有害物质进行催化转化，净化废气。

4. 净化后的废气进入消声器：净化后的废气流向消声器。

消声器内部的降噪材料和结构设计吸收、反射、扩散和消散废气中的声波能量，减少汽车排气噪音的产生。

常见的汽车排气系统故障和解决方法汽车排气系统是车辆中一个重要的组成部分，它负责将发动机燃烧后产生的废气排出车辆，并降低废气对环境的污染。

然而，由于长时间的使用和车辆老化，排气系统也会出现各种故障。

本文将详细介绍一些常见的汽车排气系统故障和解决方法。

一、消声器损坏1. 问题表现：发动机运转时产生异常响声，比如噪音增大或者出现咔咔声。

2. 解决方法：如果消声器受损，需要将其更换为全新的消声器。

在更换前，务必检查其他部分是否有损坏。

二、排气管漏气1. 问题表现：排气管连接处出现气体泄漏，发动机运转时排气声音异常大。

2. 解决方法：找到泄漏点，可以采取暂时的解决方法，比如使用排气胶带或者金属夹子封住泄漏点，但建议尽快前往修理厂进行更换。

三、氧传感器故障1. 问题表现：发动机工作不稳定，怠速时出现抖动，并且车辆加速困难。

2. 解决方法：将车辆连接到诊断仪上，读取氧传感器的数值。

如果数值异常，需要更换氧传感器。

四、催化转化器故障1. 问题表现：发动机警告灯亮起，行驶时车速明显降低，汽车尾气有异味。

2. 解决方法：首先确认是催化转化器故障，可以通过使用诊断仪读取故障代码来判断。

如果确实是催化转化器故障，需要进行更换。

五、排气系统堵塞1. 问题表现：车辆加速困难，发动机效率下降，甚至出现爆炸声。

2. 解决方法：检查排气系统中是否有堵塞物，可以通过清洗排气系统或者更换部分元件来解决。

六、正时皮带断裂1. 问题表现：发动机无法启动，旋转曲轴时没有点火。

2. 解决方法：将车辆拖至修理厂，更换正时皮带。

七、排气管松动1. 问题表现：车辆发动机运转时，排气管晃动或者发出松动的声音。

2. 解决方法：检查排气管固定螺栓是否松动，如果松动，需要进行紧固。

八、尾气不排出1. 问题表现：车辆行驶时，尾部没有排气气体排出。

2. 解决方法：检查排气管是否有堵塞，并清除堵塞物。

如果没有堵塞，可能是排气管连接处出现问题，需要进行修复或更换。

汽车消音器原理汽车消音器，也被称为排气消声器，是汽车排放系统中的一个重要组成部分。

它的主要作用是减少发动机排气过程中产生的噪音，并降低有害气体的排放。

汽车消音器的原理是通过将发动机排气中的高压气体转化为低压气体，并采用特殊的结构设计来减少噪音的传播。

汽车发动机在工作时，会产生高压气体，这些气体在排气管中快速流动，产生噪音。

因此，为了减少噪音对驾驶员和周围环境的影响，需要在排气系统中安装消音器。

消音器通常由进气管、消声室、消声器和排气管组成。

进气管是汽车发动机排气系统的入口，它将高压气体引导到消声室。

消声室是一个密封的空间，它的内部结构可以使气体流动变缓，从而减少噪音的传播。

在消声室内，气体通过多个腔室和隔板，以及吸音材料的作用，使气体的振动和噪音得到减弱。

消声器是汽车排气系统中的关键部件，它通过特殊的结构设计和材料选择，进一步减少噪音的传播。

消声器内部通常包含多个腔室和管道，这些结构可以使气体流动变得复杂，从而减少噪音的传播。

另外，消声器内部还填充有吸音材料，如陶瓷纤维、玻璃纤维等，这些材料可以吸收和消散噪音能量，使噪音得到进一步的降低。

排气管是汽车发动机排气系统的出口，它将减少噪音的气体排放到环境中。

排气管的设计与材料选择也会影响噪音的传播。

通常，排气管采用曲线状的结构和特殊的材料，以减少噪音的反射和传播。

汽车消音器的原理是通过将发动机排气中的高压气体转化为低压气体，并采用特殊的结构设计和吸音材料，减少噪音的传播。

通过安装消音器，可以显著降低汽车发动机排气过程中产生的噪音，提高驾驶的舒适性，同时也符合环保要求，减少有害气体的排放。

因此，在购买汽车时，消音器的性能和质量也是需要考虑的重要因素之一。

发动机的进气与排气系统解析在汽车发动机中，进气与排气系统扮演着至关重要的角色。

进气系统负责将空气和燃料混合物引入燃烧室，而排气系统则将燃烧产生的废气排出。

这两个系统相互配合，共同实现汽车引擎的高效工作。

本文将对发动机的进气与排气系统进行详细解析。

一、进气系统进气系统的主要部件包括进气道、空气滤清器、进气歧管和气缸。

其工作原理如下：1. 空气滤清器：汽车进气系统中的第一道防线是空气滤清器。

其作用是过滤进入发动机的空气，防止灰尘、沙粒等杂质进入引擎，保护发动机运行顺畅。

2. 进气道：空气滤清器过滤后的空气通过进气道进入发动机。

进气道的设计可影响进气的流量和速度，进而影响发动机的性能。

3. 进气歧管：进入进气道的空气经过进气歧管分配到不同的气缸中。

进气歧管的结构和设计也会对发动机的性能产生一定的影响。

4. 气缸：空气进入气缸后与燃油混合，通过喷油器喷射形成可燃混合气。

然后，在火花塞的作用下，混合气被点燃，完成燃烧过程。

进气系统的设计和优化对发动机的性能和燃油经济性具有重要影响。

例如，增加进气道的直径和长度可以增加进气量，提高发动机的输出功率。

同时，采用进气可变门的技术可以实现进气道的变化尺寸，从而在不同转速下优化进气效果。

二、排气系统排气系统由排气歧管、催化转化器、消声器等组成，其功能是将燃烧后产生的废气排出发动机。

排气系统的工作原理如下：1. 排气歧管：燃烧后的废气从气缸中排出，在排气歧管中进行集中处理，将多个气缸的废气合并到一起。

2. 催化转化器：废气经过排气歧管后进入催化转化器，其中的催化剂能够将有害物质转化成无害物质，减少对环境的污染。

3. 消声器：排气经过催化转化器后进入消声器。

消声器通过设计和设置吸音材料，减少发动机排气产生的噪音。

排气系统的设计和优化可以降低发动机运行时的噪音，并减少废气对环境的污染。

例如，采用不同形状和尺寸的排气管可以改变排气流动的速度和压力，从而影响发动机的输出功率和扭矩。

第五节排气管消声器的拆装
排气系统由排气管和排气消声器组成，其作用是降低排气噪声并排出废气。

摩托车发动机大都采用简式消声器，如图4-28为JH70型摩托车的简式消声器。

发动机的废气由缸体排气口排出后，一般首先通过排气弯管，再经消声器消声后排入大气中。

排气弯管与缸体的连接，多为螺套压紧固定，或用法兰盘边境。

排气弯管与消声器的链接，对于筒式消声器一般多为插入式链接，即将排气弯管直接插入消声器内，在插口外套有弹性橡胶密封套，其外用紧固卡夹住。

消声器外壳焊有带孔的悬挂片，通过螺栓将其与车架连接。

拆卸时，先卸下消声器护罩及其他影响消声器拆卸的装饰性罩壳，然后松开排气弯管，与消声器连接的紧固卡，拧下消声器与车架相紧固的螺栓，双手握住消声器，一边拉，一般转动，直至取下。

在将排气弯管与缸体相边端得压紧螺套或法兰盘压紧螺母松开，取下排气弯管。

轻便摩托车采用盒式的较多，盒式消声器与排气弯管，多焊为一体，可整体卸下，注入清洗剂，清洗内部的油污和积碳。

筒式消声器多数可将消声器拆下。

拆卸时，将消声器尾部固定消声管的螺钉拧下，即可将消声器管抽出。

安装时，排气管与缸体连接处密封垫如有损坏须更换新垫，以免漏气。

同时，各处的紧固螺钉要拧紧，以防松动，脱落和增加机械振动的噪声。

排气消声系统设计技术规范目录一、主题与合用范围1、主题2、合用范围二、排气消声系统的总称说明及功用三、设计应用1、设计规则和输入2、设计参数的设定2.1尺寸及重量2.2排气背压2.3功率损失比2.4净化效率2.5加快行驶车外噪声2.6插入损失及传达函数插入损失传达函数2.7尾管噪声2.8定置噪声2.9振动3 、系统及零零件的设计3.1系统部署部署原则空隙要求吊钩地点的选用氧传感器孔的部署3.2消声器的容积确立3.3排气管径的选用3.4消声器消声器的截面形状消声器内部结构3.5赔偿器涟漪管球形连结3.6橡胶吊环3.7隔热零件3.8资料选择排气管、消声器内组件消声器外壳体四、参照文件列表一、主题与合用范围1 、主题 :本指南规定了与汽车发动机相般配的排气消声系统的系统般配，零零件设计。

2 、合用范围 :本指南合用于装汽油 M1 、N1 类车的排气消声系统设计。

二、排气消声系统的总成说明及功用排气系统包含排气歧管、排气管、排气净化妆置、排气消声装置、隔热零件、弹性吊块等。

一般地，排气系统拥有以下一些功用：(1)指引发动机排气，使各缸废气顺畅的排出；(2)因为排气门的开闭与活塞来去运动的影响，排气气流呈脉动形式，排气门翻开时存在必定的压力，拥有必定的能量，气体排出时会产生激烈的排气噪声，气体和声波在管道中摩擦也会产生噪声 ,所以在排气系统装有排气消声器来降低排气噪声；(3)降低排气污染物 CO,HC,NOX 等的含量，达到排气净化的作用；典型的排气消声系统如图 1 所示：图1三、设计应用1 、设计规则和输入 :1.1排气系统能很好的将废气顺畅排出，知足发动机的排气背压，功率损失比的要求。

1.2排气系统设计能知足现行中华人民共和国法例要求，详细以下：QC/T57－1993汽车匀速履行车内噪声丈量方法GB16170－1996汽车定置噪声限制QC/T631－1999汽车排气消声器技术条件QC/T630－1999汽车排气消声器性能试验方法GB1495 －2002汽车加快履行车外噪声限值及丈量方法QC/T58－93汽车加快履行车外噪声丈量方法GB18352轻型汽车污染物排放限值及丈量方法GB14365-93声学灵活车辆定置噪声丈量方法GB/T4759-95内燃机排气消声器丈量方法1.3排气系统零零件一定能经受1000 ℃的高温要求以及气流冲击，并保证排气系统靠谱性达到 10 万公里或许三年 (先到者为准 )的要求，并要求在三包期内插入损失不得减少 6dB(A) 以上，功率损失不得增添3% 以上。

汽车消音器结构原理汽车消音器是汽车排气系统的重要组成部分，其结构和原理对汽车的排放和噪音控制起着关键作用。

本文将从汽车消音器的结构和原理两个方面进行详细介绍。

一、汽车消音器的结构汽车消音器通常由进气管、消声器、排气管和减震支架等组成。

1. 进气管：进气管是将废气从发动机进入消声器的管道，一般位于发动机的下部。

2. 消声器：消声器是汽车消音器的核心部件，主要通过改变废气流动的路径和速度来降低噪音。

消声器内部通常包含多个隔板和隔腔，废气在经过这些障碍物时会发生多次反射和扩散，从而使噪音得到有效吸收和消散。

此外，消声器还可以通过填充消音材料，如玻璃纤维、陶瓷纤维或金属丝网等，来增加噪音的吸收效果。

3. 排气管：排气管是将经过消声器处理后的废气排出车辆的管道，一般位于汽车底部。

4. 减震支架：减震支架用于固定消音器和排气管，起到减少振动和噪音的作用。

以上是汽车消音器的基本结构，不同车型和排气系统可能会有所差异，但整体原理是相似的。

二、汽车消音器的原理汽车消音器的主要原理是通过改变废气流动的路径和速度来降低噪音。

具体来说，它通过以下几个方面实现噪音控制：1. 反射和扩散：消声器内部的隔板和隔腔可以使废气发生多次反射和扩散，从而分散和减弱噪音的能量。

这种反射和扩散的过程可以有效地降低噪音的频率和幅度，达到降噪的效果。

2. 吸音材料：消声器内部填充的吸音材料可以吸收噪音的能量，将其转化为热能。

这些吸音材料一般具有较好的吸音性能和耐高温性能，能够有效地降低噪音的传播和反射。

3. 惯性效应：消声器内部的隔板和隔腔会对废气流动产生一定的阻力，从而改变废气的速度和动量。

这种惯性效应可以降低噪音的频率和幅度，使其更容易被吸收和消散。

4. 膨胀腔体：消声器内部的膨胀腔体可以扩大废气的容积和减缓流速，从而降低噪音的频率和幅度。

这种膨胀腔体的设计可以有效地降低噪音的传播和反射，提高消音效果。

汽车消音器通过改变废气流动的路径和速度，利用反射和扩散、吸音材料、惯性效应和膨胀腔体等原理，实现对汽车排气噪音的控制。
