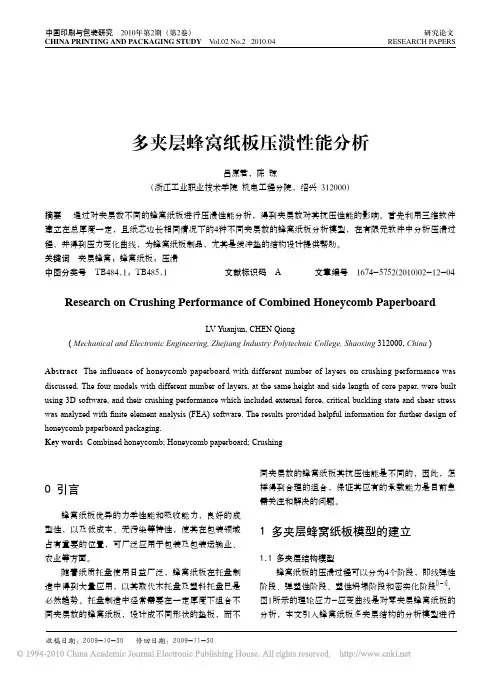

多夹层蜂窝纸板压溃性能分析

工艺与装备113复合材料夹层结构蜂窝芯材的压塌分析王凯(中国民用航空飞行学院洛阳分院，洛阳471001)摘要：本文分析了复合材料夹层结构蜂窝芯材常见的压塌损伤，介绍了固化过程中影响芯材压塌的原因、影响因素、芯材压塌的稳定性和芯材特性，给出了处理芯材压塌的常用程序和控制芯材压塌的常用方法，对于防 止复合材料夹层结构制造和维修过程中产生压塌缺陷具有较强的指导意义。

关键词：夹层结构芯材压塌复合材料引言复合材料夹层结构由面板、夹芯以及连接两者的某种手段（如胶粘剂或铜焊）组成。

夹层板的面案承受弯曲载荷（一块面板承压，另一块面板承拉）或在某些情况下承受面内剪切载荷，面板的主要性能为压缩、拉伸、剪切强度和模量，夹芯性能主要包括密度、压缩强度和模量、剪切强度和模量、拉伸强度。

夹层板有多种失效模式，每种失效模式都会限制夹层结构的承载能力。

夹层结构的失效可能由诸多因素引起面 板、芯材及胶层的强度发生变化，失效模式通常有面板失 效、芯材剪切失效、芯材压塌、芯材压溃、芯材拉伸失效、面板/芯材脱胶、对称面板皱曲、整体屈曲和剪切皱折等 形式。

由于在夹层结构的制造和修理固化过程中均可能发 生芯材压塌，而且除最轻微的压塌外，其他都是不可接受、不能修复的，因此分析夹层结构蜂窝芯材的压塌，具有较 强的理论和实际意义。

1蜂窝芯材压塌的理论分析芯材压塌一般是度量发生在固化时蜂窝芯材部位的变 形和位移。

理论上，将导致芯材压塌的发生归结为一系列 基本要素和摩擦。

部分导致芯材压塌的不可预测原因是摩 擦因数。

摩擦分为静态和动态摩擦，静摩擦比动摩擦要髙。

达到最大静摩擦前，基本不会发生位移。

一旦超过最大静 态摩擦，低一些的动摩擦导致快速的位移。

芯材的压塌一 般与倒角区域有关，在芯材平面，倒角区域一般在髙压容 器的压力下发生变形和移动，如图1、图2所示。

芯材的刚度一定程度上可以抵抗固化容器的作用力，一 般在厚度方向上比较好，但蜂窝倾向于在垂直芯胞方向的硬 度低一些。
