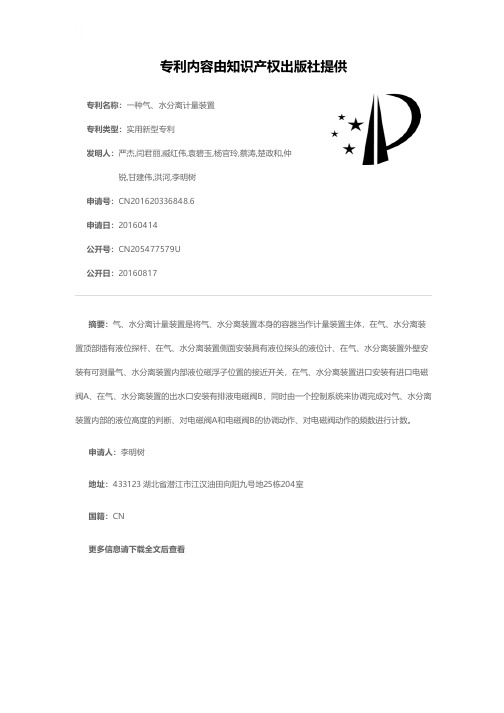

专利名称:一种气、水分离计量装置
专利类型:实用新型专利
发明人:严杰,闫君丽,臧红伟,袁碧玉,杨官玲,蔡涛,楚政和,仲锐,甘建伟,洪河,李明树
申请号:CN201620336848.6
申请日:20160414
公开号:CN205477579U
公开日:
20160817
专利内容由知识产权出版社提供
摘要:气、水分离计量装置是将气、水分离装置本身的容器当作计量装置主体,在气、水分离装置顶部插有液位探杆、在气、水分离装置侧面安装具有液位探头的液位计、在气、水分离装置外壁安装有可测量气、水分离装置内部液位磁浮子位置的接近开关,在气、水分离装置进口安装有进口电磁阀A、在气、水分离装置的出水口安装有排液电磁阀B,同时由一个控制系统来协调完成对气、水分离装置内部的液位高度的判断、对电磁阀A和电磁阀B的协调动作、对电磁阀动作的频数进行计数。
申请人:李明树
地址:433123 湖北省潜江市江汉油田向阳九号地25栋204室
国籍:CN
更多信息请下载全文后查看。
专利名称:一种水气自动分离装置
专利类型:实用新型专利
发明人:汪海江,韩聪,王静,董万胜,马涛,宋一萍,武宝山,陆旺申请号:CN201921882615.6
申请日:20191104
公开号:CN211328509U
公开日:
20200825
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种水气自动分离装置,属于分离技术领域,包括箱体、与箱体一侧连通的进水管、与箱体另一侧连通的出水管、与箱体下侧连通的若干个排污管以及设置在箱体上侧的若干个排气装置,箱体的中部设有阻气板,阻气板将箱体内部分隔成与出水管连通的排水室以及与进水管连通的排气室,排气装置包括与箱体的上侧连通的排气管以及设置在排气管内的浮球,排气管的中部鼓起形成一个容纳浮球的浮球室。
本实施例通过将箱体分隔成排气室和排水室,使带空气的水在排气室内缓存一段时间,使气体从水中自然排出,然后经过排气装置排到箱体外,从而达到水气自动分离的目的。
申请人:上海长凯岩土工程有限公司
地址:200093 上海市杨浦区军工路1076号031幢A68室
国籍:CN
代理机构:北京盛凡智荣知识产权代理有限公司
代理人:李娜
更多信息请下载全文后查看。
专利名称:一种水气分离装置专利类型:实用新型专利
发明人:于佰明
申请号:CN201120417515.3申请日:20111028
公开号:CN202289706U
公开日:
20120704
专利内容由知识产权出版社提供
摘要:本实用新型提出一种水气分离装置,包括壳体I、壳体II、螺母、堵塞、密封圈和铅封丝,壳体I和壳体II通过焊接或胶接连接成一体,形成具有一定容积的腔体,堵塞安装在壳体I下部的接口处,通过螺母将壳体I和堵塞固定连接在一起,壳体I和堵塞之间安装密封圈密封,铅封丝一端安装在壳体I上,另一端安装在螺母上。
本实用新型采用金属材料机加件、标准件,通过密封连接技术构成密闭容腔,利用气路与排水装置的位置差,实现水气分离,并收集在密闭容腔内,制作工艺简便、成本低;本实用新型按照系统使用需求,定期通过卸下螺母,开启装置,排空装置内部积水,具有可拆卸、重复使用功能;本实用新型具有体积小、质量轻,环境适应性强、使用寿命长的特点。
申请人:北京机电工程研究所
地址:100074 北京市7203信箱
国籍:CN
更多信息请下载全文后查看。

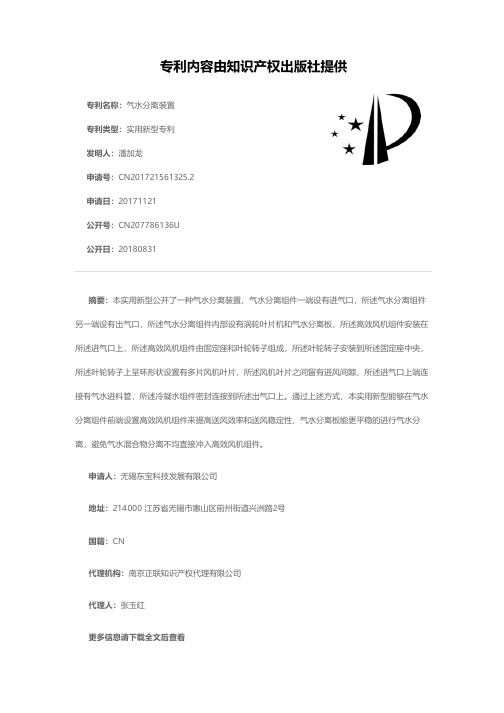

专利名称:气水分离装置
专利类型:实用新型专利
发明人:潘加龙
申请号:CN201721561325.2申请日:20171121
公开号:CN207786136U
公开日:
20180831
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种气水分离装置,气水分离组件一端设有进气口,所述气水分离组件另一端设有出气口,所述气水分离组件内部设有涡轮叶片机和气水分离板,所述高效风机组件安装在所述进气口上,所述高效风机组件由固定座和叶轮转子组成,所述叶轮转子安装到所述固定座中央,所述叶轮转子上呈环形状设置有多片风机叶片,所述风机叶片之间留有进风间隙,所述进气口上端连接有气水进料管,所述冷凝水组件密封连接到所述出气口上。
通过上述方式,本实用新型能够在气水分离组件前端设置高效风机组件来提高送风效率和送风稳定性,气水分离板能更平稳的进行气水分离,避免气水混合物分离不均直接冲入高效风机组件。
申请人:无锡东宝科技发展有限公司
地址:214000 江苏省无锡市惠山区前州街道兴洲路2号
国籍:CN
代理机构:南京正联知识产权代理有限公司
代理人:张玉红
更多信息请下载全文后查看。

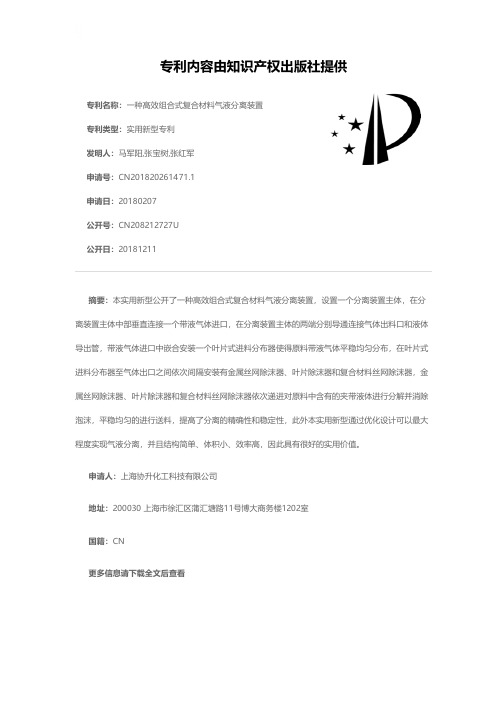

专利名称:一种高效组合式复合材料气液分离装置专利类型:实用新型专利
发明人:马军阳,张宝树,张红军
申请号:CN201820261471.1
申请日:20180207
公开号:CN208212727U
公开日:
20181211
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种高效组合式复合材料气液分离装置,设置一个分离装置主体,在分离装置主体中部垂直连接一个带液气体进口,在分离装置主体的两端分别导通连接气体出料口和液体导出管,带液气体进口中嵌合安装一个叶片式进料分布器使得原料带液气体平稳均匀分布,在叶片式进料分布器至气体出口之间依次间隔安装有金属丝网除沫器、叶片除沫器和复合材料丝网除沫器,金属丝网除沫器、叶片除沫器和复合材料丝网除沫器依次递进对原料中含有的夹带液体进行分解并消除泡沫,平稳均匀的进行送料,提高了分离的精确性和稳定性,此外本实用新型通过优化设计可以最大程度实现气液分离,并且结构简单、体积小、效率高,因此具有很好的实用价值。
申请人:上海协升化工科技有限公司
地址:200030 上海市徐汇区蒲汇塘路11号博大商务楼1202室
国籍:CN
更多信息请下载全文后查看。
(10)申请公布号 (43)申请公布日 2014.01.22C N 103527164A (21)申请号 201310547883.3(22)申请日 2013.11.06E21B 43/34(2006.01)(71)申请人淮南矿业(集团)有限责任公司地址232001 安徽省淮南市田家庵区洞山中路1号(72)发明人焦志军 夏抗生 黄志武 杨友山刘赵云 王昌盛 王纯亮 岳廷胜高强 马益民(74)专利代理机构北京同立钧成知识产权代理有限公司 11205代理人王庆龙(54)发明名称水气分离处理装置(57)摘要本发明提供一种水气分离处理装置,该装置包括密闭的筒状容器;在容器的上表面上设置有用于向容器内部输入水气混合物的引流管,以及用于排出从水气混合物分离出来的气体的出气管;引流管的入流端与抽采泵站正压侧连接,出流端设置在容器内部且临近容器下表面的位置;出气管的入气端设置在上表面上,出气端与抽采泵站负压侧连接;容器的侧壁上还设置有出水口。
本发明提供的水气分离处理装置,利用水将水气分离处理装置的低进端淹没达到水封效果,一方面利用负压引流的作用将水、瓦斯气引入,并通过水封效果将水、瓦斯气分离,另一方面通过负压引流将瓦斯气抽入抽采系统中,有效地实现水气分离。
(51)Int.Cl.权利要求书1页 说明书3页 附图1页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图1页(10)申请公布号CN 103527164 A1/1页1.一种水气分离处理装置,其特征在于,包括:密闭的筒状容器;在所述容器的上表面上设置有用于向所述容器内部输入水气混合物的引流管,以及用于排出从所述水气混合物分离出来的气体的出气管;所述引流管的入流端与抽采泵站正压侧连接,出流端设置在所述容器内部且临近所述容器下表面的位置;所述出气管的入气端设置在所述上表面上,出气端与所述抽采泵站负压侧连接;所述容器的侧壁上还设置有出水口。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910293271.3
(22)申请日 2019.04.12
(71)申请人 上海楞次新能源汽车科技有限公司
地址 201821 上海市嘉定区六里中心路511
号
(72)发明人 马天才 杜玮 刘通 袁昆
(74)专利代理机构 上海瀚桥专利代理事务所
(普通合伙) 31261
代理人 姚佳雯
(51)Int.Cl.
B01D 50/00(2006.01)
C01B 3/50(2006.01)
(54)发明名称
组合式气水分离装置
(57)摘要
本发明提供一种组合式气水分离装置,具
备:上部开口且下部设有排水口的壳体,安装于
排水口上的电磁阀,覆盖壳体的上部开口、且形
成有相互独立的出气口和蜗壳进气口、
与蜗壳进气口相连的蜗壳旋转室的上盖,与壳体同轴地位
于壳体内部、且以与出气口连通的形式安装于上
盖的套筒,和与壳体同轴地安装于套筒的下部的
滤芯。
根据本发明的组合式气水分离装置集成了
旋风分离器及滤芯过滤器的功能,无需安装导流
叶片,具有结构小巧、压降低、水分离效果好、安
装灵活等有益效果。
权利要求书1页 说明书4页 附图1页CN 109999591 A 2019.07.12
C N 109999591
A
权 利 要 求 书1/1页CN 109999591 A
1.一种组合式气水分离装置,其特征在于,具备:
上部开口且下部设有排水口的壳体,
安装于所述排水口上的电磁阀,
覆盖所述壳体的上部开口、且形成有相互独立的出气口和蜗壳进气口、与所述蜗壳进气口相连的蜗壳旋转室的上盖,
与所述壳体同轴地位于所述壳体内部、且以与所述出气口连通的形式安装于所述上盖的套筒,和
与所述壳体同轴地安装于所述套筒的下部的滤芯。
2.根据权利要求1所述的组合式气水分离装置,其特征在于,
还包括与所述壳体同轴地安装于所述滤芯的下部、且与所述壳体下方内部形成储水腔的伞形挡板。
3.根据权利要求2所述的组合式气水分离装置,其特征在于,
所述伞形挡板顶部设有固定所述滤芯的卡槽。
4.根据权利要求1所述的组合式气水分离装置,其特征在于,
所述上盖中面向壳体的一侧上形成有带螺纹的环形隔板。
5.根据权利要求2所述的组合式气水分离装置,其特征在于,
所述上盖的中央顶部固定有沿所述壳体的中心轴线延伸至所述壳体内部的螺柱,所述伞形挡板中心设有供所述螺柱穿过的中心孔。
6.根据权利要求1所述的组合式气水分离装置,其特征在于,
所述套筒的下部还形成有裙边,所述滤芯安装于所述裙边的内侧,所述裙边底部设有固定所述滤芯的卡槽。
7.根据权利要求1所述的组合式气水分离装置,其特征在于,
所述壳体的侧壁上安装有温度和/或压力传感器。
8.根据权利要求1所述的组合式气水分离装置,其特征在于,
所述滤芯材质为铜或尼龙。
9.根据权利要求1所述的组合式气水分离装置,其特征在于,
所述上盖与所述壳体连接处设置有异形密封圈。
10.根据权利要求1所述的组合式气水分离装置,其特征在于,
所述上盖与所述壳体通过设置于周边的螺栓连接固定。
2。
