电子技术基础(数字部分)译码器74LS138功能验证实验

74LS138部份38译码器部份实验38译码器是通过3条线来达到控制8条线的状态，即2的3次方。

在电路中，起到扩展IO资源用。

74LS138引脚定义：74LS138逻辑表：相关原理：程序运行照片：以下实验通过P1.0,P1.1,P1.2三条数据线通过74LS138译码作一个8路跑马灯实验。

接线方法：1、用4PIN数据排线插入CPU部份的JP44的P1.0-P1.3 口.另一端插入74LS138部份的JP22作为数据输入。

2、用一条8PIN数据排线，连接78LS138的输出口JP25到 8路指示灯的JP32，运行可看到跑马灯。

程序流程图：汇编语言参考程序：org 0000hajmp mainorg 0080h ;;定义P1.0,P1.1,P1.2 分别为AA,BB,CC 以便在程序中描述AA EQU P1.0BB EQU P1.1CC EQU P1.2MAIN:CLR CC ;状态1 A,B,C为000CLR BBCLR AACALL DELAY ;调用延时CLR CC ;状态2 A,B,C 为100 CLR BBSETB AACALL DELAY ;调用延时CLR CC ;状态2 A,B,C 为010 SETB BBCLR AACALL DELAYCLR CCSETB BBSETB AACALL DELAYSETB CCCLR BBCLR AACALL DELAYSETB CCCLR BBSETB AACALL DELAYSETB CCSETB BBCLR AACALL DELAYSETB CCSETB BBSETB AACALL DELAYJMP MAIN ;重新开始DELAY: ;延时子程序MOV R5,#255D3:MOV R2,#255D4: DJNZ R2,D4 DJNZ R5,D3RETEND。

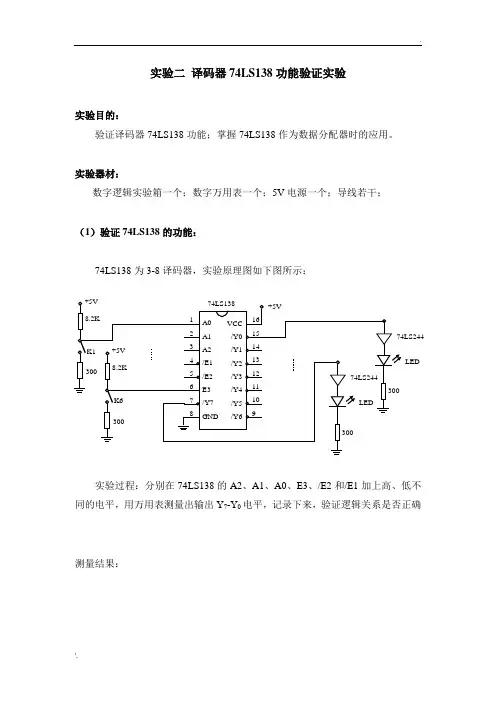

实验二译码器74LS138功能验证实验
实验目的：
验证译码器74LS138功能；掌握74LS138作为数据分配器时的应用。

实验器材：
数字逻辑实验箱一个；数字万用表一个；5V电源一个；导线若干；
（1）验证74LS138的功能：
74LS138为3-8译码器，实验原理图如下图所示：
LED
实验过程：分别在74LS138的A2、A1、A0、E3、/E2和/E1加上高、低不同的电平，用万用表测量出输出Y7-Y0电平，记录下来，验证逻辑关系是否正确
测量结果：
实验结论：当E3输入非高电平时，无论其他输入如何，电路输出都为高电
平，即译码器不处于工作状态；只有当E3输入为高电平，/E2和/E1同时为低电平时，译码器才处于工作状态，输出的低电平有效。

（2）验证74LS138作为数据分配器时的功能（设信号从/E1输入，从/Y5输出）。

电路原理如下：
实验过程如下：先将K1闭合，测量/E1引脚的电平关态和/Y5引脚的电平状态；再将先将K1断开，测量/E1引脚的电平关态和/Y5引脚的电平状态，没量结果如下：
结论： /E1引脚电平关态与/Y5引脚电平状态永远相同，说明接在/E1的信号被分配到/Y5输出。

LED。

实验三3-8译码器的功能测试及仿真实验三3-8译码器功能测试及仿真⼀、实验⽬的1、掌握中规模集成3-8译码器的逻辑功能和使⽤⽅法。

2、进⼀步掌握VHDL语⾔的设计。

⼆、预习要求复习有关译码器的原理。

三、实验仪器和设备1．数字电⼦技术实验台1台2．数字万⽤表1块3．导线若⼲4.MUX PLUSII软件5.74LS138集成块若⼲四、实验原理译码器是⼀个多输⼊、多输出的组合逻辑电路。

它的作⽤是把给定的代码进⾏“翻译”，变成相应的状态，使输出通道中相应的⼀路有信号输出。

译码器在数字系统中有⼴泛的⽤途，不仅⽤于代码的转换、终端的数字显⽰，还⽤于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选⽤不同种类的译码器。

译码器分为通⽤译码器和显⽰译码器两⼤类。

前者⼜分为变量译码器和代码变换译码器。

1．变量译码器（⼜称⼆进制译码器）⽤以表⽰输⼊变量的状态，如2线－4线、3线－8线和4线－16线译码器。

若有n个输⼊变量，则有2n个不同的组合状态，就有2n个输出端供其使⽤。

⽽每⼀个输出所代表的函数对应于n个输⼊变量的最⼩项。

以3线－8线译码器74LS138为例进⾏分析，下图(a)、(b)分别为其逻辑图及引脚排列。

其中 A2、A1、A0为地址输⼊端，0Y～7Y为译码输出端，S1、2S、3S为使能端。

下表为74LS138功能表，当S1＝1，2S＋3S＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均⽆信号（全为1）输出。

当S1＝0，2S＋3S＝X时，或 S1＝X，2S＋3S＝1时，译码器被禁⽌，所有输出同时为1。

3－8线译码器74LS138逻辑图及引脚排列图74LS138功能表输⼊输出S12S+3S A2A1A00Y1Y2Y3Y4Y5Y6Y7Y1 0 0 0 0 0 1 1 1 1 1 1 11 0 0 0 1 1 0 1 1 1 1 1 11 0 0 1 0 1 1 0 1 1 1 1 11 0 0 1 1 1 1 1 0 1 1 1 11 0 1 0 0 1 1 1 1 0 1 1 11 0 1 0 1 1 1 1 1 1 0 1 11 0 1 1 0 1 1 1 1 1 1 0 11 0 1 1 1 1 1 1 1 1 1 1 00 ×××× 1 1 1 1 1 1 1 1× 1 ××× 1 1 1 1 1 1 1 1⼆进制译码器实际上也是负脉冲输出的脉冲分配器。

实验四 74HC138译码器实验一、实验目的与要求1、掌握74HC138译码器的工作原理，熟悉74HC138译码器的具体运用连接方法,了解74HC138是如何译码的。

2、认真预习本节实验内容，尝试自行编写程序，填写实验报告二、实验内容1、编写程序：使用82C55的PC0、PC1、PC2控制74HC138的数据输入端，通过译码产生8选1个选通信号，轮流点亮8个LED指示灯。

2、运行程序，验证译码的正确性。

1C3区C3区C3B4区：CS、A0、A1——A3区:CS1、A0、A12、调试程序,查看运行结果是否正确。

五、实验程序及流程图。

MODEL TINYCon_8255 EQU0F003H;8255控制口PC_8255 EQU 0F002H；8255 PC口.STACK 100.CODESTART:MOV DX，Con_8255MOV AL,80HOUT DX，AL;8255初始化，PC口作输出用MOV DX,PC_8255MOV AL,0START1：OUT DX，ALCALL DelayINC ALJMP START1Delay PROC NEAR;延时Delay1：XOR CX，CXLOOP ＄RETDelay ENDPEND START六、实验结果8个LED灯循环亮灭。

七、实验总结74HC138译码器通过将ABC三个口表示的十进制数转换为Y0-Y7显示的二进制数实现译码，并且可与控制端口一起实现对地址的选择。

还可以将74HC138译码器与8255的三个端口连在一起,实现对它的编程控制。
