电路理论复习题

.

1 / 31 5A120VI+-U

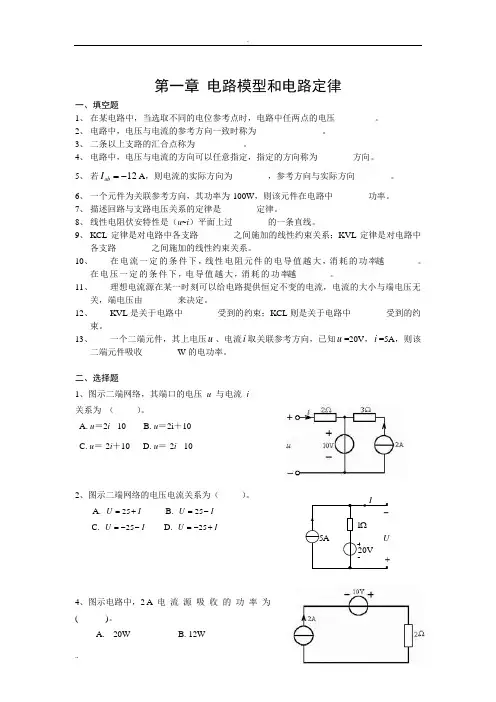

第一章 电路模型和电路定律

一、填空题

1、 在某电路中，当选取不同的电位参考点时，电路中任两点的电压_________。

2、 电路中，电压与电流的参考方向一致时称为_______________。

3、 二条以上支路的汇合点称为___________。

4、 电路中，电压与电流的方向可以任意指定，指定的方向称为________方向。

5、 若12abIA，则电流的实际方向为________，参考方向与实际方向________。

6、 一个元件为关联参考方向，其功率为-100W，则该元件在电路中________功率。

7、 描述回路与支路电压关系的定律是________定律。

8、 线性电阻伏安特性是（u~i）平面上过________的一条直线。

9、 KCL定律是对电路中各支路________之间施加的线性约束关系；KVL定律是对电路中各支路________之间施加的线性约束关系。

10、 在电流一定的条件下，线性电阻元件的电导值越大，消耗的功率越________。在电压一定的条件下，电导值越大，消耗的功率越________。

11、 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由________来决定。

12、 KVL是关于电路中________受到的约束；KCL则是关于电路中________受到的约束。

13、 一个二端元件，其上电压u、电流i取关联参考方向，已知u=20V，i=5A，则该二端元件吸收________W的电功率。

二、选择题

1、图示二端网络，其端口的电压u与电流i关系为（ ）。

A. u＝2i - 10 B. u＝2i＋10

C. u＝-2i＋10 D. u＝-2i - 10

2、图示二端网络的电压电流关系为（ ）。

A. UI25B. UI25

C. UI25D. UI25

4、图示电路中，2 A电流源吸收的功率为

( )。

A. 20W B.12W .

2 / 31 a+90V+SU3k2k-10V7kI C. 2W D. 8W

5、图示单口网络，其端口的VCR关系是（ ）。

A. u＝3i - 2 B. u＝3i＋2

C. u＝-3i - 2 D. u＝-3i＋2

6、图示电路，电流i的正确答案是（ ）。

A. 1.5A B. 2A

C. 3AD. 6A

7、图示电路，受控源吸收的功率为（ ）。

A. 1W B. -1W

C. 2W D. -2W

8、图示电路中电流源的功率为（ ）。

A. 吸收75W B. 发出75W

C. 发出50W D. 吸收50W

9、图示电路中,若I0,则Ua为( )。

A. 60 V B. 70 V

C. 90 VD. -10 V

i

4V

u 6Ω

6Ω

12V 2i 2Ω

2Ω i

u

5V 2u 1Ω

2Ω i

100Ω0.5A 100V .

3 / 31

10、对图示电路，如改变R1使U1减小，则U2（ ）。

A. 不变 B. 减小

C. 增大 D. 无法确定

第二章电阻电路的等效变换

一、填空题

1、 在串联电路中某电阻的阻值越大，则其上的压降越________，它消耗的电功率也越________。

2、 将1R=10Ω，2R=5Ω的两只电阻串联后接到电压为30V的电路中，电阻2R两端的电压为________V；若把它们并联，流过2R的电流为________A。

3、 电阻1R=60Ω，2R=20Ω，若它们串联起来使用，则总电阻为_________Ω；若将它们并联起来，则总电阻为_________Ω。

4、 戴维宁定理是将____________等效为恒压源与电阻的串联。

5、 电阻串联时，每个电阻中的________相同。

6、 电阻并联时，各电阻的________相同。

7、 4Ω、6Ω和12Ω三个电阻并联，其总电阻是________；此时，每个电阻中的电流与它们各自的电导值成________比。

8、 3Ω和6Ω电阻串联，若6Ω电阻上电压为3V，则总电压为________V。

9、 理想电压源和理想电流源串联，其等效电路为_____________；理想电流源和电阻串联，其等效电路为_____________。

10、 某二端网络只含电阻和受控源，则此二端网络可以用________元件等效替代。如果其数值为负，表明此二端网络________功率。

11、 某二端电阻网络端口的电压u与电流i为关联方向，已知网络的开路电压OCU为1 V，该网络部独立源置零时的等效电阻oR为 12Ω，则该网络的电压电流关系为u = ________。

12、 两个电路的等效是指对外部而言，即保证端口的________关系相同。

13、 实际电源可以用________和________的串联组合来表示。

实际电源可以用________和________的并联组合来表示。

二、选择题

1、已知某实际直流电源的电压电流关系为u = 5i + 10，u和i 为关联参考方向，单位分别为 V 和 A。若该实际电源的模型是电流源与电阻并联，则电流源和电阻值分别为（ ）。

A. 2 A、5 B. 5 A、2 C. 10 A、2 D. 5 A、10 .

4 / 31

USRI+-U

2、图示电路 a、b二端可等效为一个电路元件, 这个元件是( )。

A. 5V电压源 B. 10V电压源

C. 3A电流源 D. 2电阻

3、如图所示, 特性曲线a与b所表征的元件

分别应为（ ）。

A. 线性电阻与理想电压源

B. 实际电源与短路, 即R0

C. 实际电源与开路, 即R

D. 两个不同数值的线性电阻

4、电路如图所示, US为独立电压源, 若外电路不变, 仅电阻R变化时, 将会引起（ ）。

A. 端电压U的变化

B. 输出电流I的变化

C. 电阻R支路电流的变化

D. 上述三者同时变化

5、图示电路中的电流I为（ ）。

A. IS B.

0

C. IS D. sUR

6、图示电路中，已知R1 > R2 > R3，则消耗功率最大的电阻是（ ）。

A. R1 B. R2

C. R3 D. 不能确定

abuiSuSiO .

5 / 31

7、电路如图所示, 开关S由打开到闭合, 电路发生变化的是（ ）。

A. 电压UB. 电流I

C. 电压源的功率D. 电流源的功率

8、图示二端网络的输入电阻为( )。

A. 3 B. 6

C. 5 D. 3

9、图示电路的输入电阻为（ ）。

A. 1 B. 1

C. 2 D. 2

10、图示电路，电压u正确答案( )。

A. 2V B. -2V C. 4V D. -4V

11、如图电路中端口开路电压U为（ ）

A. 8 V B. 2 V

C. 2 V D. 4 V

12、一段含源支路及其ui特性如图所示, 图中三条直线对应于电阻R的三个不同数值R1、R2、R3，则可看出正确答案是()。

A. R10, 且RRR123

B. R10, 且RRR123 +-RUSuUSOuiR1R2R3i224451AUS1VI2.5 U

I

U 6Ω 3Ω 1Ω 2Ω

u

9V 4Ω

3Ω 3Ω

6Ω

15V3A4A+-U.

6 / 31 C. R10, 且RRR123

D. R10, 且RRR123

三、计算题

1、如图电路中全部电阻均为1Ω,求输入电阻Rin。

第三章电阻电路的一般分析

一、填空题

1、 1具有n个节电的电路，有__________个独立的KCL方程。

2、

2具有n个节点、b条支路的电路，其独立回路数为__________。

3、 3一个具有5个节点、8条支路的电路，其KCL独立方程数为__________，KVL独立方程数为__________。

4、 一个含有6条支路、3个节点的电路，其独立的KCL方程有________个，独立的KVL方程有________个；若用2b方程法分析，则应有________个独立方程。

二、选择题

1、图示电路中节点a的节点方程为( )

A. 1111112313RRRURRUIabS

B. 111122RRURUIabS

C. 11111223RRURRUIabS

D. 111122RRURUIabS

2、对图示电路，节点1的结点方程为( )。

baR2ISR1R3R4
