电路理论 电路理论复习

课程内容

本门课程主要讲授电路的基本定理和定律；基本分析方法；单相和三相交流电路；非正

弦交流电路；电路的暂态分析法（时域和复频域）；二端口网络；网络的矩阵方程。

教学目的

本门课是研究电学中各种电路模型的理论和分析方法的一门基础理论科学。通过对本课

程的学习，要求学生掌握电路中的基本定理、定律，掌握各种电路的基本概念，学会应用各

种方法进行电路的稳态和暂态分析，掌握基本实验技术，为进一步学习有关专业课程奠定良

好的电路基础知识。

第一章 电路分析的基本概念和基本定律

本章从引入电路模型的概念开始，介绍常用的电路元件及其伏安特性；简

单电路等效变换的方法；包括电阻和电源的联接及电源的等效变换；同时引入

电流和电压的参考方向及基尔霍夫两个定律：电流定律和电压定律。

第一节 电路和电路模型（model ）

教学目的：掌握电路的基本组成；学习电路模型的建立。

教学重点：电路的模型建立。

教学难点：如何用集总参数电路代替实际电路。

教学方法：自学

第二节 电压和电流的参考方向(reference direction)

教学目的：掌握电流和电压的基本概念；电流和电压的参考方向的设定。

教学重点：电流和电压的参考方向的设定。

难点：关联参考方向和非关联参考方向的引入。

教学方法：课堂讲授，多媒体。

教学过程：

一. 电流(current)

1. 电流：

2. 电流的参考方向

参考方向：任意选定的一个方向作为电流的参考方向。

例

单位名称：安（培） 符号：A （Ampere）

二. 电压 (voltage)

1. 电压 (voltage)：

单位名称：伏(特) 符号：V（Volt）

2. 电压(降)的参考方向

三. 电位

小结

(1) 分析电路前必须选定电压和电流的参考方向。

(2) 参考方向一经选定，必须在图中相应位置标注 (包括方向和符号），在计算

过程中不得任意改变。

(3) 关联参考方向和非关联参考方向。

(4) 参考方向也称为假定正方向，以后讨论均在参考方向下进

1：电位是相对的量，其高低正负取决于（ ）。

回答：参考点

2：不能独立向外电路提供能量，而是受电路中某个支路的电压或电流控制的电源叫（ ）。

回答：受控源

3：振幅、角频率和（ ）称为正弦量的三要素。

回答：初相

4：并联的负载电阻越多（负载增加），则总电阻越（ ）。

回答：小

5：任一电路的任一节点上，流入节点电流的代数和等于（ ）。

回答：零

6：电流的基本单位是（ ）。

回答：安培

7：与理想电压源（ ）联的支路对外可以开路等效。

回答：并

8：电气设备只有在（ ）状态下工作，才最经济合理、安全可靠。

回答：额定

9：通常规定（ ）电荷运动的方向为电流的实际方向。

回答：正

10：电容元件的电压相位（ ）电流相位。

回答：滞后

11：两个同频率正弦量之间的相位差等于（）之差。

回答：初相

12：电位是相对于（ ）的电压。

回答：参考点

13：支路电流法原则上适用适用于支路数较（ ）的电路。

回答：少

14：电压定律是用来确定回路中各段（ ）之间关系的电路定律。

回答：电压

15：KCL和KVL阐述的是电路结构上（ ）的约束关系，取决于电路的连接形式，与支路元件的性质（ ）。

回答：电压与电流、无关

16：各种电气设备或元器件的电压、电流及功率都规定一个限额，这个限额值就称为电气设备的（ ）。

回答：额定值

17：节点电压法适用于支路数较（ ）但节点数较少的复杂电路。

回答：多

18：三个电阻元件的一端连接在一起，另一端分别接到外部电路的三个节点的连接称（ ）连接。

回答：星形

19：提高功率因数的原则是补偿前后（ ）不变。

回答：P U

20：交流电可通过（ ）任意变换电流、电压，便于输送、分配和使用。

回答：变压器

1：任一时刻，沿任一回路参考方向绕行方向一周，回路中各段电压的代数和恒等于（ ）。

回答：零

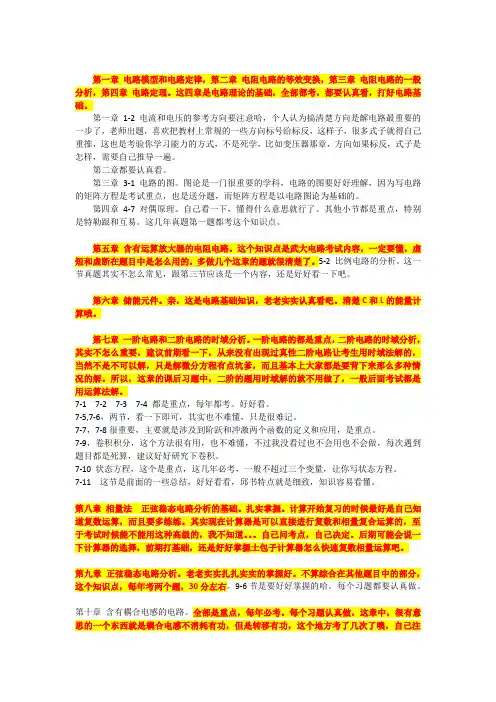

第一章 电路模型和电路定律，第二章 电阻电路的等效变换，第三章 电阻电路的一般分析，第四章 电路定理。这四章是电路理论的基础，全部都考，都要认真看，打好电路基础。

第一章 1-2电流和电压的参考方向要注意哈，个人认为搞清楚方向是解电路最重要的一步了，老师出题，喜欢把教材上常规的一些方向标号给标反，这样子，很多式子就得自己重推，这也是考验你学习能力的方式，不是死学，比如变压器那章，方向如果标反，式子是怎样，需要自己推导一遍。

第二章都要认真看。

第三章 3-1 电路的图。图论是一门很重要的学科，电路的图要好好理解，因为写电路的矩阵方程是考试重点，也是送分题，而矩阵方程是以电路图论为基础的。

第四章 4-7对偶原理。自己看一下，懂得什么意思就行了。其他小节都是重点，特别是特勒跟和互易。这几年真题第一题都考这个知识点。

第五章 含有运算放大器的电阻电路。这个知识点是武大电路考试内容，一定要懂，虚短和虚断在题目中是怎么用的，多做几个这章的题就很清楚了。5-2 比例电路的分析。这一节真题其实不怎么常见，跟第三节应该是一个内容，还是好好看一下吧。

第六章 储能元件。亲，这是电路基础知识，老老实实认真看吧。清楚C和L的能量计算哦。

第七章 一阶电路和二阶电路的时域分析。一阶电路的都是重点，二阶电路的时域分析，其实不怎么重要，建议前期看一下，从来没有出现过真性二阶电路让考生用时域法解的，当然不是不可以解，只是解微分方程有点坑爹，而且基本上大家都是要背下来那么多种情况的解。所以，这章的课后习题中，二阶的题用时域解的就不用做了，一般后面考试都是用运算法解。

7-1 7-2 7-3 7-4 都是重点，每年都考。好好看。

7-5,7-6，两节，看一下即可，其实也不难懂，只是很难记。

7-7，7-8很重要，主要就是涉及到阶跃和冲激两个函数的定义和应用，是重点。

7-9，卷积积分，这个方法很有用，也不难懂，不过我没看过也不会用也不会做，每次遇到题目都是死算，建议好好研究下卷积。

（一）

一、单选题

1.交流电可通过（ ）任意变换电流、电压，便于输送、分配和使用。

A. 电源

B. 变压器

C. 电感答案 B

2.受控源的电动势或输出电流，受电路中（）控制。

A. 电流

B. 电压

C. 电流或电压答案 C

3.以支路电流为未知量，根据基尔霍夫两定律列出必要的电路方程，再求解各支路电流的方法，称支路（ ）法。

A. 电流

B. 电压

C. 电阻答案 A

4.在电路等效的过程中，与理想电压源（）联的电流源不起作用。

A. 串

B. 并

C. 混答案 B

5.电感上无功功率是指吸收电能转换成（ ）能的功率。

A. 电

B. 磁

C. 化学答案 B

6.在电路等效的过程中，与理想电流源（）联的电压源不起作用。

A. 串 B. 并

C. 混答案 A

7.叠加定理只适用于（）电路。

A. 线性

B. 非线性

C. 非线性时变答案 A

8.以假想的回路电流为未知量，根据KVL定律列出必要的电路方程，再求解客观存在的各支路电流的方法，称（）电流法。

A. 回路

B. 节点

C. 支路答案 A

9.火线与火线之间的电压称为（ ）电压。

A. 相

B. 线

C. 直流答案 C

10.与理想电流源（ ）联的支路对外可以短路等效。

A. 串

B. 并

C. 混答案 A

11.对外提供恒定的电压，而与流过它的电流无关的电源是（ ）。

A. 电压源

B. 瓦特

C. 电流源答案 A

12.功率因数越低，发电机、变压器等电气设备输出的有功功率就越低，其容量利用率就（ ）。

A. 低

B. 高 C. 大答案 A

13.电路中某点的电位大小是（）的量
