模拟练习题
一、选择题：
1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7A B、6A C、5A D、4A
2、关于理想电感元件的伏安关系，下列各式正确的有 ( )
A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt
3、耦合电感的顺串时等效电感为( ) 。
A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2+M2 D、 Leq=L1L2-M2
4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )
A、电阻性质 B、电感性质 C、电容性质
5、图1-2示电路中, 若Uo=KUs, 则K为 （ ）
A. B. C.
D.
6、图1-3中构成割集的支路集合是（ ）
A. {1，2，3} B. {1，4，5}
C. {1，4，3，5} D. {1，2，3，4，5}
7、若图1-4示无源二端网络N的(复)导纳Y=2-450 S，则其等效串联电路中的元件为（ ）
A. R=1Ω ωL=1 B. R=0.5 ωL=0.5
C. R=1Ω =1 D.R=0.5
8、图1-5示并联的有互感线圈的等效电感为 （ ）
A. L1+L2+2M B. L1+L2－2M
C. D.
二、填空：
1、图1.1所示电路中理想电流源吸收的功率为 。
2、图1.2所示电路中电阻的单位为Ω，则电流I为 。 图1-3
图1-4
图1-5
3、已知i=10cos(100t-30。)A，u=5sin(100t-60。)A,则 i、u的相
位差为 且i u。
4、三相对称电路，当负载为星形接法时，相电压与线电压的关系为 ；
相电流与线电流的关系为 。
5、图2-1示二端网络的电压电流关系为
6、图2-3示二端电路戴维宁等效变换的形式为
7、已知正弦电压u1=10sin(ωt+60º)V和
u2=-6cos(ωt+30º)V,u1(t)和u2(t)的相位
关系是: u1 u2的相位差为 。
8、图2-4所示含源二端网络N外接R为12Ω时，
I=2A；当 R短路时，I=5A。当R=24Ω时，I应为：
三、如图所示电路，求受控源输出的功率。
四、求图示电路的等效阻抗， 已知ω＝ 105 rad/s 。 图2-3
图2-4
五、求下图所示两端口网络的 T 参数。
六、求图示电路在开关闭合瞬间各支路电流和电感电压。 （10分）
（a）
七、如下图所示，用叠加定理求UO。
3A
2Ω 8Ω 10Ω
40Ω
136V ＋
＿ ＋
＿ ＋
＿ UO 50V
八、如图所示电路中含有VCCS，用戴维宁定理求6电阻上的电压U。（10分）
（a）
九、求图（a）所示电路的戴维南等效电路。
（ a ）

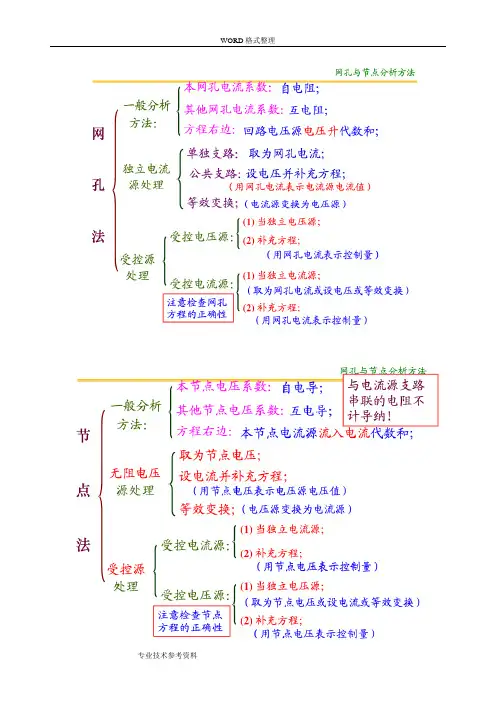

十、用网孔电流法求图所示电路中各电源提供的电功率。
十一、如图所示电路，求受控电流源输出的功率。
十二、求如图所示一端口的输入电阻Rin。（10分）
1R2R3Rii1`1
十三、求图示两端口电路的 Z 参数。（10分）
十四、如图所示电路，求：⑴ RL获得最大功率时的RL值；⑵ 计算RL获得的最大功率PL；⑶ 当RL 获得最大功率时，求电压源产生的电功率传递给RL的百分比。（10分）
模拟练习题答案
一、选择题：
CDACC CBC
二、填空：(每空2分，共14分)
1、-15W 。2、 -1A 。 3、1200
超前。
4、3/LPUU； LPII 。5、U＝－I－25
6、 Vuab5 7、超前、1200。 8、1.25A
三、如图所示电路，求受控源输出的功率。
四、求图示电路的等效阻抗， 已知ω＝ 105 rad/s 。
解：
感抗和容抗为：
所以电路的等效阻抗为
五、求下图所示两端口网络的 T 参数。
解： 图（a）的两端口网络可以看成图（b）所示的三个两端口的级联，易求出：
则图（a）二端口的 T 参数矩阵等于级联的三个两端口端口的 T 参数矩阵相乘：
六、求图示电路在开关闭合瞬间各支路电流和电感电压。 （10分）
（a） (b) （c）
解：(1) 把图 (a) t=0－ 电路中的电感短路，电容开路，如图（b）所示，则：
(2) 画出0+等效电路如图(c)所示，电感用电流源替代，电容用电压源替代解得：
七、如下图所示，用叠加定理求UO。
解：136V电压源单独作用时
VUo9544104010401040104082136
50V电压源单独作用时
VUo9200401040105040101050
3A电流源单独作用时
VUo924
VUUUUoooo80
八、如图所示电路中含有VCCS，用戴维宁定理求6电阻上的电压U。（10分）
（a） (b) (c)
解：先将ab左端电阻移去，如图（b）所示，求开路电压V8ocU；再将ab短接，如图（c）所示，求出短路电流AIsc8.0，然后戴维宁等效电阻108.08scoceqIUR。则从ab两端向左看进去的戴维宁等效电路如(d)所示，由分压定理可知6电阻上的电压VU386106。 （d） 3A
