电力系统继电保护 复习题

  • 格式：doc
  • 大小：158.50 KB
  • 文档页数：3

1 / 3

维护版权所有，严禁复印室私留 复习题

一、填空题

1、电力系统发生故障时，继电保护装置应 将故障 部分切除，电力系统出现不正常工作时，继电保护装置一般应

发出信号 。

2、继电保护的可靠性是指保护在应动作时 不拒动 ，不应动作时 不误动 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用 保护范围的大小

来表示。

4、距离保护是反应 故障点到保护安装处

的距离，并根据距离的远近确定 动作时间

的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 方向圆阻抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 大小和 相位的原理实现的，因此它不反应 外部故障 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 高次谐波 分量，其中以 二次谐波 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即

采用速饱和中间变流器，

二次谐波制动的方法 和 间断角鉴别的方法 。

二、单项选择题

1、电力系统最危险的故障是（ C ）。（A）单相接地 （B）两相短路 （C）三相短路

2、继电保护的灵敏系数senK要求（ C ）。（A）1senK （B）1senK （C）1senK

3、定时限过电流保护需要考虑返回系数，是为了（ B ）。

（A）提高保护的灵敏性 （B）外部故障切除后保护可靠返回 （C）解决选择性

4、三段式电流保护中，保护范围最小的是（ A ）

（A）瞬时电流速断保护 （B）限时电流速断保护 （C）定时限过电流保护

5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判别故障方向

（A）全阻抗继电器； （B）方向圆阻抗继电器； （C）偏移圆阻抗继电器

6、有一整定阻抗为860setZ的方向圆阻抗继电器，当测量阻抗430mZ时，该继电器处于（ A ）状态。

（A）动作 （B）不动作 （C）临界动作

7、考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（ A ）。

（A）大于1，并取可能的最小值 （B）大于1，并取可能的最大值 （C）小于1，并取可能的最小值

○8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ B ）。

（A）全阻抗继电器； （B）方向圆阻抗继电器； （C）偏移圆阻抗继电器

○9、被保护线路区内短路并伴随通道破坏时，对于相差高频保护（ A ）

（A）能正确动作 （B）可能拒动 （C）可能误动

○10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k点短路，若A-B线路通道故障，则保护1、2将（ C ）。（A）均跳闸 （B）均闭锁 （C）保护1跳闸，保护2 闭锁

图1

11、变压器的电流速断保护与( C )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。

（A）过电流 （B）过负荷 （C）瓦斯

12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ B ）选择。

（A）负荷电流 （B）额定电流 （C）短路电流

1、何谓比率制动特性？对具有比率制动特性的差动继电器，何谓最大制动比、最小工作电流、拐点电流？（8分）

答：比率制动特性是指继电器的动作电流和继电器的制动电流的关系特性。

如图，最大制动比.max.max.max;setresresIKI g点所对应的动作电流.minsetI称为最小动作电流；相对应的制动电流.resgI称为称为拐点电流。p.274

2、变压器纵差动保护中，不平衡电流产生的原因是什么？

答：不平衡电流产生的原因是： ~~123456ABCDk 2 / 3

维护版权所有，严禁复印室私留 1、变压器两侧电流互感器的计算变比与实际变比不一致（

2、变压器带负荷调节分接头

3、电流互感器有传变误差

4、变压器的励磁电流

3、有一方向阻抗继电器，若正常运行时的测量阻抗为3.530,要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（设75sen)

答：为了使该方向阻抗继电器在正常运行时不动作，

其对应于30m时的动作阻抗mZ最大不能超过3.5，又知其75sen，如图所示，整定阻抗最大不能超过

3.5/cos(7530)4.95setZΩ

解：1、对电流保护1段，即瞬时电流速断保护进行整定计算

1）求动作电流。按躲过最大运行方式下本线路末端（即母线处）三相短路时流过保护的最大短路电流整定，即

kAlZXEKIKIABsIrelKBIrelact8.1104.02.03/5.1025.1.1min.max.'1.

2）动作时限。为保护固有动作时间，即st01

3）灵敏性校验，即求保护范围。

在最大运行方式下发生三相短路时的保护范围为

满足要求 %50%2.79%1001092.7%100%92.7)2.08.13/5.10(4.01)(1maxmaxmin.'1maxlIlkMXIEZlsactS

在最小运行方式下发生两相短路时的保护范围为

满足要求 %15%4.65%1001054.6%100%54.6)3.08.13/5.1023(4.01).23(1minminmax.'1minlIlkMXIEZlsactS

2、对电流保护2段，即瞬时电流速断保护进行整定计算

1）求动作电流。按与相邻线路保护2的1段动作电流相配合的原则整定，即

kAlZXEKKIKKIACsSIrelIIrelKCIrelIIrelact82.0)1510(4.02.03/5.1025.11.1.1min.max.''1.

2) 动作时限。应比相邻线路保护2的1段动作时限高一个时限级差t，即sttt5.0'2''

3）灵敏系数校验。利用最小运行方式下本线路末端（即B母线处）发生两相金属性短路时流过保护的电流来校验，即

3.149.182.0)104.03.03/5.10.23().23(''1.1max.''1min.actABsSactKBlmIlZXEIIK满足要求

3. 对电流保护3段，即定时限过电流保护进行整定计算

1）求动作电流。按躲过本线路可能流过的最在负荷电流来整定，即

kAIKKKIlBAressIIIrelact38.015.085.08.12.1.max.1.

2） 动作时限。应比相邻线路保护的最大动作时限高一个时限级差t，即

sttttt5.12max.3max.21 3075setZmZjxR 3 / 3

维护版权所有，严禁复印室私留 3）灵敏系数校验。

作近后备时。利用最小运行方式下本线路末端两相金属性短路时流过保护的电流校验灵敏系数，即

5.121.338.0)104.03.03/5.10.23().23(1.1max.1.min.满足要求actABsSactKBlmIlZXEIIK

作远后备时。利用最小运行方式下相邻线路末端发生两相金属性短路时流过保护的电流校验灵敏系数，即

2.134.138.0)254.03.03/5.10.23().23(1.1max.1.min.满足要求actACsSactKClmIlZXEIIK

1、如图3，已知：网络的正序阻抗Z1=0.45Ω/km，阻抗角65L。线路上采用三段式距离保护，其第I、II、III段阻抗元件均采用0°接线的方向阻抗继电器，继电器的最灵敏角65sen，保护2的延时22ts，线路AB、BC的最大负荷电流均为400A，负荷的自起动系数2,ssK继电器的返回系数1.2reK，并设0.85IrelK，1.15IIrelK，负荷的功率因数cos0.9D，变压器采用了能保护整个变压器的无时限纵差保护。试求：距离保护1第 I段的动作阻抗，第II段、第III段的灵敏度与动作时间。

38km62kmABCD30km115/3AEkV.min10sAX.max20sAX115/3BEkV.min30sBX.max40sBX11284.7TTZZT1T22

解：1、距离保护1第I段： 动作阻抗： 10.850.453011.16IsetrelABZKZ

2、保护1的第II段（分两种情况）：

（1）与相邻线路配合：1min()IIIsetrelABrelbBCZKZKKZ

minminmax1013.5(1)(1)1.5940sAABbsBXZKX 10.8(13.50.851.590.4538)29.29setZ

（2）与变压器支路配合：1min()2IIITsetrelABrelbZZKZKK （1分）

minminmax1013.5(1)(1)1.5940sAABbsBXZKX184.70.7(13.50.71.59)42.442setZ

对以上两种情况，取较小者，所以：129.29setZ 灵敏度：29.292.171.513.5IIsetAsenABZKZ 满足要求。

动作时间：0.5IIts

3、距离保护1的第III段：采用方向阻抗继电器，

min1cos()LsetIIIrelressLDZZKKK， minminmax0.9110142.8930.4LLLUZI，

1.2reK，2ssK，1.15IIIrelK，1cos0.925.8D，1142.8966.811.151.22cos(6525.8)setZ

灵敏度：（1）考虑本线路末端：166.814.931.513.5setABZKZsen近 （2）考虑相邻元件a：相邻线路末端

1maxsetABbBCZKZKZset远＋， maxmaxmin2013.5(1)(1)2.1230sAABbsBXZKX， 1max66.811.341.213.52.1217.1setABbBCZKZKZsen远＋＋ 满足要求。

合集下载

《电力系统继电保护》习题及答案

《电力系统继电保护》习题及答案

《电力系统继电保护》项目一 电力系统继电保护初步知识

一、单选题

1．过电流继电器的返回系数（B）

A．等于0 B．小于1

C．等于1 D．大于1

2．在双侧电源系统中,采用方向元件是为了提高保护的（ D ）

A．方向性 B．可靠性

C．灵敏性 D．选择性

3.过电流继电器的动作电流（A）返回电流。

(A)大于； （B)小于； (C)等于。

二、填空题

1.反应故障时电流增大而动作的保护称为___________。

(过电流保护)

2.对本元件的主保护起后备作用的保护称为____________。

(近后备保护)

3.所谓灵敏性是指对_______________发生故障的反应能力。

（保护范围内）

4．动作电流是指能使继电器动作的______________。（最小电流）

5. 电力系统发生故障时,继电保护装置应_____________（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应_____________（发出信号）。

6. 电力系统切除故障的时间包括______________（继电保护动作）时间和_____________（断路器跳闸）的时间。

7. 继电保护装置一般是由测量部分、_________（逻辑部分）和____________（执行部分）组成。

8. 继电保护的可靠性是指保护在应动作时________（不拒动）,不应动作时____________（不误动）

三、判断题

1.电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。(√)

2.电力系统故障时,继电保护装置只发出信号,不切除故障设备。(×) 3.继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。(√)

4.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。（×）

5.保护范围大的保护,灵敏性好。（√)

四、简答题

1.何谓电力系统的“故障”、“ 异常运行状态”、与“事故”？

电力系统继电保护复习题

电力系统继电保护复习题

电力系统继电保护复习题

电力系统继电保护复习题

一、名词解释。

1.异常运行状态：

2.事故：

3.主保护：

4.电流互感器标有5P10，表示：

5.无时限电流速断保护：

6.最大运行方式：

7.最小运行方式：

8.限时速断保护：

9.阶梯时限特性：

10.功率方向继电器的接线方式：

11.单相式阻抗继电器：

12.阻抗继电器的接线方式：

13.比率制动特性：

14.瓦斯保护：

15.固定连接的双母线：

二、填空题。

1.运行中的电力设备有正常、异常、故障三种。

2.继电保护按其功能不同有主保护、后备保护及辅助保护，且后备保护又有远

后备与近后备保护。

3.电流继电器的作用是：测量电流的大小。

4.当变压器过电流保护采用三相三继电器式接线时，在电压器三角形侧发生a、

b两相短路时，星形侧接于B相的继电器电流比其他两相大一倍。

5.对于无时限电流速断保护利用动作电流的整定能满足选择性要求时，可以不 装方向元件。

6.系统中任意一点发生接地短路时，都会出现零序电流和零序电压，故障点处

零序电压最高，变压器中性点处零序电压为零。

7.反映相间短路的电流保护一般采用三段式结构。

8.三段式零序方向电流保护由无时限零序方向电流速断，限时零序方向电流速

断和零序方向过电流保护组成。

9.中性点经消弧线圈接地的电网要实现有选择性的接地保护一般采用无选择

性的绝缘装置。

10.阻抗继电器是距离保护的核心元件，它的作用是测量故障点到保护安装处的

阻抗，并与整定阻抗进行比较以确定保护是否动作。

11.为反应任一相的接地短路，接地距离保护必须采用三个阻抗继电器。

12.变压器的主保护主要有气体保护、纵差动保护。

13.在中性点非直接接地的供电网络中，电动机的纵差保护一般采用的是

两相式接线。

14、在继电保护整定计算中，通常要考虑系统的最大、最小两种

极端运行方式。

15、高频通道的工作方式有载波通道、微波通和光纤通道三种。

电力系统继电保护

电力系统继电保护

《 继电器保护原理课程 》 第 1 页 （共 页）

华南理工大学网络教育学院《电力系统继电保护原理》课程作业题目2020202

作业答题注意事项：

1） 本作业共含一：客观题共40题（单选题或判断题，题后没有选项的为判断题），二：主观题10题。所有题目答案务必填写在答题文件页面的答题表格的空白单元格中，填写在题目中间或下面空白处的答案以0分计 。单项选择题填写字母ABCD之一，判断题大写V字表示正确，大写X表示错误。其它填写方法将不能正确判别；主观题和客观题答案均需写在答题文件页面内各题的表格方框内，其内容框大小可自行调节；

2） 不要把答案拍摄成图片再贴入本文档，不要修改本文件中答题表格格式，不要删除表格之间的分界线。务必将答题文件命名为“[学生姓名][答案].doc”,用word2003格式存储并上传到网页，谢谢！

3） 提交作业答案文件时请删除所有题目，仅提交答案文件即可。答案文件应仅含个人信息表、客观题答案表和主观题答题表，不含题目；

4） 不标注本人姓名的文件名无效，仅将答案拷贝到网页编辑框而没有上传答案word附件的作业，可能会造成批阅速度、格式正确性上的较大困难，请同学们理解。

作业题目

一、 客观题（单项选择题或判断题）（40题，每题1分）

1、 电力系统中发生概率最大故障是（C ）。

A. 三相短路；

B. 两相短路；

C. 单相接地故障；

D. 两相接地故障。

2、 电力系统继电保护的四个基本要求，不包括（ D ）。

A. 选择性；

B. 速动性；

C. 灵敏性；

D. 针对性。

3、 当为设备配置两套以上保护时一般遵循以下原则：（ C ）。

A. 全为主保护；

《 继电器保护原理课程 》 第 2 页 （共 页）

B. 全为后备保护；

C. 一套为主保护,另一套为后备保护；

D. 一套为主保护,另一套为辅助保护。

4、 不直接影响线路保护灵敏性的因素是：（ D ）

电力系统继电保护 2

电力系统继电保护 2

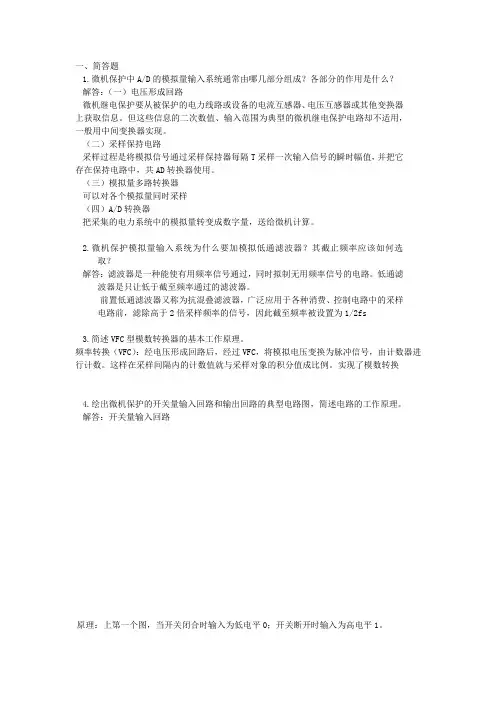

一、简答题
