《 继电器保护原理课程 》 第 1 页 （共 页）
华南理工大学网络教育学院《电力系统继电保护原理》课程作业题目2020202
作业答题注意事项：
1） 本作业共含一：客观题共40题（单选题或判断题，题后没有选项的为判断题），二：主观题10题。所有题目答案务必填写在答题文件页面的答题表格的空白单元格中，填写在题目中间或下面空白处的答案以0分计 。单项选择题填写字母ABCD之一，判断题大写V字表示正确，大写X表示错误。其它填写方法将不能正确判别；主观题和客观题答案均需写在答题文件页面内各题的表格方框内，其内容框大小可自行调节；
2） 不要把答案拍摄成图片再贴入本文档，不要修改本文件中答题表格格式，不要删除表格之间的分界线。务必将答题文件命名为“[学生姓名][答案].doc”,用word2003格式存储并上传到网页，谢谢！
3） 提交作业答案文件时请删除所有题目，仅提交答案文件即可。答案文件应仅含个人信息表、客观题答案表和主观题答题表，不含题目；
4） 不标注本人姓名的文件名无效，仅将答案拷贝到网页编辑框而没有上传答案word附件的作业，可能会造成批阅速度、格式正确性上的较大困难，请同学们理解。
作业题目
一、 客观题（单项选择题或判断题）（40题，每题1分）
1、 电力系统中发生概率最大故障是（C ）。
A. 三相短路；
B. 两相短路；
C. 单相接地故障；
D. 两相接地故障。
2、 电力系统继电保护的四个基本要求，不包括（ D ）。
A. 选择性；
B. 速动性；
C. 灵敏性；
D. 针对性。
3、 当为设备配置两套以上保护时一般遵循以下原则：（ C ）。
A. 全为主保护；
《 继电器保护原理课程 》 第 2 页 （共 页）
B. 全为后备保护；
C. 一套为主保护,另一套为后备保护；
D. 一套为主保护,另一套为辅助保护。
4、 不直接影响线路保护灵敏性的因素是：（ D ）
一、概念
1．电力系统发生故障后,工频电气量变化的主要特征是电流增大、电压降低、电流与电压之间的相角改变、不对称短路时出现相序分量。
2.在大接地电流系统中，电流互感器按完全星形接线，不仅能反应相间短路故障，而且也能反应接地故障。
3.后备保护是指主保护或断路器拒动时，用以切除故障的保护。
4.方向电流保护采用按相起动接线是指接入同名相电流的电流继电器和功率方向继电器触点直接串联，然后再接入时间继电器的线圈的接线。
5.蓄电池的维护工作十分重要，它的日常维护主要有蓄电池的初充电 、蓄电池的充电－放电、蓄电池的浮充电、蓄电池的强充电、蓄电池的补充充电。
6.汲出电流的存在，使距离保护的测量阻抗减小 ，保护范围伸长 ，可能造成保护的超范围动作 。
7.发电机在机端发生单相接地时，零序电压为相电压，在中性点发生单相接地时，零序电压为零。
8、在继电保护整定计算中，通常要考虑系统的最大、最小两种极端运行方式。
9、保护用电流互感器除用常规条件选择外，还应进行10％误差曲线校验。 二、选择题：
1.在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（ A ）。
A.距故障点越远就越低 B.距故障点越近就越低
C.与距离无关
2．有一方向继电器的整定阻抗相/6dZZ，最大灵敏角为750，当继电器的测量阻抗为0253/相时，则该继电器(A )。
A、动作 B、不会动作 C、条件不足，无法判断
3.继电保护受系统振荡影响的有（ C ）。
A.零序电流保护 B.负序电流保护 C.相间距离保护
4、当变压器外部故障时，有较大的穿越性短路电流流过变压器这时变压器的差动保护（ B ）。
A、应立即动作 B、不应动作 C、视短路时间长短和性质而定
5、电流继电器的动作电流是（ B ）。
A.使电流继电器的触点刚好闭合时的最大电流 B.使电流继电器的触点刚好闭合时的最小电流
1 绪论
1.1 填空题
1. 电力系统继电保护应满足(选择性) (速动性) (灵敏性) (可靠性)四个基本要求。
2. 电力系统发生故障后，总伴随有电流(增大)电压(减小)线路始端测量阻抗的( 减小)电压与电流之间相位角(变化)。
3. 电力系统发生故障时，继电保护装置应(切除故障)，电力系统不正常运行时，继电保护装置一般应( 跳闸)。
4. 电力系统切除故障时的时间包括( 继电保护的动作时间 )时间和(断路器跳闸 )的时间。
5. 继电保护灵敏性指其对( 其保护范围内 )发生故障或不正常工作状态的反应能力。
6. 继电保护装置一般由( 测量部分 )、( 逻辑部分 ) 和( 执行部分 )组成。
7. 继电保护装置的测量部分是由被保护元件的( 被保护对象输入有关的电气量 )与保护的( 已给的整定值 )进行比较。
1.2 选择题
1. 我国继电保护技术发展过了五个阶段，其发展顺序是( C )
A机电型 晶体管型 整流型 集成电路型 微机型
B机电型 整流型 集成电路型 晶体管型 微机型
C机电型 整流型 晶体管型 集成电路型 微机型
2. 电力系统最危险的故障( 三相短路 )
3. 电力系统短路时最严重的后果是( C )
A电弧使故障设备损坏
B使用户的正常工作遭到破坏
C破坏电力系统运行的稳定性
4. 继电保护的灵敏度系数K1m要求( C )
A K1m<1
B K1m=1
C K1m>1
线路保护一般装设两套，它们是(一套为主保护，另一套为后备保护)
1.3 问答题
1. 继电保护装置在电力系统中的所起的作用是什么？
a.自动、迅速、有选择性地将故障元件从系统中切除，使故障元件免于继续遭到破坏，恢复无故障部分正常工作。
b.反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2. 继电保护装置通过那些环节完成预定的保护功能，各环节的作用是什么？

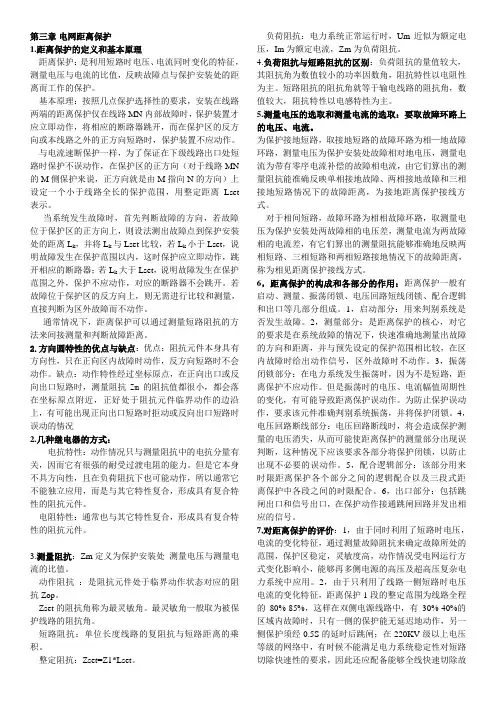

第三章 电网距离保护
1.距离保护的定义和基本原理
距离保护：是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反映故障点与保护安装处的距离而工作的保护。
基本原理：按照几点保护选择性的要求，安装在线路两端的距离保护仅在线路MN内部故障时，保护装置才应立即动作，将相应的断路器跳开，而在保护区的反方向或本线路之外的正方向短路时，保护装置不应动作。
与电流速断保护一样，为了保证在下级线路出口处短路时保护不误动作，在保护区的正方向（对于线路MN的M侧保护来说，正方向就是由M指向N的方向）上设定一个小于线路全长的保护范围，用整定距离Lset表示。
当系统发生故障时，首先判断故障的方向，若故障位于保护区的正方向上，则设法测出故障点到保护安装处的距离Lk，并将Lk与Lset比较，若Lk小于Lset，说明故障发生在保护范围以内，这时保护应立即动作，跳开相应的断路器；若Lk大于Lset，说明故障发生在保护范围之外，保护不应动作，对应的断路器不会跳开。若故障位于保护区的反方向上，则无需进行比较和测量，直接判断为区外故障而不动作。
通常情况下，距离保护可以通过测量短路阻抗的方法来间接测量和判断故障距离。
2.方向圆特性的优点与缺点：优点：阻抗元件本身具有方向性，只在正向区内故障时动作，反方向短路时不会动作。缺点：动作特性经过坐标原点，在正向出口或反向出口短路时，测量阻抗Zm的阻抗值都很小，都会落在坐标原点附近，正好处于阻抗元件临界动作的边沿上，有可能出现正向出口短路时拒动或反向出口短路时误动的情况
2.几种继电器的方式：
电抗特性：动作情况只与测量阻抗中的电抗分量有关，因而它有很强的耐受过渡电阻的能力。但是它本身不具方向性，且在负荷阻抗下也可能动作，所以通常它不能独立应用，而是与其它特性复合，形成具有复合特性的阻抗元件。
电阻特性：通常也与其它特性复合，形成具有复合特性的阻抗元件。
