模拟电路自测题及答案

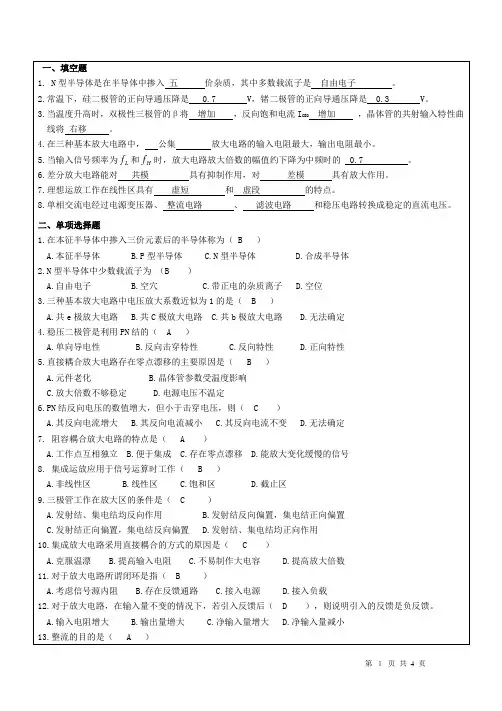

第 １ 页 共 4 页 一、填空题

1. N型半导体是在半导体中掺入 五 价杂质，其中多数载流子是 自由电子 。

2.常温下，硅二极管的正向导通压降是 0.7 V，锗二极管的正向导通压降是 0.3 V。

3.当温度升高时，双极性三极管的β将 增加 ，反向饱和电流ICEO 增加 ，晶体管的共射输入特性曲线将 右移 。

4.在三种基本放大电路中， 公集 放大电路的输入电阻最大，输出电阻最小。

5.当输入信号频率为Lf和Hf时，放大电路放大倍数的幅值约下降为中频时的 0.7 。

6.差分放大电路能对 共模 具有抑制作用，对 差模 具有放大作用。

7.理想运放工作在线性区具有 虚短 和 虚段 的特点。

8.单相交流电经过电源变压器、 整流电路 、 滤波电路 和稳压电路转换成稳定的直流电压。

二、单项选择题

1.在本征半导体中掺入三价元素后的半导体称为（ B ）

A.本征半导体 B.P型半导体 C.N型半导体 D.合成半导体

2.N型半导体中少数载流子为 （B ）

A.自由电子 B.空穴 C.带正电的杂质离子 D.空位

3.三种基本放大电路中电压放大系数近似为1的是（ B ）

A.共e极放大电路 B.共C极放大电路 C.共b极放大电路 D.无法确定

4.稳压二极管是利用PN结的（ A ）

A.单向导电性 B.反向击穿特性 C.反向特性 D.正向特性

5.直接耦合放大电路存在零点漂移的主要原因是（ B ）

A.元件老化 B.晶体管参数受温度影响

C.放大倍数不够稳定 D.电源电压不温定

6.PN结反向电压的数值增大，但小于击穿电压，则（ C ）

A.其反向电流增大 B.其反向电流减小 C.其反向电流不变 D.无法确定

7. 阻容耦合放大电路的特点是（ A ）

A.工作点互相独立 B.便于集成 C.存在零点漂移 D.能放大变化缓慢的信号

8. 集成运放应用于信号运算时工作（ B ）

A.非线性区 B.线性区 C.饱和区 D.截止区

9.三极管工作在放大区的条件是（ C ）

A.发射结、集电结均反向作用 B.发射结反向偏置，集电结正向偏置

C.发射结正向偏置，集电结反向偏置 D.发射结、集电结均正向作用

10.集成放大电路采用直接耦合的方式的原因是（ C ）

A.克服温漂 B.提高输入电阻 C.不易制作大电容 D.提高放大倍数

11.对于放大电路所谓闭环是指（ B ）

A.考虑信号源内阻 B.存在反馈通路 C.接入电源 D.接入负载

12.对于放大电路，在输入量不变的情况下，若引入反馈后（ D ），则说明引入的反馈是负反馈。

A.输入电阻增大 B.输出量增大 C.净输入量增大 D.净输入量减小

13.整流的目的是（ A ） 第 ２ 页 共 4 页 A.将交流变为直流 B.将高频变为低频

C.将正弦波变为方波 D.将小信号变为大信号

14.功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可获得的最大（ A ）

A.交流功率 B.直流功率 C.平均功率 D.有功功率

15.正弦波振荡器的振荡频率由（ C ）而定。

A．基本放大器 B．反馈网络 C．选频网络 D．稳幅环节

16.欲将方波电压转换为三角波电压，应选用（ C ）。

A．积分电路 B．微分电路

C．反相比例运算电路 D．同相比例运算电路

17.在滞回比较器电路中，如果输出回路的两个稳压二极管有一个坏了，会对电路产生的影响可能是（没找到！！！！！！ ）。

A．改变比较器的类型 B．失去电压比较功能

C．比较器的阈值电压 D．以上都对

18.在集成运放电路中，常使用高性能差分电路的是（ D ）。

A．中间级 B．偏置电路 C．输出级 D．输入级

19.共射极放大电路的交流输出波形上半周失真时为（ B ）。

A．饱和失真 B．截止失真 C．交越失真 D．频率失真

20.在晶体管放大电路中，测得晶体管的三个电极的电位如图所示，试判断管子的类型，区分三个电极。（ ）

A.PNP型硅管，①—c，②—e，③—b

B.PNP型锗管，①—c，②—e，③—b

C.NPN型硅管，①—e，②—c，③—b

D.NPN型锗管，①—e，②—c，③—b

三、判断题

1.放大电路必须加上合适的直流电源才能正常工作。 （ 对 ）

2.因为N型半导体的多子是自由电子，所以它带负电。 （ 错 ）

3.直流电源是一种将正弦信号转换为直流信号的波形变换电路。 （ 错 ）

4.集成运放工作在非线性区时，输出电压不是高电平，就是低电平。 （对 ）

5.放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。

（错 ）

四、综合计算题

1.电路如图1所示，已知稳压管的稳压值UZ＝6V，稳定电流的最小值IZmin＝5mA。计算输出电压UO的值。

课本P21 例1.2.3

﹣1.4V ﹣1.2V ﹣4V 第 ３ 页 共 4 页

图1

2.判断如图2所示电路中各二极管是否导通，并求A，B两端的电压值UAB。设二极管正向导通压降为0.7V。

D1 截止,D2 导通,Uab = - 6 + 0.7 = - 5.3 V

图2

3.电路如图3所示，（1）判断电路中是否引入反馈、反馈的极性，若是交流负反馈，请判断反馈的组态；（2）求反馈系数F、放大倍数A和电压放大倍数fA。

图3

4. 电路如图4所示，求电路输出电压与输入电压的运算关系式。

[(ui1－ui3)/R1＋(ui2－ui3)/R2]xRf＝ui3－uo,

解得：uo＝5ui3－2ui1－2ui2.

图 4

5.用想运放构成的电路如图5所示。已知：电路参数，

（1）说明电路的输出电压是多少；

（2）求出电路的阈值电压UT；

（3）分析电路的工作原理，并画出电路的电压传输特性。

第 ４ 页 共 4 页

图5

6. 电路如图所示，晶体管的＝60，'bbr=100Ω。

（1）求电路的静态工作点；

31(1)CCBEQBQbeVUIARR（3）画出该电路的交流等效电路，并求出电路的Ro，Ri和iouUUA=？

Ibq=(Vcc-Ubeq)/[Rb+(1+β)Re]

Icq=βIbq

Uceq≈Vcc-Ieq(Rc+Re)

r be=r bb’+(1+β)26mV/Ieq

Ri=Rb//r be

Au=-β(Rc//Rl)/r be

Ro=Rc
