模拟电路试题及答案

A卷

一、 填空：要求有计算过程。(每空5分，共15分)

1、图1所示电路中理想电流源的功率为 。(4分)

2、图2所示电路中电流I为 。

3、图3所示电路中电流U为 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I。

图4 图5 图6

三、 求图5所示电路中的电压Uab 。(10分)

四、 含理想变压器电路如图6，VUS00100，求负载R上电压有效值U 。(10分)

五、求图7中各二端网络的等效电阻。(15分)

图7

六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K闭合后的uc(t)。(10分)

七、(10分)

电路如图9所示。已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，

Z3=3-j1Ω。

(1) 求输入阻抗Zi； (2) 求1I。

图8 图9

B卷

一、选择题(单选)：(20分)

1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7A B、6A C、5A D、4A

2、关于理想电感元件的伏安关系，下列各式正确的有( )

A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt

3、耦合电感的顺串时等效电感为( ) 。

A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2

4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )

1 第1章 试题库

一、填空题（建议较易填空每空0.5分，较难填空每空1分）

1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。

3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。

4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。

6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。

7、 电位 具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。

10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。

11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；

基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。

一、 桥式整流电路

1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

伏安特性曲线;

理想开关模型和恒压降模型：

理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V

2桥式整流电流流向过程：

当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载RL是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。

3计算:Vo,Io,二极管反向电压

Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2

二.电源滤波器

1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL放电。如此反复，周期性充放电。由于电容C的储能作用，RL上的电压波动大大减小了。电容滤波适合于电流变化不大的场合。LC滤波电路适用于电流较大，要求电压脉动较小的场合。

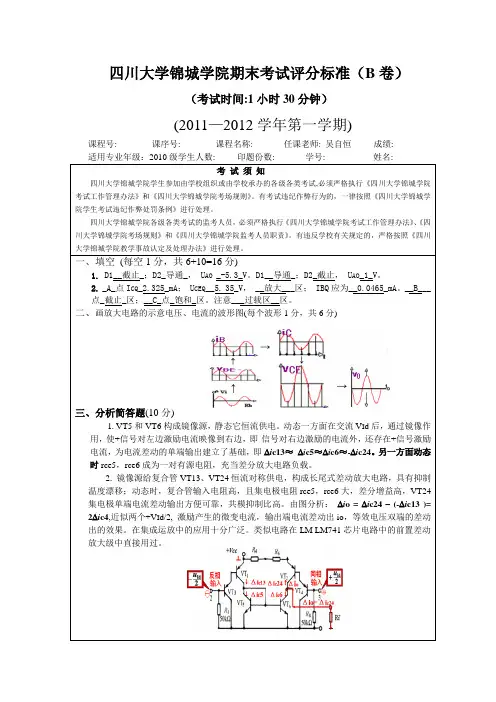

四川大学锦城学院期末考试评分标准（B卷）

（考试时间:1小时30分钟）

(2011—2012学年第一学期)

课程号: 课序号: 课程名称: 任课老师: 吴自恒 成绩:

适用专业年级：2010级学生人数: 印题份数: 学号: 姓名:

考 试 须 知

四川大学锦城学院学生参加由学校组织或由学校承办的各级各类考试,必须严格执行《四川大学锦城学院考试工作管理办法》和《四川大学锦城学院考场规则》。有考试违纪作弊行为的，一律按照《四川大学锦城学院学生考试违纪作弊处罚条例》进行处理。

四川大学锦城学院各级各类考试的监考人员，必须严格执行《四川大学锦城学院考试工作管理办法》、《四川大学锦城学院考场规则》和《四川大学锦城学院监考人员职责》。有违反学校有关规定的，严格按照《四川大学锦城学院教学事故认定及处理办法》进行处理。

一、填空 (每空1分，共6+10=16分)

1. D1__截止_；D2_导通_， UAO _-5.3_V。D1__导通_；D2_截止， UAO_1_V。

2. _A_点ICQ_2.325_mA； UCEQ__5. 35_V， __放大___区； IBQ应为__0.0465_mA。__B___点_截止_区；__C_点_饱和_区。注意___过载区__区。

二、画放大电路的示意电压、电流的波形图(每个波形1分，共6分)

三、分析简答题(10分)

1. VT5和VT6构成镜像源，静态它恒流供电。动态一方面在交流VId后，通过镜像作用，使+信号对左边激励电流映像到右边，即-信号对右边激励的电流外，还存在+信号激励电流，为电流差动的单端输出建立了基础，即ic13≈ ic5≈ic6≈-ic24。另一方面动态时rce5，rce6成为一对有源电阻，充当差分放大电路负载。

2. 镜像源给复合管VT13、VT24恒流对称供电，构成长尾式差动放大电路，具有抑制温度漂移；动态时，复合管输入电阻高，且集电极电阻rce5，rce6大，差分增益高，VT24集电极单端电流差动输出方便可靠，共模抑制比高。由图分析： io = ic24 – (-ic13 )=
