TL494CN中文资料原理及应用技巧

TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了

TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。其主要特性如下：

TL494主要特征

集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图

TL494引脚图

TL494工作原理简述

TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：

输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。参见图2。

TL494脉冲控制波形图

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

TL494是什么芯片？TL494工作原理及典型电路，十分钟带你快速搞懂TL494

今天讲的是TL494，主要分为以下几个方面：

1. TL494是什么？

2. TL494引脚图

3. TL494主要特征

4. TL494内部结构

5. TL494工作原理

6. TL494典型电路

7. 总结

1. TL494是什么？

TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

TL494器件集成了在单个芯片上构建脉冲宽度调制(PWM)控制电路所需的所有功能。该器件主要设计用于电源控制，可灵活地为特定应用定制电源控制电路。

图 1 TL494 PWM控制芯片

2. TL494引脚图

图 2 TL494引脚图

1脚/同相输入：误差放大器1同相输入端。

2脚/反相输入：误差放大器1反相输入端。

3脚/补偿/PWM比较输入：接RC网络，以提高稳定性。

4脚/死区时间控制：输入0-4VDC电压，控制占空比在0-45%之间变化。同时该因脚也可以作为软启动端，使脉宽在启动时逐步上升到预定值。

5脚/CT：振荡器外接定时电阻。 6脚/RT：振荡器外接定时电容。振荡频率：f=1/RTCT。

7脚/GND：电源地。

8脚/C1：输出1集电极。

9脚/E1：输出1发射极。

10脚/E2：输出2发射极。

11脚/C2：输出2集电极。

12脚/Vcc：芯片电源正。7-40VDC。

13脚/输出控制：输出方式控制，该脚接地时，两个输出同步，用于驱动单端电路。接高电平时，两个输出管交替导通，可以用于驱动桥式、推挽式电路的两个开关管。

14脚/VREF：5VDC电压基准输出。

15脚/反相输入：误差放大器2反相输入端。

16脚/同相输入：误差放大器2同相输入端。

3. TL494主要特征

（1）具有两个完整的脉宽调制控制电路，是PWM芯片；

（2）两个误差放大器。一个用于反馈控制，一个定义为过流保护等保护控制；

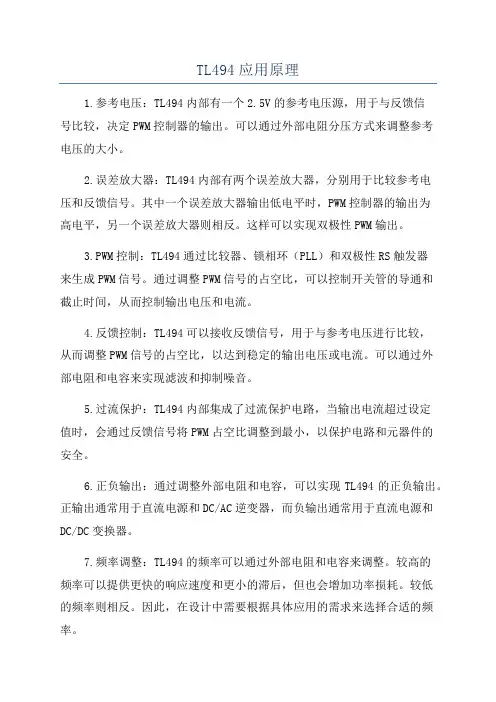

TL494应用原理

1.参考电压：TL494内部有一个2.5V的参考电压源，用于与反馈信号比较，决定PWM控制器的输出。可以通过外部电阻分压方式来调整参考电压的大小。

2.误差放大器：TL494内部有两个误差放大器，分别用于比较参考电压和反馈信号。其中一个误差放大器输出低电平时，PWM控制器的输出为高电平，另一个误差放大器则相反。这样可以实现双极性PWM输出。

3.PWM控制：TL494通过比较器、锁相环（PLL）和双极性RS触发器来生成PWM信号。通过调整PWM信号的占空比，可以控制开关管的导通和截止时间，从而控制输出电压和电流。

4.反馈控制：TL494可以接收反馈信号，用于与参考电压进行比较，从而调整PWM信号的占空比，以达到稳定的输出电压或电流。可以通过外部电阻和电容来实现滤波和抑制噪音。

5.过流保护：TL494内部集成了过流保护电路，当输出电流超过设定值时，会通过反馈信号将PWM占空比调整到最小，以保护电路和元器件的安全。

6.正负输出：通过调整外部电阻和电容，可以实现TL494的正负输出。正输出通常用于直流电源和DC/AC逆变器，而负输出通常用于直流电源和DC/DC变换器。

7.频率调整：TL494的频率可以通过外部电阻和电容来调整。较高的频率可以提供更快的响应速度和更小的滞后，但也会增加功率损耗。较低的频率则相反。因此，在设计中需要根据具体应用的需求来选择合适的频率。 总结起来，TL494应用原理主要包括参考电压、误差放大器、PWM控制、反馈控制、过流保护、正负输出和频率调整等方面。它通过稳定的反馈控制实现准确的输出电压和电流，并具有高效率、高稳定性和可靠性的特点。在电源开关、DC/AC逆变器、DC/DC变换器和汽车电子等领域得到广泛应用。

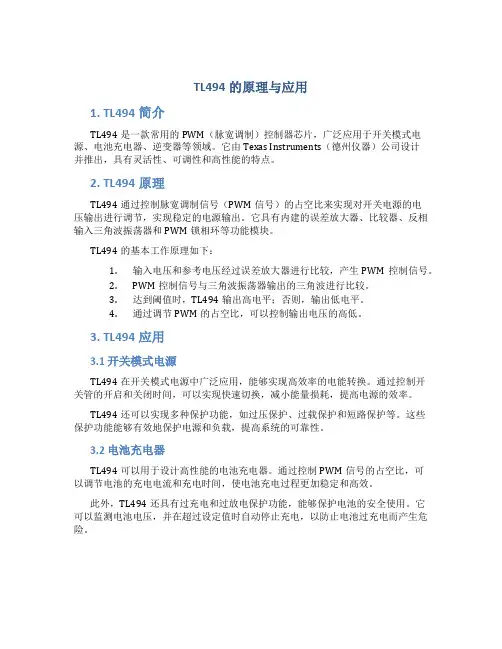

TL494的原理与应用

1. TL494简介

TL494是一款常用的PWM（脉宽调制）控制器芯片，广泛应用于开关模式电源、电池充电器、逆变器等领域。它由Texas Instruments（德州仪器）公司设计并推出，具有灵活性、可调性和高性能的特点。

2. TL494原理

TL494通过控制脉宽调制信号（PWM信号）的占空比来实现对开关电源的电压输出进行调节，实现稳定的电源输出。它具有内建的误差放大器、比较器、反相输入三角波振荡器和PWM锁相环等功能模块。

TL494的基本工作原理如下：

1. 输入电压和参考电压经过误差放大器进行比较，产生PWM控制信号。

2. PWM控制信号与三角波振荡器输出的三角波进行比较。

3. 达到阈值时，TL494输出高电平；否则，输出低电平。

4. 通过调节PWM的占空比，可以控制输出电压的高低。

3. TL494应用

3.1 开关模式电源

TL494在开关模式电源中广泛应用，能够实现高效率的电能转换。通过控制开关管的开启和关闭时间，可以实现快速切换，减小能量损耗，提高电源的效率。

TL494还可以实现多种保护功能，如过压保护、过载保护和短路保护等。这些保护功能能够有效地保护电源和负载，提高系统的可靠性。

3.2 电池充电器

TL494可以用于设计高性能的电池充电器。通过控制PWM信号的占空比，可以调节电池的充电电流和充电时间，使电池充电过程更加稳定和高效。

此外，TL494还具有过充电和过放电保护功能，能够保护电池的安全使用。它可以监测电池电压，并在超过设定值时自动停止充电，以防止电池过充电而产生危险。 3.3 逆变器

TL494也可以用于设计逆变器电路。逆变器是将直流电源转换为交流电源的装置，广泛应用于太阳能电站、风能发电系统等领域。

TL494可以通过调节PWM信号的占空比和频率，实现对逆变器输出交流电压的调节和控制。它还可以实现脉宽调制的斩波控制，提高逆变器转换效率和输出电压的质量。
