TL494工作原理与应用技巧

TL494应用原理

1.参考电压：TL494内部有一个2.5V的参考电压源，用于与反馈信号比较，决定PWM控制器的输出。可以通过外部电阻分压方式来调整参考电压的大小。

2.误差放大器：TL494内部有两个误差放大器，分别用于比较参考电压和反馈信号。其中一个误差放大器输出低电平时，PWM控制器的输出为高电平，另一个误差放大器则相反。这样可以实现双极性PWM输出。

3.PWM控制：TL494通过比较器、锁相环（PLL）和双极性RS触发器来生成PWM信号。通过调整PWM信号的占空比，可以控制开关管的导通和截止时间，从而控制输出电压和电流。

4.反馈控制：TL494可以接收反馈信号，用于与参考电压进行比较，从而调整PWM信号的占空比，以达到稳定的输出电压或电流。可以通过外部电阻和电容来实现滤波和抑制噪音。

5.过流保护：TL494内部集成了过流保护电路，当输出电流超过设定值时，会通过反馈信号将PWM占空比调整到最小，以保护电路和元器件的安全。

6.正负输出：通过调整外部电阻和电容，可以实现TL494的正负输出。正输出通常用于直流电源和DC/AC逆变器，而负输出通常用于直流电源和DC/DC变换器。

7.频率调整：TL494的频率可以通过外部电阻和电容来调整。较高的频率可以提供更快的响应速度和更小的滞后，但也会增加功率损耗。较低的频率则相反。因此，在设计中需要根据具体应用的需求来选择合适的频率。 总结起来，TL494应用原理主要包括参考电压、误差放大器、PWM控制、反馈控制、过流保护、正负输出和频率调整等方面。它通过稳定的反馈控制实现准确的输出电压和电流，并具有高效率、高稳定性和可靠性的特点。在电源开关、DC/AC逆变器、DC/DC变换器和汽车电子等领域得到广泛应用。

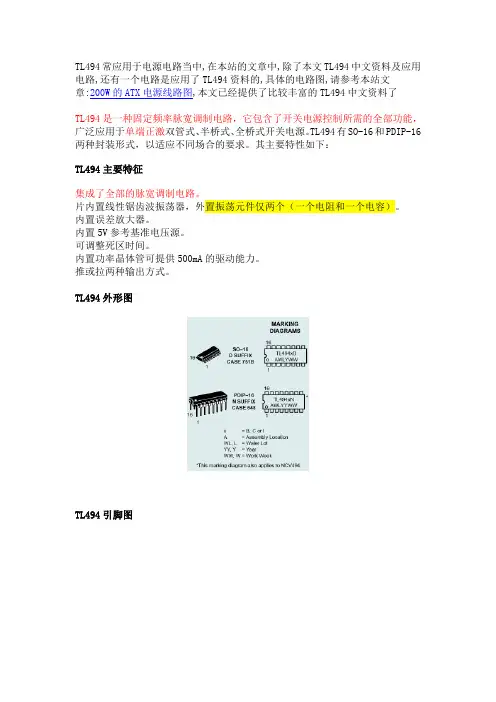

TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了

TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。其主要特性如下：

TL494主要特征

集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内置5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图

TL494引脚图

TL494工作原理简述

TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：

输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。参见图2。

TL494脉冲控制波形图

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

tl494电源工作原理

TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。

一、工作原理

TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。

1. 输入与输出

TL494芯片的输入为交流电源，输出为稳定的直流电压。输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。

2. 内部结构

TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。

3. 工作过程

TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。

二、内部结构图与外部电路

1. 内部结构图

TL494芯片的内部结构图如图1所示。控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。

2. 外部电路

TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。

三、应用与注意事项

1. 应用

TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。

2. 注意事项

在使用TL494芯片时，需要注意以下几点：

（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；

TL494在电动助力车控制中的应用（TL494工作原理和引脚功能）

TL494简介

TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

TL494工作原理

TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：

输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。死区时间比较器具120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%而输出端接参考电平时，占空比为48%。当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度区确定的最大导通百分比时间中下降到零。两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电出电压和电流察觉得到。误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正电路结构，放大器只需最小的输出即可支配控制回路。

当比较器CT放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出Q1和Q2的工作。若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振器的一半。如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。输出变压器个反馈绕组及二极管提供反馈电压。在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时需将输出模式控制脚接地以关闭双稳触发器。这种状态下，输的脉冲频率将等于振荡器的频率。
