文字符号及图形符号

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB?5094—85《电气技术中的项目代号》和GB?7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB?7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P （Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC 国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

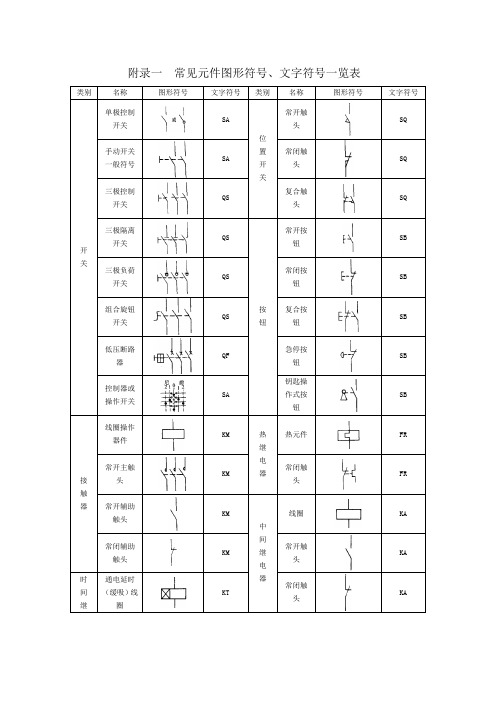

附录一常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯）HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L。

常见电气元件图形符号文字符号一览表附录一：常见元件图形符号、文字符号一览表
单极控制开关：
手动开关：一般符号
QS组合旋钮开关
低压断路器控制器或操作开关
三极控制开关：
三极隔离开关
开关开/关
中间继电器
常开/常闭辅助触头
热继电器常闭触头
按键：
SA钥匙操式按钮
FR/SB/QF急停按钮
QS/SA/复合按键
SQ常开/常闭触头
电器元件：
KA线圈
KT通电延时（缓吸）线圈
常开/常闭触头
YA电压继电器
电流继电器
过电流/欠电流线圈
过电压/欠电压线圈
KV三相笼电动机
电磁吸盘/制动器/离合器
YH型异步电动机
XXX异步电机
他励/并励直流电动机
KS/KP熔断器
FU熔断器
以上是常见的元件图形符号和文字符号一览表。

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

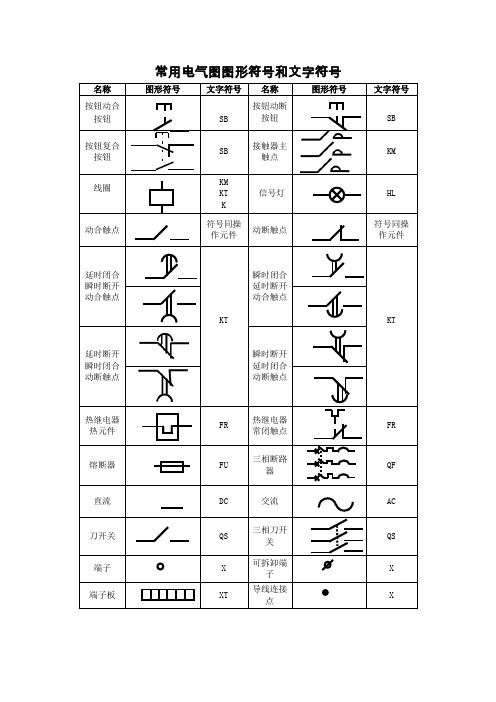

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号. 电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB.插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM.。

建筑电气知识：电气工程图中图形符号和文字符号有什么意义电气工程图中图形符号和文字符号电气工程中使用的元件、设置、装置、连接线很多，结构类型千差万别，安装方法多种多样。

因此，在电气工程图中，元件、设备、装置、线路及安装方法等，都要用图形符号和文字符号来表示。

阅读电气工程图，首先要了解和熟悉这些符号的形式、内容、含义以及它们之间的相互关系。

电气工程图中的文字和图形符号均按标准规定绘制。

我国在20世纪60年代初制定了一套符号标准，为了与国际标准一致，在2000年又颁布了一套新的符号标准。

现行的工程图全部使用新符号。

1、图形符号电气图形符号是电气技术领域的重要信息语言。

2、文字符号图形符号提供了一类设备及元件的共同符号，为了更明确地区分不同的设备、元件，尤其是区分同类设备或元件中不同功能的设备或元件，还必须在图形符号旁标注相应的文字符号。

文字符号通常由基本符号、辅助符号和数字序号组成。

文字符号中的字母为英文字母。

（1）基本文字符号基本文字符号用来表示电气设备、装置和元件以及线路的基本名称、特性。

分为单字母符号和双字母符号。

1）单字母符号。

单字母符号用来表示按标准划分的23大类电气设备、装置和元器件。

2）双字母符号。

双字母符号由单字母符号后面另加一个字母组成，目的是更详细和更具体地表示电气设备、装置和元器件的名称。

（2）辅助文字符号辅助文字符号用来表示电气设备装置和元器件，也用来表示线路的功能、状态和特征。

3、文字符号的组合文字符号组合形式一般为基本符号＋辅助符号＋数字序号如FU2表示第二组熔断器。

在读文字符号时，同一个字母在组合中的位置不同，可能有不同的含义。

即文字符号只有明确了它在组合中的具体位置才有意义。

如F表示保护器件，U表示调制器，这两个意思组合起来是无意义的，只有熔断器FU是有意义的。

4、特殊文字符号在电气工程图中，一些特殊用途的接线端子、导线等，常采用一些专用文字符号标注。

5、设备、元件的型号电气工程图的设备、元件，除了标注文字符号外，有些还标注了设备、元件的型号。
