常用电路图及电器的文字符号和图形符号

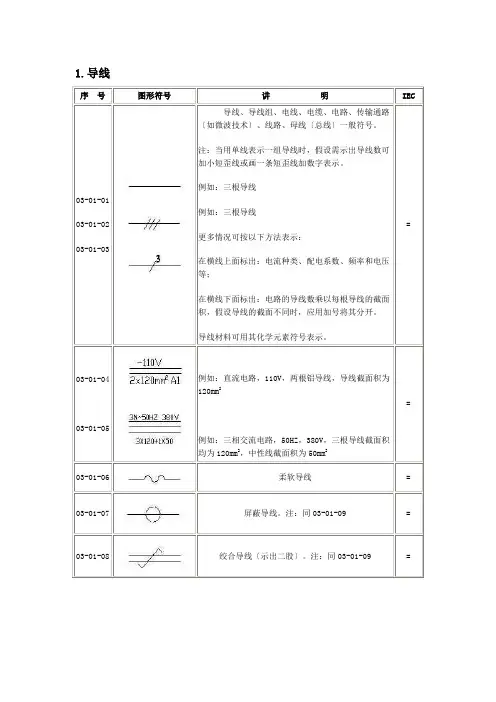

1.导线序号图形符号讲明IEC03-01-01 03-01-02 03-01-03导线、导线组、电线、电缆、电路、传输通路〔如微波技术〕、线路、母线〔总线〕一般符号。

注：当用单线表示一组导线时，假设需示出导线数可加小短歪线或画一条短歪线加数字表示。

例如：三根导线例如：三根导线更多情况可按以下方法表示：在横线上面标出：电流种类、配电系数、频率和电压等；在横线下面标出：电路的导线数乘以每根导线的截面积，假设导线的截面不同时，应用加号将其分开。

导线材料可用其化学元素符号表示。

=03-01-04 03-01-05例如：直流电路，110V，两根铝导线，导线截面积为120mm2例如：三相交流电路，50HZ，380V，三根导线截面积均为120mm2，中性线截面积为50mm2=03-01-06柔软导线= 03-01-07屏蔽导线。

注：同03-01-09= 03-01-08绞合导线〔示出二股〕。

注：同03-01-09=03-01-0903-01-10电缆中的导线〔示出三股〕注：假设几根导线组成一根电缆，〔或绞合在一起或在一个屏蔽内〕但在图上代表他们的线条彼此又不接近，可用下面的方法表示。

=03-01-11例如：五根导线中箭头所指的两根导线在一根电缆中。

=03-01-12 03-01-13同轴对，同轴电缆注：假设只局部是同轴结构，切线仅画在同轴的这一边。

例如：同轴对连接到端子=03-01-14屏蔽同轴电缆，屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊尽缘的导线或电缆=2端子与导线的连接序号图形符号讲明IEC 03-02-01导线的连接= 03-02-02端子。

注：必要时圆圈可画成圆黑点= 03-02-03端子板〔示出带线端标记的端子板〕= 03-02-0403-02-05导线的连接=03-02-06 03-02-07 03-02-08 03-02-09导线的多线连接例如：导线的交叉连接〔点〕单线表示法例如：导线的交叉连接〔点〕多线表示法=03-02-10可拆卸的端子= 03-02-11导线或电缆的分支和合并=03-02-12 03-02-13 03-02-14导线的不连接〔跨越〕例如：单线表示法例如：多线表示法=03-02-15导线直截了当连接导线接头=03-02-16 03-02-17一组相似连接件的公共连接注：相似连接件的总数注在公共连接符号四周例如：复接的单行行程选择器〔表示10个触点〕=03-02-18 03-02-19导线的交换〔换位〕相序的变更或极性的反向〔示出用单线表示N根导线〕例如：示出相序的变更=03-02-20 03-02-21多相系统的中性点〔示出用单线表示〕例如：每相两端引出，示出外部中性点的三相同步发电机。

常用低压电器图形符号和文字符号1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward 的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M （表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

附录一常见元件图形符号、文字符号一览表1.温度控制器 JR2.电压互感器 YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压 RD5.合闸按钮 HA6.跳闸按钮 TA7.开关柜的电压母线a相 YMa8.避雷器 F9.温度继电器 WJ10.低压断路器 QF11.功率表 W12.转换开关进线柜SV 电容柜SC13.自控仪 ZKY14.功率因数表 COS15.热继电器 FR16.接触器 KM17.绿色灯 HG18.红色灯 HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。

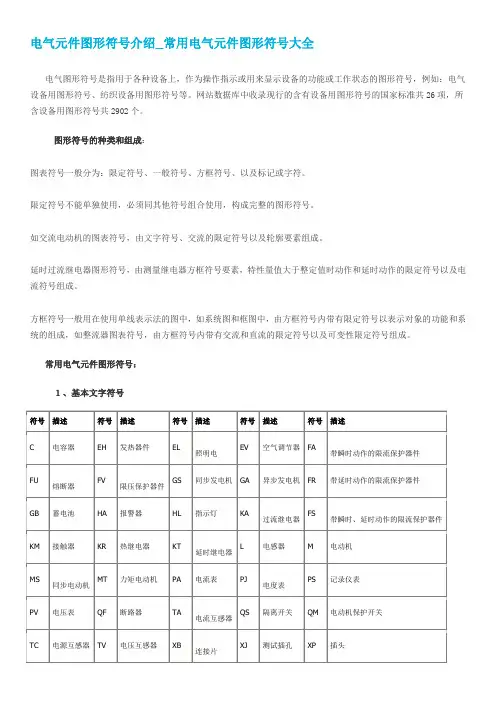

电气元件图形符号介绍_常用电气元件图形符号大全电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：１、基本文字符号２、辅助文字符号图形符号大全：开关多级开关一般符号单线表示多级开关一般符号多线表示接触器KM接触器负荷开关具有自动释放功能的负荷开关熔断器式断路器断路器QF隔离开关QS熔断器一般符号FU跌落式熔断器FF熔断器式开关熔断器式隔离开关熔断器式负荷开关当操作器件被吸合时延时闭合的动合触点当操作器件被释放时延时闭合的动合触点当操作器件被释放时延时闭合的动断触点电气图用图形符号当操作器件被吸合时延时闭合的动断触点当操作器件被吸合时延时闭合和释放时延时断开的动合触点按钮开关SB旋钮开关、旋转开关位置开关，动合触点限制开关，动合触点位置开关，动断触点限制开关，动断触点热敏开关，动合触点注热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点具有热元件的气体放电管荧光灯起动器动合注动断先断后合的转换触点当操作器件被吸合或释放时，暂时闭合的过渡动合触点座插头插头和插座接通的连接片换接片双绕组变压器三绕组变压器自耦变压器TA电抗器扼流图脉冲变压器具有两个铁芯和两个二次绕组的电流互感器在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中性点引出线的星形接三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接三相变压器星形具有有载分接开关的三相变压器三相变压器星形操作器件一般符号具有两个绕组的操作器件组合表示法热继电器的驱动器件气体继电器自动重闭合器件电阻器一般符号可变电阻器可调电阻器滑动触点电位器预调电位器电容器一般符号可变电容器可调电容器双联同调可变电容器指示仪表电压表PV电流表PA无功电流表电气图形符号最大需量指示器无功功率表PR功率因素表PW频率表PF温度计、高温计转速表积算仪表、电能表安培小时计电能表PJ无功电能表PJR带发送器电能表由电能表操纵的遥测仪表由电能表操纵的带有打印器材的遥测仪表屏、盘、架一般符号列架一般符号人工交换台、中断台、测量台、业务台等一般符号控制及信号线路原电池或蓄电池原电池组或蓄电池组带抽头的原电池组或蓄电池组接地一般符号接机壳或接底板无噪声接地保护接地等电位电缆终端头电力电缆直通接线盒电力电缆连接盒，电力电缆分线盒控制和指示设备报警启动装置线型探测器火灾报警装置热烟易爆气体手动启动资料。

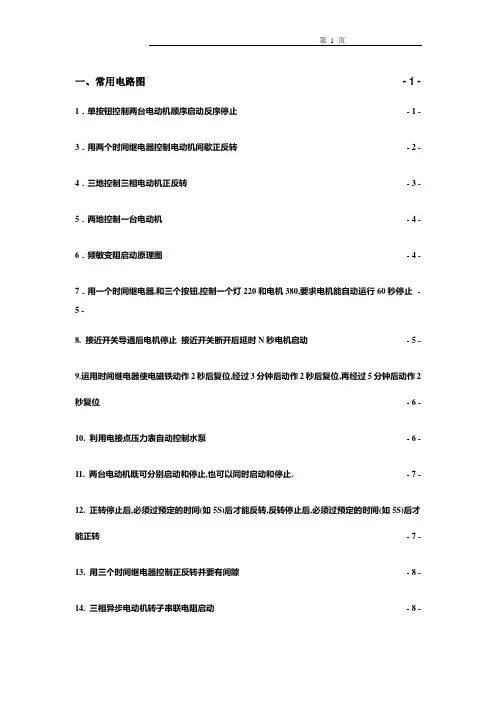

一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 -3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 3 -5．两地控制一台电动机- 4 -6．频敏变阻启动原理图- 4 -7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图（带故障指示灯）- 9 -16. 双控及多地控制（照明) - 10 -18. 使电机有点动还有正常运行- 11 -19. 用3个继电器控制电动机断相保护- 11 -20. 用四个时间继电器控制正反转并要有间隙- 12 -21. 三相电动机在220V电压下正反转能耗制动- 12 -22. 三个地方控制一盏灯- 13 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 13 -24. 延边三角形降压启动的原理图- 14 -25. 点动与长动的正反转控制电路- 14 -26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 15 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 15 -28．四个地方控制一盏灯- 16 -29. 单相电能表加装互感器- 16 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 17 -32. 全自动Y—- 18 -33. 二台电机按时间顺序起动由时间控制反序停止- 18 -34. 二台电机顺序起动反序停止- 19 -35. 控制一部电机，延时停止- 19 -36. 用万用表测电动机三相绕组头尾- 20 -37. 电动机可逆带限位控制电路实物接线图- 20 -38. 电动机可逆带限位控制电路原理图- 21 -39. - 21 -40. 缺相保护实物接线图- 22 -41. 缺相保护原理图- 22 -42. 频敏变阻器启动实物接线图- 23 -43. 自偶减压启动实物接线图- 24 -44. 时间继电器控制两台电动机先后启动- 25 -45. 星三角启动实物接线图- 25 -46. 三台电机顺序启动逆序停止电路- 26 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 26 -48. 多速电机接线- 27 -49. 正反转能耗制动- 27 -50. 电动机自锁线路实物连线图- 28 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 28 -52. 控制两台电机，第一台启动后第二台才能启动，第一台停止后第二台才能停止电路图- 29 -53. 直流电动机正反转- 29 -54. 延时断电220V - 30 -55. 家庭供电- 30 -56. 调光线路- 31 -57. 双电容单相异步电动机接线图- 31 -58. 双电容单相异步电动机正反转接线图- 32 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 32 -60. 单按钮控制电动机启、停线路图- 33 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 34 -63. 单相双值电容异步电动机连接倒顺开关- 34 -64. 可逆自偶减压启动器- 35 -65. 温度控制- 35 -66. 简单的实现延时自闭电路- 36 -67. 单相双值电容异步电动机接倒顺开关- 36 -68. 三台电动机按时间顺序启动控制线路- 37 -70. 单相三速电机定子线圈接线图- 37 -71. 二台电机顺序起动- 38 -72. 12V稳压电源- 38 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 39 -74. 电动机可逆运行控制接线示意图- 39 -75. 三台电动机按先后顺序启动- 40 -76. 油泵加正反转- 40 -77. 全自动可逆Y—- 42 -78. 电气接线摸拟图- 43 -79. M7120A 平面磨床电路原理图- 44 -80. 双联开关控制两间房间电路图- 44 -81. 三相双层36槽二极绕组布线接线图图纸- 45 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 45 -83. 单相电机正反转时间控制（不分主付绕组）- 46 -84. 单相电机正反转时间控制（分主付绕组）- 47 -85. 电动机接线盒- 47 -86. 双联开关控制多个灯泡并联电路图- 48 -87. 时间继电器和脚踏开关- 48 -88. 电动机要在两个不同的地方控制其正反转- 49 -89. 时间继电器和脚踏开关- 49 -90. 倒顺开关控制三相电动机- 50 -91. 蓄电池供电- 50 -92. 大功率整流- 51 -93. 自动控制电磁阀- 51 -94. 5V稳压电路- 51 -95. 避雷器接线- 52 -96. 电风扇遥控接线图- 52 -97. 三极管控制继电器- 53 -98. 配电箱- 53 -99. 利用两个时间继电器实现电动机可逆启动- 54 -100. 利用时间继电器可逆循环- 54 -101. 间歇运动- 55 -102. 简单的缺相保护- 55 -103. 水位控制- 56 -104. 自动升降黑板- 56 -105. 工件加工采用半自动方式第二页- 57 -106. 工件加工采用半自动方式第一页- 57 -107. 两台电动机顺序启动，反序制动- 58 -108. 220V电机装倒顺开关能控制正反转- 58 -109. 单相电动机正反转控制(分主、付绕组）通用- 58 -110. 单相电动机正反转控制(不分主、付绕组）- 59 -111. 7805 - 59 -112. Y—- 59 -113.反接制动- 60 -114. 用两个继电器三个开关控制三相电机正反转线路图- 60 -115. 双电源切换- 61 -116. 互感器跟电流表怎么接- 62 -117. 两台电动机顺序制动电气原理图- 62 -118. 家庭电路- 63 -119. 耳机线的结构图（横切面和解剖图）- 63 -120. 电瓶车电瓶抽取12V电源- 64 -121. 可以让12V继电器接通电源吸合，断开电源后还能保持3-5秒后断开- 64 -122. 电动机可逆启动控制- 65 -123. 频敏变阻器启动控制- 65 -124. 5V稳压电路- 66 -125. 桥式整流电- 66 -126. 制作小变压器- 67 -137. 全自动Y—- 67 -138. 电磁阀控制水泵- 68 -139. 接触器自锁接线图- 68 -140. 正反转（联锁、互锁）- 69 -141. 电动机自耦降压启动（自动控制电路) - 69 -142. 三相双路电源自供装置线路图- 70 -143. 12V的电瓶做输入电源降压到5V - 70 -144. 四台电动机顺序启动,反序停止- 71 -145. 三相电动机改为两相电动机接线图- 71 -145. 简易交流电源相序指示器- 71 -146. 三相四线有功电度表经流互感器接入详图- 72 -147. 电动机正反转带动工作台- 73 -148. QJU3 自耦减压... - 73 -149. 可以让4个和更多的灯轮流亮- 74 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 74 -151. N个地方任意控制一盏灯- 75 -153. 水位开关、压力开关在线路上符号- 75 -二、电器的文字符号和图形符号-71-一、常用电路图1．单按钮控制两台电动机顺序启动反序停止2．三相异步鼠笼电动机电容制动控制电路图3．用两个时间继电器控制电动机间歇正反转4．三地控制三相电动机正反转5．两地控制一台电动机6．频敏变阻启动原理图7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图（带故障指示灯）16. 双控及多地控制（照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图28．四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程：第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机，延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾，具体方法：把万用表的直流毫安档打到最小一档，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线头上。

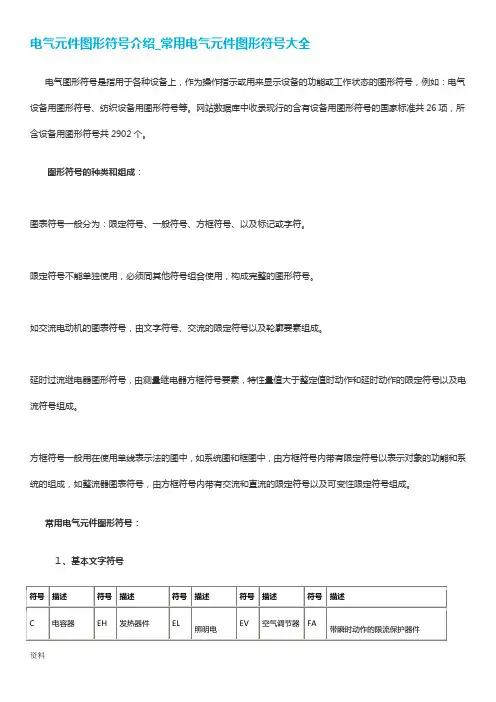

电气元件图形符号介绍_常用电气元件图形符号大全
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF QS FU FF
SB
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ
PJR。

常用低压电器图形符号和文字符号1.15电器的文字符号和图形符号 1.15.1电器的文字符号电器的文字符号目前执行国家标淮GB5094—85《电气技术中的项目代号》和GB7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure 的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2电器的图形符号电器的图形符号目前执行国家标准GB4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

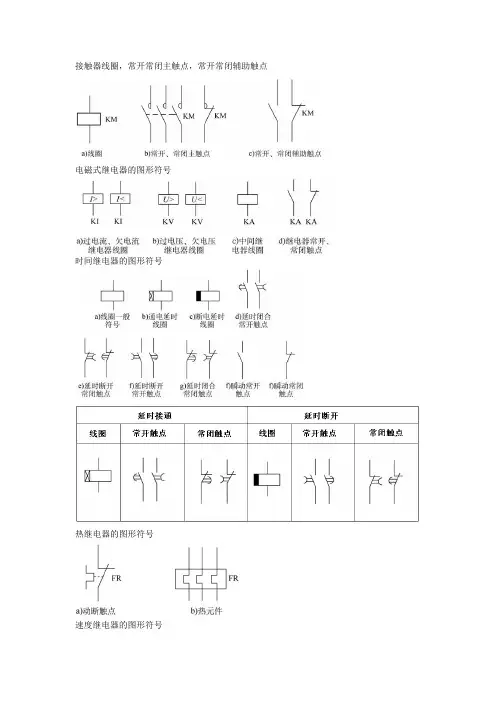

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H断开OFF 话筒BM 闭合ON 扬声器BL 电阻器R 耳塞机 B电位器RP 继电器J、K热敏电阻器RT 电池电池组GB电容器 C 导线连接极性电容器 C 导线交叉连接可变电容器 C 导线不连接线圈L 开关K 半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T 三极管（PNP型）V 磁棒线圈L 熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 -3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 3 -5．两地控制一台电动机- 4 -6．频敏变阻启动原理图- 4 -7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图（带故障指示灯）- 9 -16. 双控及多地控制（照明) - 9 -18. 使电机有点动还有正常运行- 10 -19. 用3个继电器控制电动机断相保护- 10 -20. 用四个时间继电器控制正反转并要有间隙- 11 -21. 三相电动机在220V电压下正反转能耗制动- 11 -22. 三个地方控制一盏灯- 12 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 12 -24. 延边三角形降压启动的原理图- 13 -25. 点动与长动的正反转控制电路- 13 -26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 14 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 14 -28．四个地方控制一盏灯- 15 -29. 单相电能表加装互感器- 15 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 16 -32. 全自动Y—- 16 -33. 二台电机按时间顺序起动由时间控制反序停止- 17 -34. 二台电机顺序起动反序停止- 18 -35. 控制一部电机，延时停止- 18 -36. 用万用表测电动机三相绕组头尾- 19 -37. 电动机可逆带限位控制电路实物接线图- 19 -38. 电动机可逆带限位控制电路原理图- 20 -39. - 20 -40. 缺相保护实物接线图- 21 -41. 缺相保护原理图- 21 -42. 频敏变阻器启动实物接线图- 22 -43. 自偶减压启动实物接线图- 23 -44. 时间继电器控制两台电动机先后启动- 23 -45. 星三角启动实物接线图- 24 -46. 三台电机顺序启动逆序停止电路- 24 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 25 -48. 多速电机接线- 25 -49. 正反转能耗制动- 26 -50. 电动机自锁线路实物连线图- 26 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 27 -52. 控制两台电机，第一台启动后第二台才能启动，第一台停止后第二台才能停止电路图- 27 -53. 直流电动机正反转- 28 -54. 延时断电220V - 28 -55. 家庭供电- 29 -56. 调光线路- 29 -57. 双电容单相异步电动机接线图- 30 -58. 双电容单相异步电动机正反转接线图- 30 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 31 -60. 单按钮控制电动机启、停线路图- 31 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 32 -63. 单相双值电容异步电动机连接倒顺开关- 33 -64. 可逆自偶减压启动器- 33 -65. 温度控制- 34 -66. 简单的实现延时自闭电路- 34 -67. 单相双值电容异步电动机接倒顺开关- 35 -68. 三台电动机按时间顺序启动控制线路- 35 -70. 单相三速电机定子线圈接线图- 36 -71. 二台电机顺序起动- 36 -72. 12V稳压电源- 36 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 37 -74. 电动机可逆运行控制接线示意图- 37 -75. 三台电动机按先后顺序启动- 38 -76. 油泵加正反转- 38 -77. 全自动可逆Y—- 40 -78. 电气接线摸拟图- 40 -79. M7120A 平面磨床电路原理图- 41 -80. 双联开关控制两间房间电路图- 41 -81. 三相双层36槽二极绕组布线接线图图纸- 42 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 42 -83. 单相电机正反转时间控制（不分主付绕组）- 43 -84. 单相电机正反转时间控制（分主付绕组）- 43 -85. 电动机接线盒- 44 -86. 双联开关控制多个灯泡并联电路图- 44 -87. 时间继电器和脚踏开关- 45 -88. 电动机要在两个不同的地方控制其正反转- 45 -89. 时间继电器和脚踏开关- 46 -90. 倒顺开关控制三相电动机- 46 -91. 蓄电池供电- 46 -92. 大功率整流- 47 -93. 自动控制电磁阀- 47 -94. 5V稳压电路- 47 -95. 避雷器接线- 48 -96. 电风扇遥控接线图- 48 -97. 三极管控制继电器- 48 -98. 配电箱- 49 -99. 利用两个时间继电器实现电动机可逆启动- 49 -100. 利用时间继电器可逆循环- 50 -101. 间歇运动- 50 -102. 简单的缺相保护- 51 -103. 水位控制- 51 -104. 自动升降黑板- 52 -105. 工件加工采用半自动方式第二页- 52 -106. 工件加工采用半自动方式第一页- 53 -107. 两台电动机顺序启动，反序制动- 53 -108. 220V电机装倒顺开关能控制正反转- 53 -109. 单相电动机正反转控制(分主、付绕组）通用- 54 -110. 单相电动机正反转控制(不分主、付绕组）- 54 -111. 7805 - 54 -112. Y—- 55 -113.反接制动- 55 -114. 用两个继电器三个开关控制三相电机正反转线路图- 55 -115. 双电源切换- 56 -116. 互感器跟电流表怎么接- 57 -117. 两台电动机顺序制动电气原理图- 57 -118. 家庭电路- 58 -119. 耳机线的结构图（横切面和解剖图）- 58 -120. 电瓶车电瓶抽取12V电源- 59 -121. 可以让12V继电器接通电源吸合，断开电源后还能保持3-5秒后断开- 59 -122. 电动机可逆启动控制- 60 -123. 频敏变阻器启动控制- 60 -124. 5V稳压电路- 61 -125. 桥式整流电- 61 -126. 制作小变压器- 61 -137. 全自动Y—- 62 -138. 电磁阀控制水泵- 63 -139. 接触器自锁接线图- 63 -140. 正反转（联锁、互锁）- 63 -141. 电动机自耦降压启动（自动控制电路) - 64 -142. 三相双路电源自供装置线路图- 64 -143. 12V的电瓶做输入电源降压到5V - 65 -144. 四台电动机顺序启动,反序停止- 65 -145. 三相电动机改为两相电动机接线图- 65 -145. 简易交流电源相序指示器- 66 -146. 三相四线有功电度表经流互感器接入详图- 66 -147. 电动机正反转带动工作台- 67 -148. QJU3 自耦减压... - 67 -149. 可以让4个和更多的灯轮流亮- 68 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 68 -151. N个地方任意控制一盏灯- 69 -153. 水位开关、压力开关在线路上符号- 69 -二、电器的文字符号和图形符号-71-一、常用电路图1．单按钮控制两台电动机顺序启动反序停止2．三相异步鼠笼电动机电容制动控制电路图3．用两个时间继电器控制电动机间歇正反转4．三地控制三相电动机正反转5．两地控制一台电动机6．频敏变阻启动原理图7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图（带故障指示灯）16. 双控及多地控制（照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图28．四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程：第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机，延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾，具体方法：把万用表的直流毫安档打到最小一档，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线头上。

常用低压电器的作用、图形符号和文字符号（１）熔断器
作用：严重过载和短路保护
图形符号：
文字符号：FU
（２）组合开关
作用：用于机床上作电源的引入开关，也可用来接通和分断小电流电路。

图形符号：
文字符号：SA
（３）按钮开关
作用：在控制电路发出手动控制信号
图形符号：
文字符号：SB
（４）自动空气开关
作用：在电路正常工作条件下作为线路的不频繁接通和分断用，并在电路发生过载、短路及失压时能自动分断电路。

图形符号：
文字符号:QF
（５）交流接触器
作用：远距离频繁接通或断开交直流主电路及大容量控制电路。

图形符号：
文字符号：KM
（６）热继电器
作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护，
图形符号：
热元件常闭触点
文字符号：FR
（７）时间继电器
作用：按照所需时间间隔，接通或断开被控制的电路
图形符号：
文字符号：KT
（８）速度继电器
作用：以旋转的速度信号的快慢为指令信号，与接触器配合实现对电
动机的反接制动。

图形符号：
文字符号：KS。

电气设备对应编号及图形符号电压和电流的图形符号、文字符号如下表：L1 L2 L3 U V W 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相11PE保护线，保护接地12PEN保护和中性共用线电气常用符号图形如下图：名称符号图形1一般电阻R2可调电阻RA3滑变电阻RA4电池/电源5电容C6电感器，线圈绕组L7信号灯HL8熔断器HA9线圈KM表示接触器KA表示中间继电器10通电延时继电器KT 11断电延时继电器KT 12热继电器KH 13动断(常开)触点/开关14转换触点15延时闭合常开触点16延时关闭常开触点17延时闭合常闭触点18延时闭合常闭触点19延时断开常开触点20延时断开常开触点21延时断开常闭触点22延时断开常闭触点23接触器常开触点24接触器常闭触点25常开按钮SB 26常闭按钮SB 27电流表PA28电压表PV 29有功功率表PW 30无功功率表PR 31功率因数表PPF 32二极管D 33晶闸管SCR 34整流器U 35桥式整流器U 36逆变器UHA 37电笛HA 38电铃HA 39蜂鸣器40熔断式隔离开关QF 41隔离开关QS 42断路器43三极开关多线表示44三极开关单线表示45避雷器F 46电流互感器CT/TA 47电流互感器CT/TA48电压互感器PT/TV 49星、三角连接三相变压器50三相变压器星形-三角形连接51具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接52三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接深化学习巩固，常见原理图如下：一、电机正反转回路图。

（380V）1、L1 L2 L3分别为A相B相C相2、FU为保险3、KM为交流接触器4、QS为开关5、FR为热继电器6、M为交流电动机7、按下SB1电机正转，按下SB3停止电机，按下SB3电机反转。

常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H断开OFF 话筒BM闭合ON 扬声器BL电阻器R 耳塞机B电位器RP 继电器J、K热敏电阻器RT电池电池组GB电容器C 导线连接极性电容器C 导线交叉连接可变电容器C 导线不连接线圈L 开关K半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T三极管（PNP型）V 磁棒线圈L熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号1/8W，标称阻值为5.1kΩ，允许误差为±10%。
