风扇离合器工作原理风扇离合器是一种用于控制风扇转速的装置，主要由离合器鼓和离合器片组成。
工作原理如下：1. 当风扇离合器处于断开状态时，离合器鼓和驱动轴不直接接触，风扇不会被驱动转动。
2. 当发动机运行并产生足够的转矩时，通过传动系统的传递，驱动轴上的转动力会传递给离合器鼓。
3. 离合器鼓受到转动力的作用下，开始与驱动轴直接接触，并开始旋转。
4. 由于离合器片的存在，风扇与离合器鼓之间的力会逐渐传递，从而使风扇开始转动。
5. 当转速达到一定程度时，离合器片产生的离合力会抵消传递到风扇上的力，使得离合器的滑动减小，达到稳定转速的状态。
6. 当发动机的转速下降或停止时，离合器片减小与离合器鼓间的接触力，使得风扇逐渐停止转动。
总结来说，风扇离合器通过离合器鼓的旋转力传递和离合器片的离合力控制风扇的转速，实现根据发动机负荷情况，调节风扇的运行，提高发动机和其他部件的冷却效果，降低功耗。
','风扇离合器工作原理的详细介绍如下：1. 结构组成：风扇离合器由外壳, 一对离合片, 摩擦盘和弹簧组成。
离合片通过弹簧与内侧盖连接，并且与离合器鼓部分（安装在风扇上）相连接。
2. 原理：当发动机正常运行并达到一定转速时，发动机产生的转矩被传递给离合器鼓。
由于离合器片与鼓之间的摩擦力，离合器鼓开始与风扇一起旋转。
3. 工作状态：在工作状态下，离合器鼓与风扇保持一定的相对转速，以提供足够的冷却效果。
当发动机负荷增加时，离合器片受到的离合力也会增加，从而提高离合器鼓与风扇之间的转速差。
4. 效果：风扇离合器的工作原理可以根据发动机负荷调节风扇转速，以提供合适的冷却效果，降低额外的功耗。
总的来说，风扇离合器的工作原理是通过离合器片与鼓之间的摩擦力传递转矩，使风扇与鼓一起旋转，以提供所需的冷却效果，并根据发动机负荷调节转速。
离合器风扇工作原理
离合器风扇是一种用于控制发动机温度的装置。
它的工作原理基于离合器的原理和风扇的原理。
首先，离合器是一种能够连接和分离两个旋转部件的装置。
在离合器风扇中，离合器连接着发动机曲轴和风扇叶片，使它们能够以相同的速度旋转。
其次，风扇通过扇叶的旋转来产生气流。
当发动机运转时，风扇叶片会被驱动转动。
这样可以产生风扇的旋转，在车辆行驶过程中，风扇就会吸入前方的空气并排出到后方，从而形成气流。
在离合器风扇中，离合器起到了控制风扇叶片旋转的作用。
当发动机温度较低或正常时，离合器处于连接状态，使得发动机曲轴和风扇叶片以相同的速度旋转。
这样，风扇叶片能够在车辆行驶过程中持续地产生气流，从而保持发动机的正常工作温度。
然而，当发动机温度过高时，离合器会通过温度感应装置感知到，并自动断开连接状态。
这意味着发动机曲轴和风扇叶片不再以相同的速度旋转。
由于风扇叶片不再被驱动，风扇停止了旋转，从而停止了气流的产生。
通过这种方式，离合器风扇能够减少或停止对发动机的冷却，从而防止发动机过冷。
总而言之，离合器风扇的工作原理是通过离合器的连接和分离状态来控制风扇叶片的旋转，从而调节发动机的温度。
当发动
机温度较低或正常时，风扇持续地产生气流；当发动机温度过高时，离合器断开连接，停止风扇旋转，以防止过冷。
这样能够保证发动机在适宜的工作温度范围内运转。
风扇离合器的工作原理
风扇离合器是一种装置，用于控制风扇的运转。
它的工作原理基于温度的变化。
风扇离合器通常由一个外壳、一个连接风扇的轴和一个内部浮动部件组成。
当温度较低时，风扇离合器的内部浮动部件会收缩，使其与外壳紧密接触。
这时，风扇的运转是直接传递给轴，也就是说，风扇随着发动机的转速而旋转。
当温度升高时，风扇离合器的内部浮动部件会膨胀并与外壳分离。
这种分离会通过离合器内的黏滞液体来完成。
黏滞液体的作用是在温度升高时提供一种阻尼效果。
当离合器的内部浮动部件和外壳分离时，风扇的运转不再直接与轴相连，而是由黏滞液体通过内部摩擦产生的阻力来控制。
此时，风扇的运转速度会减慢，不再完全取决于发动机的转速。
因为黏滞液体的阻力会耗散一部分能量，使风扇旋转的速度降低。
这有助于减小风扇对发动机的负荷，提高发动机的性能。
总之，风扇离合器的工作原理是基于温度的变化来控制风扇的运转。
当温度较低时，离合器内部浮动部件与外壳接触，风扇与轴直接相连；当温度升高时，离合器内部浮动部件与外壳分离，风扇的运转受黏滞液体阻力控制，运转速度降低，从而减小对发动机的负荷。
１、采用风扇离合器的目的风扇是发动机功率的消耗者，最大时约为发动机功率的１０％。
为了降低风扇功率消耗，减少噪声和磨损，防止发动机过冷，降低污染，节约燃料，多采用风扇离合器。
２、硅油风扇离合器的结构硅油风扇离合器由前盖、壳体、主动板、从动板、阀片、主动轴、双金属感温器、阀片轴、轴承、风扇等组成。
如下图所示。
前盖、壳体和从动板用螺钉组成一体，通过轴承装在主动轴上。
风扇装在壳体上。
从动板与前盖之间的空腔为贮油腔，其内装有硅油（油面低于轴中心线），从动板与壳体之间的空腔为工作腔。
主动板与主动轴固定连接，主动轴与水泵轴连接。
从动板上有进油孔Ａ，平时由阀片关闭，若偏转阀片，则进油孔即可打开。
阀片的偏转螺旋双金属感温器控制，从动板上有凸台限制阀片最大偏转角。
双金属感温器的外端固定在前盖上，内端卡在阀片轴的槽内。
从动板外缘有回油孔Ｂ，中心有漏油孔Ｃ，以防静态时从阀片轴周围泄漏硅油。
图：硅油风扇离合器示意图３、硅油风扇离合器的工作原理（１）当发动机冷起动或小负荷下工作时，冷却水及通过散热器的气流温度不高，进油孔被阀片关闭，工作腔内无硅油，离合器处于分离状态。
主动轴转动时，仅仅由于密封毛毡圈和轴承的摩擦，使风扇随同壳体在主动轴上空转打滑，转速极低。
（２）当发动机负荷增加时，冷却液和通过散热器的气流温度随之升高，感温器受热变形而带动阀片轴及阀片转动。
当流经感温器的气流温度超过３３８Ｋ（６５℃）时，进油孔被完全打开，于是硅油从贮油腔进入工作腔。
硅油十分粘稠，主动板即可利用硅油的粘性带动壳体和风扇转动。
此时风扇离合器处于接合状态，风扇转速迅速提高。
为不使工作腔中的硅油温度过高，粘度下降，使硅油在壳体内不断循环。
由于主动板转速高于从动板，因此受离心力作用从主动板甩向工作腔外缘的油液压力比贮油腔外缘的油压力高，油液从工作腔经回油孔Ｂ流向贮油腔，而贮油腔又经进油孔Ａ及时向工作腔补充油液。
为使硅油从工作腔流回贮油腔的速度加快，缩短风扇脱开时间，在从动板８的回油孔Ｂ旁，有一个刮油突起部伸入工作腔缝隙内，使回油孔一侧压力增高，回油加快。
风扇离合器的工作原理风扇离合器是汽车冷却系统中的一个重要零部件，它的主要作用是将发动机运转时所产生的热量通过散热器排放出去，以保障发动机正常运转。
风扇离合器由离合器壳体、黏性油、扇叶、风扇主轴、压盘、压簧、减震片、固定螺丝等组成。
下面详细介绍风扇离合器的工作原理。
风扇离合器的工作原理：1. 基本原理风扇离合器通过黏性材料的变化来控制压盘与风扇主轴的转速差，以达到启闭风扇的效果。
2. 工作过程当冷却系统需要增大风扇的散热效果时，水温变高、压力变大，黏性材料的黏滞作用降低，压盘受到压力作用后开始与风扇主轴一起旋转。
此时，风扇开始工作，将散热器的热量带走，保护发动机正常运转。
当冷却系统不需要风扇的散热效果时，水温变低、压力变小，黏性材料的黏滞作用增大，压盘开始与风扇主轴转速差变大，风扇主轴继续转动而压盘停止转动，此时风扇处于关闭状态。
3. 原理分析通过黏性材料的变化来控制风扇的启闭，是风扇离合器的核心技术。
压盘的压力与风扇主轴转速之间的转矩平衡状态，取决于黏性材料的黏度和温度。
当黏度下降、温度升高时，压盘受到的扭矩减小，与风扇主轴之间的速度差就会增大，从而使风扇运转。
在风扇离合器内还设置了减震片，减缓转动时的冲击、噪声，保证风扇的稳定运转。
4. 使用注意事项风扇离合器是整个冷却系统中比较重要的部件，它的使用寿命与车辆的使用情况、环境温度等因素有关。
在日常保养中，需要注意及时更换导致故障的部件，以保证发动机的正常运转。
在使用过程中，如果发现风扇无法运转，可以检查风扇离合器连接线路，以及黏性材料是否老化，是否需要更换。
风扇离合器以其独特的工作原理、稳定的性能表现，保护了发动机的正常运转，对汽车的稳定性和可靠性也具有重要影响。
对于风扇离合器的保养和维修，需要注意一些细节问题。
在更换黏性油时，需要确保黏性油的品牌和型号与原装配件相同，否则可能会对风扇离合器的性能产生不利影响，甚至导致故障。
在使用过程中，如果发现风扇运转时噪音变大或者出现异常震动等现象，需要及时进行检修、更换。
浅谈汽车离合器的设计与优化摘要离合器的主要功能是切断和实现对传动系的动力传递，可以限制传动系所承载的最大转矩，防止传动系各零件因过载而损坏。
本文就汽车离合器设计的基本要求、典型形式离合器的特点、基本参数与选择优化和扭转减振器的设计等环节进行详细的阐述，为汽车离合器的设计提供参考。
关键词汽车；离合器；设计离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。
在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。
好的离合器设计在汽车起步时将发动机与传动系平顺地接合，确保汽车平稳起步；也能有效地降低传动系中的振动和噪声。
1 汽车离合器设计的基本要求1）在任何行驶条件下，能可靠地传递发动机的最大转矩；2）接合时平顺柔和，保证汽车起步时没有抖动和冲击；3）从动部分转动惯量小，减轻换挡时变速器齿轮间的冲击；4）有良好的吸热能力和通风散热效果，保证离合器的使用寿命；5）避免传动系产生扭转共振，具有吸收振动、缓和冲击的能力；6）结构应简单、紧凑，制造工艺性好，维修、调整方便等。
2 离合器的结构方案分析汽车离合器多采用盘形摩擦离合器。
2.1 从动盘数的选择单片离合器（图1）结构简单，尺寸紧凑，散热良好，维修调整方便，从动部分转动惯量小，在使用时能保证分离彻底、接合平顺。
双片离合器（图2）传递转矩的能力较大，径向尺寸较小，踏板力较小，接合较为平顺。
但中间压盘通风散热不良，分离也不够彻底。
2.2 压紧弹簧和布置形式的选择1）周置弹簧离合器它的压紧弹簧采用圆柱螺旋弹簧，其特点是结构简单、制造容易，因此应用较为广泛。
当发动机最大转速很高时，周置弹簧由于受离心力作用而向外弯曲，使离合器传递转矩能力随之降低。
2）中央弹簧离合器它的压紧弹簧，布置在离合器的中心。
可选较大的杠杆比，有利于减小踏板力。

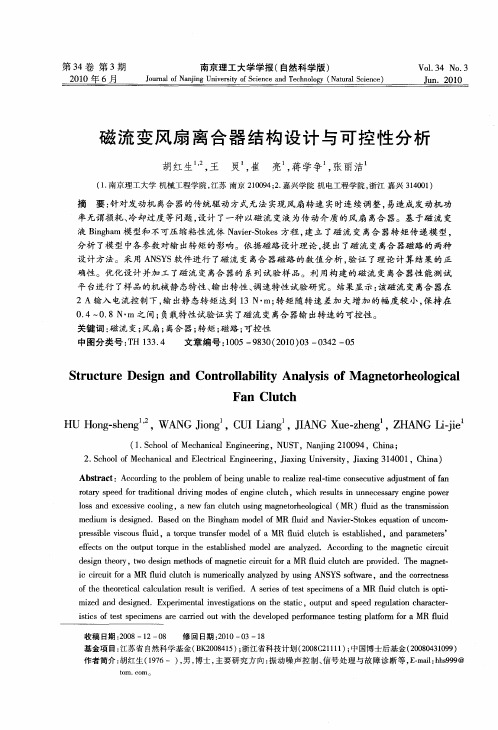

第一章绪论1.1 引言磁流变液(Magnetorheological fluids，MR fluids)和形状记忆合金(Shape Memory Alloys，SMAs)是新型智能材料。
本文从分析磁流变液和形状记忆合金力学特性出发，发展一种温度控制的智能汽车风扇离合器的设计理论和方法。
磁流变液应用于传动元件是磁流变液发展的一个新方向。
智能汽车风扇离合器是依靠磁流变液的剪切应力提供传递力矩的器件，而磁流变液剪切应力的大小是可以通过外加磁场强度来控制的。
磁流变液剪切应力随外加磁场强度的增加而增加，外加磁场强度一般由通电线圈产生，改变线圈中的电流大小就能改变外加磁场强度的大小。
基于形状记忆合金的温度记忆效应，把形状记忆合金丝设计成形状记忆合金弹簧，应用于智能汽车风扇离合器线圈电流大小的控制装置，从而实现汽车发动机冷却系统的智能化散热。
当来自散热器的空气温度达到一定值(如65 ℃)，形状记忆合金弹簧开始伸长，励磁线圈中的电流增大，离合器中的主、从动盘接合，温度越高，形状记忆合金弹簧伸长越长，励磁线圈中的电流越大，传递转矩越大，风扇转得越快；当温度低于65 ℃时，形状记忆合金弹簧恢复到原来的形状，无外加磁场作用，磁流变液表现为牛顿流体，其所能提供的传递力矩很小，离合器主从动盘分离，风扇停止转动。
基于Bingham模型，对磁流变液的传力方式进行分析。
在合理假设的基础上，根据剪切模式建立智能风扇离合器的设计计算模型。
分析形状记忆合金驱动器的驱动力大小及其输出行程与温度的关系。
给出几何尺寸的设计计算公式并对其结构进行设计，进一步通过仿真实验验证。
为智能风扇离合器的设计提供理论依据，为智能风扇离合器的进一步研究打下基础。
1.2 智能材料与结构概述1.2.1 智能材料智能材料又称为敏感材料，机敏材料。
智能材料的构想来源于仿生，它的目标就是想研制出一种材料，使它成为具有类似于生物的各种功能的―活‖的材料。
因此，智能材料为能感知外部刺激(传感功能)、能判断并适当处理(处理功能)且本身可执行(执行功能)的材料[1]。
现有的材料一般比较单一，难以满足智能材料的要求，所以智能材料一般由两种或两种以上材料通过有机的紧密复合或严密的科学组装而构成一个智能材料系统。
设计智能材料的两个指导思想是材料的多功能复合和材料的仿生设计。
基于这两种思想，智能材料具有或部分具有以下的智能功能和生命特征[2]。
1) 传感功能，能够感知外界或自身所处的环境条件，如负载、应力、应变、振动、热、光、电、磁、化学、核辐射等的强度及其变化。
2) 反馈功能，可通过传感神经网络，对系统输入与输出信息进行对比，并将其结果提供给控制系统。
3) 信息识别与积累功能，能够识别传感网络得到的各类信息并将其积累起来。
4) 响应功能，能够根据外界环境和内部条件变化，适时动态地作出相应的反应，并采取必要行动。
5) 自诊断能力，能通过分析比较系统目前的状况与过去的情况，对诸如系统故障与判断失误等问题进行自诊断并予以校正。
6) 自修复能力，能通过自繁殖、自生长、原位复合等再生机制，来修补某些局部损伤或破坏。
7) 自调节能力，对不断变化的外部环境和条件，能及时地自动调整自身结构和功能，并相应地改变自己的状态和行为，从而使材料系统始终以一种优化方式对外界变化做出恰如其分的响应。
智能材料是继天然材料、人造材料、精细材料之后的第四代功能材料。
因为现在可用于智能材料的材料种类不断扩大，所以智能材料的分类也只能是粗浅的，分类方法也有多种，若按功能来分可以分为光导纤维、形状记忆合金、压电材料、电(磁)流变液和电(磁)致伸缩材料等。
若按来源来分，智能材料可以分为金属系智能材料、无机非金属系智能材料和高分子系智能材料。
目前研究开发的金属系智能材料主要有形状记忆合金和形状记忆复合材料两大类；无机非金属系智能材料在电(磁)流变液、压电陶瓷、光致变色和电致变色材料等方面发展较快。
高分子系智能材料的范围很广泛，作为智能材料的刺激响应性高分子凝胶的研究和开发非常活跃，其次还有智能高分子膜材、智能高分子粘合剂、智能型药物释放体系和智能高分子基复合材料等。
1.2.2 智能材料结构智能材料结构是将驱动件和传感件紧密融合在结构中，同时也将控制电路、逻辑电路、信号处理器、功率放大器等集成在结构中，通过机械、热、光、化学、电、磁等激励和控制。
使智能材料结构不仅具有承受载荷的能力。
还具有识别、分析、处理及控制等多种功能，并能进行数据的传输和多种参数的检测，包括应变、损伤、温度、压力、声音、光波等，而且还能够动作，具有改变结构的应力分布、强度、刚度、形状、电磁场、光学性能、化学性能及透气性等多种功能，从而使结构材料本身具有自诊断，自适应、自学习、自修复、自增值、自衰减等能力。
总的来说，智能材料结构是具有仿生命功能的材料融合于基体材料中，使制成的构件具有人们期望的智能功能的结构[3]。
如果将基体材料看成是人体的骨骼，那么智能材料结构就相当于由神经、肌肉、大脑和骨骼组成的系统。
智能结构的关键技术包括传感器、驱动器、控制器及其集成[4]。
1) 智能传感器。
从仿生学来讲，智能传感器相当于智能结构的神经元，负担着感知外界环境变化，收集外界信息的任务。
2) 智能驱动器。
从仿生学来讲，智能驱动器相当于智能结构的肌肉，它的任务是使智能结构自适应动作，故必须具有较大的肌肉力量，应有较小的滞后效应。
目前，常采用形状记忆合金、压电材料、电(磁)流变材料及伸缩材料作为驱动器[5]。
目前，衡量驱动材料优劣的指标见表l.1[5]。
表1.1 常用驱动材料性能比较Nitinol PZTG-5 PVDF PMN Terfernol—D2驱动机理形状记忆压电陶瓷压电薄膜电致伸缩磁致伸缩△max(με) 20 000 1 000 700 1 000 1 000εmax(με) 8 500 350 10 500 580驱动带宽低高高高中形状记忆合金驱动器的优点是可实现多种形式，变形量大，加热驱动时驱动力较大，应变灵敏度高。
缺点是响应速度慢，驱动频率带宽一般小于0.1 Hz，难以用于动态控制。
应注意的问题是疲劳失效、反应速度、循环周期及使用形状记忆合金的环境温度。
近年来，国外已经研制成形状记忆塑料，这将用于智能结构中新的驱动器。
3) 智能控制器。
从仿生学来讲，智能控制器相当于智能结构的神经中枢(大脑)，控制对象为结构本身。
智能结构的控制分为三个层次：①局部控制，用加入阻尼或吸收能量来抵消外来干扰；②整体控制，如结构整体稳定性控制、形状确定性控制及扰动抑制等；③智能控制，结构可以实现自诊断、自修复、自适应、自学习等功能。
4) 智能结构集成与设计。
智能结构的集成及设计是智能结构的又一关键问题，不仅产生出许多新的数学及力学问题，而且产生出一些新的工程技术问题[5]。
1.2.3 国内外研究现状材料的智能化问题是八十年代初由美国科学家提出的，其最初目的是为了提高其军用飞机的质量可靠性、可生存性和可支持性。
随着军事发展需求，美国国家航空和航天管理局NASA、空间研究中心SERC、莱特航空实验室、海军研究署NRD、空军科学研究署AFRD和国家科学基金会，相继投入了大量资金，进行了深入研究，其应用目标也扩展到空间站、潜艇、坦克以及各类武器系统[6]。
智能材料结构的研究，受到美、日、欧洲各国的高度重视，被列为具有战略意义的优先发展领域之一[7]。
日本对智能材料的研究提出了将智能结构中的传感器、驱动器、处理器与结构的宏观结合变为在原子、分子层次上的微观―组装‖，从而得到更为均匀的物质材料的技术路线，其研究侧重于空间结构的形状控制和主动抗振控制[8-9]。
此外，在形状记忆合金和高分子聚合物压电材料的研究方面，日本也处于国际领先地位。
1989 年日本航空电子-技术审议会提出了从事具有对环境变化作出响应能力的智能型材料的研究，并在其科技发展预测报告中称，将在2010 年开发出具有识别、传递、输出和环境响应功能的智能材料[10]。
英国的研究涉及智能复合材料损伤监测、结构健康监控、分布式传感器和新型驱动器及其位置优化策略、土木工程结构的安全监测等[11]。
德国宇航研究中心也制定了ARES计划，研究内容包括：自适应结构主动控制技术，传感器和驱动器优化布置，形状记忆合金的物理特性及其在智能结构中的应用等。
加拿大在其雷达卫星的合成孔径雷达(SAR)天线结构上采用智能材料，对其形状和振动进行监控。
我国对这一新兴学科的研究也十分重视。
1991年，国家自然基金会将智能结构列入国家高技术研究发展计划纲要的新概念、新构思探索课题，智能结构及其应用直接作为国家高技术研究发展计划计划(863计划)项目课题，航空基金于1993年起每年都将智能结构列入研究计划项目，此后的资助强度不断加大。
目前国内已有一批研究单位在该领域的研究达到国际先进水平，1991年，南京航空航天大学率先成立了智能材料与结构研究所，迄今已在强度自诊断自适应结构[3,12]、结构损伤检测评估[13]、光纤传感技术在结构智能化中的应用[14]，以及利用压电元件对结构进行减振降噪等方面取得了阶段性的研究成果[15]，并在结构自修复方面也进行了一定的研究[16]。
重庆大学彭向和[17]等对不同温度下形状记忆合金材料的特性进行了描述；李海涛[18]等建立了形状记忆合金的一种基于经典塑性理论的两相混合本构模型；西安交通大学在压电层合板、形状记忆合金智能结构等方面作了深入的理论研究工作[19]；此外，中国科学技术大学、哈尔滨工业大学、北京航空航天大学、西北工业大学等院校也都从不同角度对智能结构进行了研究，并取得了多项研究成果。
智能结构的研究目前经过基础性研究与探索，已在基本原理、传感器研制、驱动器研制、功能器件与复合材料之间匹配技术、智能材料成型工艺技术、智能材料在特殊环境下的性能评价、主动控制智能器件等方面开展了许多工作，取得了较大的突破。
并且，已经从基础性研究进入到预研和应用性研究阶段。
预计若干年后将出现一批应用智能结构相关技术的国防装备与民用设施。
1.3 磁流变液1.3.1 磁流变液研究现状磁流变液是将微米尺寸的磁极化颗粒分散溶于绝缘载液中形成的具有可控流变行为的特定非胶性悬浮液体，其流变特性随外加磁场变化而变化[20]。
在外加磁场作用下，其流体结构和性能会在几个毫秒内迅速变化，表观粘度系数增加两个数量级以上，会变成类似―固体‖的状态，一旦去掉磁场后，又变成可以流动的液体[21]。
在磁场作用下，其流变特性表现为Bingham塑性体。
磁流变液是由美国学者Rabinow[22]于1948年发明的一种智能材料。
磁流变液主要由以下三部分组成[23]：磁性颗粒；基础液；添加剂。
在外加磁场作用下，磁流变液中的磁性颗粒产生磁极化，是磁流变液产生磁流变效应的核心。
