毕业设计（论文）开题报告
设计（论文）题目: 桑塔纳轿车离合器设计
院系名称: 汽车与交通工程学院
专业班级: 车辆工程07-3
学生姓名: 唐国箐
导师姓名: 付百学
开题时间: 2011-2-28

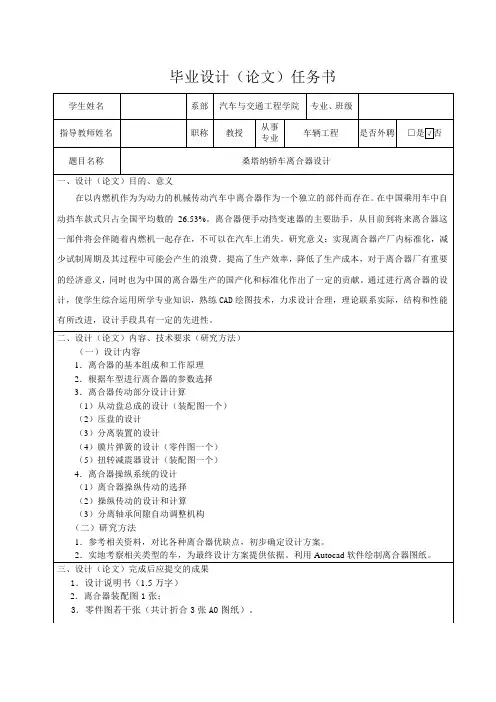

毕业设计（论文）开题报告
工学院 课程设计 离合器设计 （设计题目） 1310111006俊男 （学生） 专业名称：车辆工程 课程名称：汽车设计 指导教师 (职称)：飞豹（副教授） 完成日期： 2014 年6月25日 2014年6月

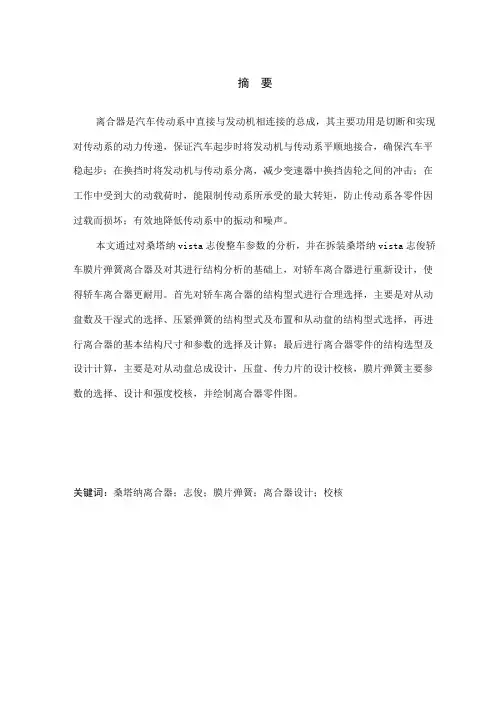

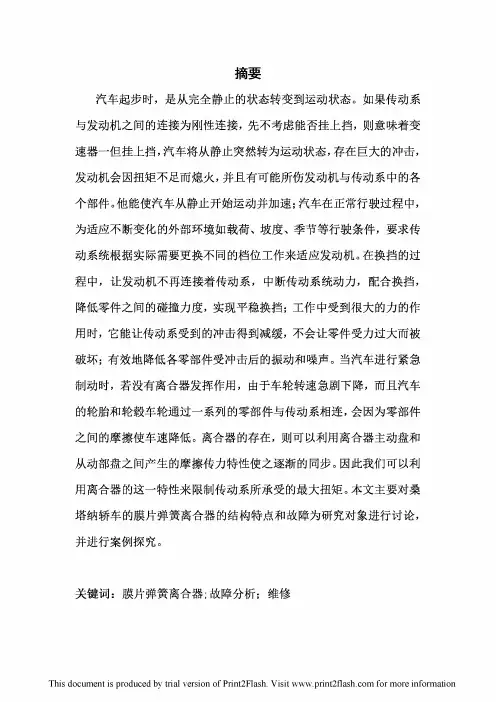

摘要 离合器是汽车传动系中直接与发动机相连接的总成，其主要功用是切断和实现对传动系的动力传递，保证汽车起步时将发动机与传动系平顺地接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换挡齿轮之间的冲击；在工作中受到大的动载荷时，能限制传动系所承受的最大转矩，防止传动系各零件因过载而损坏；有效地降低传动系中的振动和噪声。 本文通过对轿车整车参数的分析，并在拆装轿车膜片弹簧离合器及对其进行结构分析的基础上，对轿车离合器进行重新设计，使得轿车离合器设计更合理。首先对轿车离合器的结构型式进行合理选择，主要是对从动盘数及干湿式的选择、压紧弹簧的结构型式及布置和从动盘的结构型式选择，并利用CAXA电子图板软件绘制轿车膜片弹簧离合器装配图；再进行离合器的基本结构尺寸和参数的选择及计算；最后进行离合器零件的结构选型及设计计算，主要是对从动盘总成设计，压盘、传力片的设计校核，膜片弹簧主要参数的选择、设计和强度校核，并绘制离合器零件图。 关键词：轿车离合器膜片弹簧设计校核
Abstract Clutch is the assembly which is directly connected with engine in the automobile power train. And its main function is to cut off or implement the power transmission in the power train. It ensured the engine and the power train perfectly smooth join together when the automobile starting up and insure the automobile smooth starting up. The clutch is disconnected the engine and the power train when the automobile stage changeover. It reduced the impact between the shift gears of the transmission. When the transmission worked by the great dynamic load, the clutch can limit the breakdown torque of the power train, to prevent the accessory of the power train damage due to overload. It effectively reduced the vibration and noise of the power train. In this paper, based on the analysis of the car parameters, on the basis of dismantle and install diaphragm spring clutch of sedans and its structural analysis to redesign the sedan clutch for it makes the design of the car clutch more reasonable. First, we should be choose the structure of the car clutch reasonable. It is mainly choose the structure of the driven disk that wet or dry, the structure of pinched spring and the layout. And I make use of CAXA electronic drawing board software draw the assembly drawing of the cars Diaphragm spring clutch. Than I make sure the choice and design calculation of the clutch structure size and the basic parameters. Finally, I carry on the structure type slection of clutch parts and the design calculation. It is mainly design and checking the driven disk assembly, platen and patch of force. And I make sure diaphragm spring main parameters of the selection, design, strength check and draw the clutch detail drawing. Keywords：Car clutch; Diaphragm spring; Design; Checking

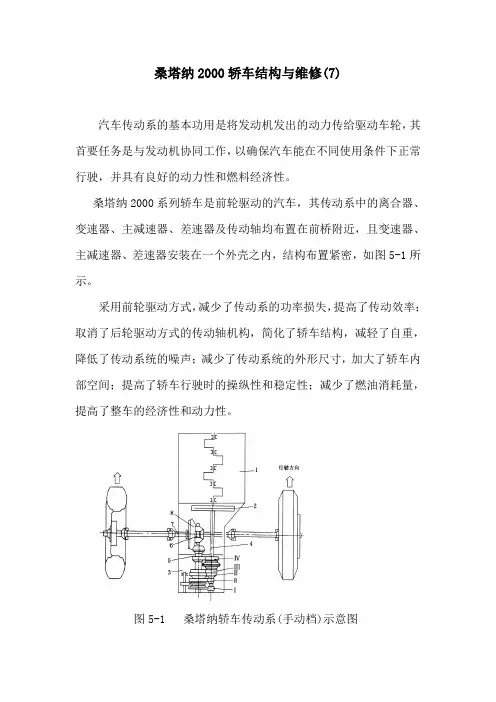

汽车设计 第二章离合器设计 设计参数 车型：轻型货车 整车质量（Kg）：3830 发动机最大扭矩/转速（N·m/rpm）:220/2100 最大功率/转速（Kw/rpm）:67/3000 车轮滚动半径：（mm）：340 一、离合器的设计目的及原理概述 1.1离合器的设计目的 了解轿车离合器的构造，掌握轿车离合器的工作原理。了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而熟悉轿车离合器的工作原理。 学会如何查找文献资料、相关书籍，培养自己的动手设计项目、自学的能力，掌握单独设计课题和项目的方法，设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的轿车离合器，为以后从事汽车方面的工作或工作中设计其它项目奠定良好的基础。 1.2离合器的工作原理 离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠
其主、从动部分间的摩擦来传递动力且能分离的机构。 离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。 1.3离合器的设计要求 1)在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储 备，又能防止过载。 2)接合时要完全、平顺、柔和，保证起初起步时没有抖动和冲击。 3)分离时要迅速、彻底。 4)从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减 小同步器的磨损。 5)应有足够的吸热能力和良好的通风效果，以保证工作温度不致过高，延长寿 命。 6)操纵方便、准确，以减少驾驶员的疲劳。 7)具有足够的强度和良好的动平衡，一保证其工作可靠、使用寿命长。 二、离合器的结构方案分析 2.1车型、技术参数 车型：轻型载货汽车 整车质量（Kg）：3830 发动机最大扭矩/转速（N·m/rpm）:220/2100 最大功率/转速（Kw/rpm）:67/3000 车轮滚动半径：（mm）：340 2.2从动盘数的选择 对乘用车和最大质量小于6t的商用车而言，发动机的最大转矩一般不大，离合器通常只设一片从动盘。 2.3压紧弹簧和布置形式的选择 离合器压紧装置可分为周布弹簧式、中央弹簧式、斜置弹簧式、膜片弹簧式
一、离合器设计的目的及离合器概述 了解轿车离合器的构造，掌握轿车离合器的工作原理。了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而熟悉轿车离合器的工作原理。学会如何查找文献资料、相关书籍，培养学生动手设计项目、自学的能力，掌握单独设计课题和项目的方法，设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的轿车离合器，为以后从事汽车方面的工作或工作中设计其它项目奠定良好的基础。通过这次课程设计，使学生充分地认识到设计一个工程项目所需经历的步骤，以及身为一个工程技术人员所需具备的素质和所应当完成的工作，为即将进入社会提供了一个良好的学习机会，对于由学生向工程技术人员转变有着重大的实际意义。 离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。 1.1离合器设计的基本要求 1)在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储备，又 能防止过载。 2)接合时要完全、平顺、柔和，保证起初起步时没有抖动和冲击。 3)分离时要迅速、彻底。 4)从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减小同步 器的磨损。 5)应有足够的吸热能力和良好的通风效果，以保证工作温度不致过高，延长寿命。 6)操纵方便、准确，以减少驾驶员的疲劳。 7)具有足够的强度和良好的动平衡，一保证其工作可靠、使用寿命长。 1.2技术参数及论文要求
离合器设计与计算 本次设计主要是对离合盖器总成中的膜片弹簧、压盘，从动盘总成中的从动片等主要零部件进行详细的计算与设计，其他零部件采用进行简略设计。 设计时已知参数如下： （1）发动机起步转矩； （2）整车质量； （3）车轮滚动半径； （4）发动机起步转速； （5）变速器起步档变速比； （6）主传动比。 3.1离合器设计基本结构尺寸及参数 在初步确定离合器结构形式后，要通过离合器的基本结构尺寸和参数具体确定离合器。 离合器设计时所需的基本结构尺寸、参数主要有： （1）摩擦片外径D； （2）单位压力p； （3）后备系数β； 在选定以上参数时，以下车辆参数对其有重大影响： （1）发动机最大转矩； （2）整车总质量； （3）传动系总传动比（变速器传动比主减速器传动比）； （4）、车轮滚动半径； 3.2 离合器基本参数选取和主要尺寸设计计算 3.2.1 离合器转矩容量的确定 离合器的基本结构是摩擦传动机构，离合器依靠摩擦表面间的摩擦力矩来传递转矩。所以可根据摩擦定律表示出离合器转矩容量公式：
(3.1) 式中：为离合器转矩容量； f为摩擦面间的静摩擦因数，一般取0.25—0.30； F为作用在摩擦面上的总压紧力，单位N； 为摩擦片的平均摩擦半径，单位m； Z为摩擦面数，单片为2，双片为3。 摩擦片上工作压力F一般在设计离合器时假设摩擦片上压力均匀分布： (3.2)式中：为摩擦面上均匀压力，单位N； A为摩擦面积，单位； D为摩擦片外径，单位m； d为摩擦片内径，单位m。 式(3.1)中有效作用半径公式如下： (3.3) 式中：D为摩擦片外径，单位m； d为摩擦片内径，单位m。 将式(3.2)与式(3.3)代人式(3.1)得： (3.4)式中：为摩擦片内、外径之比，一般在0.53～0.70之间。 为了保证离合器在任何工况下都能可靠地传递发动机的最大转矩，设计时应应大于发动机最大转矩，确定离合器转矩容量时应含有设计因子，即： (3.5) 式中：为发动机最大转矩，单位；
汽车设计课程设计离合器设计说明书
目录 一、离合器设计的目的及相关概述 (1) 1.1 离合器基本功用 (1) 1.2 离合器相关结构的介绍 (1) 1.3 离合器的设计要求 (2) 1.4拉式膜片弹簧的优点 (3) 二、离合器摩擦片参数的确定 (3) 2.1摩擦片相关参数确定之前的数据准备 (3) 2.1.1后背系数确定 (3) 2.1.2单位压力的确定 (4) 2.1.3摩擦因数、摩擦面数和离合器间隙 (4) 2.2 摩擦片参数的选择 (5) 2.2.1初选摩擦片参数外径D、内径d和厚度b (5) 2.2.2 离合器传递最大转矩 (6) 2.3摩擦片参数的校核 (6) 2.3.1 摩擦片最大圆周速度的校核 (6) 2.3.1 单位滑磨功的校核 (6) 三、膜片弹簧的设计 (6) 3.1 膜片弹簧参数的设计 (7) 3.2 膜片弹簧参数的校核 (9) 四、主要零部件的设计 (10) 4.1 扭转减震器的设计 (10)
4.2 扭转用弹簧的设计 (12) 4.3 从动盘毂的设计 (14) 4.4 离合器盖结构的设计 (15) 4.5 压盘的设计 (14) 4.5.1 设计要求 (15) 4.5.2 压盘几何尺寸及材料的确定 (15) 4.5.3 压盘的校核 (16) 4.6 支撑环 (16) 五、操纵机构 (16) 5.1 操纵机构的简介 (16) 5.2离合器踏板行程计算 (18) 5.3 踏板力计算 (13) 六、设计小结 (19) 七、参考文献 (21) 附录 (22)

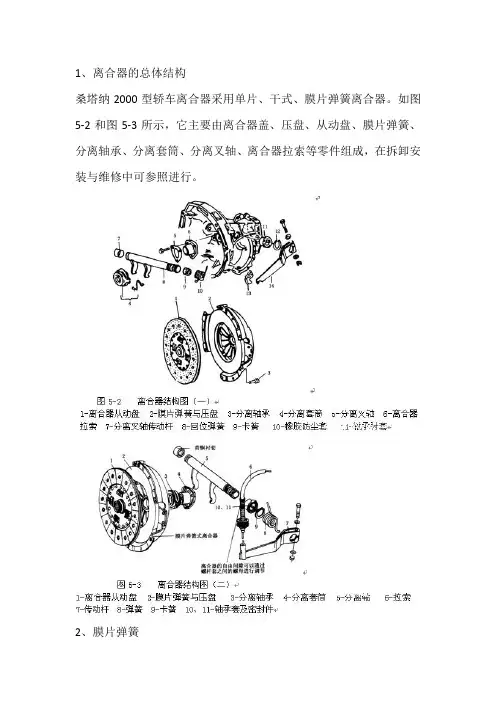

一、离合器设计的目的及相关概述 了解乘用车离合器的构造，掌握离合器的工作原理，了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而熟悉轿车离合器的工作原理，同时，学会如何查找文献资料、相关书籍，培养学生动手设计项目，掌握单独设计课题和项目的方法，从而设计出满足整车要求并符合相关标准、具有良好的制造工艺性，结构简单，便于维护的乘用车离合器，为以后从事汽车方面的工作或工作设计打下良好的基础，通过这次课程设计，使学生充分认识到设计工程所需要的步骤，以及自身所应具备的专业素质，未进入社会提供良好的学习机会，对与由学生向工程技术人员转变具有重要的现实意义。 1.1离合器基本功用 离合器通常安装在发动机和变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。 1）在汽车起步时，通过离合器主、从动部分的滑磨而使它们的转速逐渐接近，以确保汽车起步平稳。 2) 当变速器换挡时，通过离合器主、从动部分的迅速分离来切断动力的传递，以减轻齿轮的冲击，保证换挡时工作平稳。 3) 当离合器转矩超过其所能传递的最大转矩时，其主、从动部分之间将产生滑磨，以防止传动系统过载。 1.2 离合器相关结构的介绍 膜片弹簧离合器总成由膜片弹簧、离合器盖、压盘、传动片和分离轴承总成等部分组成。
设 计 实 例 1. 离合器形式的选择 目前，膜片弹簧压紧式离合器已被广泛地应用于中小型以至重型载重汽车。这种形式的离合器结构简单，轴向尺寸紧凑，在满足同等压紧力和分离间隙的条件下，其最大分离力要比相同尺寸的周置弹簧离合器小20%～30%，因此，本方案选用带有扭转减振器的膜片弹簧离合器。 2. 基本参数 整车最大总质量：14t 压紧方式：膜片弹簧 摩擦片数：双片，编织石棉基材料 工作环境：干式 发动机最大扭矩emax T ：658N·m 膜片弹簧工作压力F ：9000N 3. 结构尺寸和强度计算 1) 摩擦片尺寸的确定 确定摩擦片外径尺寸，用下面的经验公式计算： D K =式中，emax T 为发动机最大扭矩；D K 为经验数据，对商用车(双片)：D 14K = .5 14.5371D ==mm 根据GB/T 5764—2011《汽车用离合器面片》取摩擦片外径D =380mm ，选定摩擦片的内径d =220 mm ，厚度5mm 。 2) 离合器摩擦力矩的确定 最大摩擦力矩是摩擦片刚开始工作并无磨损的条件下，离合器的摩擦力矩。此时离合器的压盘压力给定为9000F ＝N ，那么离合器所能传递的最大静摩擦力矩 m N fFZR T c c ?=???==4.13821536.04900025.0max 膜片弹簧工作点的选取使得摩擦片磨损后的压盘总压力略有上升，可保证摩擦片在许可磨损范围内所传递的静摩擦力矩不会降低。 3) 离合器后备系数的计算 后备系数 1.2658 4 .1382max max === e c T T β m r R r R R c 1536.0) (3) (22 233=--=式中，0.25f =；4z =；
汽车设计课程设计离合器设计说明书 姓名：范小南 班级：B110210 学号：B11021023
目录 一、离合器设计的目的及相关概述 (1) 1.1 离合器基本功用 (1) 1.2 离合器相关结构的介绍 (1) 1.3 离合器的设计要求 (2) 1.4拉式膜片弹簧的优点 (3) 二、离合器摩擦片参数的确定 (3) 2.1摩擦片相关参数确定之前的数据准备 (3) 2.1.1后背系数确定 (3) 2.1.2单位压力的确定 (4) 2.1.3摩擦因数、摩擦面数和离合器间隙 (4) 2.2 摩擦片参数的选择 (5) 2.2.1初选摩擦片参数外径D、内径d和厚度b (5) 2.2.2 离合器传递最大转矩 (6) 2.3摩擦片参数的校核 (6) 2.3.1 摩擦片最大圆周速度的校核 (6) 2.3.1 单位滑磨功的校核 (6) 三、膜片弹簧的设计 (6) 3.1 膜片弹簧参数的设计 (7) 3.2 膜片弹簧参数的校核 (9) 四、主要零部件的设计 (10) 4.1 扭转减震器的设计 (10) 4.2 扭转用弹簧的设计 (12) 4.3 从动盘毂的设计 (14) 4.4 离合器盖结构的设计 (15) 4.5 压盘的设计 (14) 4.5.1 设计要求 (15) 4.5.2 压盘几何尺寸及材料的确定 (15) 4.5.3 压盘的校核 (16) 4.6 支撑环 (16) 五、操纵机构 (16) 5.1 操纵机构的简介 (16) 5.2离合器踏板行程计算 (18) 5.3 踏板力计算 (13) 六、设计小结 (19) 七、参考文献 (21) 附录 (22)
一、离合器设计的目的及相关概述 了解乘用车离合器的构造，掌握离合器的工作原理，了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而熟悉轿车离合器的工作原理，同时，学会如何查找文献资料、相关书籍，培养学生动手设计项目，掌握单独设计课题和项目的方法，从而设计出满足整车要求并符合相关标准、具有良好的制造工艺性，结构简单，便于维护的乘用车离合器，为以后从事汽车方面的工作或工作设计打下良好的基础，通过这次课程设计，使学生充分认识到设计工程所需要的步骤，以及自身所应具备的专业素质，未进入社会提供良好的学习机会，对与由学生向工程技术人员转变具有重要的现实意义。 1.1离合器基本功用 离合器通常安装在发动机和变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。 1）在汽车起步时，通过离合器主、从动部分的滑磨而使它们的转速逐渐接近，以确保汽车起步平稳。 2) 当变速器换挡时，通过离合器主、从动部分的迅速分离来切断动力的传递，以减轻齿轮的冲击，保证换挡时工作平稳。 3) 当离合器转矩超过其所能传递的最大转矩时，其主、从动部分之间将产生滑磨，以防止传动系统过载。 1.2 离合器相关结构的介绍 膜片弹簧离合器总成由膜片弹簧、离合器盖、压盘、传动片和分离轴承总成等部分组成。 1）离合器盖 离合器盖一般为120o或90o旋转对称的板壳冲压结构，通过螺栓与飞轮连接在一起。离合器盖是离合器中结构形状比较复杂的承载构建，压紧弹簧的压紧力最总都要由它来承受。 2）膜片弹簧 膜片弹簧是离合器最重要的压紧元件，在其内孔圆周表面上开有许多均布的长径
捷达离合器设计毕业设 计 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
捷达离合器设计 摘要 近年来,我国在设计的汽车和汽车制造技术已经取得了很大的进步,这是大家有目共睹的。而离合器作为汽车传送系中的一大重要组成部分，肩负着传递动力、减震跟防止过载等重要作用，所以离合器更成为了汽车发展和进步的一个重要因素,是不容忽视的。 此次设计是从理论计算上阐述了捷达轿车离合器容量的计算，离合器从动盘的尺寸，后备系数，摩擦片外径的尺寸等。设计包括对从动盘总成、压盘、离合器盖的设计校核优化。具体设计计算扭转减振器、摩擦片、压盘、离合器盖、膜片弹簧、传动片等多个部件总成。 在离合器动力学的基础上,分析和计算的原始,简要描述了离合器的部分主要设计参数的选择和设计要点,如类型选择、确定承载力,模型等。简要介绍传统设计方法的检查。 关键词：离合器；膜片弹簧；摩擦片；设计方法 目录 摘要……………………………………………………………………………………………. 1.前言 随着现代科技的飞速发展，尤其是液压液力的传动技术，电子技术在汽车上得到广泛的运用，现代汽车发生了巨大的变化。而离合器作为汽车传动系的一大重要组成部分，肩负着传递动力、减振跟防止过载等重要作用。所以离合器成为了现代汽车发展不可忽略的重要因素。随着自动变速器技术的发展跟完善，离合器的结构跟性能也随之变化。了解离合器的基本构造，掌握离合器的工作原理。了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对上述几方面的了解，便于熟悉汽车离合器的工作原理。我们要学会怎样查找文献资料、相关书籍，培养学生动手设计项目、自学的能力，掌握单独设计课题和项目的方法，设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的轿车离合器，为以后从事汽车方面的工作或工作中设计其它项目奠定良好的基础。通过这次课程设计，使学生充分地认识到设计一个工程项目所需经历的步骤，以及身为
目录 摘要 (Ⅰ) Abstract (Ⅱ) 第一章离合器概述 (1) 第二章离合器的选择及其工作原理 (1) 2.1 离合器的基本要求 (1) 2.2 离合器的结构方案分析 (2) 2.2.2 压紧弹簧和布置形式的选择 (3) 2.2.3 膜片弹簧支撑形式 (5) 第三章膜片弹簧离合器压盘的结构与分析 (5) 3.1 膜片弹簧离合器压盘的结构 (5) 3.1.1 离合器盖 (6) 3.1.2 膜片弹簧 (6) 3.1.3 压盘 (6) 3.1.4 传动片 (7) 3.1.5 离合器的散热通风 (7) 3.2 膜片弹簧离合器的工作原理 (8) 第四章离合器摩擦片参数的确定 (8) 4.1 摩擦片参数的选择 (8) 4.1.1 初选摩擦片外径D、内径d、厚度b (9) 4.1.2 离合器后备系数β (10) T (10) 4.1.3 离合器传递的最大静摩擦力矩 max c 4.1.4 离合器转矩容量 (10) (11) 4.1.5 单位压力F 4.1.6 单位摩擦面积滑磨功 (13)
4.2 离合器基本参数的校核 (13) 4.2.1 最大圆周速度 (13) 4.2.2 单位摩擦面积传递的转矩 T (14) C 第五章膜片弹簧的设计 (14) 5.1 膜片弹簧的基本参数的选择 (15) 5.1.1 高厚比Z=h/t (15) 比值 (15) 5.1.2自由状态下碟簧部分大端R、小端r的选择和 r 5.1.3膜片弹簧起始圆锥底角α的选择 (16) 5.1.4分离指数目n的选取 (16) 5.1.5 切槽宽度δ1、δ2及半径 r (16) e 5.1.6压盘加载点半径R1和支承环加载点半径r1的确定 (16) 5.2 膜片弹簧材料 (16) 第六章离合器盖的设计 (17) 6.1 离合器盖结构设计的要求： (17) 6.2 离合器盖 (18) 第七章压盘的设计 (19) 7.1 压盘传力方式的选择 (19) 7.2 对压盘结构设计的要求: (19) 7.3 压盘的结构设计与选择 (20) 第八章传动片设计 (21) 8.1 传动片设计的要求: (21) 8.2 传动片的设计与校核 (22)
离合器设计指导书 一、设计的目的、任务及要求 1.目的 1）通过选型能了解不同型式离合器之间的差异及优缺点； 2）根据给定车型要求选择合适结构形式的离合器； 3）熟悉离合器设计的一般过程； 4）对离合器选材、设计和制造工艺有一定了解。 2.任务和要求 任务：设计给定车型离合器总成（不包括操纵机构）。 要求：在组长的领导下，各小组成员分工开展设计工作。设计完成后，每组要提交离合器设计说明书一份，从动盘总成装配图一张（1号）和零件图X张（3号）（每位成员需绘制一张图）。以组长为主进行设计工作，每位小组成员都要参方案论证，承担部分设计计算工作。 3.基本参数：按总体设计时给出的，缺少的参数上网查找（类似车型的即可）。 4.参考资料 1）《汽车工程手册》第二分册，机械工业出版社； 2）《离合器》，徐石安等编，人民交通出版社。 二、离合器结构方案选择 离合器结构方案很多，本设计采用盘形摩擦式离合器，主要结构选择如下： 1.从动盘数：单片； 2.压紧弹簧形式：膜片弹簧； 3.分离时离合器受力形式：推式； 4.压盘驱动形式：传力片式； 1）扭转减振器：有； 2）离合器操纵机构：机械式。 一、离合器设计的目的及离合器概述 了解轿车离合器的构造，掌握轿车离合器的工作原理。了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而熟悉轿车离合器的工作原理。学会如何查找文献资料、相关书籍，培养学生动手设计项目、自学的能力，掌握单独设计课题和项目的方法，设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的轿车离合器，为以后从事汽车方面的工作或工作中设计其它项目奠定良好的基础。通过这次课程设计，使学生充分地认识到设计一个工程项目所需经历的步骤，以及身为一个工程技术人员所需具备的素质和所应当完成的工作，为即将进入社会提供了一个良好的学习机会，对于由学生
目录 第1章汽车离合器综述 (2) 第2章设计方案的分析与确定 (4) 2.1离合器分类 (4) 2.2离合器形式的选择 (4) _Toc281389034第3章主要零部件设计计算和验算的简要过程 (8) 3.1 摩擦片的设计 (8) 3.1.1 初选摩擦片外径D、内径d、厚度b (8) 3.1.2 后备系数β (9) (9) 3.1.3 单位压力P O 3.1.4 摩擦因数f、离合器间隙Δt (9) 3.2 离合器基本参数的优化 (10) 3.2.1 设计变量 (10) 3.2.2 目标函数 (10) 3.2.3 约束条件 (10) 3.3 膜片弹簧的设计 (12) 3.3.1 膜片弹簧的基本参数的选择 (12) 3.3.2 膜片弹簧的弹性特性曲线 (13) 3.3.3 强度校核 (15) 3.4从动盘毂花键的强度验算 (15) 第4章主要部件结构设计说明 (16) 4.1从动盘总成的设计 (16) 4.1.1从动盘毂 (16) 4.1.2 从动片 (17) 4.1.3 波形片和减振弹簧 (17) 4.2离合器盖和压盘的方式选择 (17) 4.2.1 离合器盖 (17) 4.2.2 压盘 (17) 4.3分离轴承的选择 (18) 4.4离合器的通风散热 (18) 4.5离合器种类的选择 (18) 4.6分离时离合器受力形式的选择 (18) 4.7扭转减振器的设计 (18) 4.8离合器的操纵机构选择 (22) 第5章经济、技术分析及对设计所作的简要评语 (23) 5.1经济、技术分析 (23) 5.2简评 (24) 参考文献 (24) 致谢 (26) 附录： (27)
汽车离合器设计毕业论文 摘要 本设计主要分析了膜片弹簧离合器，对膜片弹簧离合器进行了分类，阐述了膜片弹簧离合器的原理和组成，及其特性。通过详细的推导过程积累了大量的数据，并成功的绘制出了膜片弹簧离合器的成品图。叙述了离合器的发展现状，和它的工作原理，在此过程中，经过对比结合，初步确定了合适的离合器结构形式，选取了拉式膜片弹簧离合器，并且带有扭转减振器，为后面的计算提供了理论基础。 在计算中，首先确定摩擦片外径尺寸，然后根据该尺寸对其他部件总成进行了计算和设计。通过计算校核摩擦片外径尺寸，计算选择出其他部件的外形尺寸，再对其进行校核，确定是否能达到设计要求。设计包括对从动盘总成的设计校核，对压盘的设计校核，对离合器盖的设计校核及离合器盖的设计校核和优化。具体设计计算了摩擦片、扭转减振器、膜片弹簧、压盘、离合器盖、传动片等多个部件总成 在上述工作完成之后，通过计算机Pro/E软件的学习运用，对离合器总体装配图、从动盘总成、压盘、膜片弹簧、摩擦片进行了绘制，在绘制的过程中对离合器的装配又有了进一步的理解，并且完善了计算部分的遗漏。
这次的设计，可以对原有离合器的设计提出优化和修改的建议，对其以后的设计过程起参考作用。通过这次设计达到了优化改进原有离合器，提高该型汽车使用性，舒适性，并提高了汽车的工作效率的目的。 关键词：离合器、从动盘、膜片弹簧、Pro/E Abstract Analysis of the design of the main diaphragm spring clutch, the diaphragm spring clutch classified on the clutch diaphragm spring principle and the composition and characteristics. Derived through a detailed process of the accumulation of a large amount of data and to map out the success of the diaphragm spring clutch of the finished map.
轻型货车离合器的设计说明书
作者:日期:
汽车设计 第二章离合器设计 型：轻型货车 整车质量（Kg）: 3 8 3 0 发动机最大扭矩/转速（N- m/rpm）: 2 20/2 10 0 最大功率/转速（Kw/r pm ： 6 7/300 车轮滚动半径:（mm）:3 4 0 、离合器的设计目的及原理概述 1.1离合器的设计目的 了解轿车离合器的构造，掌握轿车离合器的工作原理。了解从动盘总成的结构,掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而熟悉轿车离合器的工作原理。 学会如何查找文献资料、相关书籍，培养自己的动手设计项目、自学的能力, 掌握单独设计课题和项目的方法，设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的轿车离合器，为以后从事汽车方面的工作或工作中设计其它项目奠定良好的基础。
1 .2离合器的工作原理 离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠
其主、从动部分间的摩擦来传递动力且能分离的机构。 离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳 起 步;在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作 中受 到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部 件因过 载而损坏；有效地降低传动系中的振动和噪音。 1.3离合器的设计要求 在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储 备，又 能防止过载。 接合时要完全、平顺、柔和，保证起初起步时没有抖动和冲击。 从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减 小同步器的磨损。 应有足够的吸热能力和良好的通风效果，以保证工作温度不致过高 ，延长寿 命。 具有足够的强度和良好的动平衡，一保证其工作可靠、使用寿命长。 二、离合器的结构方案分析 2.1车型、技术参数 型：轻型载货汽车 整车质量（Kg ）: 3 8 3 0 发动机最大扭矩/转速(N ? m/r pm ):2 2 0/2 1 00 最大功率/转速(K w/r p m):67 /30 0 0 车轮滚动半径：（mm ）:340 2. 2从动盘数的选择 对乘用车和最大质量小于 6t 的商用车而言，发动机的最大转矩一般不大 离合器通常只设一片从动盘。 2.3压紧弹簧和布置形式的选择 1) 2) 3) 分离时要迅速、彻底。 4) 5) 6) 操纵方便、准确，以减少驾驶员的疲劳。 7) 离合器压紧装置可分为周布弹簧式、 中央弹簧式、斜置弹簧式、膜片弹簧式
第1章绪论 1.1选题的目的 本次设计，我力争把离合器设计系统化，为离合器设计者提供一定的参考价值。抛弃传统的推式膜片弹簧离合器，设计新式的拉式膜片弹簧离合器是本次设计的主要特点。 1.2离合器发展历史[1] 近年来各国政府都从资金、技术方面大力发展汽车工业，使其发展速度明显比其它工业要快的多，因此汽车工业迅速成为一个国家工业发展水平的标志。 对于内燃机汽车来说，离合器在机械传动系中作为一个独立的总成而存在，它是汽车传动系中直接与发动机相连接的总成。目前，各种汽车广泛采用的是摩擦式离合器，它是利用摩擦副间的摩擦力来传递转矩的离合器。 在早期研发的离合器中，锥形离合器最为成功。现今所用的盘片式离合器的先驱是多片盘式离合器，它是直到1925年以后才出现的。进入30年代时，只有工程车辆、赛车和大功率的轿车上才采用多片离合器。多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式离合器[1]。 随着汽车发动机转速、功率不断提高和汽车电子技术的高速发展，人们对离合器的要求越来越高。从提高离合器工作性能的角度出发，传统的推式膜片弹簧离合器结构正逐步地向拉式膜片弹簧离合器结构发展，传统的操纵形式正向自动操纵的形式发展。因此，提高离合器的可靠性和延长其使用寿命，适应发动机的高转速，增加离合器传递转矩的能力和简化操纵，已成为离合器的发展趋势。随着计算机的发展，设计工作已从手工转向电脑，包括计算、性能演示、计算机绘图、制成后的故障统计等等。 1.3离合器概述 按动力传递顺序来说，离合器应是传动系中的第一个总成。顾名思义，离合器是“离”与“合”矛盾的统一体。离合器的工作，就是受驾驶员操纵，或者分离，或者接合，以完成其本身的任务。离合器是设置在发动机与变速器之间的动力传递机构，其功用是能够在必要时中断动力的传递，保证汽车平稳地起步；保证传动系换档时工作平稳；限制传动系所能承受的最大扭矩，防止传动系过载。为使离合器起到以上几个作用，目前汽车上广泛采用弹簧压紧的摩擦式离合器，摩擦离合器所能传递的最大扭矩取决于摩擦面间的工作压紧力和摩擦片的尺寸以及摩擦面的表面状况等。即主要取决于离合器基本参
辽宁工程技术大学 本科毕业设计（论文）开题报告 题目微型轿车离合器设计 指导教师李惟慷 院（系、部）机械工程学院 专业班级机械工程及自动化（汽车工程）专业12-1班学号1207130130 姓名张宇 日期2016年3月14日 教务处印制
一、选题的目的、意义和研究现状 1.目的、意义 微型轿车在汽车行业中应用较广泛，它因其小巧的体型、高性价比与实用性，并可满足小家庭的基本出行而受到广大消费者的喜爱。而离合器是微型轿车的一个重要部件，它具有保证汽车平稳起步和便于换档的作用，并且可以降低扭振冲击。其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。设计出工作可靠、结构简单、造价低廉的微型轿车离合器，能大大降低整车生产的总成本，推动汽车经济的发展。所以设计出一款结构优良的微型轿车离合器具有很大的实际意义。 2. 研究现状 在100多年的汽车发展史中，几乎所有的零部件在技术方面都经历过巨大的发展变化，离合器也是如此。离合器是跟随着变速箱一同诞生的, 它们的诞生最早可以追溯到1897年。那一年, 20岁的法国人路易·雷诺把机动三轮车改装成了一辆小型四轮汽车, 并在车上安装了一台他发明的直接传动装置—变速箱, 而这就是汽车史上第一台变速箱和离合器。 现代汽车上最常用的是机械式传动系统，它是由发动机以及离合器、变速器、万向节传动轴、主减速器、差速器和驱动车轮的传动装置（如半轴）等部件组成。其中离合器是作为一个独立的部件而存在的。离合器是一种分离，接合装置，它在传动系统中起着传扭、分离传动、减振和过载保护多重功用，其品质攸关汽车的性能，对于使用工况复杂、超载严重的中国汽车更是如此。 在采用离合器的传动系统中，早期离合器的结果形式是锥形摩擦离合器。虽然其传递扭矩的能力，比相同直径的其他结构形式的摩擦离合器要大。但是，其最大的缺点是从动部分的转动惯量太大，引起变速器换挡困难。而且这种离合器在接合时也不够柔和，容易卡住。 如今，单片干式摩擦离合器在结构设计方面也相当完善：采用具有轴向弹性的从动盘，提高了离合器的接合平顺性；离合器中装有扭转减振器，防止了传动系统的共振，减少了噪音；以及采用了摩擦较小的分离杆机构等。另外，采用了膜片弹簧作为压簧，可同时兼起到分离杠杆的作用，使离合器结构大为简化，并显著地缩短了离合器的轴向尺寸。 当前，我国汽车离合器技术也正处于发生深刻变化的时期。随着多种变速箱技术的发展和齐头并进，我国离合器技术也逐渐由单一的、传统的摩擦式离合器向多种传动技术并存的方向发展。
第1章绪论 1.1引言 以内燃机在作为动力的机械传动汽车中，离合器是作为一个独立的总成而存在的。离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。
1.2离合器的发展 在早期研发的离合器结构中，锥形离合器最为成功。它的原型设计曾装在1889年德国戴姆勒公司生产的钢制车轮的小汽车上。它是将发动机飞轮的内孔做成锥体作为离合器的主动件。采用锥形离合器的方案一直延续到20世纪20年代中叶，对当时来说，锥形离合器的制造比较简单，摩擦面容易修复。它的摩擦材料曾用过骆毛带、皮革带等。那时曾出现过蹄-鼓式离合器，其结构有利于在离心力作用下使蹄紧贴鼓面。蹄-鼓式离合器用的摩擦元件是木块、皮革带等，蹄-鼓式离合器的重量较锥形离合器轻。无论锥形离合器或蹄-鼓式离合器，都容易造成分离不彻底甚至出现主、从动件根本无法分离的自锁现象。 现今所用的盘式离合器的先驱是多片盘式离合器，它是直到1925年以后才出现的。多片离合器最主要的优点是，汽车起步时离合器的接合比较平顺，无冲击。早期的设计中，多片按成对布置设计，一个钢盘片对着一青铜盘片。采用纯粹的金属的摩擦副，把它们浸在油中工作，能达到更为满意的性能。 浸在油中的盘片式离合器，盘子直径不能太大，以避免在高速时把油甩掉。此外，油也容易把金属盘片粘住，不易分离。但毕竟还是优点大于缺点。因为在当时，许多其他离合器还在原创阶段，性能很不稳定。 石棉基摩擦材料的引入和改进，使得盘片式离合器可以传递更大的转矩，能耐受更高的温度。此外，由于采用石棉基摩擦材料后可用较小的摩擦面积，因而可以减少摩擦片数，这是由多片离合器向单片离合器转变的关键。20世纪20年代末，直到进入30年代时，只有工程车辆、赛车和大功率的轿车上才使用多片离合器。 早期的单片干式离合器由与锥形离合器相似的问题，即离合器接合时不够平顺。但是，由于单片干式离合器结构紧凑，散热良好，转动惯量小，所以以内燃机为动力的汽车经常采用它，尤其是成功地开发了价格便宜的冲压件离合器盖以后更是如此。 实际上早在1920年就出现了单片干式离合器，这和前面提到的发明了石棉基的摩擦面片有关。但在那时相当一段时间内，由于技术设计上的缺陷，造成了单片离合器在接合时不够平顺的问题。第一次世界大战后初期，单片离合器的从动盘金属片上是没有摩擦面片的，摩擦面片是贴附在主动件飞轮和压盘上的，弹簧布置在中央，通过杠杆放大后作用在压盘上。后来改用多个直径较小的弹簧，沿着圆周布置直接压在压盘上，成为现今最为通用的螺旋弹簧布置方法。这种布置在设计上带来了实实在在的好处，使压盘上的弹簧的工作压力分布更均匀，并减小了轴向尺寸。 多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式摩擦离合器，因为它具有从动部分转动惯量小、散热性好、结构简单、调整方便、尺寸紧凑、分离彻
1、离合器概述 对于以内燃机为动力的汽车，离合器在机械传动系中是作为一个独立的总成而存在的，它是汽车传动系中直接与发动机相连的总成。目前，各种汽车广泛采用的摩擦离合器是一种依靠主从动部分之间的摩擦来传递动力且能分离的装置。它主要包括主动部分、从动部分、压紧机构、和操纵机构等四部分。 离合器的功用主要的功用是切断和实现发动机对传动系的动力传递，保证汽车起步时将发动机与传动系平顺地接合，确保汽车平稳起步；在换档时将发动机与传动系分离，减少变速器中换档齿轮之间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系各零件因过载而损坏；有效地降低传动系中的振动和噪声。 2、设计要求及其技术参数 基本要求： 1）在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储备，又能防止过载。 2）接合时要完全、平顺、柔和，保证起初起步时没有抖动和冲击。 3）分离时要迅速、彻底。 4）从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减小同步器的磨损。 5）应有足够的吸热能力和良好的通风效果，以保证工作温度不致过高，延长寿命。 6）操纵方便、准确，以减少驾驶员的疲劳。 7）具有足够的强度和良好的动平衡，一保证其工作可靠、使用寿命长。 技术参数: 车型：沃尔沃 整车质量（kg）：1335 最大扭矩/转速（N·m/rpm）：200/3600 主减速比：3.38 一档速比：4.350 滚动半径：300mm 3、结构方案分析 3.1从动盘数的选择：单片离合器 单片离合器：对乘用车和最大质量小于6t的商用车而言，发动机的最大转矩
一般不大，在布置尺寸容许条件下，离合器通常只设有一片从动盘。 单片离合器的结构简单，轴向尺寸紧凑，散热良好，维修调整方便，从动部分转动惯量小，在使用时能保证分离彻底，采用轴向有弹性的从动盘可保证结合平顺。 3.2压紧弹簧和布置形式的选择：拉式膜片弹簧离合器 膜片弹簧是一种由弹簧钢制成的具有特殊结构的碟形弹簧，主要由碟簧部分和分离指部分组成。 1. 膜片弹簧离合器与其他形式的离合器相比，有如下优点： 1) 具有较理想的非线性弹性特性。 2) 兼起压紧弹簧和分离杠杆的作用。 3) 高速旋转时，弹簧压紧力降低很少，性能较稳定。 4) 以整个圆周与压盘接触，使压力分布均匀，摩擦片接触良好，磨损均匀。 5) 通风散热良好，使用寿命长。 6) 膜片弹簧中心与离合器中心线重合，平衡性好。 2. 与推式相比，拉式膜片弹簧离合器具有许多优点：取消了中间支承各零件，并不用支承环或只用一个支承环，使其结构更简单、紧凑，零件数目更少，质量更小等。 3.3膜片弹簧的支撑形式 图3-1为拉式膜片弹簧的支承形式—单支承环形式，将膜片弹簧大端支承在离合器盖杀中的支承环上。 图3-1
