《汽车离合器设计》教学详案西南科技大学城市学院徐学林一、教学目标：1、了解汽车离合器工作过程。
2、了解汽车离合器的结构和功能。
3、掌握离合器中摩擦片力学模型的建立方法。
4、掌握离合器中摩擦片的设计计算方法。
5、了解摩擦片中平均半径公式的推导意义。
二、教学重点：1、摩擦片的力学模型分析。
2、根据发动机参数计算摩擦片外径的值。
三、教学难点:离合器摩擦片力学模型建立及外径计算公式推导。
四、课前准备：汽车离合器工作原理视频、汽车离合器实体照片、PPT课件。
五、教学方法：以视频为引导，从离合器结构功能到摩擦片的力学模型建立层层深入到摩擦片外径尺寸的设计计算。
六、教学过程：揭题导入师：我们今天讲解汽车离合器中的摩擦片设计，相信很多同学已经有了驾驶汽车的经验，我想知道在坐的各位有谁知道汽车离合器是怎么工作的吗？学生：…..师：对学生的回答做点评，然后播放《汽车离合器工作原理》视频，并在其中关键的离合结合工作部分暂停作提示：请大家注意此时的状态。
视频播放完后（视频4分钟左右），提问师：看了刚才的视频，大家对汽车离合器的工作过程有没有一个大概的印象？学生：……师：不了解没有关系，我们会在接下来的时间详细讲解离合器的工作过程。
板书：汽车离合器设计一、汽车离合器功能：切断和接通发动机转矩的传递。
师：汽车发动机输出的是转矩，我们大家通常听到的是汽车功率概念，在这里要说明一下，汽车转矩和功率是可以相互转换的。
转矩是在汽车零部件设计中会经常用到的汽车性能参数，特别涉及一些零部件的强度计算校核时都会用到转矩。
板书：二、离合器的组成师：（打开课件P4）大家看到的这是一个单盘离合器结构图，从图中我们可以看到离合器由四部分组成：（1）主动部分（发动机飞轮、离合器盖和压盘等）；（2）从动部分（从动盘）在这里要说明一下：对于只有一个从动盘的离合器称为单盘离合器，有两个从动盘的离合器称为双盘离合器，有三个从动盘以上的离合器称为多盘离合器，现在市场上常见的是双盘离合器；（3）压紧机构（压紧弹簧）；（4）操纵机构（分离叉、分离轴承、离合器踏板及传动部件等）。
目 录一、离合器概述------------------------------------------------------- 2二、设计要求及技术参数----------------------------------------------- 2(一)设计基本要求------------------------------------------------- 2(二)技术参数----------------------------------------------------- 2三、结构方案分析----------------------------------------------------- 2(一)从动盘数的选择----------------------------------------------- 2(二)压紧弹簧和布置形式的选择------------------------------------- 3四、离合器主要参数选择----------------------------------------------- 3(一)后备系数-----------------------------------------------------3β(二)摩擦因数f 、摩擦面数Z 和离合器间隙△t------------------------- 3(三)单位压力P 0---------------------------------------------------- 4(四)摩擦片外径D 、内径d 和厚度b----------------------------------- 5(五)对所取摩擦片标准尺寸进行验证---------------------------------- 5五、离合器的设计与计算------------------------------------------------ 6(一)离合器基本参数的优化------------------------------------------ 6六、膜片弹簧的设计---------------------------------------------------- 7(一)膜片弹簧的弹性特性曲线---------------------------------------- 8(二)膜片弹簧的基本参数的选择-------------------------------------- 8(三)特性曲线的绘制------------------------------------------- 911F λ-七、膜片弹簧的强度计算与校核------------------------------------------ 12八、膜片弹簧的优化设计------------------------------------------------ 13九、主要零部件的设计-------------------------------------------------- 14(一)扭转减震器的设计---------------------------------------------- 14(二)从动盘总成的设计---------------------------------------------- 17(三)离合器盖总成的设计-------------------------------------------- 19(四)压盘的设计---------------------------------------------------- 19十、离合器的操纵机构-------------------------------------------------- 20十一、设计小结---------------------------------------------------------- 20十二、参考文献---------------------------------------------------------- 21一、离合器概述对于以内燃机为动力的汽车，离合器在机械传动系中是作为一个独立的总成而存在的，它是汽车传动系中直接与发动机相连的总成。
第二章离合器设计第一节概述离合器是汽车传动系中直接与发动机相连接的总成，其主要功用是切断和实现对传动系的动力传递，以保证汽车起步时将发动机与传动系平顺地接合，确保汽车平稳起步；在换档时将发动机与传动系分离，减少变速器中换档齿轮之间的冲击；在工作中受到大的动载荷时，能限制传动系所承受的最大转矩，防止传动系各零件因过载而损坏；有效地降低传动系中的振动和噪声。
为了保证离合器具有良好的工作性能，对汽车离合器设计提出如下基本要求：1. 在任何行驶条件下均能可靠地传递发动机的最大转矩，并有适当的转矩储备；2. 接合时要平顺柔和，以保证汽车起步时没有抖动和冲击；3. 分离时要迅速、彻底；4. 离合器从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减小同步器的磨损；5. 应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用寿命；6. 应使传动系避免扭转共振，并具有吸收振动、缓和冲击和减小噪声的能力；7. 操纵轻便、准确，以减轻驾驶员的疲劳；8. 作用在从动盘上的压力和摩擦材料的摩擦系数在使用过程中变化要尽可能小，以保证有稳定的工作性能；9. 应有足够的强度和良好的动平衡，以保证其工作可靠、寿命长；10. 结构应简单、紧凑，质量小，制造工艺性好，拆装、维修、调整方便等。
摩擦离合器主要由主动部分（发动机飞轮、离合器盖和压盘等）、从动部分（从动盘）、压紧机构（压紧弹簧）和操纵机构（分离叉、分离轴承、离合器踏板及传动部件等）四部分组成。
主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构，操纵机构是使离合器主、从动部分分离的装置。
随着汽车发动机转速和功率的不断提高，汽车电子技术的高速发展，人们对离合器的要求越来越高。
从提高离合器工作性能角度出发，传统的推式膜片弹簧离合器结构正逐步地向拉式结构发展，传统的操纵型式正向自动操纵的型式发展，因此，提高离合器的可靠性和使用寿命，适应高转速，增加传递转矩的能力和简化操纵，已成为离合器的发展趋势。
离合器设计说明书离合器设计说明书设计目的：本文档旨在详细说明离合器的设计原理、结构以及使用方法，以便于生产商和用户能够正确理解和操作离合器。
1：引言1.1 离合器的作用：离合器是一种机械装置，用于控制两个旋转轴之间的传动连接与分离。
它允许发动机和传动系统之间的动力传输，同时也能实现车辆的启动、换挡和停止。
1.2 设计背景：离合器设计是汽车制造中的重要环节，对于汽车的性能和安全性具有关键影响。
本文档意在提供一套完整的离合器设计方案，满足汽车制造商和用户的需求。
2：设计原理2.1 离合器工作原理：离合器由一个压盘、一组离合片和压盘螺旋弹簧组成。
当离合器踏板松起时，压盘受到压盘螺旋弹簧的作用，离合片与压盘分离，传动系统断开。
当离合器踏板踩下时，离合器压盘受到离合器释放器的作用，压盘受力，离合片与压盘连接，传动系统连接。
2.2 离合器设计要点：- 离合器尺寸和材料选择- 离合片结构和摩擦片材料的选择- 离合器的加载力和压盘压力- 离合器的热耐受能力- 离合器的寿命和可靠性3：离合器设计方案3.1 尺寸和材料选择：根据传动系统的要求，确定离合器的直径和厚度。
选择适当的材料，如钢、铸铁和复合材料等。
3.2 离合片结构和摩擦片材料选择：根据传动系统需求和工作环境，选择适当的离合片结构和摩擦片材料，如有机摩擦片、金属摩擦片和碳化硅摩擦片等。
3.3 加载力和压盘压力：根据发动机的最大扭矩和传动系统的要求，确定离合器的最大加载力和压盘压力。
3.4 热耐受能力：通过热传导分析和热力学计算，确定离合器的热耐受能力，以确保离合器在高温环境下的稳定工作。
3.5 寿命和可靠性：通过材料强度分析和疲劳寿命测试，确定离合器的寿命和可靠性，以确保离合器在长时间使用中的稳定性能。
4：使用说明4.1 离合器的安装：详细介绍离合器的安装步骤和注意事项，包括传动系统的拆卸和组装、离合器的对中和调整等。
4.2 离合器的调试：介绍离合器安装后的调试步骤，包括行车试验和性能检查等。
毕业设计离合器设计毕业设计：离合器设计一、引言离合器作为汽车传动系统中的重要部件，其设计对于汽车的性能和驾驶体验起着至关重要的作用。
本篇文章将深入探讨毕业设计中离合器的设计问题，包括设计原理、材料选择、结构设计等方面。
二、设计原理离合器的基本原理是通过压力传递和摩擦力的作用来实现发动机与变速器的连接与分离。
在离合器设计中，需要考虑到传递扭矩的能力、摩擦片的磨损与热量散发等因素。
为了提高离合器的性能，设计师需要综合考虑这些因素，并确定最佳的设计参数。
三、材料选择离合器的摩擦片通常由摩擦材料制成，常见的材料有有机材料和金属材料。
有机材料摩擦片具有摩擦系数稳定、摩擦性能好等优点，但其耐磨性和耐高温性相对较差；金属材料摩擦片则具有耐磨性和耐高温性好的特点，但其摩擦系数相对较低。
在设计中，需要根据具体的使用环境和要求来选择合适的材料。
四、结构设计离合器的结构设计也是毕业设计中的重要内容之一。
结构设计需要考虑到离合器的紧凑性、重量、制造成本等方面。
同时，还需要注意离合器的可靠性和耐久性，以确保其在长时间使用过程中不会出现故障。
在设计过程中，可以借鉴现有的离合器结构，并结合自身的创新思维，提出更好的设计方案。
五、实验验证在毕业设计中，实验验证是非常重要的一环。
通过实验可以验证设计的可行性，并评估设计方案的优劣。
在离合器设计中，可以通过摩擦片的磨损测试、扭矩传递测试等来评估离合器的性能。
实验结果将为设计的改进提供有力的依据。
六、结论离合器设计作为毕业设计的重要内容之一，需要综合考虑设计原理、材料选择、结构设计等方面。
通过合理的设计和实验验证，可以得到优秀的离合器设计方案，提高汽车的性能和驾驶体验。
七、展望离合器设计是汽车工程领域中的重要研究方向之一。
未来，随着汽车科技的不断发展，离合器的设计将面临更多的挑战和机遇。
希望通过毕业设计的学习和研究，能够为离合器设计领域的发展做出贡献。
八、参考文献[1] 张三, 离合器设计原理与应用[M]. 北京：机械工业出版社，2010.[2] 李四, 汽车离合器材料选择与应用[M]. 上海：上海交通大学出版社，2015.以上是对毕业设计中离合器设计的一些探讨和思考。
论文编号：毕业设计（论文）说明书题目名称：微型汽车离合器设计院系名称：机电学院班级：车辆 072学号：学生姓名：指导教师：2011年05月摘要汽车离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。
在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。
其功用为：（1）使汽车平稳起步；（2）中断给传动系的动力，配合换档；（3）防止传动系过载。
膜片弹簧离合器是近年来在汽车上广泛采用的一种离合器，它的转矩容量大而且较稳定，操作轻便，平衡性好，也能大量生产，对于它的研究已经变得越来越重要。
此设计说明书详细的说明了微型汽车膜片弹簧离合器的结构形式，参数选择以及计算过程。
本文主要是对载重0.7吨微型汽车的膜片式弹簧离合器进行设计。
根据车辆使用条件和车辆参数，按照离合器系统的设计步骤和要求，主要进行了以下工作：选择相关设计参数主要为：摩擦片外径D的确定，离合器后备系数 的确定，单位压力p的确定。
并进行了总成设计主要为：分离装置的设计，以及从动盘设计（从动盘毂的设计）等。
关键词:离合器膜片弹簧从动盘压盘摩擦片ABSTRACTAutomobile Clutch in the engine and gearbox between the flywheel shell, with screw will be fixed in the clutch assembly after the plane of the flywheel, clutch gearbox output shaft is the input shaft。
In the process of moving vehicle, the driver may need Pedal or release the clutch pedal so that the engine and gearbox temporary separation and progressive joint, to cut off the engine or transmission to the transmission input power. Its function as: (1) the car a smooth start, (2) to interrupt the transmission of power to meet the shift, (3) to prevent transmission of the overload.In recent years theca spring clutch is a kind of clutch that widely adopted in vehicle. It has great capacity of torque and more stably, manipulate easy and convenient, well equilibrium ,and also can produce batch .So the research of the clutch is more and more important. This design manual elaborated on the construction form parameter choose and process of calculate of the miniature vehicle.This paper is the miniature car spring clutch design. According to traffic conditions and vehicle parameters, in accordance with the clutch system of steps and requirements, mainly for the following work：Select the design for the main parameters: the determination of friction-diameter D, the determining factor clutch reserve , the pressure on the units identified P. And the design of the main assembly: the separation device design, set design and follower (the hub-driven design), and so on.Keywords: clutch theca spring driven plate friction disc目录摘要 (I)ABSTRACT (II)1 引言 (1)2 离合器结构方案选取 (3)2.1 初始给定参数及结构设计要求 (3)2.2 结构设计 (3)2.2.1 从动盘数及干湿式选取 (3)2.2.2 压紧弹簧的结构形式及布置 (4)2.2.3 膜片弹簧的支承形式 (5)2.2.4 压盘的驱动方式 (6)2.2.5 分离轴承的类型 (7)2.2.6 离合器的通风散热措施 (8)3 离合器基本结构参数的确定 (9)3.1 摩擦片外径及其它尺寸的确定 (9)3.2离合器后备系数的 确定 (10)3.3单位压力P的确定 (10)3.4摩擦片约束条件的检验 (11)4 离合器从动盘设计 (12)4.1从动盘结构简要介绍 (12)4.2 从动盘设计 (13)4.2.1从动片的选择和设计 (13)4.2.2从动盘毂的设计 (14)4.2.3 摩擦片的材料选取及与从动片的固紧方式 (17)5 压盘的设计 (18)5.1 压盘传力方式的选择 (18)5.2 压盘的几何尺寸的确定 (18)5.3压盘和传动片的材料选择 (18)5.4离合器盖的设计 (19)6 离合器分离装置的设计 (21)6.1分离杆的设计 (21)6.2离合器分离套筒和分离轴承的设计 (21)7 离合器膜片弹簧的设计 (23)7.1 膜片弹簧的弹性特性和加载方式 (23)7.2 膜片弹簧的强度计算 (23)7.3 膜片弹簧基本参数的选择 (25)7.3.1 H/h 比值的选取 (26)7.3.2 R 及R/r 确定 (27)7.3.3 膜片弹簧起始圆锥底角α (27)7.3.4 膜片弹簧小端半径r f 及分离轴承的作用半径r p (27)7.3.5 分离指数目n 、切槽宽1δ、窗孔槽宽2δ、及半径r e (27)7.3.6 承环的作用半径l 和膜片与压盘接触半径L (28)7.3.7 膜片弹簧材料 (29)7.4 膜片弹簧的计算 (29)8 扭转减振器简单设计 (34)8.1 扭转减振器的结构简单介绍 (34)8.2 减振弹簧设计 (35)技术经济分析 (37)结论 (39)致谢 (40)参考文献 (41)1 引言汽车是重要的交通运输工具，是科学技术发展水平的标志，随着现代生活的节奏越来越快，人们对交通工具的要求也越来越高。
第二章离合器设计1.设计离合器、离合器操纵机构需要满足哪些基本要求？答:(1)离合器基本要求:①可靠地传递Temax,并有适当转矩储备;②接合完全、平顺、柔和，保证起步时无抖动和冲击；③分离迅速、彻底；④从动部分转动惯量小，减轻换档齿轮间的冲击；⑤防止传动系产生扭转共振，有吸振、缓冲和减小躁声的能力；⑥吸热能力高，散热效果好；⑦操纵轻便；⑧作用在从动盘上的压力和衬片上的摩擦因数使用过程中变化小；⑨强度足够，动平衡良好；⑩结构简单，质量小，工艺性能好，拆装、维修、调整工作方便；(2)离合器操纵机构基本要求:①操纵轻便；②有踏板自由行程调整机构，用来恢复分离轴承的自由行程；③有踏板行程限位装置，防止操纵机构过载；④有足够的刚度；⑤ 高;(传动效率)⑥发动机振动、车架、驾驶室变形等不会影响其正常工作。
2.盘形离合器有几种？各有何优缺点？答：①单片盘形离合器；②双片盘形离合器；③多片盘形离合器。
3.离合器的压紧弹簧有几种形式？各有何优缺点？答：①圆柱；②圆锥；负荷大，受离心力影响小，轴向尺寸变大；③膜片。
4.离合器的压紧弹簧布置形式有几种？各有何优缺点？答：①圆周布置；②中央布置；③斜向布置。
5.离合器的摩擦衬片与从动钢板的连接方式有几种？各有何优缺点？答：①铆接法：连接可靠，更换摩擦片方便，采用较广泛，铜铆钉的高温强度和耐腐蚀强度性能比铝铆钉好；②粘接法：可充分利用摩擦片厚度，增加摩擦面积，但摩擦片更换不便，无法从动钢片上装波型弹簧片以获得轴向弹性。

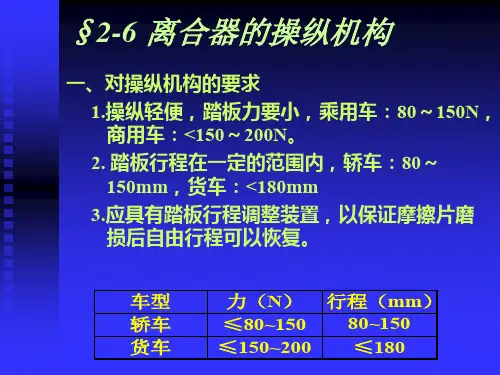

6.离合器的操纵机构有几种？各有何优缺点？答：常用的离合器操纵机构，主要有机械式、液压式等。
机械式操纵机构有杆系和绳索两种形式。
杆式传动机构结构简单、工作可靠，被广泛应用。
但其质量大，机械效率低，在远距离操纵时布置较困难。
绳索传动机构可克服上述缺点，且可采用吊挂式踏板结构。
但其寿命较短，机械效率仍不高。
多用于轻型轿车。
液压式操纵机构主要由主缸、工作缸和管路等部分组成，具有传动效率高，质量小、布置方便、便于使用吊挂踏板、驾驶室容易密封、驾驶室和车架变形不会影响其正常工作，离合器接合较柔和等优点。

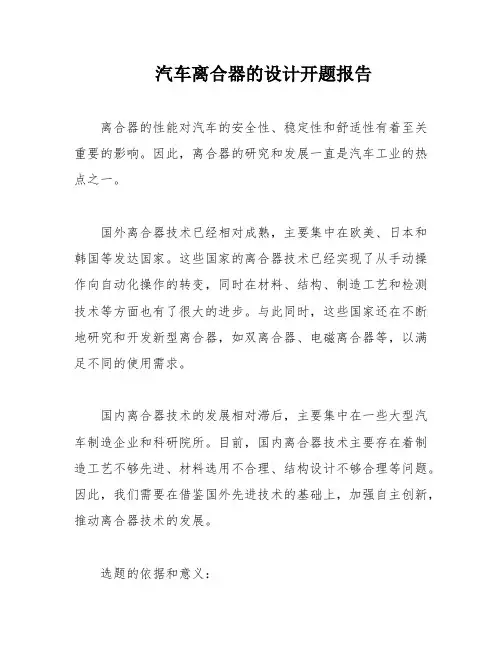

汽车离合器的设计开题报告离合器的性能对汽车的安全性、稳定性和舒适性有着至关重要的影响。
因此，离合器的研究和发展一直是汽车工业的热点之一。
国外离合器技术已经相对成熟，主要集中在欧美、日本和韩国等发达国家。
这些国家的离合器技术已经实现了从手动操作向自动化操作的转变，同时在材料、结构、制造工艺和检测技术等方面也有了很大的进步。
与此同时，这些国家还在不断地研究和开发新型离合器，如双离合器、电磁离合器等，以满足不同的使用需求。
国内离合器技术的发展相对滞后，主要集中在一些大型汽车制造企业和科研院所。
目前，国内离合器技术主要存在着制造工艺不够先进、材料选用不合理、结构设计不够合理等问题。
因此，我们需要在借鉴国外先进技术的基础上，加强自主创新，推动离合器技术的发展。
选题的依据和意义：离合器作为汽车传动系统的重要组成部分，对汽车的性能和安全性有着至关重要的影响。
因此，研究和开发高性能、高可靠性的离合器，已经成为汽车工业的必然趋势。
本课题旨在通过对离合器的设计和优化，提高其工作性能和可靠性，满足汽车行驶中的各种需求，同时推动我国离合器技术的发展。
这对于促进我国汽车工业的发展，提高我国汽车制造水平，具有重要的意义和价值。
离合器是汽车传动系统中的重要组成部分。
早期的离合器采用锥形摩擦离合器，虽然传递扭矩的能力比其他结构形式的摩擦离合器要大，但其从动部分的转动惯量较大，容易引起变速器换挡困难。
而且在接合时也不够柔和，容易卡住。
之后，多片湿式摩擦离合器逐渐取代了锥形摩擦离合器，但其片与片之间容易被油粘住，导致分离不彻底，造成换挡困难。
因此，多片干式摩擦离合器成为更好的选择，其主要优点是接合平顺柔和，保证了汽车的平稳起步。
但是由于片数较多，从动部分的转动惯量较大，换挡不够容易。
另外，中间压盘的通风散热不良，易引起过热，加快了摩擦片的磨损甚至烧伤和破裂。
多年的实践经验使人们逐渐趋向于采用单片干式摩擦离合器，其具有从动部分转动惯量小、散热性好、结构简单、调整方便、尺寸紧凑、分离彻底等优点。

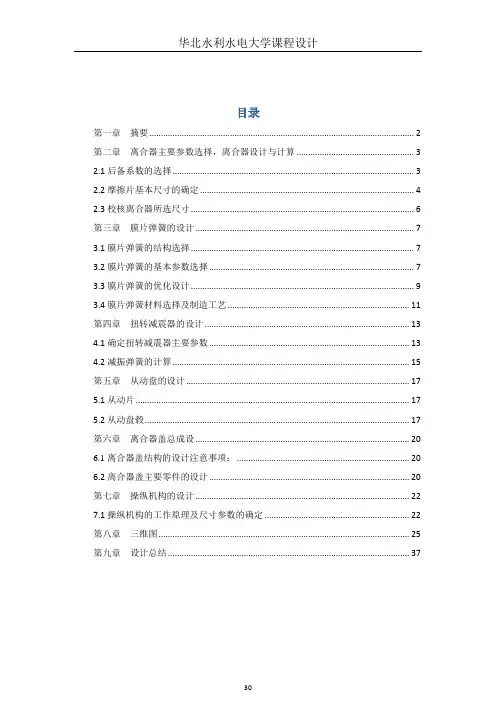

目录第一章摘要 (2)第二章离合器主要参数选择，离合器设计与计算 (3)2.1后备系数的选择 (3)2.2摩擦片基本尺寸的确定 (4)2.3校核离合器所选尺寸 (6)第三章膜片弹簧的设计 (7)3.1膜片弹簧的结构选择 (7)3.2膜片弹簧的基本参数选择 (7)3.3膜片弹簧的优化设计 (9)3.4膜片弹簧材料选择及制造工艺 (11)第四章扭转减震器的设计 (13)4.1确定扭转减震器主要参数 (13)4.2减振弹簧的计算 (15)第五章从动盘的设计 (17)5.1从动片 (17)5.2从动盘毂 (17)第六章离合器盖总成设 (20)6.1离合器盖结构的设计注意事项： (20)6.2离合器盖主要零件的设计 (20)第七章操纵机构的设计 (22)7.1操纵机构的工作原理及尺寸参数的确定 (22)第八章三维图 (25)第九章设计总结 (37)第一章摘要汽车离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴．在汽车行驶过程中．驾驶员飞可以根据需要踩下或松开离合器踏板，使发动机与变速箱暂时的分离和断开，使发动机向变速器输入动力：（1）是汽车平稳起步。
（2）中断给传动系的动力，配合档位。
（3）防止传动系过载。
本设计主要针对日产天籁轿车设计的离合器。
本设计主要分析了膜片弹簧离合器，对膜片弹簧离合器进行了分类，阐述了膜片弹簧离合器的原理和组成，及其特性。
通过详细的推导过程积累了大量的数据，并成功的绘制出了膜片弹簧离合器的成品图。
叙述了离合器的发展现状，和它的工作原理，在此过程中，经过对比结合，初步确定了合适的离合器结构形式，选取了推式膜片弹簧离合器，并且带有扭转减振器，为后面的计算提供了理论基础。
在计算中，首先确定摩擦片外径尺寸，然后根据该尺寸对其他部件总成进行了计算和设计。
通过计算校核摩擦片外径尺寸，计算选择出其他部件的外形尺寸，再对其进行校核，确定是否能达到设计要求。

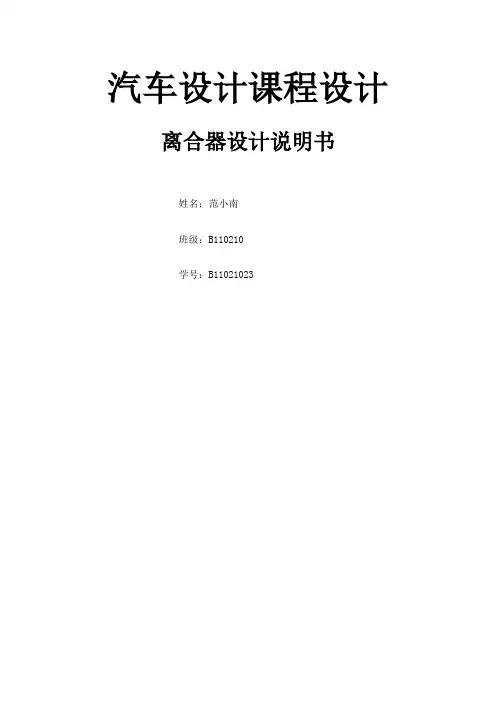

汽车离合器设计This model paper was revised by the Standardization Office on December 10, 2020目录第一章绪论前言对于内燃机为动力的汽车，离合器在机械传动系中是作为一个独立的总成而存在的，按动力传递顺序来说，离合器应是传动系中的第一个总成。
目前，目前汽车上广泛采用弹簧压紧的摩擦式离合器，摩擦离合器是一种依靠主、从动部分之间的摩擦来传递动力且能分离的装置。
它主要包括主动部分、从动部分、压紧机构和操作机构等四部分。
离合器是设置在发动机与变速器之间的动力传递机构，其主要功用是：切断和实现发动机对传动系的动力传递，保证汽车起步时将发动机与传动系统平顺地结合，确保汽车平稳起步；在换挡时将发动机与传动系统分离，减少变速器中换挡齿轮之间的冲击；在工作中受到较大的动载荷时，能限制传动系统所承受的最大转矩，以防止传动系各零部件因过载而损坏；有效地降低传动系中的振动和噪声。
随着汽车发动机转速、功率的不断提高和汽车电子技术的高速发展，人们对离合器的要求越来越高。
从提高离合器工作性能的角度出发，传统的推式膜片弹簧离合器结构正逐步地向拉式膜片弹簧离合器结构发展，传统的操纵形式正向自动操纵的形式发展。
因此，提高离合器的可靠性和延长其使用寿命，适应发动机的高转速，增加离合器传递转矩的能力和简化操纵，已成为离合器的发展趋势。
课程设计目的汽车设计课程是培养学生具有汽车设计能力的专业基础课，课程设计则是学生在学习了《汽车构造》、《汽车设计》等课程后一项重要的实践性教学环节，基本的目的是：①通过课程设计，综合运用汽车设计课程和其它选修课程的理论和实践知识，解决汽车设计问题，掌握汽车设计的一般规律，树立正确的设计思想，培养分析和解决实际问题的能力。
②学会分析和评价汽车及各总成的结构与性能，合理选择结构方案及有关参数，掌握一些汽车主要零部件的设计与计算方法。
③学会考虑所设计部件的制造工艺性、使用、维护、经济和安全等问题，培养汽车设计能力。
④通过计算，绘图，熟练运用标准，规范，手册，图册和查阅有关技术资料，进一步培养学生的专业设计技能。
⑤鼓励学生充分利用计算机进行参数的优化设计，CAD绘图，锻炼学生利用计算机进行设计和绘图的能力。
设计要求通过课程设计，对轿车离合器的结构、从动盘总成、压盘和离合器盖总成及膜片弹簧的设计有比较深入的熟悉并掌握。
首先通过查阅文献、上网查阅资料，了解汽车离合器的基本工作原理，结构组成及功能；通过对车型分析，路况分析和型式分析，制定出总体设计方案。
并对轿车膜片弹簧离合器进一步的认知和建模，并在指导老师的帮助下完成膜片弹簧离合器设计。
为了保证离合器具有良好的工作性能，设计的汽车离合器应满足如下基本要求：（1）在任何行驶条件下均能可靠地传递发动机的最大转矩，并有适当的转矩储备。
为此，离合器的摩擦力矩应大于发动机最大扭矩；（2）接合平顺、柔和。
即要求离合器所传递的扭矩能缓和地增加，以保证汽车起步时没有抖动和冲击。
（3）分离时要迅速、彻底。
（4）离合器从动部分转动惯量要小，以减轻换挡时变速器齿轮间的冲击，便于换挡和减小同步器的磨损。
（5）应具有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用寿命。
（6）应避免汽车传动系共振，具有吸收震动、缓和冲击和减小噪声能力。
（7）操纵轻便、准确，以减轻驾驶员的疲劳，尤其是对城市行驶的轿车和公共汽车，非常重要；（8）作用在从动盘上的压力和摩擦材料的摩擦因数在使用过程中的变化要尽可能小，以保证有稳定的工作性能。
（9）摩擦式离合器，摩擦衬面要耐高温、耐磨损，摩擦衬面磨损在一定范围内时，要能通过调整，使离合器正常工作（10）应有足够的强度和良好的动平衡，以保证其工作可靠、寿命长。
（11）结构应简单、紧凑、质量小，制造工艺性好，拆装、维修、调整方便等。
技术参数及设计要求表车型参数本次设计要求如下：（1）离合器装配图一张视图投影准确，结构合理，画法规范，图面整洁，字体按规定用工程字书写，标题栏及零件明细表完整。
（2）零件图（四号图纸，非标准零件由老师指定）要求结构合理，尺寸公差标注规范，基准选择恰当。
（3）课程设计说明书一份（用统一规格）。
设计步骤（1）熟悉离合器结构及相关理论知识。
（2）根据所给题目进行车型分析，道路情况分析，所设计部件型式分析，进行主要参考型选择以及设计计算。
（3）绘制离合器总成装配图。
（4）绘制主要零件图。
（5）编写设计说明书。
第二章离合器摩擦片参数的确定后备系数β后备系数β是离合器设计中的一个重要参数，它反映了离合器传递发动机最大转矩的可靠程度。
在选择β时，应考虑到摩擦片在使用中磨损后离合器仍能可靠地传递发动机最大转矩、防止离合器滑磨时间过长、防止传动系统过载以及操纵轻便等因素。
各类汽车离合器β的取值范围见表2-1。
表2-1 离合器后备系数β的取值范围车型后备系数β乘用车及最大质量小于6t的商用车最大总质量为6-14t的商用车挂车根据设计要求本次课程设计的后备系数β范围为，取β=。
单位压力当摩擦片采用不用的材料时，取值范围见表2-2。
表2-2 摩擦片单位压力P0的取值范围p/MPa摩擦片材料单位压力石棉基材料模压编织0P 选择：MPa P 5.11.00≤≤,本次设计选取MPaP 2.00=离合器传递的最大静摩擦力矩C T 摩擦因数f 、摩擦面数Z 和离合器间隙△t摩擦片的摩擦因数f 取决于摩擦片所用的材料及其工作温度、单位压力和滑磨速度等因素。
各种摩擦材料的摩擦因数f 的取值范围见表2-3表2-3 摩擦材料的摩擦因数f 的取值范围本次设计取f=。
摩擦面数Z 为离合器从动盘数的两倍，决定于离合器所需传递转矩的大小及其结构尺寸。
在前面的设计分析中已经陈述了本次设计选用的是双片推式膜片弹簧离合器，因此Z=4。
离合器间隙△t 是指离合器处于正常结合状态、分离套筒被回位弹簧拉到后极限位置时，为保证摩擦片正常磨损过程中离合器仍能完全结合，在分离轴承和分离杠杆内端之间留有的间隙。
该间隙△t 一般为3~4mm 。
本次设计取△t =3mm 。
摩擦片参数的选择初选摩擦片外径D 、内径d 、厚度b摩擦片外径是离合器基本尺寸，它关系到离合器的结构重量和寿命，它和离合器所需传递转矩大小有一定关系。
D=330max)1(212C P f T e -πβ =330.6-1*0.2*4*0.2*3.141000*155*1.2*12）（≈178mm (2-1)取D =180mm离合器摩擦片尺寸系列和参数表2-4摩擦片标准系列尺寸，取mm D 180=mm d 125=mm b 5.3= 694.0=c 。
离合器基本参数的校核最大圆周速度式中，D v 为摩擦片最大圆周速度（m/s ）；m axe n 为发动机最高转速取4000r/min ；D 为摩擦片外径径取180mm ；故符合条件。
直径误差摩擦片的内、外径比c 应在～范围内，本次设计取c =Dd= ,代入（2-1）中 得D 1=176mm, D 1与D 的误差在1～3mm 之间，符合要求。
单位摩擦面积传递的转矩c0T0c T ==-)(422d D Z Tc π）（π22125-180x 4x 1864x 0.0008≈(N·m /2mm ) 式中，c T 为离合器传递的最大静摩擦力矩186m N ⋅； 式中，0C T 为单位摩擦面积传递的转矩（N ﹒m/2mm ）；为其许用值（N ﹒m/2mm ），按下表2-5选取。
表2-5 单位摩擦面积传递转矩的许用值当摩擦片外径D ≤210mm 时，][0c T =·m /2mm >·m /2mm ，故符合要求单位摩擦面积滑磨功为了减少汽车起步过程中离合器的滑磨，防止摩擦片表面温度过高而发生烧伤，离合器每一次结合的单位摩擦面积滑磨功w 应小于其许用值[w]。
汽车起步时离合器结合一次所产生的总滑磨功(J)为：W = 1800n 2e 2π(2g202r a i i r m ) = 1800200014.322⨯(2224.1113.4551140x 0.3•) = (J) 式中，W 为汽车起步时离合器结合一次所产生的总滑磨功(J)m a 为汽车总质量取1140kg ； rr 为轮胎滚动半径；i g 为汽车起步时所用变速器档位的传动比；i 0为主减速器传动比；n e 为发动机转速(r/min),乘用车n e 取2000 r/min;w = )(422d D Z W -π = ）（22125-1803.14x24x11143.0 = mm 2式中，W 为汽车起步时离合器结合一次所产生的总滑磨功取11143J满足w < [w] = 0J/mm 2要求。
摩擦片的相关参数如表2-6第三章 膜片弹簧的设计膜片弹簧的基本参数的选择截锥高度H 与板厚h 比值hH和板厚h 的选择 为了保证离合器压紧力变化不大和操纵轻便，汽车离合器用膜片弹簧的hH一般为～，板厚h 为2～4mm故初选h=mm ,hH=则H==mm . 自由状态下碟簧部分大端R 、小端r 的选择和rR比值 研究表明，R/r 越大，弹簧材料利用率越低，弹簧越硬，弹性特性曲线受直径误差的影响越大，且应力越高。
根据结构布置和压紧力的要求，R/r 一般为~。
则可取r=102mm ，R=125mm 。
当25.1=D d 时，摩擦片平均半径Rc=)(25.7641251804mm d D =+=+ 对于拉式膜片弹簧的r 值，应满足关系C R r >,即r=100mm 。
故取r=90,再结合实际情况取R/r=,则R=120mm 。
膜片弹簧起始圆锥底角α的选择α＝arctanH/(R-r)=(120-100)≈14°，满足9°～15°的范围。
分离指数目n 的选取取为n=18。
切槽宽度1δ、2δ及半径e r取1δ＝, 2δ=10mm, e r 满足r-e r >=δ2,则e r <=r-δ2=100-10=90mm 故取e r ＝80mm.压盘加载点半径1R 和支承环加载点半径1r 的确定1R 和1r 需满足下列条件：故选择1R ＝115mm ， 1r ＝106mm.校核： 2)(411DR d D ≤≤+(压紧)2)(411Dr d D ≤≤+(分离)210090)125180(41≤≤+(压紧)218082)125180(41≤≤+(分离) 故满足条件。
膜片弹簧工作点位置的选择膜片弹簧工作点位置如图所示，该曲线的拐点H 对应着膜片弹簧的压平位置，而且2/)(111N M H λλλ+=。
新离合器在接合状态时，膜片弹簧工作点B 一般取在凸点M 和拐点H 之间，且靠近或在H 点处，一般H B 11)0.18.0(λλ-=，以保证摩擦片在最大磨损限度λ∆范围内的压紧力从B F 1到A F 1变化不大。
